Нива: замена тормозного диска
Вам потребуются: ключи «на 10», «на 14», «на 17», «на 27» (желательно головка с прочным воротком), пассатижи, выколотка, отвертка, зубило, молоток.
1. Снимите колесо.
2. Выверните болт крепления нижнего тормозного щита.
3. Зубилом отогните стопорные усики переднего тормозного щита.
4. Выверните верхний и нижний болты крепления переднего тормозного щита и направляющей тормозных колодок.
5. Снимите передний тормозной щит.
6. Снимите суппорт тормозного механизма в сборе с направляющей…
7. …и подвесьте на проволоке, при этом следите, чтобы тормозные шланги не перекручивались и не были сильно натянуты.
8. Снимите защитный колпак ступицы.
9. Расконтрите гайку ступицы.
10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку.

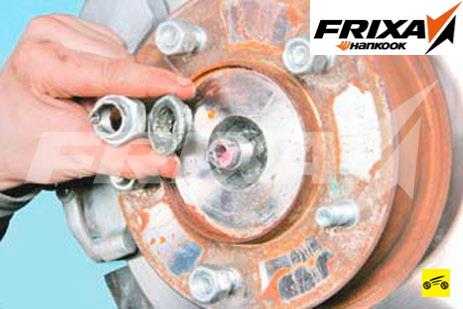

11. Снимите гайку с конусной втулкой.
12. Снимите тормозной диск в сборе со ступицей.
13. Навинтите гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.
14. Ударами молотка по краю ступицы…
15. …разъедините ступицу и тормозной диск.
16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.
ПРИМЕЧАНИЕ
Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверх6 ности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет биение диска и вибрации при торможении.
ПОЛЕЗНЫЙ СОВЕТ
Для обратной запрессовки ранее выпрессованых шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего размера) и равномерно затягивайте крест накрест до полной запрессовки шпилек в диск и ступицу.
Блок цилиндров
Геометрические параметры блока цилиндров ВАЗ-21214 совпадают с блоком ВАЗ-21213. На передней крышки двигателя появилось место для установки датчика положения коленчатого вала. По отклонению диаметра цилиндра определены пять классов. Размер каждого класса отличается от предыдущего на 0,01мм. Классы обозначаются буквами ( А, В, С, D ). Маркировка блока цилиндров осуществляется на нижней поверхности блока.
В двигателе ВАЗ-21214 используются шатуны ВАЗ-21213. Для стяжки крышки шатуна использованы новые болты, обеспечивающие большую надежность и точность сборки.
В двигателе ВАЗ-21214 используются поршни ВАЗ-21213 оригинальной конструкции, на днище имеются овальные лунки для уменьшения степени сжатия.
https://youtube.com/watch?v=j-tUGarP7LQ
Источники
- http://ubs-rus.com/rukovodstva-po-remontu/niva/niva-zamena-tormoznogo-diska/
- http://www.motorhunter.ru/dvigatel/vaz_21214_17_8v.html
Краткое описание
Двигатель ВАЗ-21214 применяеться для установки на автомобиль LADA 4×4 и его модификации, Шевроле Нива (мотор ВАЗ-2123 — отличия в компановке навесного оборудования). Базой для данного двигателя стала модель ВАЗ-21213. Многие конструктивные элементы двигателя ВАЗ-21214 незначительно отличаются от соответствующих элементов базовой модели. На головке появились отверстия под шпильки для крепления ресивера, также использование гидроопор потребовало изменений в конструкции самой головки блока цилиндров. Изменения затронули привод распределительного вала, теперь двухрядная цепь заменена на однорядную втулочно-роликовую цепь, что повлекло замену всех приводных звездочек на однорядные и использование новых успокоителя цепи и башмака натяжителя.
