Замена тормозного цилиндра ВАЗ 2109
РТЦ на задней оси колес 2109 меняется по такому же принципу, что и на ВАЗ-классике, также снимается колесо и барабан, откручивается ключом на десять трубка и два крепления цилиндра. Часто так случается, что трубка и болты РТЦ на опорном диске закипают, чтобы их аккуратно снять, необходимо побрызгать соединения WD-40, и прежде чем откручивать, подождать минут 15-20. Гайка тормозной трубки будет легче откручиваться, если металл вокруг нее аккуратно обстучать молотком
При постукивании важно не сломать прокачной штуцер
Замена тормозного цилиндра 2109 – дело несложное, и многие водители такую работу могут выполнить самостоятельно.
Устройство тормозной системы ВАЗ
Тормозная система автомобилей тольяттинского производства устроена достаточно просто, ТС состоит из следующих основных деталей:
- педали, нажатием на которую достигается торможение;
- главного тормозного цилиндра (ГТЦ), он передает усилие нажатия педали через гидравлику рабочим цилиндрикм, соответственно, и колесам. ГТЦ ВАЗ – двухконтурный, контуры разделены для передачи давления жидкости на передние и задние колеса;
- вакуумного усилителя, облегчающего усилие нажатия педали;
- трубок, которые соединяют между собой элементы ТС;
- рабочих тормозных цилиндров (РТЦ);
- колодок (барабанов) и дисков;
- распределителя (регулятора давления) тормозов.
При нажатии на педаль тормоза поршень в ГТЦ сжимает тормозную жидкость и передает ее давление к РТЦ. Поршни рабочих цилиндриков под воздействием гидравлики разжимаются, придвигая колодки к дискам или барабанам. Движение колес замедляется, и таким образом происходит торможение автомобиля.
Замена переднего тормозного цилиндра
Основной неисправностью передних тормозных цилиндров на таких автомобилях как ВАЗ 2109-2108, является либо его заклинивание, либо пропускание тормозной жидкости. В обоих случаях нормальной работы тормозной системы ждать не стоит.
- Если цилиндр не возвращается в свое исходное положение при отпускании педали тормоза, то колодки могут заклинить, или же постоянно быть в прижатом состоянии, что чревато слишком быстрым износом. Обычно в таких случаях очень сильно нагреваются тормозные и даже колесные диски.
- Если он начинает пропускать жидкость, то естественно эффективность торможения падает, так как не создается нормального давления в системе.
Обычно производят замену только цилиндра, как такового, хотя в магазинах продаются суппорта в сборе, даже с колодками. При желании можно купить и установить механизм в сборе. Для замены переднего тормозного цилиндра на ВАЗ 2109-2108 понадобится следующий инструмент:
- Головка торцевая на 13
- Трещоточная рукоятка
- Ключ рожковый или накидной на 13
- Шестигранник на 10
- Специальный разрезной ключ для отворачивания тормозных трубок и шлангов
Сначала срываем болты переднего колеса, после чего поднимаем автомобиль домкратом и окончательно снимаем колесо. Затем откручиваем два болта под шестигранник, которые крепят цилиндр к суппорту:

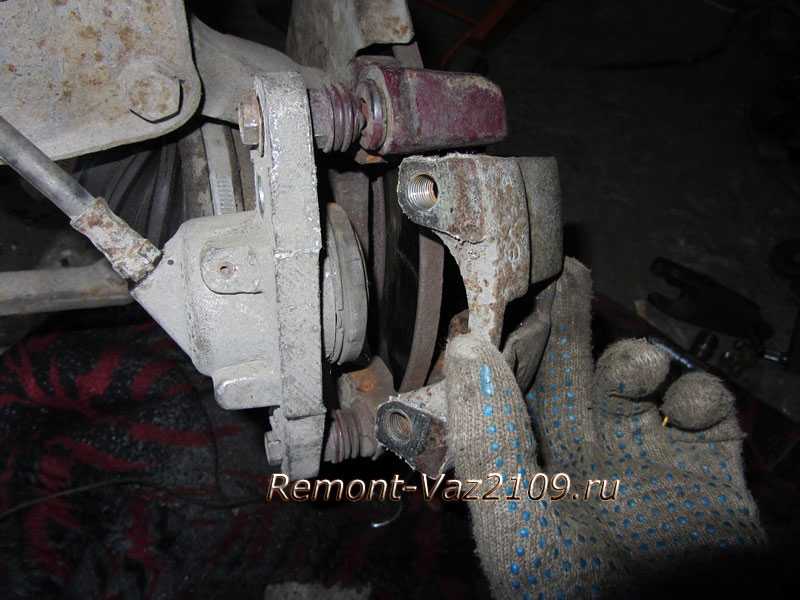

И верхняя крышка-скоба теперь снимается, заодно вынимаем и колодки:
Далее необходимо открутить тормозной шланг, как показано на фото ниже:
Если он начинает прокручиваться вместе со штуцером, то можно отвернуть его потом, после снятия цилиндра — так будет удобнее. Теперь необходимо открутить два болта к направляющей скобе суппорта:
Теперь без каких-либо проблем можно снимать тормозной цилиндр переднего колеса, так как больше его ничего не держит. Если шланг не открутился ранее, то сейчас его можно смело отворачивать вместе с цилиндром:
Замена регулятора давления
О поломке регулятора давления задних тормозов ВАЗ 2108 ярче всего свидетельствует склонность машины к заносу при торможении на прямой ровной сухой дороге. При поломке регулятора рекомендуется заменить его в сборе. Ремонт этого агрегата в условиях частного гаража крайне затруднён, а тормоза прямо влияют на безопасность. Если вы вынуждены ремонтировать тормоза своими руками, но не имеете надлежащего опыта и профессиональной подготовки, поменяйте регулятор целиком. Не разбирайте его во избежание неприятностей с тормозами.
Замена регулятора осуществляется на яме или на эстакаде. Порядок выполнения работ:
https://youtube.com/watch?v=H27g4rTfn3s
- Приподнимите отвёрткой скобу серьги рычага привода регулятора, выведите рычаг из отверстия и снимите скобу с рычага.
- Выверните штуцеры шлангов гидропривода из корпуса регулятора, снимите шланги.
- Заглушите штуцеры трубопроводов, чтобы жидкость не вытекала.
- Открутите два винта крепления регулятора к кронштейну.
- Снимите регулятор.
Новый регулятор смонтируйте в обратном порядке.
Основные неисправности и варианты ремонта тормозов
Самая лучшая починка — это профилактика. При эксплуатации ВАЗ 2108 необходимо строго соблюдать регламентные сроки обслуживания тормозной системы. Это касается фрикционных накладок передних дисковых и задних барабанных тормозов. Полный износ фрикционных накладок угрожает неожиданным отказом тормозов в экстремальной ситуации. Периодически проверяйте состояние накладок, контролируйте уровень их износа, заменяйте при необходимости.
Тщательно следите за тормозами ВАЗ 2108 с точки зрения утечки жидкости сквозь изношенные прокладки и сальники. Сверхнормативный износ герметизирующих элементов чреват риском недостаточного усилия в тормозных цилиндрах, провалом педали при движении ВАЗ 2108, увеличением тормозного пути. Всё это создаёт очень серьёзные риски. Тормоза — одна из критически важных систем обеспечения безопасности водителя, пассажиров и других участников дорожного движения.
