Снятие и замена топливного фильтра на ваз 2113, 2114, 2115

Порядок работ по замене сеточки бензонасоса ВАЗ 2113-2115

1. Перед началом работ нужно отключить минусовую
   клемму АКБ. Также неплохо производить замену сеточки на
   пустом баке. При пустом баке есть возможность очистить осадок. Еще нужно

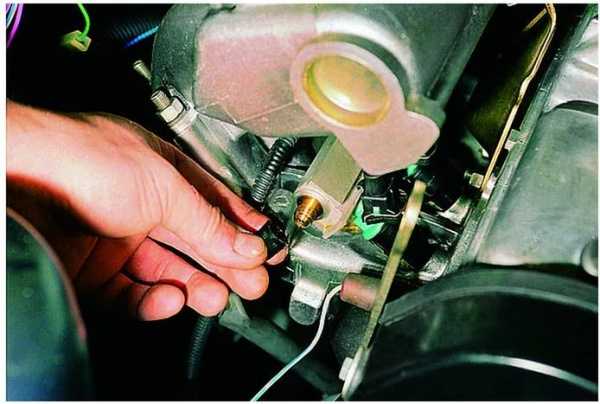

   сбросить давление в системе. На рампе установлен штуцер для измерения давления.
   Открутите пластиковую крышку штуцера и плоской отверткой нажмите на спускной
   клапан.

Демонтируйте задний диван.

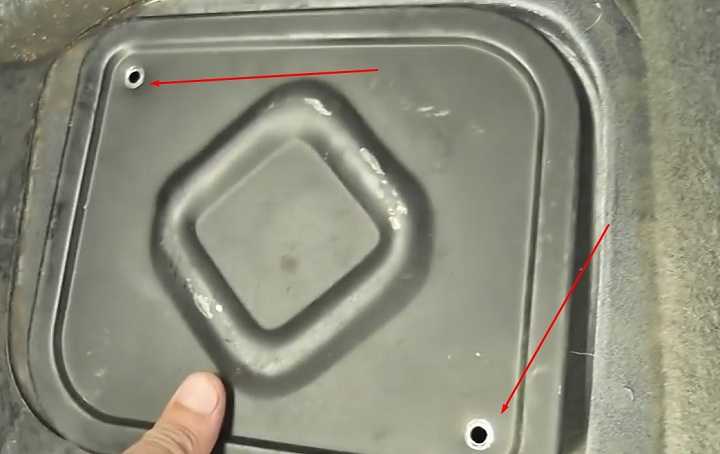

Найдите крышку топливного модуля и
отверните два крепящих винта под крестовую отвертку.

Снимите крышку и отсоедините разъем
питания топливного модуля.

Рожковым ключом на семнадцать
открутите штуцера подающего и возвратного топливопровода.

Воротком с головкой на семь открутите
восемь гаек крепления модуля.

Снимите прижимное кольцо с
уплотнительной резинкой и демонтируйте топливный модуль. Во время демонтажа
может мешать нижний пластиковый стакан топливного модуля. При необходимости
снимите стакан, а потом полностью извлеките модуль из бака.
Сдерните сеточку на себя, она закреплена на защелке.

Установите новую сеточку, прижав до упора.

Оденьте нижний стакан и произведите обратную сборку.

Последовательность работ по замене

Для замены топливного фильтра на ВАЗ 2115 понадобятся следующие детали и инструменты:

• новый фильтр;
• ключи рожковые на 17 и 19;
• накидной ключ или головка на 10;
• щетка по металлу, ветошь;
• очиститель WD-40;
• емкость для слива остатков бензина;
• перчатки и защитные очки.

Фильтр очистки топлива на автомобилях семейства «Самара 2» расположен на днище машины между бензобаком и багажным отсеком. Поэтому для обеспечения нормального доступа к снимаемому агрегату нужно установить машину на смотровую яму, эстакаду, или вывесить на подъемнике.

Перед проведением работ по замене топливного фильтра ВАЗ 2115 нужно снять минусовую клемму с аккумуляторной батареи. Затем следует сбросить давление в системе подачи топлива и стравить бензин через клапан топливной рампы в моторном отсеке.

Дальнейшие работы выполняются снизу со стороны багажника машины.

Днище является самой загрязненным элементом кузова автомобиля, поэтому предварительно нужно очистить фильтр и подводящие топливопроводы с помощью щетки по металлу, а также пролить все резьбовые соединения очистителем WD-40.

Под фильтрующий элемент устанавливается емкость для слива топлива, затем ключом на 19 удерживаются штуцеры фильтра, вторым (на 17) ослабляются гайки крепления топливных шлангов. Перед дальнейшими действиями нужно дождаться, пока из ослабленных соединений полностью стекут остатки бензина.

После этого ключом на 10 нужно выкрутить болт крепежной скобы, которая удерживает корпус топливного фильтра, и окончательно освободить гайки топливных шлангов.

После демонтажа фильтрующего устройства следует проверить состояние уплотнительных резинок наконечников топливных магистралей. Поврежденные или деформированные уплотнители нужно заменить новыми.

Если ВАЗ 2115 укомплектован быстросъемным фильтром нового образца, то процедура замены упрощается: пластиковые защелки фильтрующего устройства отсоединяются от бензопроводов, откручивается стяжной хомут крепления, и деталь снимается с машины.

Новый фильтр очистки топлива присоединяется к топливопроводам и прикручивается к днищу стягивающей скобой. Модели с пластиковыми клипсами соединяются с бензиновыми шлангами до характерного щелчка.

При установке фильтрующего элемента нужно обеспечить его правильную ориентацию . Для этого на его корпусе стрелкой указано направление движения топлива. Некоторые производители вместо стрелки наносят следующие обозначения в районе штуцеров:

• IN: место присоединения подводящего бензопровода (от топливного бака);
• OUT: место крепления отводящего шланга (к двигателю машины).

Для двигателей 1,5 с системой обратного слива топлива отметка на корпусе фильтра должна быть направлена стрелкой в сторону левого колеса. У машин с мотором 1,6 стрелка располагается острием к правому колесу.

После завершения работ аккумулятор подключается к электросистеме автомобиля, и бензин закачивается в топливную рампу. Для этого нужно повернуть ключ зажигания в первое положение и дождаться срабатывания топливного насоса. Не включая стартер, повторить эту процедуру три раза.

Далее, двигатель запускается, и производится контроль герметичности соединений топливопроводов.

Процедуру замены топливного фильтра можно увидеть в представленном видеоролике:

https://youtube.com/watch?v=ZBUeKu7vg6E

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

• 2112—1139009—12 — для двигателей объёмом 1,5 см3;
• 2112—1139009—01 — для двигателей объёмом 1,6 см3;
• 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Как выполнить замену

Перед тем, как поменять топливный фильтр на ваз 2114, следует подготовить все необходимые для этого инструменты и материалы, в числе которых:

• набор рожковых ключей;
• новый фильтр;
• пара емкостей;
• уплотнительные кольца для бензопровода.

Во время же выполнения самой работы следует соблюдать правила техники безопасности:

• перед началом любых манипуляций с топливной системой следует отключить обе клеммы от АКБ;
• не курить и не пользоваться открытым огнем во время работ;
• всю использованную ветошь складывать в металлическую банку;
• заранее подготовить средства возможного пожаротушения.

Замер давления в топливной рампе

Сама замена фильтра производится в несколько этапов, первый из которых — сброс давления топлива.

Чтобы его произвести, нужно:

1. Поставить авто на ручник и включить «нейтралку».
2. Демонтировать либо отодвинуть задние кресла.
3. Найти в полу технологический лючок и открыть его.
4. Отсоединить через лючок разъем топливного насоса.
5. Завести мотор и подождать, пока он заглохнет.

Для того, чтобы окончательно убедиться в сбросе давления, следует еще несколько раз попытаться завести двигатель. Если все попытки окажутся безрезультатными, значит давление упало и можно начинать работу с топливопроводом.

Если же по каким-то причинам убрать кресла и проникнуть к технологическому лючку не получается, то можно пойти другим путем:

• отключить клеммы от аккумуляторной батареи;
• демонтировать в общем блоке предохранитель F3 (он защищает цепь бензонасоса);
• подключить клеммы на АКБ, запустить двигатель и дождаться выработки остатков топлива.

После того, как давление в топливной магистрали будет сброшено, можно приступить и к самой замене фильтра.

Замена топливного фильтра

Для этого нужно будет:

1. Установить авто на яму либо на эстакаду.
2. Подставить под место расположения фильтра емкость для сбора топлива.
3. При помощи ключей на 17 и 19 открутить штуцер подводящего бензопровода.
4. Аналогичным образом открутить штуцер отводящего бензопровода.
5. Слить остатки бензина из системы.
6. Ослабить хомут, фиксирующий корпус топливного фильтра.
7. Демонтировать старый фильтр.

Монтаж нового устройства ведется точно в таком же порядке, но в обратной последовательности (при этом, устанавливая фильтр, следует учитывать его рабочее направление, обозначенное при помощи стрелок на корпусе).

Также стоит отметить, что вся приведенная выше схема замены подходит для фильтров, применяемых на 2114 с объемом мотора в 1,5 литра. На машинах же с объемом движка 1,6 литра для замены достаточно раскрыть защелки, удерживающие старый фильтр, снять его и поставить новый.

Одновременно с выполнением замены фильтра необходимо произвести и замену уплотнительных колец патрубков бензопровода, причем сделать это следует даже в том случае, если они кажутся полностью исправными — это поможет защитить топливную магистраль от возможных протечек.

При монтаже нового фильтра важно следить за тем, чтобы на его наружные поверхности, в особенности — на изготовленные из резины уплотнительные элементы — не попадало топливо. Даже незначительные капли бензина следует сразу же удалить сухой ветошью — это поможет избежать химического старения материалов и значительно увеличит срок службы топливного фильтра

После того, как замена будет выполнена, следует немного подождать, чтобы из топливной системы вытеснился воздух и фильтр заполнился горючим. Затем нужно будет запустить двигатель, дать ему поработать, после чего внимательно осмотреть места крепления фильтра к магистрали. Если обнаружатся подтеки бензина, следует насадить патрубки фильтра на шланги топливопровода более плотно, после чего вновь включить мотор и опять проверить герметичность системы.

В завершение разговора о топливном фильтре следует сказать пару слов и о частоте его замены. Так, заменять его новый следует при появлении первых признаков неисправности, в не зависимости от величины пробега. Если же машина работает исправно, и фильтр не подает признаков засорения, то заменять его рекомендуется не реже, чем через каждые 20.000 км.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два вида: для грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластмассы. Прозрачность корпуса разрешает наблюдать за состоянием чистоты и своевременно менять расходник. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь них ставится какой-либо из этих материалов: фетр, войлок или бумага.

Для инжекторных систем автомобилей ВАЗ нужна уже очистка куда более высокого значения. Поэтому фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 отличаются. Они бывают изготовлены из нержавейки и устанавливаются отдельно.

Для грубой очистки используются пластинчато-щелевые, сетчатые и ленточные, которые задерживают сор, попадающийся в топливе. Напротив, в ФТО используются элементы, выполненные из пористых материалов.

Какие лучше

Фильтры топливные, особенно для моторов с инжектором, обязаны обладать нужным качеством очистки. Поэтому лучшим можно назвать тот очиститель, пропускная способность которого составляет не менее 5–7 микрон (инжектор) и 15 микрон (карбюратор). Кроме того, он не должен проваливаться в случае давления в 3–5 бар.

Ещё рекомендуется обращать внимание при выборе на способ крепления патрубков топливной системы. Существуют модели с шестигранной фиксацией и модели с креплением на защёлках

Последние более удобны в плане замены.

Примерная стоимость замены фильтров очистки топлива

Замена занимает примерно 30–50 минут времени, в зависимости от модели детали. В связи с этим различается и стоимость процедуры в СТО, которая рассчитывается согласно потраченному количеству времени.

На самом деле, рекомендуется изначально договариваться с работником сервисного центра о стоимости процедуры, согласовывать время и т.п. Как правило, цена замены начинается от 700 рублей и не переходит черту в 1000–1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 рублей.

Топливный фильтр — что это и для чего?

Топливный фильтр – это одно из самых ключевых элементов топливной системы, которое предназначена для очистки топлива от находящихся в ней частей, примесей и элементов коррозии. Ниже мы расскажем вам, как самостоятельно произвести его замену на ВАЗ-2114, а также как правильно подойти к выбору фильтра.

Периодичность замены

Периодичность замены топливного фильтра на ВАЗ-2114 вопрос достаточно неоднозначный.

Несмотря на то, что чаще всего завод изготовитель советует производить замену топливного фильтра через каждые 30-35 тысяч километров пробега, качество нашего топлива вынуждает менять его, как только отметка перевалила за 15 000 км .

Связано это с большим количеством примесей и добавок, поэтому не стоит ждать первых признаков неисправностей в виде: повышенного расхода топлива или провалов при разгоне. Мы рекомендуем менять его в периодичности пробега автомобиля 10-20 тысяч километров.

Признаки неисправности фильтра

Основным фильтрующим элементом внутри корпуса фильтра являются специальные бумажные ячейки, которые по прошествии времени забиваются, и вся пропускная способность фильтра падает. Это сразу сказывается на работе мотора, так как мощность падает. Также есть ряд признаков, которые могут свидетельствовать о наличии подобной неисправности:

• Автомобиль периодически глохнет на холостом ходу.
• Расход топлива увеличивается.
• Есть проблемы во время запуска мотора, независимо от его температуры.
• Возникает «троение» двигателя.
• Наблюдается уменьшение мощности мотора.
• При повышении оборотов, могут наблюдаться провалы в работе.
• Во время подъёма, автомобиль может дёргаться.

Проверка давления в топливной рампе. Если при нажатии на ниппель, струя слабая — это первый признак засорившегося топливного фильтра.

Все вышеназванные причины не могут прямо указывать на неисправность топливного фильтра, так как за запуск и стабильную работу мотора отвечает система зажигания и подачи воздуха, и соответственно датчики, отвечающие за их стабильную работу.

Для того, чтобы удостовериться в работоспособности или неисправности фильтра можно воспользоваться такой не сложной проверкой:

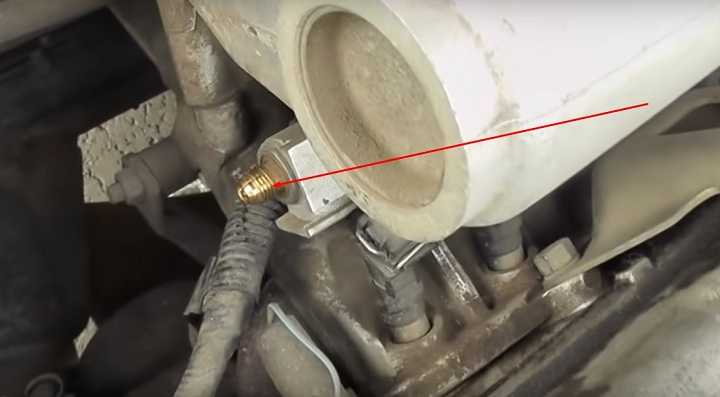

Расположение ниппеля топливной рампы под капотом (отмечен красной стрелочкой)

к расположенному на рампе форсунок, ниппелю, подключаем обычный манометр и заводим автомобиль. И если показатели, указанные на манометре будут меньше 6 атмосфер, то можно с уверенностью говорить о недостаточности значений в системе, а неполадки так или иначе касаются топливного фильтра.

Возникновение проблем

К несчастью, качество топлива сегодня далеко от идеального и стали не редкими неприятные ситуации, когда появляются рывки и провалы в процессе движения сначала при высоких скоростях движения, затем уже и при низких. Итак:

• Когда машина плохо стала заводиться или не заводится вообще, причин может быть множество и самых разных, далеко не всегда владелец может догадаться о необходимости заменить топливный фильтр ваз 2115
• Так как мнение водителя — вроде перед выездом проблем не было никаких, поэтому лишь со временем возможно владелец поймет настоящую причину неполадок, которая прячется в загрязнении фильтра топлива
• Некоторые пытаются, исправить положение заменой масла в моторе или коробке передач, другие надеются, что их проблема решится, если промыть инжектор, или прошивки компьютера
• Истинной причиной неполадок становится грязь, которая в большом количестве присутствует в топливе
• Закономерно, что чем грязнее бензин, он тем быстрее засоряет фильтр, и от этого чаще будут провалы с рывками докучать во время движения
• Единственный правильный выход ситуации — замена топливного фильтра на ваз 2115
• Фильтрующий элемент при первых подобных симптомах следует заменить, не глядя на то каков пробег машины, на момент возникновения неприятностей, даже если он много менее тридцати тысяч
• Процедура при этом должна проводиться в отведенном для этого месте на смотровой канаве либо эстакаде, не стоит сливать топливо на землю, подставьте емкость, помните про экологию

Внимание: В процессе ремонта машины не стоит забывать о том, что бензин воспламеняется легко, поэтому курить либо пользоваться зажигалкой при проведении замены топливных фильтров, и любом ремонте, связанном с топливной системой опасно для жизни! Кроме того, отдельно складывайте тряпки пропитанные бензином и тогда вероятность возгорания или взрыва в ремонта будет минимальной. Всегда поблизости держите порошковый, либо углекислотный огнетушитель.

Предварительно необходимо узнать, какой марки фильтр, и какого типа стоит у вас, чтобы не ошибиться при приобретении сменного

При установке нового фильтра своими руками на место смените уплотнительные колечки на трубках

Так же следует обратить своё внимание, чтобы стрелка нарисованная на фильтре была в направлении движения горючего в магистрали, иначе ваша проблема вернется очень скоро

Далее будет описана замена топливного фильтра на ваз 21154 в её технологической последовательности

Последовательность эта практически совпадает с заменой топливных фильтров ВАЗ 2110-2115

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
3. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
4. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Фильтр грубой очистки

Насос бензиновый электрический расположен в баке во всех автомобилях ВАЗ. Он находится в корпусе, на нем надета сетка (для грубой очистки). Добраться до насоса просто, надо лишь снять сиденье заднее и найдется лючок:

• Надо открутить его крепление, под лючком будет корпус насоса с прикреплёнными к нему вспомогательными агрегатами
• Меняется насос целиком в случае поломки его, либо прикрученного к нему датчика уровня топлива
• Поломка может произойти от езды с пустым баком, из-за попадания воздуха в него и недостаточного охлаждения
• Сеточку грубой очистки меняем, если замена предыдущего фильтра не устранила дерганий и провалов в движении машины
• Сеточка расположена в корпусе насоса, поэтому его придется снимать, в случае её замены

Инструменты для замены

Инструкция по замене сетки рекомендует такой инструмент:

• Ключи » 7″ (головка лучше), «17», «19»
• Пассатижи
• Две отвертки крестовая и шлицевая
• Жидкость WD-40
• Насос, которым подкачивают колеса
• Ветошь
• Сеточка новая
• Уплотнительное кольцо под насос из резины
• Возможно подающий шланг топлива, если старый загрубел или растрескался

Переходим к замене

Внимание: Все работы связанные с бензонасосом проводить рекомендуется с пустым баком. Запрещается курить, использовать спички либо зажигалки в процессе работы, а так же выполнять работы с полным баком бензина.. Итак:

Итак:

• Сначала следует, как в предыдущем случае стравить давление в магистрали
• Потом снимайте сиденье, и откручивайте лючок
• Отсоединяйте клемму
• Откручивайте штуцеры, используя ключ «17»
• Соединения перед откручиванием лучше залить WD-40, гайки насоса тоже
• После этого откручиваем гайки ключом «7»
• К одной из гаек прикручивается «масса» насоса, не забудьте при сборке об этом

• Снимите прижимное кольцо
• Вытащите корпус насоса

Внимание: Будьте осторожны! На корпусе крепится датчик уровня бензина, иначе при извлечении погнете указатель, и показания уровня бензина будут неверными

Замена датчика уровня — такова цена небрежности и неосторожности

Снимите резиновый уплотнитель

Отсоедините нижний стакан

Отщелкивается он просто

В нем, как правило, полно грязи

Уберите ее с помощью ветоши и промойте

Если стакан не получится вытащить вместе с корпусом через отверстие, он обычно падает в бак

Вам нечего волноваться, он с легкостью вынимается рукой, поэтому вытаскивайте его

Снимите сетку(см.Зачем нужна замена сеточки бензонасоса ваз) простым одергиванием вверх

После этого наденьте новую и можно собирать все обратно

Если что либо в действиях или порядке вам не понятно, сотрите видео

Ваз 2115 как заменить топливный фильтр теперь понятно каждому, приступайте и помните про технику безопасности.

Замена фильтра тонкой очистки топлива регламентирована — через каждые 30 000 км пробега. Однако его состояние зависит от качества бензина: чем грязнее бензин, тем фильтр засоряется быстрее. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении фильтра.

Вам потребуются ключи «на 10», «на 17» и «на 19».

1. Отсоедините провод от клеммы «—» аккумуляторной батареи.

2. Снизьте давление в системе питания (см. «Снижение давления в системе питания» в подразделе «Система питания»).

3. Ослабьте затяжку гаек крепления наконечников шлангов к топливному фильтру.

4. Выверните стяжной болт хомута крепления фильтра.

5. Окончательно отверните гайки наконечников шлангов и отсоедините наконечники шлангов от фильтра. Учтите, что из фильтра и шлангов выльется небольшое количество топлива.

6. Снимите топливный фильтр.

7. Снимите уплотнительные кольца с наконечников шлангов. Проверьте их состояние. Потерявшие упругость и порванные кольца замените.

8. Установите новый фильтр в порядке, обратном снятию. Стрелка на корпусе топливного фильтра должна быть направлена по направлению потока топлива.

Источники

• http://masteravaza.ru/sistema-pitaniya-dvigatelya/obsluzhivanie-sistema-pitaniya-dvigatelya/vaz-2115-zamena-toplivnogo-filtra-1302
• http://vaz-2115i.ru/2011/07/30/zamena-toplivnogo-filtra/
