Замена свечей зажигания ваз 2106

Порядок снятия и установки катушки зажигания на ВАЗ 2106

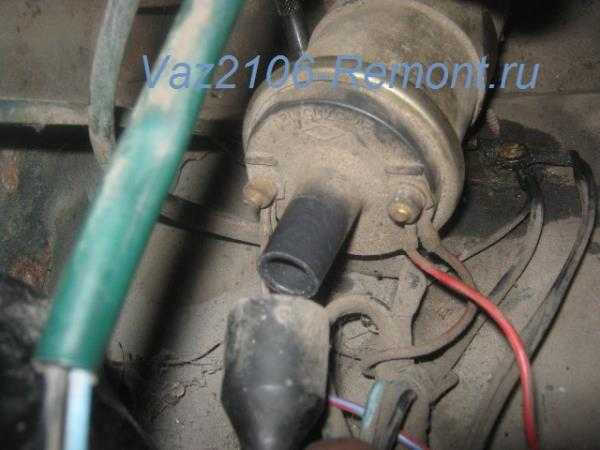

Итак, первоначально необходимо отсоединить центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания):

Также отключить все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8:

Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.

Теперь нужно открутить сам корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками. Их-то и нужно нам открутить:

На фото выше показана правая сторона, там еще и минусовой провод крепится, а вторая гайка находится с другой стороны:

После проделанной работы, можно смело вынимать катушку зажигания и производить ее замену при необходимости.

Цена новой такой детали составляет около 500 рублей, или даже немного подешевле. Все зависит от места ее покупки.

Источники

• http://avtovx.ru/zajiganie/katushka-zajiganiya-vaz-2106-106/
• http://avtozam.com/vaz/2106/kak-proverit-katushku-zazhiganiya/
• http://vaz2106-remont.ru/katushka-zazhiganiya-na-klassike-i-ee-zamena/

Особенности выбора

На Ваз 2106 можно встретить катушки зажигания следующих видов:

1. Б117: Коэффициент трансформации – 78.5, Конструктивные особенности – Р,М
2. 3705: Коэффициент трансформации – 82, Конструктивные особенности – Р,М
3. 3705: Коэффициент трансформации – 80, Конструктивные особенности – З,С.

Конструкция классических автомобилей ВАЗ не выдвигает завышенных требований к катушке зажигания. Катушка должна соответствовать определённым параметрам и вырабатывать требуемое напряжение.

Фото: Новая катушка зажигания Ваз 2106 в упаковке

На ВАЗ 2106 можно установить катушки следующих производителей:

Обычно владельцы ВАЗ 2106 при покупке ищут мощные катушки по низкой цене, так как от количества витков обмотки напрямую зависят мощностные характеристики двигателя.

Замена свечей Ваз 2106

Для поддержания автомобиля в хорошем рабочем состоянии, от эксплуатирующего машину, будь то ваз 2106 или бентли, требуется тщательно и на совесть следить за своим транспортным стредством. Те, кому не безразлично состояние своего авто, ковыряются в ней довольно часто, не сожалея о потере времени, сил и средств, чтобы вовремя ремонтировать и проводить техническое обслуживание машины.

Система зажигания ваз 2106

. В системе зажигания ваз 2106 свечи — это самый главный элемент. Свеча системы зажигания «шестерки» требует довольно частой замены, чем на иномарках. Это связано с тем, каким топливом заправляют автомобиль. 70% автовладельцев ваз 2106 заправляют машину 80м бензином А80, а иномарки АИ 95,98. Не качественное топливо создает присадки и свеча системы зажигания загрязняется.

Свеча ваз 2106

— это элемент системы зажигания, создающий искру в такой момент движения поршня, когда в рабочий объем попала горючая смесь и сжалась под действием силы поршня. При возникновении искры, рабочая топливная смесь воспламеняется и отталкивает поршень вниз и затем образованные газы выводятся через выпускные клапана в выхлопную систему. Весь принцип работы двигателя внутреннего сгорания состоит в придании движения поршням двигателя за счет сгорания топлива.

Свечи систем зажигания бывают разных типов. Качественные свечи на ваз 2106 будут влиять на качество работы машины в целом. Не качественная свеча создает множество проблем при эксплуатации лада ваз 2106. Если откажет свеча, движок будет троить, то есть, работать с перебоями, к тому же увеличится расход топлива ваз 2106, так как в цилинд будет попадать много топлива из-за его не воспламенения. Также, троить двигатель может, особенно на ваз 2106 из-за неверно установленного угла опережения (раннее или позднее зажигание).

Как проверить работает ли свеча на шестерке? Чтобы узнать работает свеча или нет, есть 2 способа:

1. заглушить двигатель, открутить свечу и произвести ее осморт. Если она мокрая или вся черная, то свеча не работает. Для полной проверки, свечу корпусом прислонить к любой детали машины, т.е. к «массе» и пробовать завести. Второй человек должен смотреть на свечу, дает ли она искру? Если да, то надо правильно установить зазор свечи, т.е. приблизительно  1-1,5 мм.
2. не заглушая двигатель, выдернуть провод, идущий от трамблера к свече, если изменений в работе двигателя ваз 2106 нет, то свеча неисправная. Если же двигатель сразу глохнет, то эта свеча рабочая, и надо проверить еще три свечи таким же образом.

Правильно работающая свеча (в идеале) имеет цвет в области создания искры чётко коричневый. Правильный выбор на ваз 2106 свечей делается на основании инструкций по эксплуатации. Рекомендуется проверять качество новых свечей на аппарате высокого давления. Также, следует проверить зазор свечей.

Свечи зажиганияРемонт инжектораЗамена сцепления ваз 2107Увеличен расход топлива Ваз 2110Передняя балка Ваз 2106Червячный рулевой механизмГидроудар двигателя

Комментарии:

• Назад

• Вперёд

Устройство катушки зажигания

Для тестирования этой системы, потребуется электроприбор типа мультиметра, а также отвертки с разными навершиями и плоскогубцы с изоляцией для работы под напряжением. Необходимо соблюдать технику безопасности при работе с системой зажигания, т.к. в цепи протекает электрический ток высокого напряжения. Рекомендуется иметь перчатки из резины или плоскогубцы с изоляцией.

Принципиальная схема катушки зажигания ВАЗ 2106 расположена здесь. На рисунке показано, как подключение катушки зажигания проводится в стандартном варианте.

Катушка зажигания, цена на которую приемлема для большинства российских автолюбителей, имеет номенклатурный код 8352.12. и представляет собой резервуар маслонаполненного типа с магнитным проводом разомкнутого типа.

Штатная катушка зажигания «шестерки», купить которую несложно в любом специализированном магазине автомобильных запчастей, оборудована 3 контактными выводами: «Б», «К» и выход под центральный провод высокого напряжения. Подключение катушки зажигания происходит следующим путем: на вывод «Б» подсоединяется положительный провод аккумуляторной батареи через контакт выключателя зажигания. На выход «К» подсоединяется выходные контакты обеих обмоток катушек зажигания и отрицательный провод аккумуляторной батареи через коммутатор.

К выходу высокого напряжения подсоединяется другой контакт вторичной обмотки и контакт провода высокого напряжения, ведущий к распределительному элементу прерывателя, который, при вращательном движении бегунка, занимается распределением высоковольтного тока на свечи зажигания.

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

• внешний осмотр;
• проверка наличия напряжения;
• измерение сопротивления с помощью омметра;
• проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

• для первичной обмотки — 3-3,5 кОм;
• для вторичной обмотки — 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

Свечи зажигания для ВАЗ 2106, 2107, 2108 и 2109 – какие ставить?

Технические характеристики свечей зажигания на двигатели автомобилей 2106/2107/2108/2109 отличались от системы подачи топлива в камеру сгорания. На ВАЗ 2106 и 2107 с карбюраторами и контактной системой зажигания, с завода предусмотрены свечи с артикулом 21010-3707010-86. Для карбюраторных 2106/2107/2108/2109 но бесконтактным зажиганием ставились свечи с артикулами 2108-3707010-86 либо 21080-3707010-86. Но по факту это та же запчасть Они взаимозаменяемы. А вот На инжекторных авто этой серии свечки были несколько иначе.

С инжекторными моторами на ВАЗ 2107, 2108 и 2109 ставились свечи зажигания с артикулами 21110-3707010-86, 21110-3707010-00 либо 2111-3707010. Основное отличие между свечами на инжекторных и карбюраторных моторах в величине зазора. В остальном же все это обычные никелевые одноконтактные свечи с калильным числом 17 и моментом затяжки 22 Nm.

Подробнее о размерах оригинальных свечей зажигания в таблице.

Артикул	Двигатель	Резьба / длина резьбы, мм	Размер ключа	Зазор, мм	Калильное число*	Материал центрального электрода
21110-3707010-86, 21110-3707010-00, 2111-3707010	Инжекторные 1.5, 1.6, 1.7	М14×1,25 / 19	21	1	17	Никель
21010-3707010-86, 2108-3707010-86, 21080-3707010-86	Карбюраторные 1.1, 1.3, 1.5, 1.6	М14×1,25 / 19	16	0.7	17	Никель

* По номенклатуре Champion (российский стандарт)

Также оригинальные свечи можно найти на прямую и от производителя, Энгельсского завода. Артикул свечей на инжекторные моторы — А17ДВРМ, на карбюраторные несколько вариантов — А17ДВР, А17ДВ-10, А17ДВМ.

Наиболее известные и часто используемые заменители от других производителей представлены далее в списке.

Производитель	Артикул	Цена, руб (за 1 шт.)
Аналоги для инжекторов
Bosch	0242235663	100
Denso	W20EPR-U	100
Аналоги для карбюраторов
NGK	BPR6ES	140
Denso	W20EPU	80

Когда менять свечи на ВАЗ 2106, 2107, 2108 и 2109?

По регламентам ТО ВАЗ 2106/2107/2108/2109 свечи зажигания должны меняться через каждые 30 тыс. км, то есть через одно ТО. Но, по факту, их реальный строк вдвое меньше, и обычно водители их меняют на каждом ТО, через каждые 15 тыс. км.

Для стабильной работы силового агрегата на классические модели Жигулей принято ставить японские свечи NGK ВАЗ 2106, а также качественные изделия других зарубежных производителей. «Родные» детали серии А17, как правило, ненадежны в работе и отличаются коротким сроком службы. Но для установки импортных свечей зажигания нужно знать, какие из них подойдут на «шестерку» по параметрам.

Приступаем к замене масла

Менять моторное масло на ВАЗ 2106 рекомендуется после прогрева мотора, чтобы смазка лучше стекла, а вы смогли заменить почти всю жидкость. Если автомобиль долгое время стоял и двигатель оставался холодным, обязательно разогрейте его до рабочей температуры.

Перед тем, как начинать замену масла в двигателе ВАЗ 2106, вам нужно обеспечить доступ к сливному отверстию машины, используя один из доступных вариантов:

• поднимите машину на подъемнике;
• загоните на смотровую яму;
• установите на опоры, подняв предварительно домкратом;
• загоните на эстакаду.

Надежно зафиксируйте автомобиль во избежание его движения при проведении процедура замены смазочной жидкости.

Основные неисправности системы зажигания ВАЗ 2106 и их причины

Сбои в системе зажигания ВАЗ 2106 случаются довольно часто. Вызваны они могут быть самыми различными причинами, но их симптомы почти всегда одинаковы:

• невозможность запуска двигателя ;
• нестабильная работа (троение) двигателя на холостых оборотах;
• снижение мощности двигателя ;
• увеличение расхода бензина;
• появление детонации.

Причинами возникновения таких ситуаций могут быть:

• выход из строя свечей зажигания (механическое повреждение, пробой, выработка ресурса);
• несоответствие характеристик свечей (неправильные зазоры, неверное калильное число) требованиям двигателя;
• износ токопроводящей жилы, пробой изолирующего слоя в высоковольтных проводах;
• подгоревшие контакты и (или) бегунок трамблёра;
• образование нагара на контактах прерывателя;
• увеличение или уменьшение зазора между контактами прерывателя;
• пробой конденсатора распределителя;
• замыкание (обрыв) в обмотках бобины;
• неисправности в группе контактов выключателя зажигания.

Инструкция с фотографиями по выполнению данного техобслуживания ВАЗ 2106

Итак, первым делом необходимо прогреть двигатель до рабочей температуры. Затем отвернуть и снять пробку с заливной горловины, которая находится на клапанной крышке двигателя.

После чего лезем под машину (удобнее всего это делать на яме) и выкручиваем сливную пробку шестигранником, предварительно подставив под поддон емкость для отработанного масла.

Ждем несколько минут, пока отработка вся не вытечет из картера двигателя ВАЗ 2106:

А пока оно будет стекать, в это время можно заняться снятием масляного фильтра. Вытрите его предварительно сухой тряпкой и попробуйте руками его открутить:

Если руками сделать это не получается, то необходимо воспользоваться специальным съемником, либо пробить фильтр толстой отверткой и с помощью нее выполнить эту операцию. Но в большинстве случаев фильтр итак нормально выворачивается:

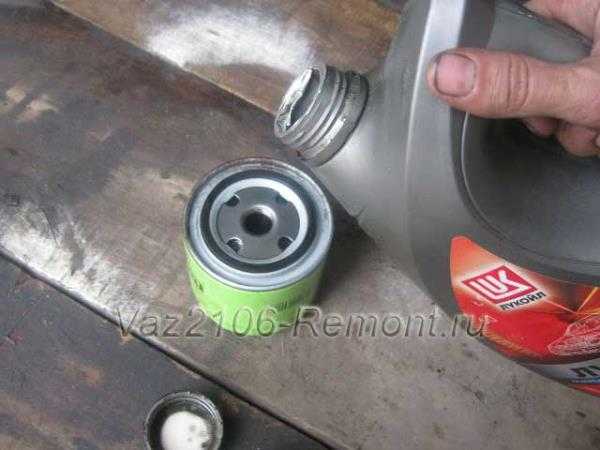

Когда все отработанное масла стечет из двигателя, закручиваем обратно пробку в поддон. Теперь берем новый масляный фильтр и заливаем в него немного масла (половины емкости будет достаточно):

и обязательно смазываем свежим маслом уплотнительную резинку:

Теперь быстро устанавливаем фильтр на место и закручиваем, чтобы находящееся в нем масло не вытекало.

Далее можно заливать новое свежее масло через заливную горловину в клапанной крышку.

Необходимый объем по инструкции составляет 3,75 литра вместе с фильтром. Но лучше убедиться о достаточном уровне по щупу, чтобы он был между рисками «MIN» и «MAX».

Окончательным шагом по замене в моторе ВАЗ 2106 будет заворачивание обратно пробки заливной горловины. Все гото, теперь можно запустить мотор и подождать, пока лампа аварийного давления масла не погаснет: обычно это происходит в течение пары секунд, что является нормой.
