Замена нижней шаровой на ваз классика: видео по замене нижней шаровой опоры на автомобиле ваз

Дополнительные рекомендации по замене шаровой опоры

В продаже имеются специальные стоковые шаровые опоры Лада Гранта для спортивной езды. Они имеют повышенную прочность. Многие автовладельцы рекомендуют устанавливать именно их. Согласно отзывам срок службы тюнингованных опор на 20-30% больше родных.

«Спортивные» шаровые для Лада Гранта

Ресурс шаровой опоры прямопропорционально зависит от качества и количества смазки под пыльником. Поэтому рекомендуется до монтажа снять манжету и проверить содержимое. Опасаясь порвать пыльник, автовладельцы вносят дополнительную смазку с помощью шприца, отогнув с одной из сторон резинку.

Внесение дополнительной смазки

Выполнить демонтаж шаровой опоры можно и без съемника. Для этого потребуется снять рычаг с сопутствующими элементами в сборе.

Демонтированный рычаг

Выбитая молотком шаровая опора

Изъять опору из рычага при отсутствии специнструмента можно выбив ее молотком. Удары следует наносить резко и точно. При таком способе демонтажа существенно возрастает риск повреждения рычага и посадочного места шаровой. По этой причине опытные водители рекомендуют все же приобрести съемник, стоимость которого от 500 до 1400 рублей.

Назначение шаровых опор на ВАЗ 2106

Шаровая опора представляет собой обыкновенное шарнирное соединение, с помощью которого колёсная ступица крепится к подвеске. Основная функция шаровой опоры сводится к следующему: колесо с такой опорой должно свободно двигаться в горизонтальной плоскости, и не двигаться в плоскости вертикальной.

Современные шаровые опоры на ВАЗ 2106 стали очень компактными

Здесь же следует отметить, что шарниры на ВАЗ 2106 используются не только в подвеске. Их можно обнаружить в рулевых тягах, в рычагах развала и много где ещё.

Устройство шаровой опоры

На заре автомобилестроения в подвесках легковых автомобилей не было никаких шарниров. На их месте были шкворневые соединения, которые были очень тяжёлыми и требовали систематической смазки. Главным недостатком шкворневых соединений было то, что они позволяли колёсам свободно поворачиваться лишь по одной оси, а это, в свою очередь, резко снижало управляемость. В автомобиле ВАЗ 2106 инженеры наконец решили отказаться от шкворневых соединений и использовали шаровые опоры.

Шаровая опора на ВАЗ 2106 представляет собой обычное шарнирное соединение

Устройство первых опор было предельно простым: в неподвижный корпус устанавливался палец с шаром. На палец давила стальная пружина, которая сверху закрывалась крышкой-пыльником. Поскольку при езде на шар в опоре приходилась колоссальная ударная нагрузка, его нужно было периодически смазывать с помощью специального шприца. В более поздних моделях ВАЗ 2106 шаровые опоры уже не комплектовались пружинами. Шар пальца располагался не в металлической основе, а в полусфере, выполненной из износостойкого пластика. Кроме того, появились неразборные шаровые опоры, весь ремонт которых сводился к их замене.

Типичные признаки неисправности

Скрип при вывороте колесом в сторону;
Глухой стук при преодолении дорожных препятствий, ухабов, ям;
Биение в рулевое колесо;
Автомобиль становится трудноуправляемым уже на скорости выше 80 км/ час;
Для выворота рулевого колеса необходимо прикладывать нехарактерное усилие.

Частые причины поломок, преждевременного выхода из строя подвески ВАЗ 2101

Несоблюдение сроков проведения технического осмотра на момент действия заводской гарантии;
Нарушение технологии установки деталей, комплектующих;
Нарушение правил использования технического средства;
Покупка с последующей установкой некачественных, неоригинальных деталей;
Стороннее механическое повреждение смежных механизмов, повлекшее неисправность подвески;
Систематический агрессивный стиль вождения автомобиля.

Перед началом ремонта проводим комплексную диагностику с целью изучения общего состояния автомобиля, выявления поломок, их локализацию. Рассчитываем количество необходимых комплектующих, время, силы, средства.

Так как процедура комплексной диагностики не сложная, работы проводим самостоятельно. В автосервис к мастерам обращаемся в крайнем случае, когда нужна оперативная помощь специалистов.

Важность проведения диагностики оправдана тем, что не всегда можно корректно идентифицировать поломку, вследствие чего пойти по ложному пути изначально. Подобную ошибку допускают многие малоопытные специалисты

Диагностика поможет существенно сократить время на поиски поломки, а также оценить состояние автомобиля в целом, отдельных его элементов, агрегатов.

Мастера сервисных центров, несмотря на наличие цифровых датчиков, сенсоров в современных машинах, самостоятельно выполнять элементарную ежедневную проверку. Например: уровень моторного масла, антифриза, жидкости в расширительном бачке главного тормозного цилиндра, омывателе фар. Оценивать степень фиксации тормозных колодок рычагом стояночного тормоза.

Также не забываем о давлении в покрышках. Избыток, равно как и недостаток, губительно воздействуют на мотор, расход горючего, качество управления, износ подвески, амортизаторов.

Замена шаровых опор на Ваз 2107

Опора представляет собой резьбовой палец, который с одной стороны имеет шаровую головку. Она опирается в прокладку из полиуретана или другого пластика, а втулка и шаровая часть пальца завальцованы в безразборный корпус из оцинкованного металла. Корпус шаровой опоры крепится к рычагу, верхнему или нижнему, а конусная резьбовая часть фиксируется к поворотному кулаку. Таким образом, кулак зафиксирован не жестко, а может поворачиваться вместе с колесной ступицей и сохранять вертикальное положение при работе подвески. Простая и гениальная схема.

Только ресурс шаровых опор изначально был рассчитан для ФИАТ 124, а Фиаты по нашим дорогам ездили не так часто. Несмотря на доработки подвески, которые предпринимали итальянцы при сдаче проекта Ваз 2101, опора так и осталась слабым звеном и требовала более частой замены, чем рекомендовал завод.

Проверить шаровую опору на работоспособность достаточно просто. Можно даже не поднимать машину на домкрате, а просто покачать колесо в горизонтальной плоскости. Если есть люфт — одно из двух. Или опора, или ступичный подшипник. Но подшипник предупреждает о своих намерениях уйти в отставку гулом, а опора просто молча может отвалиться посреди дороги. Поэтому контроль состояния шаровой — дело ответственное.

Замена шаровой опоры на ВАЗ 2101

Учитывая простоту конструкции подвески автомобиля ВАЗ 2101, использовать гидравлический подъемник, смотровую яму вовсе не обязательно. Достаточно ровной платформы;
Принимаем основные меры безопасности: устанавливаем противооткатные башмаки, выжимаем рычаг стояночного тормоза, включаем первую передачу;
Поддомкрачиваем переднее колесо, отвинчиваем болты, снимаем диск;
Далее откручиваем крепежную гайку с нижней шаровой опоры, трехпалым съемником выпрессовываем металлический наконечник;
По аналогии проводим работы в верхней шаровой опоре;
Осматриваем посадочные места, щеткой по металлу очищаем гнезда от остатков старой смазки, стружки, наслоений коррозии;
Наносим тонкий слой графитной смазки на палец, внутрь каждого гнезда, под резиновый пыльник, надеваем стопорное кольцо;
Устанавливаем новые шаровые опоры.

Собираем конструкцию в обратной последовательности. Замена подвески своими руками окончена. По аналогии восстанавливаем подвеску с правой стороны.

Обязательно проверяем герметичность цилиндра амортизатора, целостность витков пружину, степень износа сайлентблоков, втулок стабилизатора. Принимаем решение о целесообразности дальнейшего использования, замены, профилактики.

Конструкция передней подвески Ваз 2107

Проверенная временем двухрычажная подвеска, появилась гораздо раньше, чем качающаяся свеча МакФерсона. Двухрычажка объективно лучше стоек с точки зрения геометрии и управляемости, устойчивости и выносливости. Но не зря мы начали с рынка. МакФерсон гораздо дешевле. В три раза он дешевле в производстве самой доходяжной двухрычажной подвески. Поэтому и ставят его спереди на очень недорогие автомобили. Сзади МакФерсон может стоять в Мерседесе, в Кадиллаке, в БМВ — это подвеска номер один для дорогих семерок. Но дело не в этом.

Конструктивно, двухрычажная подвеска значительно лучше держит машину в повороте, лучше управляется и стабильнее по курсовой устойчивости. Происходит это за счет большего количества точек крепления подвижной части подвески, если не вдаваться в подробности. И ВАЗ 2107 — прекрасный пример того, как крепкая и неприхотливая конструкция без особенных проблем протянула на конвейере почти 50 лет. Этой схемой пользуются и до сих пор, и пользоваться будут долго. Хотя слабое место в ней — шаровая опора.

Признаки неисправности

Простота конструкции обеспечивает шаровой опоре достаточную надежность, но и у нее есть свой ресурс работы, причем зависящий от условий эксплуатации авто.

Значительные ударные нагрузки, которые возникают при движении по неровностям, способны достаточно быстро износить данный элемент подвески.

В целом же срок службы шаровой опоры может варьироваться от 15 до 150 тыс. км, все зависит от аккуратности вождения и дорог, по которым авто эксплуатируется.

При значительном износе данного элемента, начинают проявляться определенные признаки, указывающие на потребность в замене:

Стук со стороны подвески при передвижении по неровностям;
Виляние авто при движении;
Неравномерный износ резины колес.

Увеличение усилия на руле, дополнительно сопровождающееся скрипом со стороны подвески;

Эти признаки являются последствием критического износа шаровой опоры, сопровождающегося увеличением зазора внутри элемента.

Если своевременно не произвести восстановительные работы и продолжать эксплуатировать авто, в конечном итоге это приведет к выскакиванию пальца из корпуса – ступица рассоединиться с подвеской, колесо уйдет вбок и авто «приземлится» на кузов. В итоге ремонт будет очень дорогостоящим.

При проявлении признаков, указывающих на износ опоры, следует провести проверку состояния, чтобы выявить, что стало причиной появления – шаровая или другие элементы подвески.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Нижний рычаг ВАЗ 2107 в сборе

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу

Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

От попадания внутрь шаровой опоры влаги и мусора она защищена специальным чехлом (пыльник)

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма)

Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Металлические втулки могут соединяться резиновыми или полиуретановыми вставками

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

уменьшить деформации, возникающие в подвеске;
улучшить управляемость автомобилем;
убрать выжимание, которое свойственно резиновым изделиям;
снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Ось нижнего рычага крепится двумя болтами

Чем грозит выход из строя шаровой опоры при движении

Шаровые опоры предназначены для удержания в вертикальном положении ступицы переднего колеса. При выходе из строя верхней или нижней опоры во время движения может произойти полная потеря контроля над автомобилем. Величина риска попасть в аварию напрямую зависит от скорости машины, сложившихся условий на дороге на момент поломки и умелых действий водителя.

Необходимо принять меры к экстренному торможению и увести автомобиль с проезжей части как можно ближе к обочине. При этом заломанное колесо будет тянуть машину в свою сторону, и водителю надо будет приложить серьёзные усилия, чтобы удержать равновесие.

Необходимо применять комбинированное воздействие – тормозить ручным тормозом, педальным и двигателем. Если скорость машины на момент поломки была очень большая, то тормозить необходимо аккуратно, чтобы не произошёл занос с разворотом и опрокидывание автомобиля.

Всего этого можно избежать, руководствуясь простыми правилами эксплуатации:

При выезде с места парковки убедитесь в исправности автомобиля, проверив его.
При ремонте производите установку качественных запчастей. Ни в коем случае не пытайтесь экономить. Низкая цена шаровой опоры, как правило, означает сомнительное качество детали.
Все детали имеют определённый ресурс работы, поэтому старайтесь вести дневник ремонтов автомобиля, чтобы ключевые узлы менять до выхода из строя.

Причины и признаки поломок шаровых опор

Перечислим основные причины, из-за которых срок службы шаровых опор существенно сокращается. Вот они:

сильнейшие ударные нагрузки. Это главная причина поломки шарнира. И она особенно актуальна, если водитель постоянно ездит по грунтовым дорогам или по дорогам с полуразрушенным асфальтовым покрытием;
недостаток смазки. Если водитель не проводит систематическое техническое обслуживание шаровых опор и не смазывает их, то смазка вырабатывает свой ресурс и перестаёт выполнять свои функции. Обычно это происходит в течение полугода. После этого разрушение шарового пальца — лишь вопрос времени;
поломка пыльника. О назначении этого устройства говорит его название. Когда пыльник выходит из строя, в шарнирном соединении начинает накапливаться грязь. Со временем она начинает работать как абразивный материал, который постепенно повреждает шаровый палец.

Теперь перечислим основные признаки, однозначно указывающие на поломку шаровой опоры:

грохот подвески. Особенно отчётливо он слышится, когда водитель переезжает через «лежачего полицейского» на скорости в 20–25 км/ч. Если подвеска загремела, значит, смазку из шаровой опоры выдавило полностью;
при езде на большой скорости одно из колёс начинает качаться из стороны в сторону. Это говорит о том, что в шаровой опоре возник большой люфт. Ситуация очень опасна, поскольку раскачивающееся колесо в любой момент может развернуться почти перпендикулярно корпусу машины. Автомобиль после этого гарантированно потеряет управление, что может привести к серьёзному ДТП;
при повороте руля слышен скрежет. Причина всё та же: смазки в шаровых опорах нет;
неравномерный износ передних и задних шин. Это ещё один признак того, что с шаровыми опорами что-то не так. Здесь же следует отметить, что колёса могут неравномерно изнашиваться не только из-за поломки шаровых опор, но и по многим другим причинам (например, у автомобиля может быть не отрегулирован развал-схождение).

Когда пора менять шаровые

Надежность шаровых опор крайне важна для безопасности, поэтому за их состоянием необходимо тщательно следить и менять при первых признаках неисправности, которые проявляются в следующем:

стук во время движения на малой скорости;
скрип при повороте руля, исходящий из района крепления колес;
неустойчивое удержание курса;
неравномерный износ шин;

Срок службы шаровых опор зависит от стиля вождения и состояния дорожного покрытия. Учитывая важную роль узлов, шаровые опоры необходимо осматривать перед дальними поездками, не ограничиваясь лишь проведением регулярного ТО.

При малейших признаках износа шаровую необходимо заменить, так как у изношенной шаровой может вылететь палец, в результате чего колесо вывернется и автомобиль непрогнозируемо изменит траекторию.

Замену шаровых опор можно провести самостоятельно, не привлекая механиков автосервиса.

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

палец должен изготавливаться только из высоколегированной стали;
шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.

Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

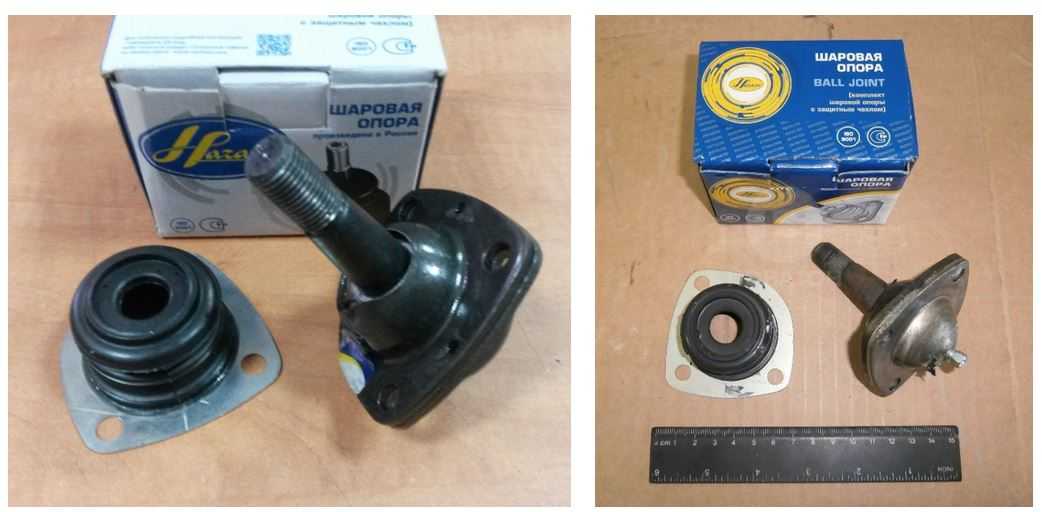

Белебеевский завод «Автокомплект»;
ПО «Начало»;
Pilenga (Италия).

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.

Диагностика состояния шаровой опоры

О необходимости проведения диагностики автовладелец может узнать по нижеперечисленным симптомам неисправности шаровой опоры:

проезд по небольшим горбкам и ямкам сопровождается посторонними звуками, исходящими от передней подвески;
в колесных арках присутствует стук при вхождении в поворот на скорости более 35 км/ч;
вывернуть руль становится труднее и появляется скрип и скрежет;
снижение уровня контроля над автомобилем при прохождении поворота;
частичная потеря управляемости машиной во время проезда по неровному дорожному покрытию.

Для косвенной проверки состояния шаровой опоры необходимо воспользоваться нижеприведенным методом.

Вывесить колесо со стороны, с которой предполагается выход из строя шаровой.
Крепко взяться за покрышку одной рукой снизу, а второй сверху.
Пошатать колесной диск. Если это удалось, то требуется более точная диагностика подвески. Люфт может говорить не только о неисправности шаровой опоры, но и часто является последствием чрезмерного износа стоек стабилизатора или рулевых наконечников.

Проверка люфта колеса

Более точно можно выявить неисправную шаровую, если получить доступ к автомобилю со стороны днища. Для этого необходимо воспользоваться эстакадой, смотровой ямой или подъемником.

Вставить монтажку между рычагом и шаровой.
Пошатать монтировку.
Наличие ощутимого люфта недопустимо, так как он является признаком необходимости замены опоры.

Получив доступ снизу машины, следует визуально осмотреть пыльник. На нем не должно наблюдаться механических повреждений, например, трещин или надрывов

Проступающая смазка также является поводом уделить внимание шаровой опоре

Проступающая смазка на пыльнике шаровой опоры

Наиболее точно диагностику шаровой можно провести, демонтировав ее. Опору требуется зажать в тисках и проверить осевое и радиальное перемещение пальца. Он не должен двигаться от усилия руки. Наличие любого люфта говорит о том, что шаровая опора подлежит обязательной замене.

Проверка осевого и радиального перемещения пальца в опоре, зажатой в тисках

Порванный пыльник, в большинстве случаев, сигнализирует о необходимости приобретения новой опоры. Все же при желании сэкономить можно провести более детальную диагностику состояния смазки и по результатам проверки принять решение о целесообразности замены. Если заметно, что грязь присутствует внутри шаровой, то нанесение новой консистентной смазки поверх не имеет смысла и требуется купить новую запчасть.

При нежелании поиска неисправности или наличии сомнений в выходе из строя именно шаровой рекомендуется обратиться на СТО.

Артикул и стоимость хороших аналогов родных шаровых опор ВАЗ 2107 от сторонних производителей

Качество оригинальных шаровых отличается от партии к партии. Возможно приобретение как хорошей опоры, так и откровенного хлама. Поэтому многие автовладельцы сомневаются какие лучше поставить ШО. Они часто отказываются от покупки оригинала в сторону изделий от сторонних производителей. Наилучшие аналоги родных шаровых представлены в нижеприведенных таблицах.

Таблица — Хорошие аналоги шаровой 2101029040828

Производитель	Артикул	Примерная стоимость, рубль
TRW	JBJ250	520-600
Lemforder	3731501	590-710
Delphi	TC204	370-450
Monroe	L0704	440-530
CTR	CBFI4	510-630

Таблица — Рекомендуемые альтернативные варианты опоры 21010290419286

Производитель	Артикул	Примерная стоимость, рубль
Moog	LABJ0392	360-420
Profit	23010098	260-300
Denckermann	D110135	250-315
Lemforder	37320	330-425
Delphi	TC203	395-450

Причины неисправности шаровой опоры Лада Веста

Мы уже усвоили, как определить поломку шаровой опоры. Чтобы результат такой проверки был отличным даже после большого пробега, необходимо знать причины, приводящие к неисправности шаровых опор ВАЗ. Перечислим основные из них:

Езда по разбитым дорогам с большой скоростью, а также езда по бездорожью. Лада Веста предназначена для езды по дорогам общего пользования, поэтому не стоит испытывать её внедорожные свойства.
Агрессивный стиль вождения. При резких манёврах износ шаровых опор и других элементов подвески значительно возрастает. Особенно если эти манёвры сочетаются с ездой по бездорожью.
Несвоевременная замена других деталей подвески. При выходе из строя прочих элементов ходовой части, нагрузка на шаровые опоры возрастает.

Чем меньше вы уделяете внимание перечисленным выше нюансам, тем быстрее вы увидите первые признаки неисправности шаровых опор, поэтому старайтесь беречь ходовую часть вашего авто

Порядок замены верхней опоры на ВАЗ 2106 — фото отчет

Верхняя шаровая меняется гораздо легче чем нижняя, поэтому с нее и начнем. Первым делом необходимо поддомкратить переднюю часть автомобиля с той стороны, где будет производиться замена. Выворачиваем руль до конца влево, чтобы все это удобнее было делать.

Затем снимаем колесо и откручиваем гайку крепления шаровой опоры к ступице. Можно упереться ногой в тормозной диск, чтобы эта часть передней подвески оставалась неподвижной. Наглядно процедура показана на фотографии ниже:

Гайку откручивать до конца не буду, чтобы можно было в нее упереться потом. Теперь необходимо вставить монтировку между гайкой опоры и ступицей, и хорошенько рывками дергать ее вниз, приложив немало усилий. Возможно, придется попрыгать на монтировке ногой, чтобы шаровая выскочила со своего места. Результат показан на фото ниже, где видно, что палец опоры вышел из отверстия ступицы.

Теперь можно до конца откручивать нижнюю гайку крепления, после чего нужно отвернуть три болта, которыми опора крепится к рычагу:

После того, как все откручено, можно спокойно вынимать шаровую, так как ступица отойдет в сторону:

Поднимаем ее и все готово:

Установка проводится в обратной последовательности. Сначала вставляем опору в рычаг и затягиваем три болта:

Теперь поднимаем ступицу и совмещаем болт опоры и отверстие, как наглядно продемонстрировано ниже на фото:

Теперь придавливаем сверху рычаг рукой, нажима с достаточным усилием, чтобы можно было наживить гайку, и закручиваем все основательно.

Теперь немного расскажу о замене с нижней стороны, хотя по большому счету данная процедура проводится аналогично., но немного сложнее.

Замена шаровой опоры ВАЗ 2107 своими руками

1. Первым делом, разумеется, необходимо снять колесо.

2. Далее, используя щетку по металлу, очистите крепления шаровых опор.

3. Обработайте все соединения, которые будете откручивать (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 или аналогичную.

4. Возьмите ключ на «22» и открутите гайки верхней и нижней шаровых опор примерно на полтора-два оборота.

5. Теперь установите специальный съемник для шаровых опор.

6. Как правило, за один прием, получается вытянуть сразу две шаровых опоры: первой «отстреливает» верхняя, а потом нижняя. Если по каким-то причинам шаровая не поддается и остается на месте, то используя стальную выколотку и молоток, можно помочь ей выйти. Удары наносить необходимо по выступу, который на поворотном кулаке.

7. Когда шаровые опоры ВАЗ 2107 удалось выпрессовать — открутите крепежную гайку верхней шаровой и достаньте шаровую опору из кулака.

8. Если палец прокручивается — зажмите рычаг, используя монтажку.

9. Открутите крепление шаровой опоры к верхнему рычагу.

10. Теперь можете снять шаровую.

11. Далее нужно аккуратно очистить посадочное место шаровой опоры на рычаге, при этом внимательно приглядитесь к рычагу, нет ли на нем каких-либо повреждений или трещин.

12. Снимите уплотнительную шайбу со старой шаровой опоры и установите ее на новую шаровую.

13. Перед тем как установить шаровую опору, ее необходимо тщательно смазать, для этого используйте смазку ШРБ-4, «Литол-24».

14. Установите пыльник вместе с шайбой.

15. Теперь можно закручивать шаровую к рычагу. Установите шаровую в кулак и затяните гайку.

16. Открутите гайку нижней шаровой, почти всегда палец начинает прокручиваться, чтобы избежать этого, установите монтажку между кулаком и тормозным щитом, затем сделайте боковой натяг в соединении пальца и кулака.

17. Если не помогло — установите в зазор между нижним рычагом и кулаком разводной ключ и с его помощью удерживайте палец от прокручивания.

18. Гайка откручена, можно поднимать кулак наверх. В разрез между верхней частью кулака и нижним рычагом установите ключ на «22», это сделает дальнейшую работу более удобной.

19. Открутите шаровую опору ВАЗ 2107 от рычага.

20. Опять-таки внимательно осмотрите рычаг и посадочное место, затем очистите последнее от ржавчины и грязи.

21. Возьмите новую шаровую опору и проверьте наличие смазки в нижней части. Для этого используйте ключ на «7», открутите им заглушку.

22. Если смазки не оказалось, наполните шаровую смазкой, используя медицинский шприц без иглы.

23. Установите шаровую опору на место снизу рычага и прикрутите ее к кулаку.

Вот и все! Новые шаровые опоры успешно установлены, следовательно можно сделать вывод, что самостоятельная замена шарововых опор — прошла успешно! Всего вам доброго, дерзайте и у вас непременно все получится!

Замена на ВАЗ 2109, 2110, 2114

Далее рассмотрим, как производится замена шаровой на более современных моделях – ВАЗ 2109, 2110, 2114.

Конструктивно в них подвеска схожа, и в ее конструкции используется только одна опора – на нижнем рычаге.

Для проведения операции понадобиться:

Ключи рожковые и накидные (обязательно на 13, 14, 17, 19);
Съемник для опор;
Монтировка;
Молоток;
WD-40.

Последовательность работ такова:

Машина ставится в гараж, со стороны, на которой будет меняться данный элемент, она поддомкрачивается и снимается колесо. Для удобства доступа можно вывернуть рулевое колесо в нужную сторону.

Рожковым ключом отворачивается гайка пальца. Также сразу следует выкрутить болты крепления опоры к рычагу.

Съемником выпрессовать палец.

После чего монтировкой отжать рычаг вниз, чтобы высвободить палец, и снять опору.

Новая опора ставиться на место и все собирается обратно.

Если съемника нет, то палец можно выпрессовать. Для этого монтировка устанавливается между ступицей и рычагом и создается усилие на отжим рычага вниз.

При этом по концу рычага, где сделано посадочное отверстие под палец, наносятся хлесткие удары молотком, пока палец не выйдет.

Как уже указано раньше, перед установкой нового элемента рекомендуется заложить смазку в пыльник, а также смазать болты и гайки.

Замена шаровой опоры ВАЗ 2107 своими силами

Самым лучшим местом, где можно производить ремонт ВАЗ 2107 является подъемник, но как правило такие вещи доступны не каждому, поэтому владельцу автотранспорта приходится делать ремонт на яме или эстакаде, которые есть в гараже или гаражном комплексе.

Для того что бы себя обезопасить от различных неприятных ситуаций в первую очередь примите меры безопасности.

Для этого под колеса поставьте башмаки, включите скорость и поставьте свою машину на ручник, без этих предосторожностей начинать работу не рекомендуется.

Инструменты, которые нам понадобятся:

Жидкость WD-40.
Щетка из металла.
Комплект ключей
Съемник шаровых опор.
Смазочные материалы.

Самостоятельная замена шаровой опоры ВАЗ 2107 доступна любому автолюбителю, особых трудностей этот процесс не представляет.

Если замена шаровых происходит не на подъемнике или смотровой яме, то нужно под задние колеса установить башмаки, и зафиксировать ручной тормоз.

После открутить гайки с колес, поднять домкратом нужную сторону и подложить подставку и снять колесо.

Выкрутите рулевое колесо до конца в ту сторону, где происходит смена шаровой опоры, так будет к ним больше доступа.

Меняем верхний шаровой

Находящиеся вверху и внизу шаровые опоры прикреплены к рычагам подвески на три болта, а их пальцы установлены в посадочные места поворотного кулака.

Для начала почистите все резьбовые соединения металлической щеткой, которые вам предстоит откручивать и побрызгайте их проникающей смазкой WD-40. Что бы извлечь верхний шаровой нужно отвернуть гайку пальца в поворотном кулаке, при помощи гаечного ключа на двадцать два.

Палец опоры изготовлен под конус и крепко сидит в поворотном кулаке, для его извлечения необходим съемник, который пригодится и для извлечения рулевых тяг.

После выпрессовки пальца , предстоит еще отвернуть три болта, которые держат опору на верхнем рычаге, после чего шаровую опору свободно снимаем.

Производим проверку состояния опоры, если палец шарового двигается без особых усилий, то опора должна быть заменена.

Смена нижней шаровой ВАЗ 2107

В принципе нижний шаровой меняется точно также. Единственное неудобство гайку на пальце опоры возможно открутить, только после того как, выпрессуете палец из поворотного кулака.

Как только демонтаж изношенных деталей произведен, приступаем к установке новых, но предварительно под пыльник шарового необходимо внести немного смазочного материала, предназначенного именно для этих целей, так как не все смазки подходят.

Потом к рычагу подвески прикрутите новую шаровую и, вставьте палец в цапфу поворотного кулака, закрутите гайку.

Так же производится и установка другой опоры, после чего поставьте колесо и все ваша машина готова к выезду. Теперь вы знаете как происходит замена шаровых опор на автомобиле ВАЗ 2107.

Как говорят специалисты после того, как поменяете шаровые опоры нужно отрегулировать развал-схождение, но здесь есть разные мнения, все таки мы же меняем не рулевые тяги и для чего это делать не понятно.

Замена шаровых опор ВАЗ 2107 производится на подъемнике или на смотровой яме. В крайнем случае, можно обойтись просто домкратом. Перед началом ремонта необходимо позаботится о собственной безопасности. Если замена будет выполняться на смотровой яме, рекомендуется использовать противооткатные клинья и поставить автомобиль на ручной тормоз, включить вторую скорость. Работа на одном домкрате без выше описанных средств запрещена.

Необходимые инструменты для замены шаровых на ВАЗ 2107:

ключи на 7 и 22 мм;
щетка по металлу;
WD-40;
любая смазка для опор;
съемник шаровых опор;
разводной ключ;
молоток;
медицинский шприц;
нижняя и верхняя новая шаровая опора.

Требуемые инструменты и материалы для замены

Для самостоятельной замены шаровой опоры на автомобиле Лада Гранта необходимы инструменты из перечня ниже.

Таблица — Инструменты и материалы необходимые для замены шаровой опоры.

Название	Примечание
Торцевая головка	Torx E12
Вороток	Под торцевую насадку
Съемник шаровых шарниров	Упрощает демонтаж шаровой опоры с ее посадочного места
Баллонный ключ	Для демонтажа и установки колес
Гаечный рожковый ключ	«на 17», «на 19»
Молоток	Требуется при отсутствии съемника шаровой опоры
Домкрат	Для поднятия авто
Противооткатный башмак	Для фиксации задней оси
Проникающая смазка	Для облегчения откручивания прикипевших резьбовых соединений
Консистентная смазка	Для заполнения пыльников случае, если производитель положил слишком мало смазки
Ветошь и металлическая щетка	Для зачистки креплений и рабочих поверхностей

Съемник для шаровых опор
