Замена шаровой опоры ваз 2120 своими руками

Типы шаровых опор для ВАЗ 2107

Специалисты автомобильного ремонта характеризуют шаровые опоры для ВАЗ 2107 по нескольким критериям.

По месту использования детали:
- верхние – специально разработаны для верхнего узла ходовой и работают на сжатие конструкции;
- нижние – рассчитаны на размещение в нижнем узле передней подвески и действуют при растяжении специальной пружины.
По типу конструкции:
- заливные (для установки на верхних рычагах подвески) – особенность заключается в изготовлении этой детали, в которой шаровой палец заливается прочной пластмассой, а поворот фиксирует только определенный угол;
- с металлокерамическими подшипниками (для монтажа на нижних рычагах ходовой) – отличается довольно большим углом вращения, потому что палец зафиксирован в овальном отверстии, сделанном в крышке детали.

Исходя из вышеперечисленных функциональных особенностей шаровых опор различных типов, можно сделать вывод: основная деталь в этой конструкции – шаровой палец. Именно он отвечает за качество работы всей конструкции детали и устойчивости автомобиля при поворотах в целом.

Инструкция по замене

Удобнее всего проводить ремонт на смотровой яме или на подъёмнике. Так вы обеспечите себе хороший обзор для осмотра и будете иметь необходимый доступ к механизмам.

Какой инструмент понадобится

Из инструмента потребуется:

щётка по металлу;
растворитель;
набор ключей;
съёмник для опор;
разводной ключ;
медицинский шприц;
смазочные материалы.

Пошаговое описание с фото

Перед началом замены убедитесь, что автомобиль стоит на ручнике и защитные закрылки под колёса установлены правильно.

Снимаем колесо.
Очищаем крепления шаровых опор с помощью щётки по металлу.
Чтобы подготовить соединения для разборки, используем растворитель, который уберёт закоксовавшуюся грязь и ржавчину.

Снимать гайки будет намного легче, если предварительно обработать соединения растворителем WD-40

Ключом на 22 снимаем гайку с нижней шаровой опоры

Устанавливаем съемник в определённом положении и выпрессовываем им опору

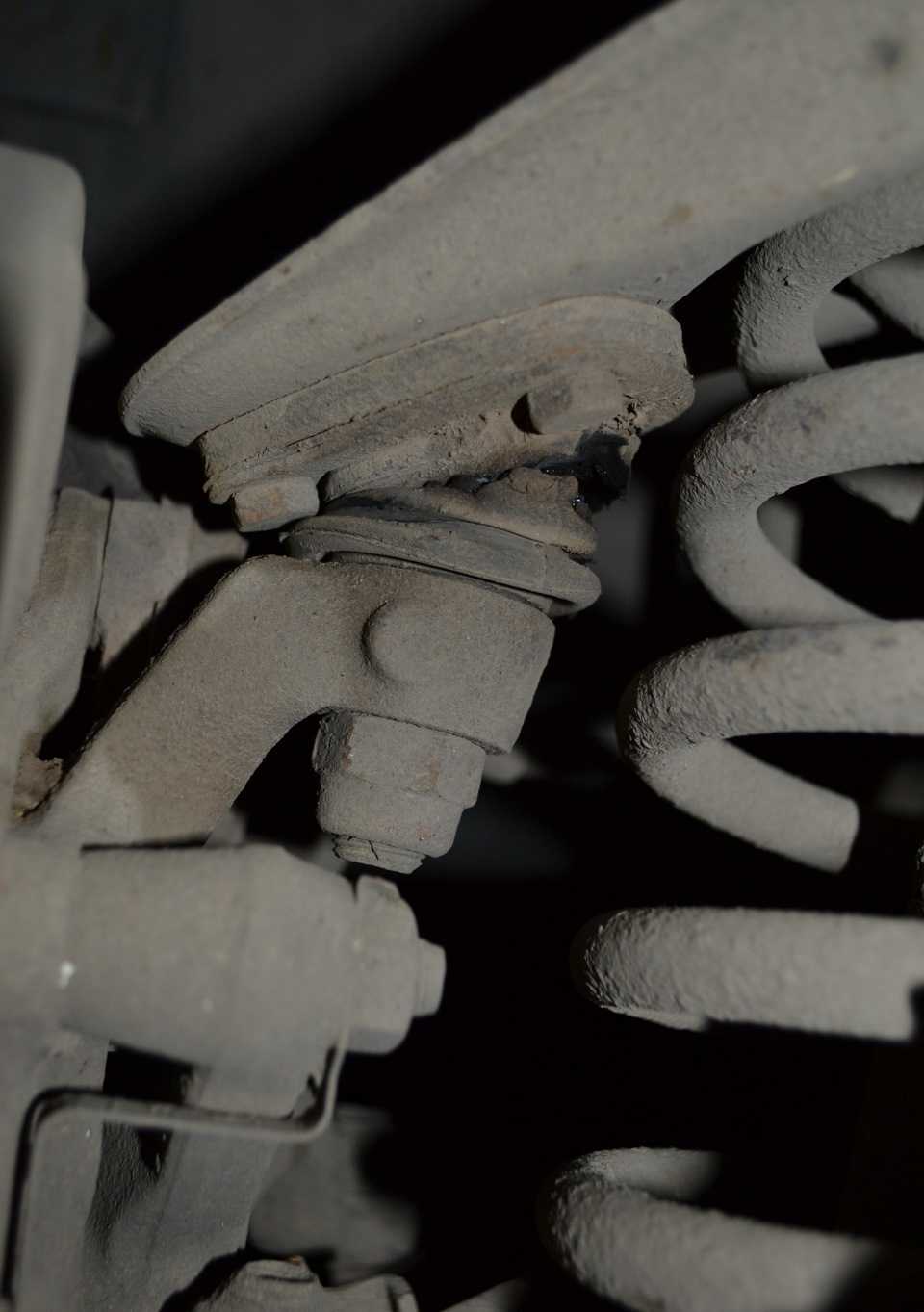

Ключом откручиваем гайку на верхней шаровой опоре

Используем ключ с накидной головкой для снятия болта крепления

После откручивания болта шаровая опора легко снимается

Несколько слов об особенностях изготовления

От долговечности шарового пальца, зависит длительность эксплуатации всего узла на автомобиле. Зона пальца и крышки, которые контактируют друг с другом, в обязательном порядке подвергаются закалке. Поверхность подшипника также подвергается упрочнению. Лучшие результаты показывают пальцы, для изготовления которых используют высоколегированные стали. Многочисленные испытания и опыт использования этих запасных частей подтверждают, что наиболее высокое качество имеют детали, которые получены методом холодной высадки с последующей термообработкой.

Такая технология высоко затратная, поэтому используется только крупными производителями, а более мелкие компании используют другие технологии. Это может быть метод, когда применяется продольно клиновая прокатка, но она обеспечивает прочность несколько ниже. В идеальном случае шаровые опоры должны прослужить несколько десятков тысяч километров пробега, поэтому их выбор и установка должны производиться тщательно и внимательно.

Назначение шаровых опор

Шаровые опоры сегодня применяются на большинстве моделей. Эта конструкция заменила шкворневой механизм, который ранее соединял подвеску и ступицу колеса. Задачей узла является обеспечение вертикального движения колеса при его горизонтальном креплении. Все детали узла чётко подгоняются по форме и размерам, но в процессе эксплуатации автомобиля зазор между корпусом и наконечником увеличивается. Это приводит к стуку, а в дальнейшем и к полному разрушению.

Все элементы шаровой опоры должны быть выпонены качественно и без брака, это даст гарантию надёжности и долговечности всего механизма

Что представляет собой эта деталь?

Основное предназначение этой детали, это обеспечение возможности для поворота передних колёс машины. На «классике» им необходимо также обеспечивать конструкцию всей передней подвески машины. Исходя из этого, к таким запасным частям предъявляются очень высокие требования по качеству изготовления. Высокая степень износа опор при эксплуатации автомобилей, вынудили конструкторов к изменению конструкции передней подвески, с целью отказа от использования этих деталей.

Качество изготовленной опоры всецело зависит от самой конструкции этой детали, технологического процесса её изготовления и применяемого материала. Промышленность освоила производство двух типов таких запасных частей, это заливные конструкции, а также опоры с металлокерамическими подшипниками. Первый тип изделий находит применение для установки на верхних рычагах подвески, а второй монтируют на нижние рычаги.

В верхних узлах они работают в основном только на сжатие, поэтому конструкция их несколько проще. Шаровой палец заливается пластической массой, в которой может поворачиваться на некоторый угол. Детали нижних узлов работают в условиях растяжения под действием пружины. Главной деталью такой конструкции является палец и наличие овального отверстия в крышке опоры. Это позволило получить сравнительно большой угол вращения для пальца.

Требуемые инструменты и материалы для самостоятельной замены

В таблице ниже приведены инструменты и материалы, которые требуется предварительно подготовить до начала замены шаровой опоры на ВАЗ 2107.

Таблица — Инструменты и материалы необходимые для замены шаровых опор

Название	Примечание
Съемник	Специальный для шаровых опор ВАЗ 2107 или универсальный, например, вилочного типа. В крайнем случае можно обойтись можно без съемника, воспользовавшись молотком
Щетка по металлу и ветошь	Для очистки поверхностей и креплений
Проникающая смазка	Например, WD-40
Ключ	«на 7», «на 22»
Консистентная смазка	Графитная, ШРБ-4, Литол-24 или специальная для шаровых опор
Разводной ключ	Прочный
Молоток	Средних размеров для облегчения демонтажа шаровых опор
Лом	Можно заменить монтировкой
Домкрат	Для поднятия автомобиля
Баллонный ключ	Для снятия и установки колес

Артикул и стоимость хороших аналогов родных шаровых опор ВАЗ 2107 от сторонних производителей

Качество оригинальных шаровых отличается от партии к партии. Возможно приобретение как хорошей опоры, так и откровенного хлама. Поэтому многие автовладельцы сомневаются какие лучше поставить ШО. Они часто отказываются от покупки оригинала в сторону изделий от сторонних производителей. Наилучшие аналоги родных шаровых представлены в нижеприведенных таблицах.

Таблица — Хорошие аналоги шаровой 2101029040828

Производитель	Артикул	Примерная стоимость, рубль
TRW	JBJ250	520-600
Lemforder	3731501	590-710
Delphi	TC204	370-450
Monroe	L0704	440-530
CTR	CBFI4	510-630

Таблица — Рекомендуемые альтернативные варианты опоры 21010290419286

Производитель	Артикул	Примерная стоимость, рубль
Moog	LABJ0392	360-420
Profit	23010098	260-300
Denckermann	D110135	250-315
Lemforder	37320	330-425
Delphi	TC203	395-450

Основная функция шаровой опоры на ВАЗ 2107

Задача шаровой опоры на любом легковом автомобиле сводится к выборочному ограничению движения колеса. Оно ни в коем случае не должно раскачиваться в вертикальной плоскости, но при этом должно свободно перемещаться в плоскости горизонтальной.

Если этот принцип не выполняется, у водителя возникают серьёзные проблемы с управлением машиной. А если одна из шаровых опор окажется повреждена слишком сильно, может возникнуть чрезвычайно опасная ситуация: колесо на полном ходу выворачивается под прямым углом к двигателю.

Автомобиль после такого практически всегда заносит, и водителю очень повезёт, если он в этот момент окажется на дороге один и не столкнётся с другими машинами.

Устройство шаровых опор легковых автомобилей

Как нетрудно догадаться из названия, шаровая опора является обычным шарниром, установленным за колесом автомобиля. Главный элемент любой шаровой опоры — шаровый шток. На одном конце штока имеется резьба, на другом есть шар. Он запрессоывается в другую важнейшую часть опоры — проушину. В ней имеется полусферическое углубление, идеально подогнанное под размер шара на штоке. Получившаяся конструкция закрывается так называемым пыльником. В современных опорах так называются пластиковые колпаки, защищающие шарнирное соединение от попадания пыли и грязи. Сегодня всё чаще пыльники выполняются из полупрозрачного пластика, что довольно удобно: автовладельцу не придётся снимать пыльник, чтобы оценить степень повреждения шарнира. У опор с непрозрачным пыльником часто встречается другая конструктивная особенность: технологическое отверстие возле шарового штока. Оно позволяет оценить износ этой детали, не снимая её.

Здесь же следует отметить, что на самых первых моделях ВАЗ 2107 шаровые опоры снабжались прижимными пружинами, призванными увеличить надёжность шарнирного соединения. Но в более поздних моделях «семёрки» от пружин решено было отказаться.

О других производителях

Как уже говорилось выше, производство качественных шаровых опор требует серьёзных затрат. И это не может не сказываться на конечной стоимости изделия. Поэтому крупных производителей опор для ВАЗ 2107 существует всего четыре, и все они перечислены выше. Разумеется, есть фирмы помельче, предлагающие автолюбителям шаровые опоры почти вдвое дешевле. Но любой здравомыслящий человек понимает: если шаровая опора стоит вдвое дешевле, значит, при её изготовлении производитель на чём-то сэкономил. Чаще всего экономят либо на ультразвуковом анализе заготовок для штоков, либо на термической обработке. Ни первое, ни второе не сулит покупателю опоры ничего хорошего.

И если автовладелец находится в здравом уме, то он не станет реагировать на соблазнительно низкую цену и экономить на детали, от которой в буквальном смысле зависит его жизнь. Именно по этой причине малоизвестные производители дешёвых опор в этой статье рассматриваться не будут.

Здесь же следует упомянуть о ещё одной неприятной вещи: о подделках. В последнее время на прилавках автомагазинов стали появляться шаровые опоры известных марок, стоящие подозрительно дёшево. При ближайшем рассмотрении подавляющее большинство из них оказываются поддельными, причём часто подделки выполнены настолько качественно, что распознать их под силу только специалисту. Для обычного автолюбителя критерий отбора опор всё тот же: цена. Она должна быть примерно такой, как указано выше. А если шаровая опора известного бренда стоит вдвое дешевле, то покупать такую деталь категорически не рекомендуется.

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
набор скорости сопровождается раскачиванием колесного диска в разные стороны;
поворот руля сопровождается скрипом и скрежетом;
неравномерный износ шин;
ощутимая тяжесть при повороте руля;
ухудшилась управляемость ВАЗ 2107;
автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

Поднять домкратом переднее колесо.
Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.
С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

Обзор рынка производителей шаровых опор для ВАЗ 2107

«БелМаг» – изготавливает детали нескольких серий («Оригинал», «Комфорт», «Фаворит»), их признаки:
- смазка заложена под защитный чехол уже на заводе;
- деталь рассчитана на применение в сложных дорожных условиях.
«Кедр»:
- имеют цельнокованый корпус;
- лабиринтная конструкция защитного пыльника;
- холодная высадка шарового пальца;
- обкатка алмазными роликами шаровой поверхности;
- антифрикционный вкладыш для сохранения смазки;
- нет оснащения заводской смазкой, поэтому перед установкой на автомобиль ее нужно заложить под защитный чехол.
«Трек» выпускает детали нескольких серий – «Классика», «Чемпион», «Спорт», «Мастер», «Стиль». Их особенности:
- подходят для эксплуатации в условиях российского бездорожья;
- имеют усиленную конструкцию;
- с дополнительным алюминиевым покрытием.
«БЗАК» зарекомендовал себя как качественный и надежный производитель, особенности продукции:
- усиленная конструкция корпуса шаровой опоры – цельнометаллическая, кованая;
- с гарантийным периодом эксплуатации в 50 тысяч километров;
- повышенные антифрикционные и износостойкие свойства, благодаря запатентованной добавке «Люгам»;
- палец выполнен способом холодной высадки, что придает ему дополнительную прочность;
- наличие резинового чехла для защиты конструкции.

Как можно убедиться, прочитав описания шаровых опор различных производителей, их качество во многом зависит от технологии производства комплектующих конструкции. Поэтому старайтесь произвести еще и визуальный осмотр детали: она не должна содержать резких кромок, особенно на шаровом пальце. Будьте внимательны в своем выборе, так как от этого зависит ваша безопасность.

Критерии выбора шаровых опор

Чтобы выбрать качественные шаровые опоры для автомобиля марки ВАЗ 2107, следует учитывать ряд характерных особенностей этой детали и ее конструкции в целом:

выдержаны все требования безопасности, чтобы транспортное средство в любых ситуациях сохраняло устойчивость курса;
коррозийная стойкость;
предусмотрены возможности работы этой детали в условиях экстремального вождения;
исключено попадание в конструкцию опоры влаги, пыли, различных мелких предметов, которые могут повредить основной механизм этой детали;
цельность корпуса и надежность всей конструкции;
материал изготовления шарового пальца;
гарантийный период эксплуатации.

Обращая внимание на эти основные моменты, можно подобрать для своей машины качественные детали этого вида

Из чего следует выбирать запасные части?

Проведённые аналитиками исследования показали, что рынок этих изделий составляет более 20 миллионов штук. Сегодня покупателю могут быть предложены изделия более чем 30 компаний производителей запасных частей. Если посмотреть данные до начала кризиса в мировой экономике, то таких было более 100 фирм. Высокая конкуренция на рынке сбыта, вынуждает производителей постоянно работать над повышением качества своих изделий.

Для автомобилей вазовской классики наиболее популярными изделиями в настоящее время является продукция таких фирм, как:

Трек;
БелМаг;
За Рулём;
Кедр;
Lemfoerder.

Перечисленные марки являются бессменными лидерами продаж и опроса покупателей по качеству и надёжности этих изделий.

Продукция таких компаний, как занимают примерно 5% автомобильного рынка запасных частей:

HOLA;
Начало;
Надежда;
БЕЛЕБЕЙ;
FENOX;
Ruville;
Pilenda;
Hi-Drive;
Sachs;
Moog;
NK.

Обеспокоенность у потребителей вызывает наличие большого количества изделий сомнительного качества, которые прикрываясь торговой маркой известного бренда, заваливают рынок продукцией низкого качества. Вызвать подозрение у покупателей должна соблазнительная стоимость таких изделий, качественный товар не может быть дешёвым. Внимательно рассматривайте упаковку изделия и качество изготовления шаровой опоры.

Выбрать сегодня качественную деталь труда не составляет. Мы в свою очередь постарались доступно объяснить, какие лучше шаровые опоры поставить на ВАЗ 2107. Внимательно отнеситесь к выбору этих изделий, чтобы избежать в дальнейшем ситуации, когда стоят на обочине Жигули с отвалившемся колесом.

Подготовка к проведению ремонта

Перед тем как осуществить замену шаровой опоры ВАЗ-2114 своими руками, нужно сделать несколько подготовительных действий:

Под задними колесами поставьте противооткатные башмаки (упоры). Можно использовать даже кирпичи. Если ремонт планируется сразу на обеих сторонах, то зафиксируйте все задние колеса.
Далее необходимо баллонным ключом ослабить на переднем колесе затяжку болтов.
При помощи домкрата приподнимите ремонтируемую сторону машины.
Полностью теперь можно выкрутить болты на колесах.
Автомобиль лучше всего установить на надежной опоре – оставлять его на домкрате опасно, может упасть.

После проведения всех подготовительных работ можно приступать непосредственно к замене элемента.

Усиленные шаровые опоры

Любой серьёзный производитель предлагает покупателям широкий модельный ряд шаровых опор: от обычных до спортивных, или усиленных. Например, опоры «Трек» имеют усиленную модификацию «Трек-спорт».

У опор «Кедр» есть усиленная модификация «Кедр-триал-спорт» и т. д.

Все эти изделия, разработанные для экстремальных нагрузок, имеют ряд общих особенностей. Рассмотрим их на примере опор «Трек-спорт»:

универсальная конструкция. Это означает, что усиленные опоры можно ставить как на верхний рычаг подвески, так и на нижний. Более того, усиленные опоры можно устанавливать и на другие автомобили (в частности, опоры «Трек-спорт» можно без особых проблем поставить в подвеску автомобиля «Нива»);
повышенное усилие вырывания шарового штока. Для того чтобы вырвать шток из подвески, к опоре «Трек-спорт» необходимо приложить усилие в 7 тыс. кгс (в то время как на обычных опорах «Трек» усилие составляет 5 тыс. кгс);
гарантированный производителем пробег у спортивных шаровых опор начинается от 60 тыс. км (у обычных опор — от 40 тыс. км);
вкладыши спортивных опор имеют особую конструкцию. Они жёстче, и в них есть специальные канавки, предназначенные для выведения излишков смазки и продуктов износа. Это техническое решение позволяет вдвое увеличить срок службы усиленной опоры.

Видео: обзор шаровых опор «Трек-спорт»

Как видим, надёжных производителей шаровых опор мало, а единственным критерием выбора этих деталей является толщина кошелька автовладельца. Если человек не стеснён в средствах, можно сразу приобрести опоры LEMFORDER и забыть о проблемах с подвеской на несколько лет. На втором месте находится «Трек», но тут ситуацию серьёзно осложняет обилие подделок этого бренда. Прилавки автомагазинов сейчас буквально завалены поддельным «Треком»

Ну а если вопрос цены для водителя является критическим, то можно обратить внимание на продукцию фирм «Кедр» и «Белмаг»
