Проверка и ремонт стартера на автомобилях ваз 2113, 2114, 2115 и лада приора, калина, гранта

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

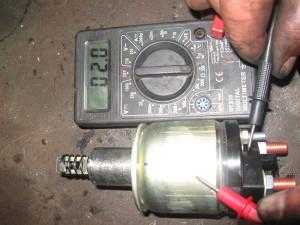

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Для ВАЗ 2115 рентабельнее произвести замену реле, чем его отремонтировать до того состояния, чтоб он исправно работал.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

Очистить поверхность стартера от грязи и пыли;
Открутить гайку с болта реле и снять его контакт;
Открутить винты, которые крепят реле к телу стартера;
Снять с торца гайки и разделяем стартер на 2 части;
Изъять старый сердечник и на его место поставить новый;
Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Рано или поздно наступает то время, когда вашему транспортному средству требуется обслуживание или ремонт и такая деталь как стартер ВАЗ 2114, ВАЗ 2115 или какой-то другой тоже не исключение.

Неисправности стартера происходят довольно часто, то втягивающее реле барахлит, то втулки разбило, а бывает и такое, что вообще не крутит стартер ВАЗ 2114.

Конечно, неисправности бывают разные и можно обратится за помощью к специалистам на станцию техобслуживания, но ведь можно и сделать небольшой ремонт стартера ВАЗ 2114 и самостоятельно, тем более в некоторых случаях это не составляет не какого труда при этом вы даже сэкономите определенное количество денежных средств.

Замена стартера на ваз 2110 инжектор

Снятие стартера – не сложная процедура, которая займёт у вас не более часа времени. Но если вы планируете выполнить ремонт данного механизма, то вам понадобится несколько больше времени, так как после снятия этого узла – его нужно будет отдельно смотреть и заменять вышедшие из строя детали. Для снятия данного узла с двигателя ВАЗ 2110 вам понадобится инструмент: головки на 10 и на 8 мм, а также рожковый ключ на 13.

Первым делом отключите электропитание, сняв клемму с АКБ. Далее следуйте инструкции:

Демонтируйте управляющий провод с втягивающего реле.
Открутите ключом на 13 мм плюсовую клемму с электродвигателя.
Выкрутите две гайки крепления стартера к корпусу КПП.
Аккуратно, не повредив провода, извлеките узел.

Для снятия втягивающего реле открутите две гайки крепления головкой на 8, предварительно выкрутив гайку силового провода головкой на 10. Сборка пускового узла производится в порядке, обратном снятию.

Устройство пускового механизма ВАЗ 2110

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания.

Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла.

Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя

Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115

Наиболее вероятной причиной отказа стартера является электрический ущерб.

При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала.

Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия.

Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле на стартер приора и 2110.

Не путайте реле стартера ВАЗ 2115 с ретранслятором, который находится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

после успешного запуска двигателя вы можете услышать жужжание стартера
Поверните ключ зажигания простым щелчком, стартер не работает
попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Ремонт втягивающего стартового реле ВАЗ 2115

Сначала снимите стартер, отвинтив крепежные болты и до отсоединения аккумулятора. Помните. главное. обеспечить безопасность ремонта. После успешного удаления электрического стартера необходимо отвинтить болты втягивающего реле.

В большинстве случаев ретрансляционное реле не складывается, но его можно по-прежнему ремонтировать. Для этого вам понадобится отвёртка, паяльник, медная обмотка, сердечник, который, если смотреть, может оказаться невредимым. В этом случае вам не нужно его менять.

При пайке проволоки паяльником вы можете перейти к расширению корпуса катушки. Разделив катушку, вы можете определить ее повреждение и заменить необходимые элементы.

Прочитать то же самое, другие отзывы

Замена кустового стартера ВАЗ 2114

Ремонт стартера — как починить?

Из строя может выйти и сам стартер ВАЗ 2114. В этом случае понадобится его полная замена или основательный ремонт. Для начала отключите реле стартера от блока управления. Находится он внутри салона, с левой стороны рулевой колонки. На фото или схеме по маркировке вы найдете, какие именно предохранители нужно отключить. Если есть возможность, можно их и заменить.

Втягивающее реле стартера — устройство, принцип работы которого заключается в передачи тока от аккумулятора на стартер. Происходит это под воздействиям электромагнитного клапана. Как выглядит эта деталь, вы можете увидеть на фото. Именно втягивающее реле предотвращает сгорание обмотки стартера. Если бы его не было, то шел бы постоянный ток от аккумулятора. Втягивающее реле на моделях ВАЗ 2114 находится сверху на стартере, к нему подключается два провода, от зажигания и аккумулятора.

Эти контакты должны быть хорошо защищены от воздействия внешних факторов. Желательно перемотать их изоляционной лентой, это обезопасит их от короткого замыкания.

Чтобы заменить втягивающее реле стартера, необходим небольшой набор инструментов, а именно несколько ключей на 10 и 8, плоская отвертка и само устройство. Реле стартера в автомобиле ВАЗ 2114 расположено таким образом, что для его замены не нужно снимать полностью весь стартер. Стартер стоит снимать только в том случае, если необходимо провести полный его осмотр и выявления других причин поломки.

Втягивающее реле необходимо снимать аккуратно, чтобы втягивающий сердечник остался внутри

Особое внимание нужно уделить пружине — важно, чтобы она не осталась в стартере, потому что извлечь ее оттуда будет весьма проблематично. В комплекте нового реле нету сердечника, он приобретается отдельно, а пружина есть

При попытке завести авто втягивающее реле стартера может издавать щелчки — в этом случае нужно заменить такое устройство, как бендекс. Бендекс отвечает за прокрутку стартера и шестеренок двигателя. Расположено оно внутри самого стартера. При оборотах стартера устройство изнашивается, и время от времени требуется его полная замена.

Замена замка зажигания на ваз 2115, 2114

Замена замка зажигания ВАЗ 2114, ВАЗ 2115 может потребоваться в случае неисправности контактной группы, заклинивания механизма, а также просто износа.

Процедура не является сложной, поэтому приступаем.

Перед самой заменой необходимо приобрести болты с отрывными головками. Менять их на обычные с резьбой М6 не рекомендуется, т.к. кроме вас замок смогут легко снять и угонщики.

Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, блокирующая механизм рулевого вала, могла войти в корпус замка.

Необходимо отключить аккумулятор, сняв провод с клеммы «—»
Далее снимаем рулевое колесо. Для этого снимаем декоративную накладку на рулевом колесе и откручиваем крышку звукового сигнала.
Затем открутив гайку крепления рулевого колеса не до конца, сбиваем руль со шлицов. После этого окончательно откручиваем гайку.
Снимите пластиковые кожухи с рулевой колонки.
Отсоедините колодку с проводами замка зажигания.
С помощью зубила сбейте головки со старых болтов, крепящих замок зажигания.
Снимите старый замок и установите на его место новый. Перед установкой утопите в новом замке зажигания язычок блокировки.
Проверьте правильность блокировки рулевого вала.
По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок. Сделайте это с помощью ключа на 10.
Подсоедините колодку проводов нового замка зажигания.
Запустите мотор, убедитесь в правильности работы замка зажигания и отсутствии проблем с запуском.Если все в порядке,то можно сделать вывод: замена замка зажигания ВАЗ 2114, 2115 проведена успешно!

Предыдущие записи из категории: ВАЗ 2114

При появлении моторного масла или охлаждающей жидкости по периметру соединения головки блока цилиндров с самим блоком цилиндров требуется замена прокладки ГБЦ ваз 2114, ваз 2115. Течь может возникнуть также из-за изменения формы головки блока после перегрева двигателя.

После продолжительной эксплуатации автомобиля ВАЗ-2114, ВАЗ 2115, без особых причин, может возникнуть посторонний звук из района передней оси в виде свиста.

Типичные неисправности форсунок ваз 2114, 2115: -затрудненный пуск двигателя; — неустойчивая работа двигателя; — двигатель глохнет на холостом ходу; — повышенная частота вращения коленчатого вала на холостом ходу; — двигатель не развивает полной мощности; — рывки и провалы в работе двигателя при движении автомобиля; — повышенный расход топлива; — повышенное содержание СО и СН

Сцепление выполняет кратковременное разъединения двигателя и трансмиссии и последующего плавного соединения для начала движения и переключения передач.

Замена вентилятора печки ваз 2114, 2115 может потребоваться при его полном отказе, а также, при его постоянной работе только на 3-ей скорости.

*Добавить статью в закладки:

Источник

http://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/remont-zamka-zazhiganija-vaz-2115-svoimi-rukami.html

СНЯТИЕ И ЗАМЕНА

Разберемся, как снять стартер на ВАЗ 2114. Для работы нам потребуется ключ на 13 и 10, молоток, плоская отвертка и ВД-40 (если болты давно не откручивались).

Алгоритм действий таков:

Снимаем клемму “-” с АКБ;
Закреплен на картере сцепления стартер тремя винтами – два верхних и один нижний. Нижний, как правило, убирается при первом же ремонте автомобиля, поскольку он, по сути, не нужен, но добавляет существенных неудобств. Если нижнего болта нет, то можно снять стартер на ВАЗ 2114 без ямы, если же нижний фиксатор присутствует, то чтобы добраться к нему нужно загонять автомобиль на яму либо лезть под автомобиль. Выкручиваем винты ключом на 13;
Убираем всю проводку с устройства (при установке нового агрегата проводку удобнее всего установить заранее, перед креплением стартера на двигателе);
Передвигаем стартер вправо, чтобы он слез с направляющих на движке, и вынимаем его.

Чтобы определить неисправность выкрутите все соединяющие корпус винты и разберите устройство (возможно потребуется постукать корпус молотком). Проверьте износ щеток, возбуждающей обмотки и зубцов маховика.

Самая типичная поломка узла – износ либо механические повреждения бендикса.

Замена бендикса на ВАЗ 2114 выполняется следующим образом:

Плоской отверткой отгибаем вилку бендикса в месте ее соединения с корпусом;
Убираем кольцо, под которым спрятано еще одно – стопорное кольцо. Снимается оно ключом на 13, возможно потребуется сбить крепление молотком;
Стопорное кольцо снимаем с помощью отвертки, его достаточно просто поддеть;
Вытягиваем бендикс из корпуса.

Не думайте, что если на бендиксе нет никаких видимых повреждений, то он исправен, так как ломается он, как правило, изнутри. В случае обнаружения типичных признаков неисправности бендикса его нужно менять.

https://youtube.com/watch?v=7naohHI2PHQ

Если вас интересует, как снять стартер на ВАЗ 2115, то вы можете делать все по приведенному в статье алгоритму – технология снятия стартера для четырнадцатых и пятнадцатых ВАЗов идентична.

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

Втягивающее реле щёлкает, но двигатель вращается. В этом случае необходимо проверить все соединения силовых проводов. От аккумулятора к втягивающему реле и от втягивающего реле в корпус стартера. Если ток присутствует, то проблема, скорее всего в самом электромоторе (как правило, сгоревший ротор или щётки).
При повороте ключа сразу же гаснут лампы приборной панели. Двигатель при этом не вращается. Вероятнее всего, в электродвигателе или реле короткое замыкание. Прекратите попытки запустить двигателя до момента устранения неисправности.
Стартер «закусывает». Это может быть связано как с механическими элементами узла (подшипники, шестерни), так и с проблемами двигателя.
