Замена стартера lada 2115 (ваз 2115) своими руками

Подготовка к замене бендикса: снятие стартера на ВАЗ-2114

Доступ к стартеру можно получить сверху или из-под днища. Рассмотрим второй вариант: закатываем автомобиль на яму, задействуем ручник. Дальше ключом «на 10» откручиваем два винта снизу (фото 1) и по два винта на лонжеронах.

Долой брызговик!

В завершении отворачиваются винты на поперечине (фото 3), чтобы снять брызговик двигателя.

На ВАЗ-2114 заменить бендикс можно одним способом – снимают стартер.

Расположение стартера под капотом отмечено красной стрелочкой

Для этого:

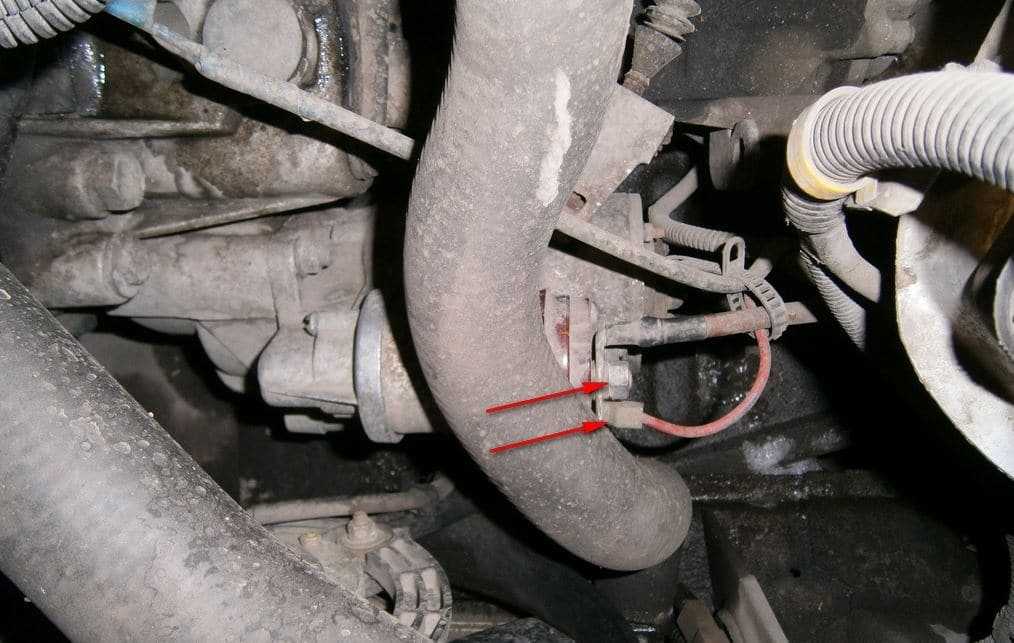

Отворачивают гайку крепежа силового провода к стартеру (фото 1). Снимают клемму, а также отсоединяют колодку с управляющим проводом (фото 2);
Накидным или торцовым ключом откручивают три гайки крепления – ими стартер прижат к картеру;
Узел в сборе теперь можно снять.

Монтаж проводится в обратном порядке.

Артикул и примерная цена на оригинальный стартер ВАЗ 2114

На автомобилях ВАЗ 2114 применяется два основных вида стартеров. С карбюраторным двигателем используется узел с заводским индексом 29.3708. Его стоимость составляет от 3600 рублей.

На автомобилях ВАЗ 2114, на которых стоит инжектор, применяется стартер 5712.3708. Он отличается наличием планетарного редуктора. Присутствие в конструкции передачи позволило повысить обороты двигателя. Поэтому планетарные стартеры получили большую популярность на фоне ранее рассмотренных. При этом автовладельцы карбюраторных ВАЗ 2114 при замене стартера отдают предпочтение узлам с планетарным редуктором. Цена нового такого изделия начинается от 2200 рублей.

В розничной продаже оригинальные стартеры встречаются с артикульными номерами 2108370801006 и 21130370801000. Они являются взаимозаменяемыми, но выбор рекомендуется делать в сторону узла с планетарной передачей независимо от типа силового агрегата автомобиля.

Проблемы со стартером на ВАЗ 2114 и их устранение

Если автомобиль не заводится, стартер не крутит, а тяговое реле характерно щелкает, то проблему следует искать в цепи питания

В первую очередь внимание следует уделить аккумуляторной батарее. Она не должна быть разряжена

Также требуется осмотреть клеммы АКБ. Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой.

Для поиска проблем связанных со стартером его требуется разобрать

В первую очередь внимание следует уделить щеточному узлу. Через него протекает большой ток, что приводит к термическим разрушениям

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали. Пружины должны обладать достаточно высокой упругостью

Недопустимо наличие любых деформаций щеткодержателей.

Самым слабым звеном стартера ВАЗ 2114 являются четыре щетки. Они сильно подвержены износу в результате трения об коллектор

Поэтому при их визуальном осмотре важно не только контролировать отсутствие термических и механических повреждений, но и измерить остаточную длину. Если размер близится к 4 мм, то щетки подлежат замене

В планетарном редукторе имеется смазка. Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

Поэтому при разборке важно промыть шестеренки. Во время сборки редуктор должен быть заполнен свежей смазкой

Ремонт стартеров 29.3708 и 423.3708

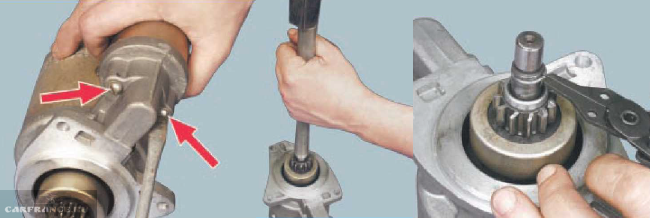

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Уточнение для стартера 29.3708

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

Реле крепится на трёх винтах, а не на двух;
Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Будьте внимательны!

ПРИЗНАКИ И ПРИЧИНЫ НЕИСПРАВНОСТИ

Как и любая другая деталь, находящаяся в постоянной эксплуатации, со временем стартер изнашивается и выходит из строя. Рассмотрим основные признаки, по которым можно определить неисправность устройства:

При включении зажигания двигатель не заводится либо слышны щелчки, но мотор не прокручивается;
После включения двигателя стартер продолжает крутится (не происходит разъединения бендикса и маховика);
Из под капота начинает идти дым с запахом сгоревшей обмотки;
При включении зажигания стартер начинает жужжать, а запуск двигателя происходит только после многократных попыток.

Чтобы определить причину, из-за которой агрегат вышел из строя, необходимо выполнить снятие стартера ВАЗ 2114.

Стоит отметить, что данное устройство обладает хорошей ремонтопригодностью, так что полная замена стартера требуется далеко не всегда – в большинстве случаев его можно вылечить поменяв лишь некоторые комплектующие.

Выделим основные причины выхода из строя стартера:

Не крутит: замкнула обмотка либо заел якорь на втягивающем реле, возможно окислились контакты плюсовой клеммы на АКБ;
Крутит, но с недостаточной скоростью: оборвалась или замкнула обмотка якоря или статора, износились щетки;
Крутит, но не передает обороты на коленвал: холостой ход – типичные признаки неисправности бендикса;
Не отключается после включения мотора: заедание тягового реле либо поломка пружины на муфте свободного хода.

Что нужно знать о реле стартера автомобиля ВАЗ 2115?

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

ВАЗ 2115 стартер

Как снять стартер ВАЗ 2114, подробная инструкция

На самом деле снятие стартера совсем несложная процедура и при этом вам даже не понадобится яма или эстакада, все будет делаться в подкапотном пространстве.

Открываем капот, отсоединяем минусовую клемму от аккумулятора. Отворачиваем хомут воздуховода, который подходит к корпусу воздушного фильтра .

Так же откручиваем сам корпус фильтра он крепится спереди на двух болтиках, а сзади снизу на резиновом соединении, после чего вытаскиваем его. Теперь вы сможете легко добраться до самого стартера.

Дальше, что нужно сделать, это отвернуть провод питания, который подходит к втягивающему реле ключиком на тринадцать, а также выдернуть разъем, он находится рядом.

Теперь можно отвернуть стартер ВАЗ 2114, ВАЗ 215 в зависимости от вашей модели, он крепится на трех шпильках, для этого отворачиваем гаечки и теперь можно смело вытаскивать его для дальнейшего ремонта.

После замены негодной детали устанавливаем его в обратной последовательности. Более подробную инструкцию по замене щеток, бендикса и других деталей мы расскажем в следующих статьях. Удачной дороги и без поломок.

Устройство и крепление стартера на всех переднеприводных автомобилях с 8-клапанным двигателем практически одинаково и процедура замены на ВАЗ 2114 не будет сильно отличаться от этой же операции на другом авто, таком как ВАЗ 2110 или Калина. Для этого понадобится обычный ключ на 13, а также можно использовать головку с трещоточной рукояткой, чтобы сделать все быстро и удобно.

Добираться до стартера на ВАЗ 2114 не очень удобно, так как будет мешаться корпус воздушного фильтра. Его необходимо будет снять, чтобы получить свободный доступ. После того, как ничего не мешается, можно откручивать крепления клемм к втягивающему реле. Они крепятся гайками, которые необходимо открутить:

Когда гайка откручена, необходимо отсоединить еще один проводок, который находится выше, он виден также на фото:

Теперь необходимо открутить гайки крепления стартера к корпусу коробки передач, как это представлено на фотографии ниже более наглядно:

Есть стартеры, которые крепятся на 2 шпильках, а есть — на трех. Так что это стоит иметь ввиду при демонтаже. Когда все гайки откручены, можно аккуратно снимать стартер со шпилек и вынимать из подкапотного пространства:

Если его необходимо заменить, то покупаем новый, цена которого примерно составляет 3000 рублей и производим установку в обратной последовательности.

https://youtube.com/watch?v=7naohHI2PHQ

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

Очистить поверхность стартера от грязи и пыли;

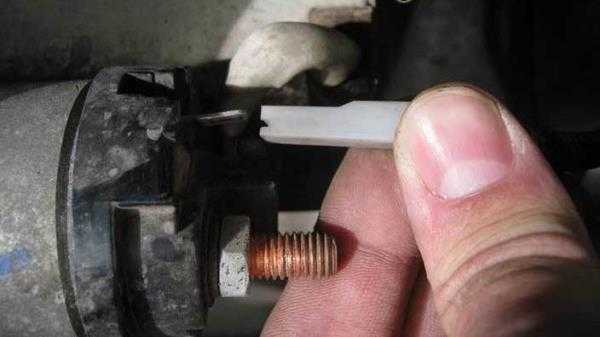

Открутить гайку с болта реле и снять его контакт;
Открутить винты, которые крепят реле к телу стартера;
Снять с торца гайки и разделяем стартер на 2 части;
Изъять старый сердечник и на его место поставить новый;
Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

https://youtube.com/watch?v=7naohHI2PHQ%2520

Замена стартера на ВАЗ 2114 своими руками

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
Конструкция устройства имеет медные болты и языковидный элемент;
К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
При наличии контакта, втягивающее реле щелкает и включается в работу;
Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Стартер ВАЗ 2114 не крутит, причины и неисправности

Конечно перед снятием стартера нужно выяснить может дело совсем и не в нем, а для этого нужно хоть немного знать какие у него бывают неисправности.

Основные неисправности стартера ВАЗ 2114

Неисправен бендикс (обгонная муфта).
Замкнула обмотка статора или якоря.
Неисправно втягивающее реле .
Износ или зависание щеток.
Износ втулок.

Все эти неисправности относятся к стартеру, но бывают и другие причины при которых не крутит стартер это окисление или плохой контакт на клеммах аккумуляторной батареи или вообще полный ее разряд, обрыв проводов питания которые подходят к стартеру, а возможно неисправен и замок зажигания или его контактная группа.

Такие причины как окисление клемм аккумулятора легко устраняются самостоятельно, для этого их надо всего-навсего почистить и смазать техническим вазелином или литолом, что у вас имеется в наличии, а разряженный АКБ разумеется зарядить.

Если причина возникла в контактной группе, можно попробовать зачистить контакты, но если это не помогло, то скорее всего она подлежит замене, а возможно придется и полностью заменить замок зажигания.

Неисправности, которые связаны непосредственно со стартером без его снятия устранить будет невозможно, поэтому этот момент рассмотри более подробно.

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.
