Регулировка и замена звукового сигнала

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Что делать если сканер не видит ЭБУ Ваз 2114

Итак, почему сканер не видит ЭБУ Ваз 2114? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства.

Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Диагностика автомобиля при помощи сканера

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
2. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.
3. На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov).

В этом случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Проверка работоспособности

Прежде чем винить в неисправности сигналов заднего хода именно датчик, убедитесь, что устройство действительно утратило свою работоспособность. Для этого проведите диагностику:

• Выверните колеса в левую сторону до упора и посмотрите на датчик со стороны водителя — сбоку КПП располагается защита, а внутри нее контакты;
• Уберите эту защиту и осмотрите устройство. Там же есть два контакта, идущие на датчик;
• Замкните контакты на концевых выключателях лягушки (это тот самый датчик заднего хода) и заведите мотор, включив при этом заднюю передачу;
• Если все хорошо, провода и контакты исправны, тогда включатся белые фары;
• Если фары не горят, с помощью тестера проверьте напряжение на проводе (оранжевого цвета) и массе;
• При наличии напряжения проверьте плату лампочек и качество контактов.

Причины неполадки и способы устранения

Есть несколько наиболее распространенных причин, из-за которых ДЗХ выходит из строя. Но им есть противодействия, способные вернуть датчик к работе.

Причины неполадки	Действия
Окислились контакты на проводке	Их достаточно тщательно очистить и вернуть обратно. При этом минусовая клемма АКБ должна быть отключена
Разболтался датчик	По мере эксплуатации датчик может выходить со своего посадочного места. Вкрутите его плотнее
Отсутствует контакт с проводкой в КПП	Проверьте состояние контактов, проводов. Зачистите или замените поврежденные элементы
Отсутствует контакт между штекером и блоком предохранителей	Также проверьте состояние контактов, зачистите, поменяйте проводку
Перегорел предохранитель	Здесь исправить ситуацию можно только путем замены предохранителя

В некоторых ситуациях датчик исправен, контакты целые и проводка невредима. В этом случае перегорели сами лампочки. Их достаточно просто заменить.

Диагностика системы

В случае обнаружения признаков поломок не нужно сразу снимать и ремонтировать МЗ. Сначала должны проверяться свечи, чтобы сделать это, они извлекаются из гнезд, предварительно от свечей отсоединяются высоковольтные провода. Свечки следует внимательно осмотреть, очистить от нагара и отложений, после чего заново проверить.

На этих устройствах допускается коричневый цвет, но копоть и нагар — нежелательны. Если есть необходимость, нужно также отрегулировать зазор между самим элементом и электродами. Более подробная инструкция по диагностике модуля своими руками приведена на видео ниже (автор видео — Алексей Романов).

Как быстро в домашних условиях проверить работоспособность катушки:

1. Разумеется, быстрее и проще всего будет установить заведомо рабочий блок, но вряд ли кто-то будет возить с собой рабочий запасной прибор.
2. Когда двигатель работает, попробуйте постучать по катушке. В том случае, если вы заметили изменения в работе мотора, это говорит о том, что внутри устройства плохой контакт.
3. Наиболее точные результаты может дать диагностика мультиметром. Вам необходимо произвести замер сопротивления парных выводов катушек, в частности, первой и четвертой, а также второй и третьей. Параметр должен составлять 5.4 кОм, если значения отличаются, устройство нужно ремонтировать или менять.

Основные неисправности

Если с высоковольтными проводами ВВ или проводкой в целом происходят неисправности, это отразится:

• на функционировании двигателя — агрегат не сможет работать на полную мощность;
• на функционировании оборудования;
• на работе оптики и прочих систем.

В целом неисправности проводки делятся на несколько типов — поломки системы зажигания и датчиков. В зависимости от типа определяется и порядок диагностики. Чтобы порядок был правильным, изначально нужно разобраться в типе неисправности.

Поломки зажигания

Признаки неисправностей схемы управления инжектора, которые помогут определить порядок действий:

• потеря мощности мотора;
• появление провалов в мощности при нажатии на газ;
• неустойчивые холостые обороты;
• некорректная работа одного либо нескольких цилиндров.

Порядок выявления поломки начинается с диагностики наличия искры ВВ проводов:

• включается зажигание;
• с ВВ провода первого цилиндра необходимо демонтировать наконечник;
• наконечник нужно поднести к металлу, но не прижимать (расстояние между наконечником и металлом — около половины см);
• затем включается стартер и вы проверяете, есть ли искра, аналогичная операция повторяется со всеми свечами (автор видео — Домашний автомастер. Ремонт автомобилей.).

При отсутствии искры нужно искать проблемы в катушках либо цепи генератора, порядок действий следующий:

• диагностируется катушка;
• проверяется модуль;
• затем нужно проверить блок управления.

В этом случае измеряется сопротивление. Для диагностики сопротивления катушки используется тестер. Вам необходимо произвести замер сопротивления первичной, а также вторичной обмоток. Уровень сопротивления должен соответствовать норме, если сопротивление неправильное, возможно, потребуется замена обмоток.

Что касается диагностики модуля, то она также производится с помощью тестера — вам нужно замерить сопротивление на парных ВВ проводах. Уровень сопротивления должен составлять 5.4 кОм. Если сопротивление другое, то вы нашли причину поломки.

Поломки датчиков

Как известно, автомобили этой модели оборудованы множественными датчиками, выход из строя которых также может стать причиной нестабильной работы двигателя. Поскольку проводка в моторном отсеке может привести к проблемам в работе агрегата, перед тем, как менять датчики, нужно попытаться пошевелить колодки и разъемы. Возможно, проблема заключается именно в плохом соединении.

Большую часть регуляторов можно проверить с помощью тестера, как правило, о выходе из строя датчиков сообщает лампа Чек на контрольном щитке. Что касается таких регуляторов, как холостого хода и массового расхода воздуха, то об их выходе из строя вы сможете узнать после диагностики, которая производится методом отключения. В том случае, если мотор вовсе не заводится, нужно проверить датчик коленчатого вала.

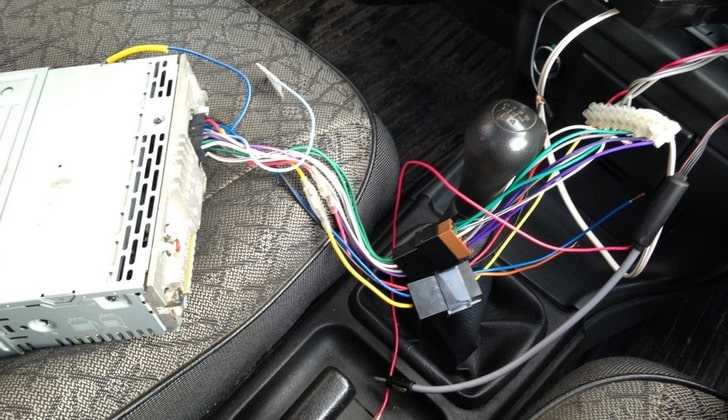

Как подключить магнитолу

Рекомендации по подключению головного акустического устройства к бортовой сети:

1. Перед тем как подключить магнитолу на ВАЗ-2114, необходимо найти в штекере силовые провода с красной и желтой изоляцией, которые применяются для подачи положительного питания. Дополнительный черный кабель предназначен для коммутации отрицательного сигнала питания.
2. Подключить разъем головного устройства к отрицательному и положительному полюсам питания, используя в качестве точки коммутации штекер прикуривателя. Допускается подсоединение минусового провода к ближайшему болту «массы», приваренному к кузову.
3. Вывести акустические кабели от громкоговорителей, установленных в передних дверях и на полке багажного отделения. Провода соединяются с соответствующими выходами на штекере магнитолы. Запрещено объединять минусовые выводы колонок в единую цепь или коммутировать выходы на кузов автомобиля.
4. Все стыки требуется защитить при помощи изоляционной ленты или трубки, для повышения прочности соединения рекомендуется использовать клеммы или пайку.
5. Антенна радиоприемника располагается на крыше автомобиля, возможна установка активной антенны на внутренней части лобового стекла. Провод проводится под декоративными элементами отделки салона внутрь приборной панели. Коммутация к магнитоле выполняется напрямую или через переходник.

Для повышения надежности рекомендуется подсоединение к клеммам аккумулятора.

Проводка прокладывается через моторный отсек (гофрированный защитный рукав). Кабель с красной изоляцией подсоединяется через переключатель питания.

Подключение и установка магнитолы на ВАЗ-2109 с «низкой» панелью приборов производится по аналогичной методике. Машины с «высокой» панелью имеют штатное гнездо для головного оборудования, размещенное выше центральных дефлекторов вентиляционной установки. Для подачи напряжения используются клеммы прикуривателя или аккумулятор, допускается включение части питания через контактную группу в замке зажигания.

Поскольку схема прямой коммутации автомагнитолы к бортовой сети машины приводит к ускоренному разряду аккумуляторной батареи, то рекомендуется использовать комбинированное подсоединение через замок зажигания. Провод желтого цвета выходит к положительной клемме прикуривателя, а красный подключается к контакту замка ACC. Для включения оборудования требуется повернуть ключ в личинке. Но ток, потребляемый акустическим оборудованием в режиме покоя, не превышает 25-30 мА, что обеспечивает сохранение уровня заряда аккумулятора.

Работа инжекторного двигателя

Нормальная работа двигателя внутреннего сгорания обусловлена слаженным действием всех узлов. Процесс сгорания топлива регулируется электронным блоком. Применяются такие системы, отвечающие за работу инжекторного мотора 2115, 2114 моделей:

• подготовка воздуха;
• топливоподача;
• электронная система управления двигателем (ЭСУД);
• зажигания;
• газораспределения;
• выхлопная;
• охлаждения;
• маслосистема двигателя.

Система ЭСУД на автомобиль Приора или ВАЗ 2115 управляется электронным блоком управления (ЭБУ). Стабильная работа блока во многом зависит от состояния датчиков. ЭБУ обрабатывает информацию, полученную от различных источников. На основании анализа выдается команда на открытие форсунок.

Датчик положения распредвала указывает процессору на реальное расположение поршней в данный момент. Принцип действия основан на эффекте Холла. При приближении зубьев шестерни к устройству на выходе появляется электрический сигнал. В Приоре и других автомобилях шестерню устанавливают на вал управления клапанами. Она посажена на шпонку. На шестеренке распределительного вала отсутствует один зуб.

Впадина выставляется напротив датчика. Нельзя допускать смещения метки. Такие положения распределительного механизма соответствуют выдвижению поршня первого цилиндра в верхнюю мертвую точку.

При изменении положения распредвала ВАЗ 2114 возникает переменное магнитное поле. Чувствительный элемент формирует импульсный сигнал. ЭБУ подсчитывает количество импульсов и выдает необходимые команды.

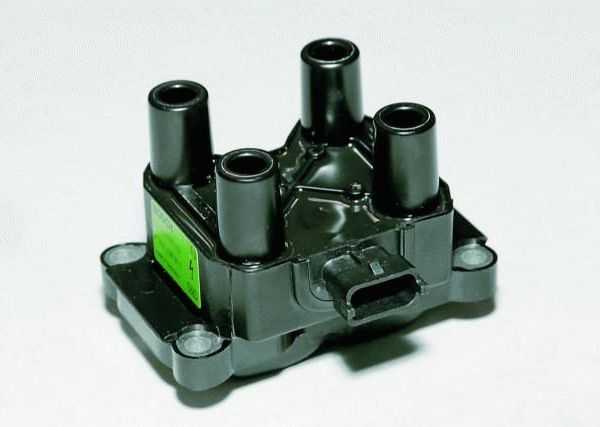

Конструкция

Устроен модуль зажигания достаточно сложно, поскольку в нем объединяется техника и электрика. Девайс служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

• Раздельные;
• Блочные.

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

• Высоковольтные провода;
• Клеммы с низким напряжением;
• Вторичная и начальная обмотка;
• Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Проверка

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллографа. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

• 12-вольтной лампочки;
• Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

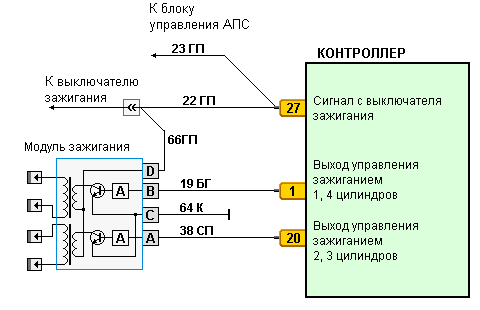

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
3. В нормальном состоянии показатель напряжения будет составлять 12В.
4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

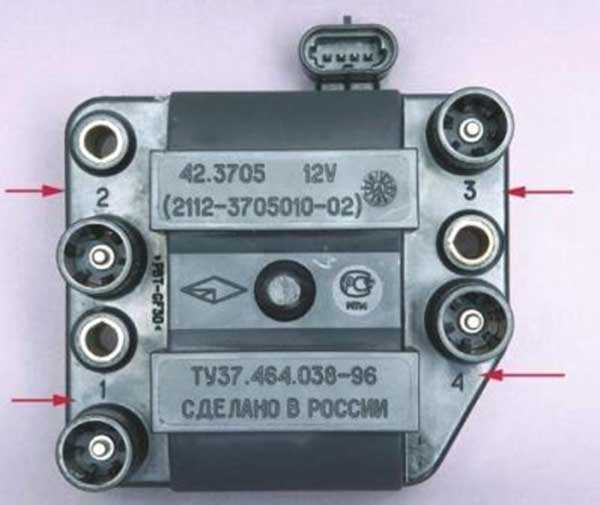

1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

• Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
• Отключите от модуля зажигания четыре высоковольтника;
• Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
• Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
• На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Описание модуля зажигания

Принцип работы и устройство

Модуль зажигания на ВАЗ 2114 являет собой модернизированную систему запуска двигателя, принцип функционирования которой особо не отличается от более старых систем. В более старых версиях отечественных ВАЗов напряжение для воспламенения горючей смеси генерировалось в результате размыкания контактов на трамблере. В данном же случае функцию образования импульсов выполняют сигналы от блока управления.

Основной элемент системы — блок

Этот блок осуществляет сбор импульсов от регуляторов мотора и впоследствии формирует управляющий сигнал, который передается на сам модуль. В этом модуле из напряжения электроцепи формируется высоковольтный импульс, передающийся на свечи.

Что касается устройства, то на двигателе 16 или 8 клапанов МЗ включает в себя две катушки, предназначение которых заключается в выработке высоковольтного импульса. Для создания сигнала также используется двухканальный коммутатор. Эти элементы заключены в корпус, который обычно изготовляется ил пластмассы.

На корпусе расположен специальный разъем для подключения питания и передачи сигналов, а также выводы для соединения с высоковольтными проводами. Неотъемлемой частью любого блока является катушка и замок, без которых его нормальная работа невозможна. Модуль зажигания ВАЗ 2114 фото приведено выше.

Где располагается?

Если вы решите осуществить ремонт или, к примеру, перенос модуля зажигания ВАЗ 2114, то в первую очередь вам нужно узнать, где расположено устройство. Найти МЗ не так сложно, для этого требуется взять один из высоковольтных кабелей и провести по нему рукой до пластикового корпуса. Это и есть сам МЗ.

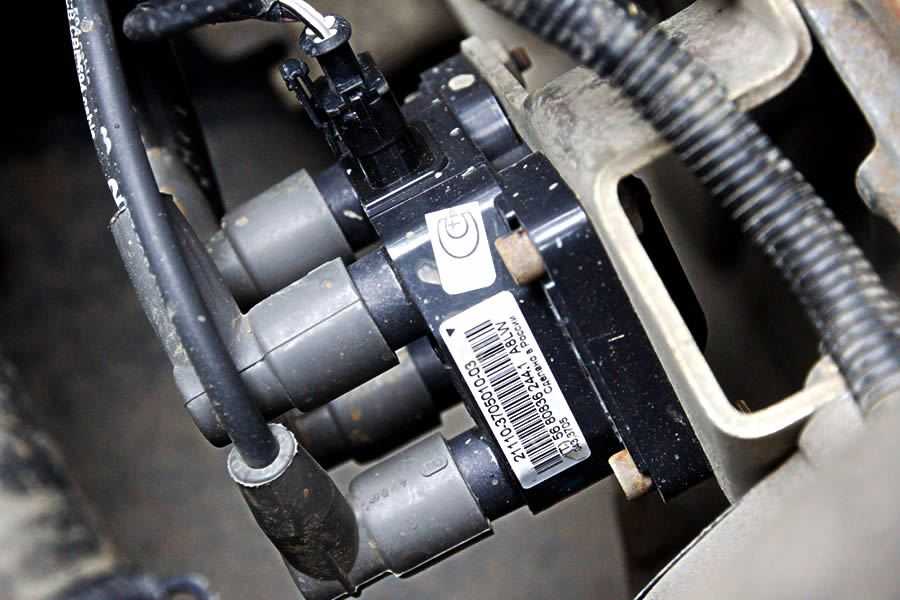

Место расположения МЗ на «четырке»

Замена реле поворотов Ваз 2114

Теперь время поговорить о том, как поменять реле поворотов на ваз 2114. Для производства всех работ понадобится: — терпение и свободные руки.

Инструкция по замене:

Автомобили могут быть укомплектованы звуковыми сигналами типов С-304 и С-305 (разборные) или 20.3721-01 и 201.3721-01 (неразборные).

Звуковой сигнал находится в моторном отсеке и закреплен на кронштейне, приваренном к панели рамки радиатора.

Схема включения звукового сигнала:

1 — звуковой сигнал; 2 — монтажный блок; 3 — выключатель звукового сигнала; К6 — реле включения звукового сигнала; А — к источникам питания.

Вам потребуются: ключ «на 13», отвертка.

1. Отсоедините провод от клеммы «—» аккумуляторной батареи.

2. Снимите облицовки радиатора (см. «Снятие и установка облицовок радиатора») и отсоедините два провода от выводов сигнала.

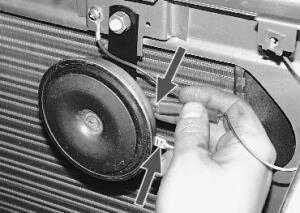

3. Отверните гайку крепления кронштейна сигнала к кузову…

4. …и снимите звуковой сигнал.

5. При необходимости отверните гайку крепления и снимите кронштейн с корпуса сигнала.

6. Зачистите окисленные выводы сигнала.

7. Зажмите в тиски сигнал за кронштейн и подсоедините провода к аккумуляторной батарее и к выводам звукового сигнала («—» к верхнему выводу сигнала, «+» к нижнему).

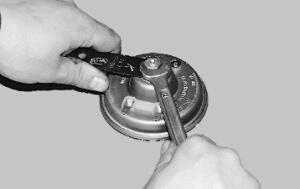

8. Поворачивая регулировочный винт в соответствующую сторону, добейтесь громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.

9. Устанавливайте звуковой сигнал и все снятые детали в последовательности, обратной снятию.

Источники

• http://ladaservice.info/vaz-2113-2115/elektrooborudovanie-vaz-2113-2115/zamena-zadnih-fonarej-vaz-2114/
• http://ladaservice.info/vaz-2113-2115/elektrooborudovanie-vaz-2113-2115/rele-povorotov-vaz-2114/
• http://vaz-2115i.ru/2013/07/24/regulirovka-i-zamena-zvukovogo-signala/

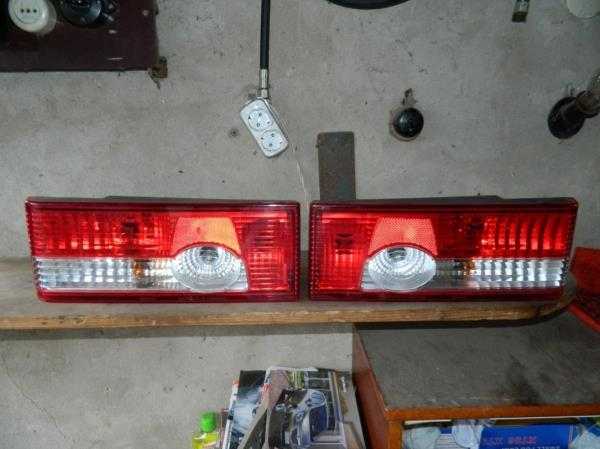

Почему не работают ФЗХ

Есть несколько причин, из-за которых ФЗХ могут выйти из строя. Попробуем разобраться в них.

Причин выхода из строя ФЗХ достаточно много, потому водитель обязан знать, как именно устранить тот или иной тип поломки.

Блок ЗФ

Демонтаж платы задних фонарей

Чтобы снять плату, вам потребуется провести несколько простых манипуляций:

• Откройте багажник;
• Извлеките из пространства все лишнее, чтобы это не мешало работе;
• Уберите декоративную обшивку;
• Демонтируйте кожух, выполненный из пластика;
• Извлеките заднюю панель;
• Получив доступ к патрону и лампе подсветки номера, можете извлечь устройства;
• Снимите крепежные шпильки датчика заднего хода и саму фару.

Многие путают датчик заднего хода с датчиком скорости, поскольку располагаются данные устройства в непосредственной близости друг от друга.

Демонтажные работы

Проверка работоспособности датчика

Если задние фары не включаются, виновником может служить датчик заднего хода, то есть лягушка в народе.

Снимите с датчика контакты и зажмите их между собой, после чего включение зажигание. Если при этом свет появился, датчик нуждается в замене. Если же света все равно нет, нарушена целостность цепи, а с самой лягушкой все хорошо.

Замену датчика выполняют достаточно просто:

1. Поставьте автомобиль на яму или эстакаду;
2. Включите ручной тормоз;
3. Снимите защиту с днища, открыв доступ к коробке передач;
4. Уберите контакты от старого датчика;
5. Подставьте под датчик пустую емкость и демонтируйте лягушку. Емкость нужна потому что при извлечении устройства будет вытекать масло из коробки передач;
6. Демонтируйте старую лягушку, вставьте на ее место новую;
7. Дайте автомобилю немного постоять;
8. Проверьте уровень масла внутри коробки переключения передач;
9. При необходимости долейте масло до необходимого уровня;
10. Выполните обратную сборку.

Подобный ремонт вполне можно выполнить своими руками, а цена вопроса составит примерно 250 рублей. Именно столько сейчас стоит новый датчик для ВАЗ 2114.

Проблема с лампочкой

Не редко задние фонари прекращают нормально функционировать по причине выхода из строя самой лампочки.

• Для ее замены необходимо отсоединить колодку с проводами, извлечь панель контактов от фонаря. Тут достаточно просто сжать боковые фиксаторы, чтобы достать пластиковую панель;
• Немного надавливайте на патрон и выкручивайте ее движениями против часовой стрелки;
• Проверьте состояние контактов и проводки;
• Вкрутите новую лампочку, которая соответствует установленной ранее;
• При необходимости до вкручивания новой лампы зачистите контакты, прозвоните проводку тестером. Возможно, произошел обрыв в цепи, потому новая лампочка результата не даст.

Проблемы с предохранителем

Довольно часто задние фонари отказывают в работе из-за того, что перегорает предохранитель. Всем владельцам ВАЗ 2114 желательно знать, где располагается этот предохранитель и как выполняется его замена.

Находится искомый предохранитель в соответствующем блоке с предохранителями — слева под рулем. Снять его можно одним движением руки, ничего выкручивать и закручивать не придется.

Убедитесь методом визуального осмотра, что средняя часть целая. Но так просмотреть перегоревшую перемычку не всегда удобно. Лучше включите габаритные огни, не извлекая при этом предохранитель. Вооружитесь прибором для проверки напряжения. Если один конец будет гореть, а второй нет, тогда предохранитель действительно вышел из строя.

Чтобы поменять предохранитель, вытащите его из блока при помощи пинцета, после чего на место старого устройства установите новый прибор.

Дабы избежать проблем с задней оптикой и фонарями заднего хода в частности, рекомендуем подумать над вопросом тюнинга, доработки этого узла. Сегодня есть множество вариантов по изменению внешности автомобиля, которые одновременно с этим повышают надежность и эффективность работы всей задней системы фар.

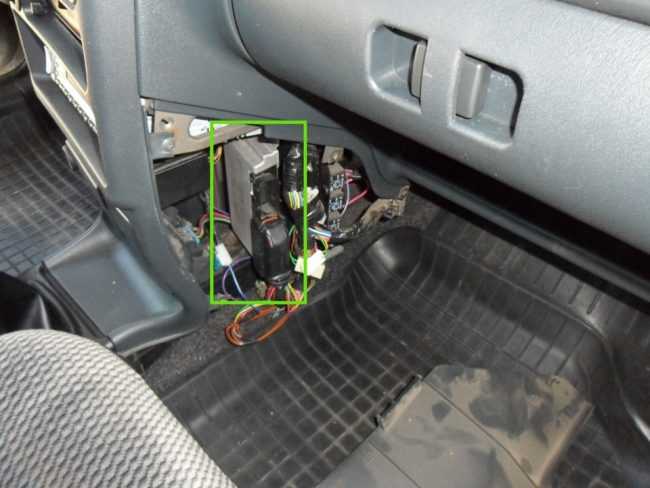

Где находиться ЭБУ на Ваз 2114

В автомобиле ВАЗ 2114 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.

Расположение ЭБУ ВАЗ 2114

В автомобилях, оборудованных 1.6- и 1.5- литровыми моторами с ЭБУ нового образца масса берется с приваренной шпильки. Сама шпилька фиксируется на металлическом корпусе контрольного щитка у тоннеля пола, неподалеку от пепельницы. Во время производства инженеры ВАЗ, как правило, ненадежно фиксируют эту шпильку, так что со временем она может разболтаться, соответственно, это приведет к неработоспособности некоторых устройств.

Где они находятся?

Но знать об их наличии в вашем автомобиле модели ВАЗ 2114 — мало. В случае возникновения неполадок, когда электронный блок управления получает некорректные данные от сигнализирующих устройств, их приходится менять.

Как ни крути, каждый датчик, который перестал должным образом функционировать, передавать корректные данные о состоянии систем на электронный блок управления, подлежат замене. Практически все датчики стоят не более нескольких сотен рублей. Но даже низкая стоимость и маленькие размеры не являются показателем ненужности этих девайсов. Своевременно меняйте устройства.

Для этого необходимо понимать, как до того или иного датчика добраться. Потому предлагаем вам ознакомиться с расположением ключевых устройств сигнализации и измерения.

Датчик	Расположение
Давления масла	На 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров, а на 16 клапанных — слева с торца корпуса подшипников распределительного вала
Температуры жидкости охлаждения (датчик температуры двигателя)	Ищите его около вкусного патрубка рубашки охлаждения ГБЦ
Уровня жидкости охлаждения	Находится непосредственно на бачке, внутри которого охлаждающая жидкость (тосол или антифриз). Выглядит как простая крышка из пластика, соединяющаяся с электроразъемом
Уровня тормозной жидкости	Это поплавочное устройств, расположенное внутри бачка с тормозной жидкостью
Холостого хода (РХХ)	Ищите около дроссельной заслонки на дроссельном узле
Массового расхода воздуха	Его вы найдете возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
Положения дроссельной заслонки	Находится на корпусе дроссузла
Положения коленчатого вала (датчик синхронизации)	Его место расположения — возле шкива привода электрогенератора
Положения распредвала (датчик фаз)	Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
Кислорода (лямбда зонд)	Устанавливается перед резонатором в приемном коллекторе системы выхлопа
Детонации	Располагается между 2 и 3 цилиндрами около вентилятора
Уровня топлива	Его следует искать внутри заборной камеры бака с горючим
Скорости	Находится непосредственно на коробке переключения передач
Неровности дороги	Ищите возле чашки со стороны правого брызговика. Добраться можно через подкапотное пространство
Температуры окружающей среды	Установлен он прямо за передним бампером, ровно посередине

Каждый датчик имеет свое строго отведенное место. Изучив участки их расположения, вы сможете без особых проблем выполнить замену устройств в случае поломок или возникновения неисправностей.

Одни измерительные и сигнализирующие устройства располагаются буквально на поверхности, потому проводить дополнительные демонтажные работы не придется. Чтобы добраться до других, придется серьезно поковыряться в своем ВАЗ 2114, снять не малую часть деталей.

От их работоспособности зависит целостность вашего автомобиля, безопасность водителя, пассажиров и всех остальных участников дорожного движения. Потому к датчикам относитесь с соответствующим уважением, следите за их состоянием и вовремя меняйте при возникновении такой необходимости.

 Загрузка …
