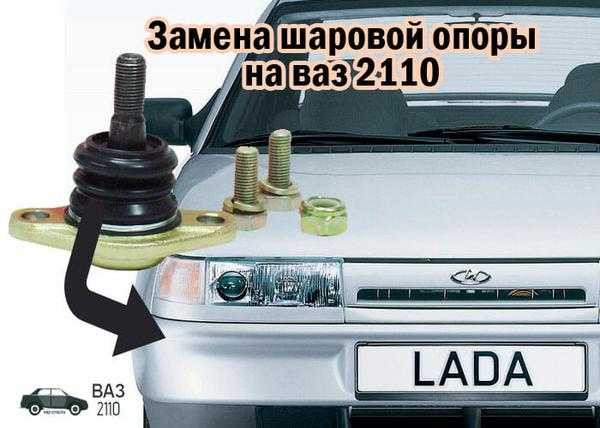

Ремонт и замена шаровой опоры на ваз (lada) 2111

Выбор запчасти

Каталожный номер оригинальной детали Lada 2108-2904185. Заменители: Monroe L70003, Moog LA-BJ-0063, TRW JBJ156, Lemforder 15456 01. Рекомендуем отдавать предпочтение производителям:

• Домкрат;
• Ключ для колесных болтов;
• Проникающая смазка;
• Рожково-накидной ключ на семнадцать, девятнадцать;
• Молоток;
• Металлическая щетка;
• Медная смазка;
• Динамометрический ключ;
• Съемник пальцев шаровых опор.

Вначале стоит отметить, что процедура замены шаровой ВАЗ 2110, 2111, 2112 справа и слева идентична.

1. Ослабьте колесные болты, поддомкратьте и снимите колесо.
2. Нанесите проникающую смазку на нижнюю гайку крепежа пальца шаровой, а также на два болта крепежа опоры к поворотному кулаку.

Открутите гайку крепления пальца шаровой опоры с помощью ключа на девятнадцать.
Установите съемник и выдавите шаровой палец из кулака. Для снятия пальца без съемника ударьте молотком в проушину, куда он вставлен. После двух-трех ударов палец выскочит.
Ключом на семнадцать открутите два болта крепления опоры к кулаку.
Отведите поворотный кулак в сторону и демонтируйте опору.
Очистите место посадки и установите новую опору.

Наживите и закрутите болты крепежа опоры к кулаку. Резьбы болтов нужно предварительно почистить и нанести медную смазку.
Нанесите медную смазку на резьбу пальца шаровой и закрутите крепящую гайку.

Момент затяжки:

1. Гайка пальца шаровой опоры – 70 Нм.
2. Болты крепежа опоры к кулаку – 55 Нм.

Наглядно процедура замены шаровой опоры ВАЗ 2110, 2111, 2112 в этом видео:

Как поменять: пошаговая инструкция

Работать лучше на яме.

Домкратом поднимают переднюю часть автомобиля с проблемной стороны.

Отворачивают гайки крепления и снимают колесо.

Откручивают гайку — крепление шарового пальца.

Затем снимают болты, расположенные по краям опоры — крепление к поворотному кулаку.

Вставляют съёмник и выжимают палец из рычага (см

фото).

Просят приятеля осторожно отжать нижний конец рычага монтировкой.

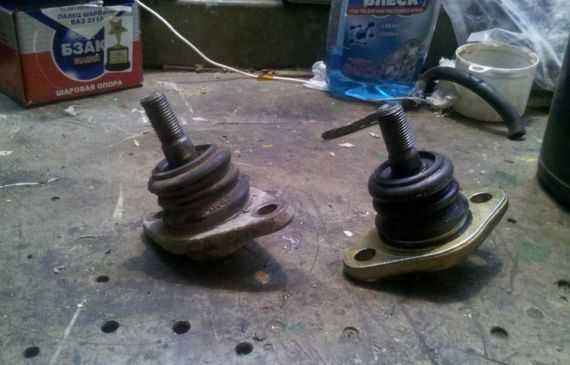

Извлекают старую деталь.

Ставят на её место новую и прикручивают к поворотному кулаку болтами.

Вручную направляя палец в проушину, просят приятеля медленно опустить рычаг.

Закрепляют гайку, фиксирующую палец.

Возвращают на место колесо и опускают автомобиль.. Так же меняется шаровая на современных Вазах от 2108 до Гранты.

Так же меняется шаровая на современных Вазах от 2108 до Гранты.

Видео замены на ВАЗ 2110

Операцию, с которой часто обращаются на СТО, можно сделать в домашних условиях даже одному автовладельцу. Но если есть приятель, операция займёт до часа, а стоить будет в разы дешевле.

Сама конструкция и место установки шаровых опор подразумевает под собой максимально жёсткие условия эксплуатации. Практически вся нагрузка массы транспортного средства приходится на одну небольшую точку в виде поверхности шара пальца. А если учесть вес багажа и пассажиров, перегрузки при агрессивной езде и отвратительное качество дорог, то сразу становится ясным, почему этот узел требует к себе такого пристального внимания. Благо, на автомобиле ВАЗ 2110 замену можно провести своими руками.

Особенности узла

В задачу шаровой опоры входит соединение колесной ступицы и рычага подвески. Благодаря такой конструкции удается значительно уменьшить давление на рычаг при движении автомобиля. Конструктивно, это шаровый шарнир, который выполняет функцию свободного сочленения деталей подвески.Стоит помнить, что шаровая опора набита изнутри смазкой. Именно этот момент позволяет избегать быстрого износа детали. Крепится опора на рычаг с помощью трех болтов, такое крепление позволяет наиболее оптимально располагать нагрузку на деталь. Шарнир заканчивается пальцем с резьбой, именно на него закрепляют проушину ступицы.

Диагностика

Водителю важно уметь правильно оценить техническое состояние шаровых опор. Тут имеется некоторая сложность, часть симптомов может указывать и на другие проблемы подвески, поэтому очень важно тщательно производить диагностику

при проезде по кочкам и неровностям.
повышенный износ резины на колесах

При любых подозрениях на неисправность шаровой опоры важно провести подробный осмотр детали. Зачастую проблема возникает из-за повреждения пыльников, в этом случае проблема будет видна визуально

Если пыльник поврежден, то замена детали просто неизбежна. В случае, когда данная деталь не имеет визуальных неисправностей, стоит проверить наличие люфта. Для этого пробуем пошевелить рычаги монтировкой, при исправной шаровой это сделать не получится, если есть видимый люфт, то стоит подумать о ремонте подвески.

Процесс замены

Обратите внимание, что замену необходимо производить с двух сторон. Перед началом работы обязательно поставьте машину на ручной тормоз, а также зафиксируйте ее с помощью противооткатных упоров

Для работы выбирайте ровную площадку. За несколько часов до ремонта заливаем все резьбовые соединения жидким ключом. Работа производится в следующем порядке:

• Вывешиваем колесо на домкрате, после чего его снимают;
• Откручиваем гайку, которая крепит опору к стойке автомобиля;
• Далее ослабляем болты, крепящие шаровую к ступице, полностью раскручивать их пока не стоит;
• После этого выпрессовываем шарнир с помощью съемника. Если его в наличии нет, то наставляем зубило между рычагом и проушиной ступицы, ударами молотка вбиваем его в эту щель, постепенно опора отойдет;
• Откручиваем болты полностью;
• Устанавливаем новую опору. Для этого ставим ее на место, и закрепляем болтами к ступице;
• Далее заводим палец в отверстие на стойке, и с помощью затягивания гайки прижимаем стойку к проушине ступицы.

графитной смазкойВыводы

Проверка

Так как шаровая опора постоянно находится под нагрузкой (вес автомобиля, давление со стороны стабилизатора поперечной устойчивости и переднего рычага), то для проверки состояния нам понадобится разгрузить колесо автомобиля, то есть вывесить его. Затем берём колесо двумя руками за верх и низ и пытаемся раскачать его в противоположные стороны.

Не каждый стук говорит о том, что шаровая подлежит замене. Следует позвать помощника и попросить его надавить на тормозную педаль — если стук пропал, значит, люфт принадлежит изношенному ступичному подшипнику.

Затем берём монтировку, просовываем её между рычагом и продольной тягой — раскачиваем рычаг в вертикальной плоскости, прислушиваемся к стуку или же положив свободную руку на чашку опоры, пытаемся зафиксировать небольшие удары.

Процесс замены

Когда требуется съёмник

В процессе эксплуатации авто части опоры подвергаются воздействию коррозии, трения и высоких температур. В результате составные части намертво «приклеиваются» одна к другой. Особенно часто это происходит с конусом и гнездом.

Раньше проблема решалась просто — кувалдой и газовой горелкой. Применять такой метод не рекомендуется, ведь можно легко повредить рулевые тяги. Избежать проблем поможет съёмник шаровых опор. Рекомендуется иметь его в хозяйстве — этим вы сильно упростите задачу.

Съемник шаровой опоры в рабочем состоянии

• ключ на 17;
• ключ на 19;
• съёмник;
• молоток;
• проникающая смазка;
• домкрат.

Этот болт надо открутить в первую очередь

Приступаем к работе

1. Поднимаем домкратом переднюю часть машины.
2. Снимаем колесо, за которым находится нужная шаровая опора.
3. Наносим на болты и гайки крепления проникающую смазку.
4. Откручиваем нижнюю гайку крепления пальца ключом на 19.
5. Устанавливаем съёмник и с его помощью выдавливаем шаровой палец.
6. Выкручиваем два болта, на которых зафиксирована шаровая опора. Один из них находится спереди, другой — с противоположной стороны.
7. Отжимаем рычаг и вынимаем опору.
8. Смазываем шаровой палец и надеваем пыльник, если планируется установить эту же опору, или ставим новое изделие.
9. Совмещаем отверстие в опоре с резьбой, вкручиваем болты. Повторяем действия, выполненные при демонтаже, в обратном порядке. Работа завершена.

Видео: Как поменять шаровые на ВАЗ 2110

Обязательно своевременно меняйте шаровые опоры — так вы защитите и себя, и свой автомобиль.

Главная →

Обслуживание и Ремонт → Ремонт →

Замена

Конечно, при желании можно обратиться в тот же автосервис, где вам поменяют опоры за некоторую цену. В среднем по России данная услуга стоит в районе пары тысяч за всю работу. Однако заменить опоры несложно, и вы сможете провести эту процедуру сами, тем самым сэкономив некоторое количество денег.

Алгоритм снятия старых шаровых опор:

Поставить автомобиль на ручник, снять клемму АБ с аккумулятора, выставить противооткатные опоры и поднять автомобиль на домкрате около проблемного колеса.

Ослабить удерживающие проблемное колесо болты и снять его.

Открутить гайку крепления шарового пальца.

Установить съемник (можно поддеть монтажкой и постучать молотком) и затем выпрессовать шаровой палец.

Взять какой-либо рычаг и при его помощи отвести рычаг подвески вниз. После этого шаровая опора без особых усилий снимается. Лучше всего на этом этапе заручиться чей-либо помощью, так как в одиночку делать это неудобно.

Вот и все, теперь шаровая опор снята и на ее место можно ставить новую. При выборе новой опоры внимательно изучите ее на наличие дефектов

Основное внимание стоит уделить пыльнику — ведь он напрямую отвечает за продолжительность жизни шаровой опоры. Проверьте, чтобы на нем не было трещин и царапин.

В среднем цена одной опоры на ваз 2110 находится в диапазоне 300-500 рублей. Чтобы исключить возможность покупки некачественной детали, приобретайте опоры только в надежных специализированных магазинах и просите чек.

Установка новой опоры на место

Прикрутить новую шаровую опору к поворотному кулаку при помощи болтов

(ВАЖНО! Когда автомобиль находится на домкрате, не закручивайте все болты до конца)

Отжать рычаг подвески вниз и завести шаровой палец в проушину, затем закрепить его гайкой (опять не до конца).

Опустите автомобиль с домкрата, после чего с силой качните его два-три раза из стороны в сторону, лишь затем затяните все болты и гайки до конца. При этом к гайке шарового пальца прикладывайте усилие 65-95 Н.м, а к болтам поворотного кулака 50-65 Н.м

После стокилометрового пробега обязательно проверьте затяжку болтов.

Вот и все, используя эти знания, вы сможете без проблем заменить шаровые опоры. Главное — не затягивайте с ремонтом, и все будет хорошо.

Источники

• http://vaz-russia.ru/remont-vaz-2110/zamena-sharovoy-oporyi-na-vaz-2110-vaz-2111-vaz-2112.html
• http://avtovx.ru/podveska-stoyki-amortizatory/zamena-sharovyh-opor-vaz-2110-28/
• http://mylada.net/remont/zamena-sharovyx-opor-na-vaz-2110.html

Диагностика

Для проверки не нужно какое-то дорогостоящее оборудование или СТО. Хотя в сервис обратиться не помешает, но кроме него есть ещё парочка способов проверки.

Первый способ

• Поддомкратить автомобиль, чтобы переднее колесо свободно повисло.
• Крепко возьмитесь за него и начните качать. Если есть большой люфт — шаровую придётся менять.

Для второго способа понадобится смотровая яма.

Второй вариант

• Так же, как и в первом способе, поднимают авто.
• Просовывают монтировку или лом в зазор между шаровой и рычагом подвески. Люфт, если он есть, можно заметить без труда.

Нормальным показателем считается, если колесо в обоих способах осталось неподвижно.
