Снятие и установка рулевого механизма ВАЗ 1111

Перед началом работы

Установите рулевое колесо в положение движения автомобиля по прямой.

Снимите передние колеса.

При износе деталей рулевого механизма появляются стуки и увеличивается свободный ход рулевого колеса. С появлением этих признаков сначала проверьте затяжку гаек крепления рулевого механизма и остальных узлов рулевого управления, а затем убедитесь в отсутствии люфтов в шарнирах рулевых тяг и промежуточного вала рулевого управления.

Для ремонта и регулировки рулевого механизма необходимы специальный инструмент и приспособления, поэтому работу рекомендуется делать в специализированной мастерской.

Общие сведения

1. Изнутри салона отверните гайку стяжного болта вилки карданного шарнира промежуточного вала

Обратите внимание: под гайкой установлена пружинная шайба.

2. Выньте стяжной болт.

3

Отсоедините оба наружных наконечника от поворотных рычагов (подробнее см. подраздел 6.4.).

4. Отверните болт крепления и…

5. …отсоедините провод «массы» от картера рулевого механизма.

6. Отверните по две гайки стремянок крепления рулевого механизма к кронштейну с каждой стороны.

7. Обратите внимание: под каждой гайкой установлена плоская шайба.

8. Отверните с каждой стороны по две гайки болтов крепления кронштейна рулевого механизма к подрамнику. Обратите внимание, что гайки самоконтрящиеся.

9. Выньте болты крепления кронштейна.

10. Приподняв рулевой механизм, выньте из-под него кронштейн.

11. Выведите вал приводной шестерни из вилки карданного шарнира промежуточного вала и снимите рулевой механизм через нишу левого колеса.

12. Снимите две скобы втулок опор рулевого механизма. При необходимости сбейте их с помощью бородка.

13. Снимите две втулки опоры рулевого механизма. Порванные или потерявшие эластичность втулки замените.

14. Перед установкой рулевого механизма проверьте, чтобы стремянки свободно входили в отверстия кронштейна. При необходимости подогните стремянки.

15. Совместите метки на картере рулевого механизма и пыльнике.

16. Установите рулевой механизм, введя в отверстие щита передка вал приводной шестерни механизма.

17. Установите на место кронштейн и вставьте в отверстия кронштейна и подрамника левый задний болт крепления кронштейна, так как после соединения вала с вилкой сделать это не удастся. Затем…

18. …помощник должен вставить вал приводной шестерни механизма в вилку карданного шарнира промежуточного вала. Далее установите рулевой механизм в порядке, обратном снятию.

Разборка

Технологию работки рассмотрим на примере передней подвески ВАЗ «Ока», поскольку она конструктивно сложнее. Алгоритм работ такой:

Ставим авто на смотровую яму и вывешиваем передок с нужной стороны;
Снимаем колесо;
Съемником выпрессовываем наконечник рулевой тяги;
Извлекаем из кронштейна на стойке трубопровод тормозной системы;
Делаем пометку на верхнем болту крепления стойки к ступице (он регулировочный и при сборке важно установить его обратно в то же положение, чтобы нарушить углы установки);
Раскручиваем крепежи стойки;

• Под ступицу укладываем упор;
• Выкручиваем гайки крепления верхней опоры к кузову;
• Убрав упор, опускаем ступицу, при этом верх стойки уйдет вниз, что позволит ее извлечь;
• Выводим стойку из кронштейна ступицы;
• Разбалчиваем крепление поперечного рычага к шаровой опоре;
• При необходимости извлекаем шаровую опору (выкрутив крепеж ее пальца, и выпрессовав ее из ступицы);

• Выкручиваем крепление стойки стабилизатора к поперечному рычагу;
• Скручиваем гайки крепления продольной распорки к кронштейну подрамника;

• Разбалтываем крепеж поперечного рычага к подрамнику, снимаем его вместе с распоркой;
• При замене втулок стабилизатора следует открутить крепление его кронштейнов к подрамнику и снять втулки, после чего собрать все обратно;

После этого все составные элементы передней подвески «Ока» будут демонтированы, но еще нужно разобрать саму стойку, для чего необходимы пружинные стяжки. Без них разборку стойки выполнять запрещено, поскольку высока вероятность получения травмы.

Стойка разбирается очень просто:

• Стяжками стягиваем пружину;
• Откручиваем гайку крепления штока амортизатора к верхней опоре;
• Снимаем опору, пыльник, отбойник;
• Стягиваем стянутую пружину;
• Стакан зажимаем в тисках;
• Откручиваем опорную гайку;
• Извлекаем амортизатор-вкладыш;

Сборка стойки выполняется в обратной последовательности.

После ремонта обязательно следует выполнить регулировку углов развала-схождения.

Конструкция подвески

Устройство подвески «Ока» спереди во многом копирует ВАЗ-2108, но имеются и некоторые отличия. Основной разницей является использование подрамника для фиксации рычагов к кузову авто в нижней части на ВАЗ-1111, в то время, как на «Восьмерке» они соединяются с кронштейнами, прикрепленными к кузову. Естественно, несколько отличаются и размеры запчастей.

Передняя подвеска

Передняя подвеска малолитражки включает в себя:

• 2 амортизационных стойки (каждая из них состоит из стакана, амортизатора, пружины, верхней опоры);
• 2 ступиц;
• 2 поперечных рычагов;
• 2 продольных растяжек;
• 2 шаровых опор;
• 1 стабилизатора поперечной устойчивости (со стойками);

Парное количество деталей указывает на то, что один полный комплект их устанавливается на одну сторону авто (левую, правую). Что касается стабилизатора, то в конструкции подвески он один, располагается он поперечно авто и соединяет между собой подвески двух сторон.

Схема подвески на авто очень проста – стакан, пружина, амортизатор и верхняя опора формируют собой основной компонент подвески – амортизационную стойку. В верхней части стойка посредством опоры фиксируется к кузову. Низ же стойки крепиться к ступице болтовым соединением (одно из них регулировочное).

Для предотвращения продольного смещения колеса во время движения, поперечный рычаг удерживается продольной распоркой. Эта распорка одним концов вставляется в рычаг, где и фиксируется гайками, а вторым – крепиться к кронштейну подрамника.

Стабилизатор установлен поперечно авто и своими концевиками подходит к амортизационным стойкам. Концевики этой детали соединены с поперечными рычагами, но не напрямую, а через специальные стойки. В центральной части стабилизатор фиксируется кронштейнами к подрамнику.

Поскольку подвеска – узел высоконагруженный, для снижения ударных нагрузок между ее составными компонентами в местах их соединения используются упругие элементы, изготовленные из резины. К ним относятся сайлентблоки, втулки, упорные шайбы. Указанные резинотехнические элементы относятся к категории расходных материалов и требуют периодической замены.

Особенности и качества

Особенностью подвески МакФерсона является использование амортизационной стойки в качестве поворотного кулака, что и позволяет ее устанавливать на передок. Роль поворотного кулака стойка выполняет благодаря возможности проворачивания вокруг оси, а обеспечивается это использованием шаровой опоры и подшипника, входящего в конструкцию верхней опоры.

Амортизаторы на ВАЗ 1111 и 11113 выполнены в виде вкладышей (картриджей), устанавливаемых в стакан стойки и фиксируемые в нем опорной гайкой.

С завода на «Ока» устанавливаются масляные амортизаторы, которые особой надежностью не отличаются. К тому же они достаточно «мягкие», что отрицательно сказывается на управляемости автомобиля.

Верхние опоры работают в очень сложных условиях – на них приходится основная нагрузка (вес авто, усилия, поступающие на стойку от колеса во время движения). К тому же они принимают участие в управлении авто – благодаря подшипникам, входящим в конструкцию этого узла, обеспечивается проворот стойки вокруг оси. Все эти особенности работы опор приводят к тому, что со временем он изнашиваются и требуют замены.

Задняя подвеска

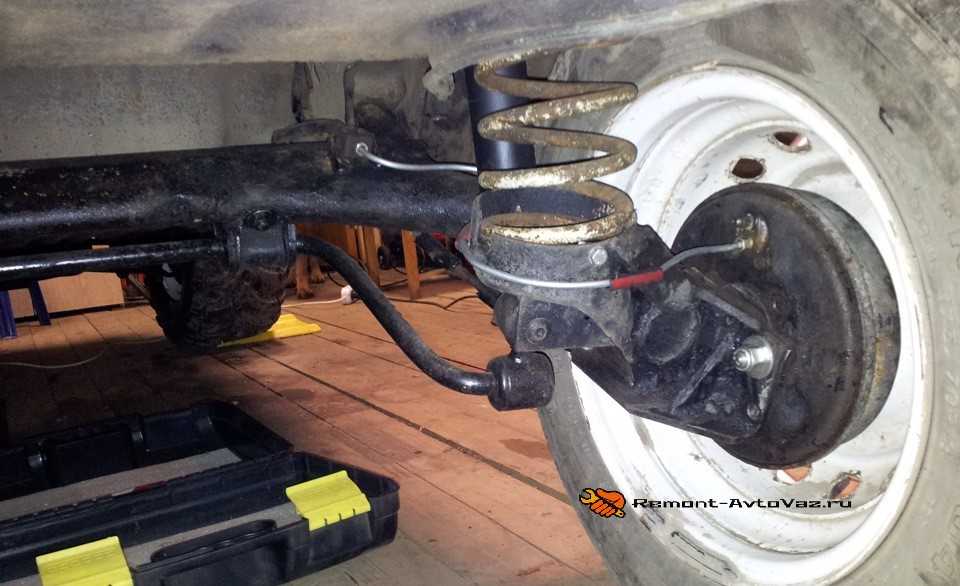

Задняя подвеска – полузависимая, представлена в виде балки, состоящей из двух продольных рычагов и пружинистой поперечины. Между собой указанные компоненты соединены неразъемным соединением (сварены).

Одними концами продольные рычаги крепятся к кузову через кронштейны, на вторых концах их закрепляются ступицы колес.

Амортизация балки осуществляется амортизатором и винтовой пружиной. Причем в «Ока» эти элементы установлены раздельно.

Сзади самыми менее надежными компонентами подвески выступают все те же амортизаторы и резинотехнические элементы, используемые в местах соединения балки с кронштейнами.

Отдельно стоит отметить пружины. Винтовые пружины, установленные как спереди, так и сзади, изготовлены с прута небольшого диаметра. Это обеспечивает высокую упругость пружине, но жесткости недостаточно, что делает малолитражку «валкой» и на поворотах возникают большие крены кузова, что ухудшает управляемость авто.

Тюнинг и доработки

Как уже отмечено, «родная» передняя подвеска на «Ока» оставляет желать лучшего, поэтому многие владельцы малолитражки интересуются, как усилить подвеску и улучшить ее работу. В этом вопросе хорошо помогает тюнинг подвески.

Условно тюнинг этой составляющей на ВАЗ-1111 можно разделить на две категории – с минимальным влиянием на геометрические параметры и серьезная переделка.

В первом случае переработка подвески сводится к замене амортизатора и установке улучшенных по характеристикам резинотехнических элементов. Пружина передней подвески в этом случае не меняется.

На «Ока» помимо заводских амортизаторов можно поставить аналогичные детали с других авто, но здесь важно учитывать их размерные параметры, в частности длину. На передок ВАЗ-1111, к примеру, походят передние амортизаторы от Chevrolet Niva, VW Jetta/Golf 2

Но первые в полностью вытянутом состоянии короче на 1 см, чем «родные» от «Ока», а амортизаторы от VW наоборот – длиннее на 3 см. Поэтому их установка повлечет за собой изменение дорожного просвета. Но как вариант, шток на деталях Jetta 2 можно сточить на 3 см и нарезать на нем резьбу, тем самым подогнав деталь под нужные размеры

На передок ВАЗ-1111, к примеру, походят передние амортизаторы от Chevrolet Niva, VW Jetta/Golf 2. Но первые в полностью вытянутом состоянии короче на 1 см, чем «родные» от «Ока», а амортизаторы от VW наоборот – длиннее на 3 см. Поэтому их установка повлечет за собой изменение дорожного просвета. Но как вариант, шток на деталях Jetta 2 можно сточить на 3 см и нарезать на нем резьбу, тем самым подогнав деталь под нужные размеры.

В обоих случаях, замена амортизатора на более жесткий положительно скажется на управляемости авто и уменьшит «валкость» авто, и при этом переделка практически не повлияет на геометрию всего узла.

Что касается серьезной переделки подвески, то здесь уже все зависит от того, что желает получить владелец на выходе. К примеру, некоторые «Оководы» делают из малолитражки подобие кроссовера. И для этого выполняется лифт подвески, который сводится к тому, что в конструкцию стойки добавляются проставки, при этом амортизаторы также заменяются на более высокие. В результате автомобиль существенно «приподнимается» — увеличивается его клиренс.

В целом, вариантов переделки – множество и ограничиваются они, по большому счету, только фантазией автовладельца. Одни выполняют только усиление подвески, вторые – дорабатывают ее с использованием составляющих из других авто, а третьи – практически разрабатывают с нуля, адаптируя под определенные условия эксплуатации авто.

Неисправности и их признаки

Основными неисправностями подвески автомобиля ВАЗ «Ока» являются:

• Износ и повреждения резинотехнических элементов (сайлентблоков, втулок, опорных шайб);
• Утечка рабочей жидкости из амортизатора;
• Износ шаровой опоры;
• Повреждение пружины;
• Износ верхней опоры;

Передняя подвеска оказывает прямое влияние на управляемость автомобиля, поэтому любые неисправности в ней негативно сказываются на поведении машины на дороге

Состояние же задней подвески хоть и в меньшей мере сказывается на управляемости, но ее техническое состояние также важно

Симптомами проблем являются:

• Стук в передней подвеске, скрипы (при проезде участка с неровностями);
• Недержание колеи (при движении на прямолинейном участке необходимо подруливать, чтобы сохранять траекторию);
• Ухудшение управляемости;
• Неравномерный износ шин;
• Вибрация руля при торможении;

Есть и более специфические признаки, к примеру, явно заметный перекос авто, что бывает в случае с разрушением пружины.

Отметим, что некоторые симптомы могут указывать на неисправности в иных составляющих ходовки – колесных ступицах, рулевом управлении, тормозной системе. Поэтому для более точного определения причины нужна диагностика указанных узлов. После этого выполняется ремонт ходовой, который сводиться разборке ее узлов, дефектовке и установке новых запчастей взамен изношенных.

Износ расходных материалов – наиболее распространенная причина необходимости ремонта подвески. Сайлентблоки, втулки, шайбы обеспечивают гашение колебаний при работе подвески. Но эти детали изготовлены из резины, которая подвержена «старению», расслоению. В результате эффективность их работы снижается. Помимо окружающей среды на состояние резинотехнических элементов влияют также условия эксплуатации автомобиля.

Амортизаторы тоже не отличаются высокой надежностью, к тому же из-за чрезмерной «мягкости» работа этих компонентов на «Ока» оставляется желать лучшего. Самая распространенная их поломка – появление течи рабочей жидкости. Такая неисправность приводит к нарушению работоспособности детали. Реже встречаются повреждения штока или корпуса амортизатора.

Шаровая опора является нижней опорной точкой подвески, поэтому на не также приходятся достаточно серьезные нагрузки. Со временем этот шарнир изнашивается, что приводит к появлению стуков (при наезде на ухабы), ухудшению управляемости. Эта запчасть также неремонтопригодна и при критическом износе заменяется.

Пружины особых проблем владельцам «Ока» не доставляют. Но в редких случаях возможно их разрушение. Из-за лопнувшей пружины стойка не способна удерживать кузов, из-за чего он перекашивается. Естественно, полностью нарушается работоспособность подвески и автомобиль эксплуатировать с таким повреждением практически невозможно.

Второй проблемой, связанной с пружиной, является потеря ее упругости – она «садиться». Проявляется такая неисправность просадкой авто, часто неравномерной, «отбоям» (сильными стуками) подвески при движении даже по незначительным неровностям.

Верхняя опора со временем также выходит из строя. Ее «слабыми местами» являются подшипник и резиновая прослойка. Неисправность этого узла проявляется в виде скрипов, скрежета при поворотах, стуков на ухабах. Опора – не ремонтируемая и требует замены в случае износа.
