Замена ремня кондиционера на ВАЗ 2123: руководство по ремонту

Проверка натяжения ролика

Проводить подобные проверки следует каждые 30 тысяч километров пробега, тем самым исключая возможность появления новых неисправностей.

В интернет магазине Dimavto.com любой покупатель-автолюбитель может выбрать и купить Ролики приводного ремня на lada Chevrolet Niva с объемом двигателя на 1,7 литров таких производителей INA, RUVILLE. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Ролики приводного ремня для Нива Шевроле 2123 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

По товарному коду;
По производителю и модели автомобиля.
С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Ролики приводного ремня и их совместимости с Нива Шевроле 2123 по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Ролики приводного ремня (натяжной, обводной) , лучше посоветоваться со специалистами

Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой.

Как правильно заменить приводной ремень?

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

При замене приводного отключить минусовую клемму аккумуляторной батареи;
Подождать, пока двигатель остынет (20-30 мин);
Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

Набор гаечных ключей;
Набор головок;
Две отвертки (шлицевая и крестообразная);
Монтировка;
Домкрат;
Новая деталь.

Этап первый

Пошаговая инструкция разборки:

Открыть капот и обесточить автомобиль, отодвинув минусовую клемму аккумуляторной батареи.
Отсоединить разъем от датчика положения коленчатого вала, демонтировать прибор путем откручивания болта крепления.
Снять ремень насоса гидроусилителя руля.
Ослабить крепление, и отодвинуть генератор в сторону двигателя.
Ремень генератора ослабнет, его можно снять. Чтобы было проще, приподнять переднюю часть автомобиля на домкрат. Поставить рычаг переключения на пятую передачу.
Аккуратно демонтировать расходник путем отсоединения его от шкива водяного насоса. Одновременно необходимо вращать переднее колесо, затем оттянуть от шкива коленчатого вала и генератора.
Провернуть помпу. Ремень снимается со всех шкивов.

Процесс демонтажа завершен.

Этап второй

Пошаговая инструкция сборки:

Установить новый ремень. Сначала на коленчатый вал, потом на шкив генератора и шкив водяного насоса.
Вращать переднее колесо до тех пор, пока расходник не станет на свое место.
Закрепить генератор в установочное место. Закрутить болты.
Проверить натяжение ремня и затянуть последнюю гайку.
Поставить датчик коленчатого вала, подключить все разъемы.
Установить минусовую клемму аккумулятора. Завести силовой агрегат.

Инструкция выше предназначена для транспортного средства без установленного кондиционера. На транспортных средствах с кондиционером дополнительно добавляется шкив компрессора. Дополнительно ремень натягивается на еще один шкив.

Натяжка ремня — важная процедура. Если он будет слабо натянут, то генератор не будет работать в полную силу. В результате через несколько дней аккумулятор сядет. Это приведет к ускоренному износу АКБ. При слишком сильном натяжении страдают подшипники агрегатов. Чтобы проверить натяжение, необходимо приложить усилие в 10 кгс. Прогиб между шкивами насоса и генератора должен составить 10-15 мм. Между коленчатым валом и помпой — 12-17 мм.

Регулировка натяжения осуществляется путем передвижения генератора относительно двигателя.

Проверка и замена ремней приводов вспомогательных агрегатов Нива Шевролет

В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов. Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей. Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит. На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.

При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.

Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора. Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В») (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10 — 15 мм, прогиб В — 12 — 17 мм.

Удобнее проверять прогиб «А».

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» (рис. 11) под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую передачу через каждые 50 000 км пробега

Некоторые экземпляры могут пройти и больше, поэтому важное значение имеет периодический осмотр изделия. Для проверки технического состояния резинового привода нужно выполнить следующие действия:

Мелом отметить точку начала осмотра.
Переключатель передач установить в нейтральное положение.
Автомобиль затормозить стояночным тормозом.
Проворачивать коленвал и одновременно осматривать состояние ременной передачи, совершающей полный оборот.
Провернуть вал еще несколько раз.
Проверить внешнюю сторону детали.

Ремень нужно заменить при обнаружении:

следов износа;
порезов;
пористости;
расслоения;
следов масла;
взлохмачивания.

Зачем проводить регулировку ремня генератора

Перетянутый ремень при работе издаёт свист. При этом износ подшипников идёт быстрее, чем положено. Вдобавок, ремень перегревается, и значит, он быстро изнашивается.

Казалось бы, натяжение можно ослабить, но недотянутый ремень изнашивается ещё быстрее. Причина — в усилении вибрации.

Обратите внимание: на ремне генератора «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123

Остановка помпы не обязательно приведёт к перегреву. Но без неё мотор эксплуатировать нельзя.

Причины появления свиста: неправильная регулировка, высокая степень износа. Делайте выводы.

Замена ремня кондиционера.

Чтобы поменять ремень кондиционера Нива Шевроле необходимо установить автомобиль на эстакаду или смотровую яму. После этого нужно снять защиту двигателя.

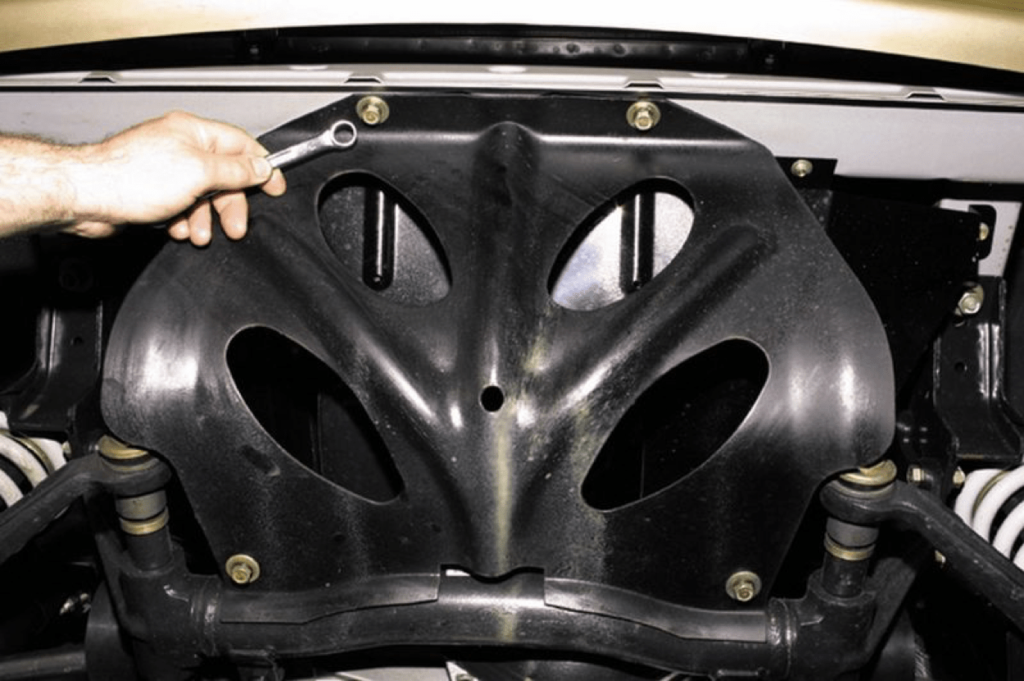

Для этого при помощи ключа на 13 откручиваем 4 болта по периметру.

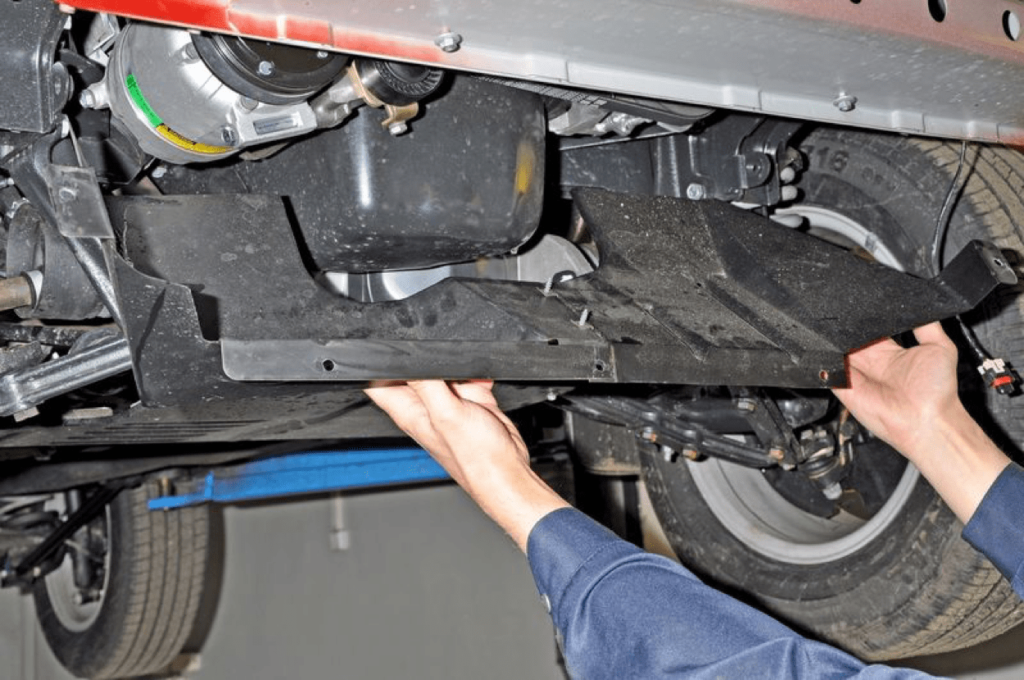

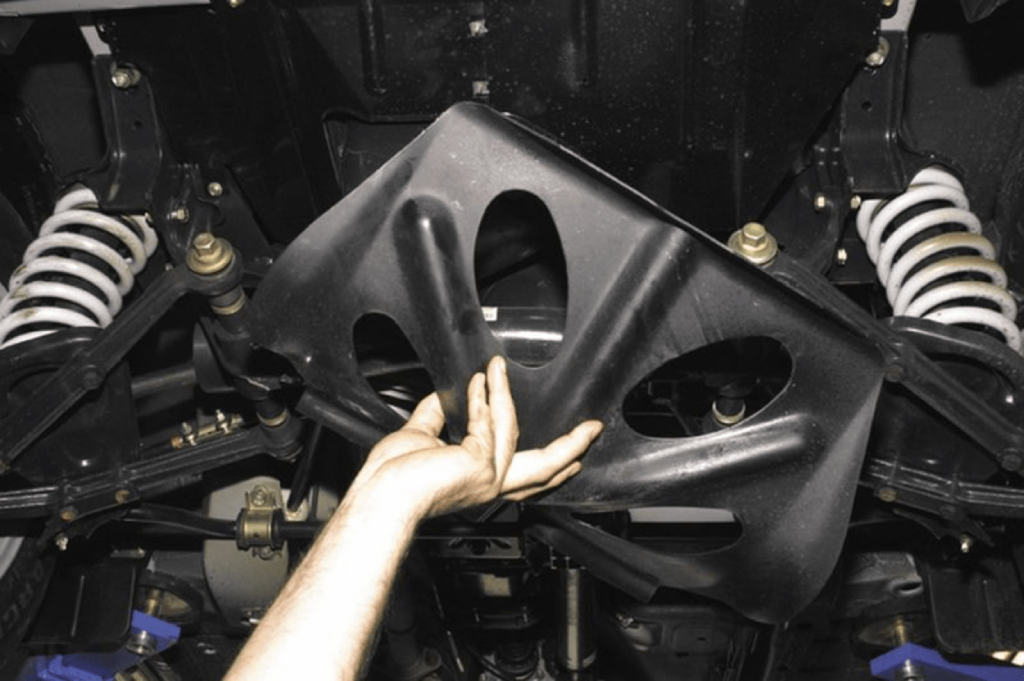

После чего можно убрать защиту поддона картера.

Головкой на 8 откручиваем саморезы удерживающие защиту.

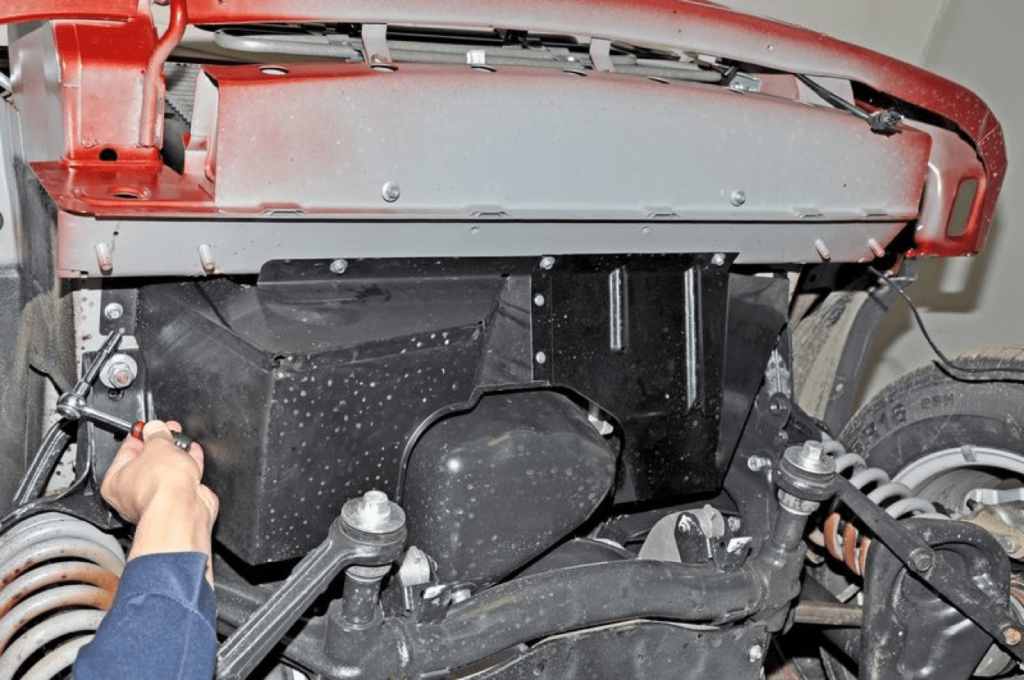

Откручиваем передний брызговик.

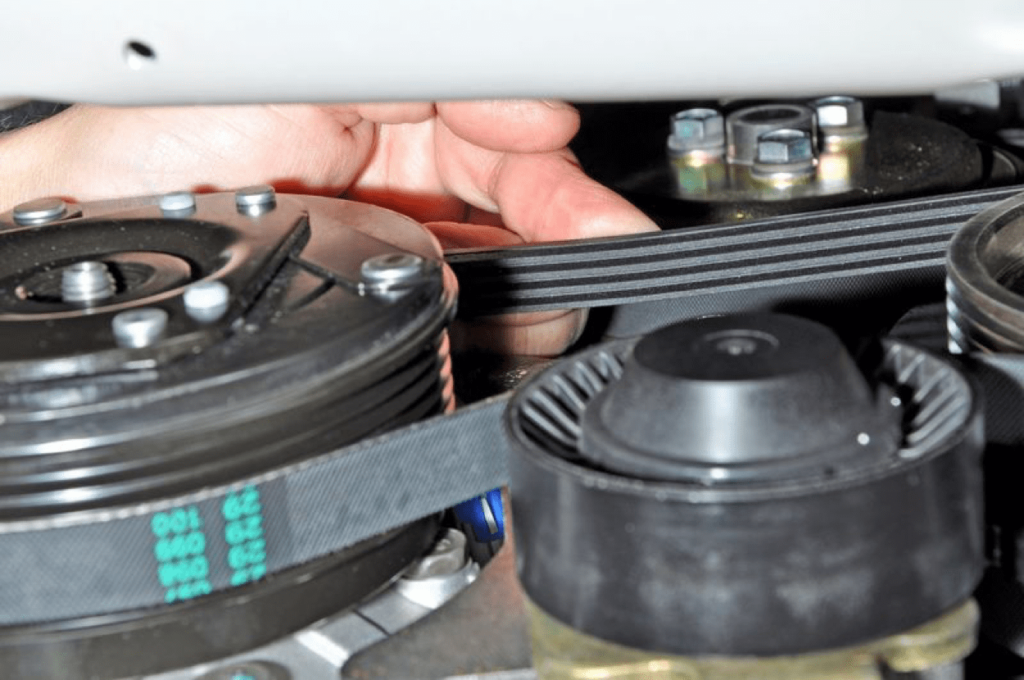

Для того, чтобы проверить натяжение нужно надавить на него рукой между шкивами компрессора и коленвала. Допустимое отклонение должно быть не более 0,8 сантиметров.

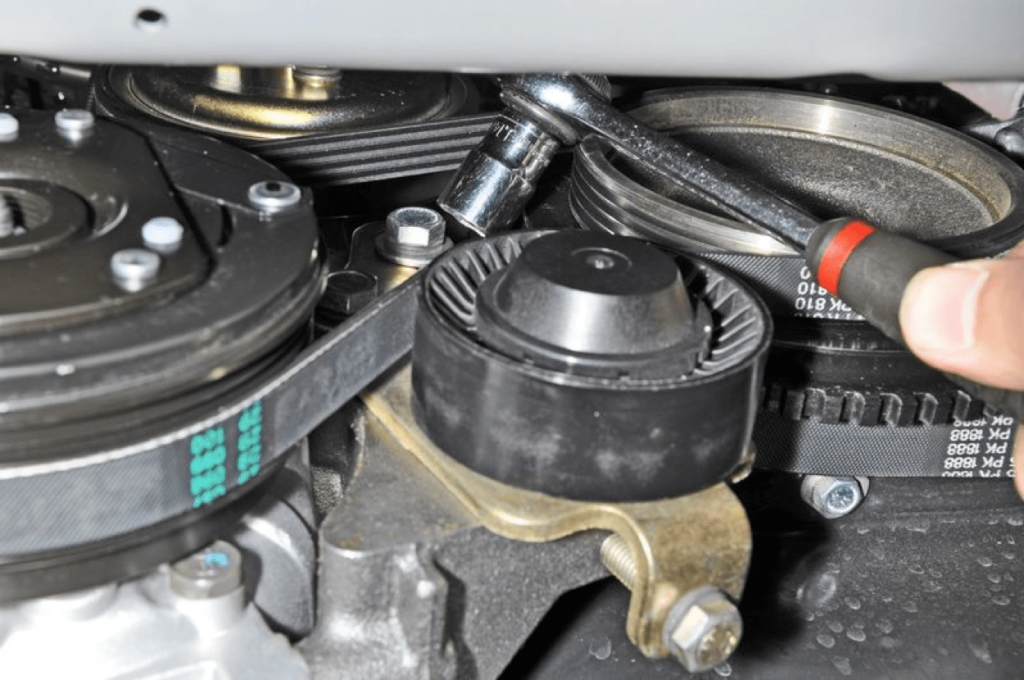

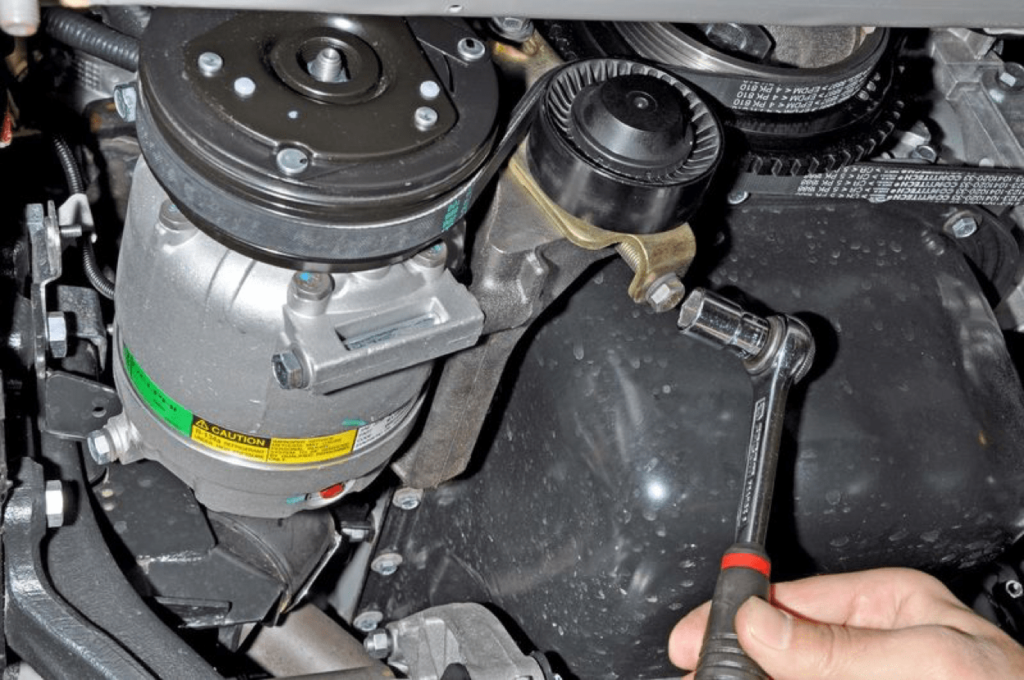

Если он изношен, то приступаем к замене. Для этого торцевым ключом ослабляем болты крепления натяжного ролика.

Если ремень кондиционера в хорошем состоянии, но ослаблен нужно крутить болт затягивая, по часовой стрелке то это приведет к натяжке.

Замена производиться при наличии на ремне трещин, следов расслоения и разрывов. Чтобы поменять нужно ослабить болт, для этого нужно вращать его против часовой стрелки.

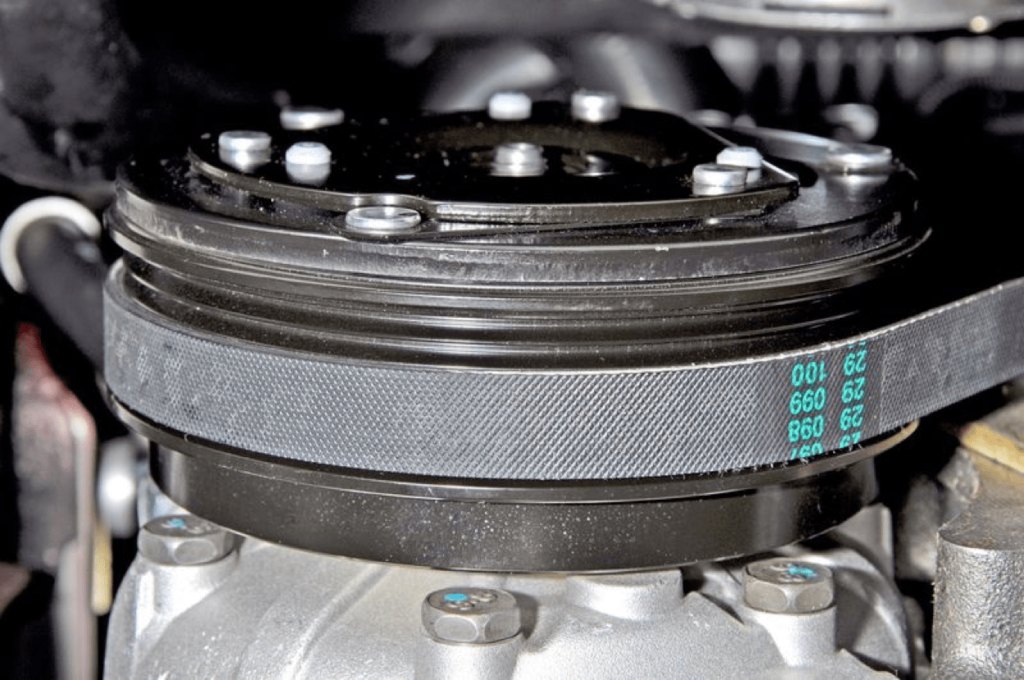

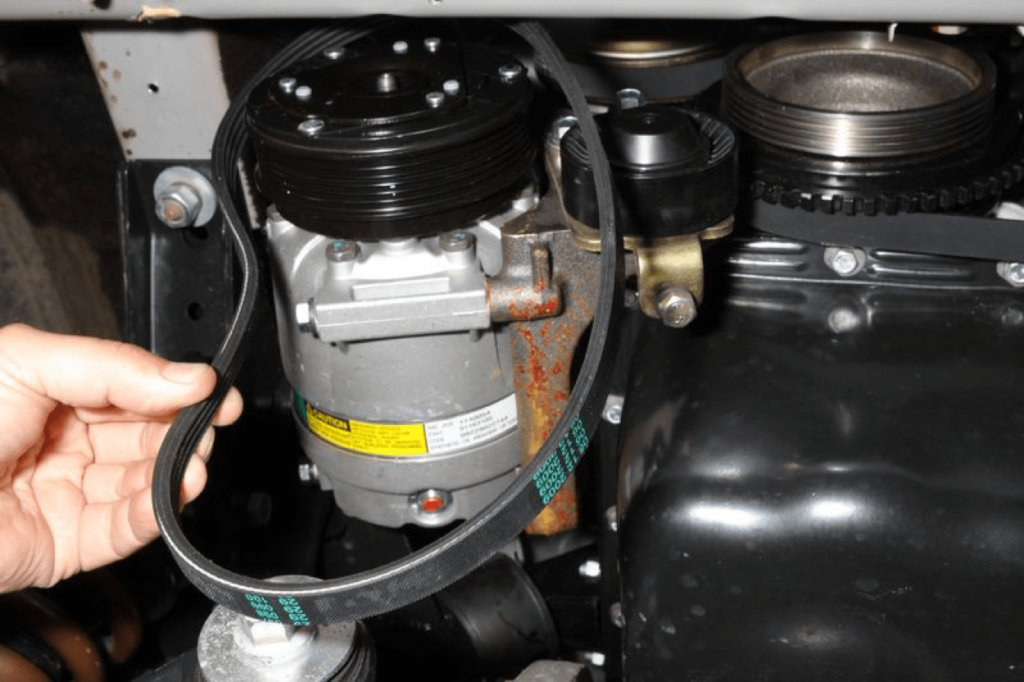

После чего его можно без проблем снять со шкива. На Ниве для привода компрессора используется четурехручьевой, длиной 810 миллиметров.

Ремень одевается так, чтобы быть ближе к внутреннему краю шкива. Затем сразу нужно проверить его натяжение.

После установки детали следует произвести сборку компонентов в обратной последовательности.

Видео с выполнением замены ремня генератора на Шевроле Нива с кондиционером

В результате эксплуатации может случиться так, что ремень генератора на вашем автомобиле может порваться или просто ослабнуть натяжка ремня. В итоге ухудшается циркуляция охлаждающей жидкости, тем самым перегревая двигатель. А это может в свою очередь привести к тому, что ресурс двигателя выработается намного раньше. К тому же,ослабленный ремень приведет к тому, что аккумуляторная батарея не будет получать достаточной подзарядки и может разрядиться на ходу. Ну и износ ремня повышается.

Но если слишком сильно натянуть ремень генератора на Ниве Шевроле — это тоже сказывается негативно на работе автомобиля. К примеру, выходят из строя подшипники генератора и водяного насоса(помпы). Поэтому натяжку ремня генератора необходимо осуществить как можно точнее.

На Ниве Шевроле ремень генератора устанавливается по двум принципам. Первый вариант это установка клиновидного ремня, который опирается на три шкива:

Шкив генератора;
Шкив насоса;
Шкив коленвала.

В этом случае натяжка осуществляется перемещением генератора относительно двигателя автомобиля. Из инструментов проводящему регулировку понадобятся: монтажная лопатка и ключ на «13».

Процесс регулировки начинается со съема защиты картера и брызговика двигателя. После чего следует чуть ослабить гайку, которой крепит генератор к натяжной планке. Достаточно данную гайку провернуть на один только оборот. После чего необходимо ослабить гайку нижнего крепления самого генератора. И в зависимости от ситуации необходимо провести или натяжку ремня генератора или его ослаблении. В первом случае используется монтажная лопатка

Размещая ее между генератором и двигателем, осторожно отодвигаем генератор от двигателя и затягиваем крепежные гайки. А для уменьшения излишней натяжки генератор двигаем наоборот ближе к двигателю

Для этого достаточно отодвинуть его рукой.

Если регулировка проводится своими силами, то правильность регулировки можно проверить при помощи весов-безменов приложив усилие 98,1 Н (10 кгс). Его крючком зацепляем ремень между шкивом генератора и шкивом насоса и тянем немного вверх. Ремень должен изогнуться не более чем на 10-15 мм.

Во втором варианте на автомобиль устанавливается поликлиновый ремень, который будет служить приводом для всех агрегатов.
В этом случае генератор устанавливается слева и вверху двигателя. Регулировка производиться перемещением специального натяжного ролика. Его перемещение производится вращением болта натяжителя. После того как регулировка признана оконченной, необходимо провернуть коленвал на два оборота и проверить натяжение ремня на отрезке между шкивом генератора и шкивом насоса.
