Замена ремня грм лада приора (lada priora): видео инструкция по замене ремня грм на лада приора

Проверка и регулировка натяжения ремня привода газораспределительного механизма.

Если вы хотите, чтобы ремень служил долго и безотказно, важно поддерживать его натяжку в правильном положении. Для этого периодически тестируйте натяжку

Особое внимание уделите первому натяжению нового ремня. Если ремень ослаблен, возрастает поперечная нагрузка на зубья, что многократно ускоряет их износ

В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов. Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

1. Открутите 5 болтов крепления защитной крышки ГРМ и уберите крышку в сторону.

2. Нажмите на ремень ГРМ ровно по центру между шкивами распредвалов с усилием в 100 Ньютонов (10 кгс). Прогиб ремня от горизонтального положения должен быть не более 7 миллиметров. Современные натяжные ролики также обеспечены механизмом контроля натяжки. Для проверки качества натяжки, убедитесь в совпадении метки А на наружной части ролика с выступом Б.3. Для регулировки натяжки, слегка выкрутите болт крепления ролика и, вращая ролик, добейтесь полного совпадения меток, описанных выше (см. рис.)

4. Зафиксируйте натяжку, затянув болт крепления ролика.

5. Осуществите сборку всех оставшихся деталей в противоположном снятию порядке.

Замена ремня грм: инструкция

Отметим небольшую разницу в регламенте замены ремня на приоре с кондиционером и без. Потребуется предварительно снять ремешок и ролик натяжителя генератора (не путать с натяжителем грм) чтобы демонтировать защитные крышки привода самого грм механизма.

С помощью головки 15 мм открутить натяжной ролик генератора, снять сам ремень (рекомендуется замена вместе с ремешком грм), доступ открыт;
Битой Т-30 (звёздочка), или шестигранником выкрутить 5 болтов верхней крышки (пластиковый кожух) и 2 болта нижней крышки привода грм;

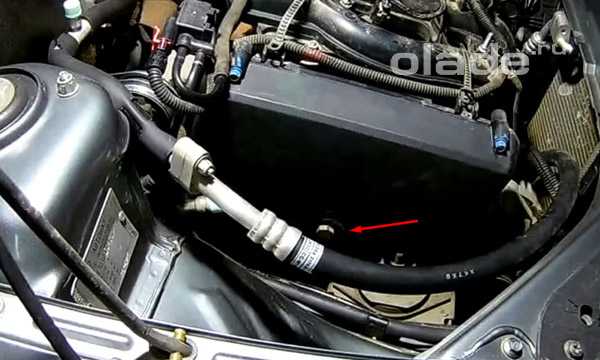

Отключить датчик коленвала отсоединив соответствующую фишку, расположенную возле верхней крышки;
При необходимости замены помпы системы охлаждения придётся приподнять, домкратом, правое ведущее колесо в воздух. Всё это нужно для сопоставления меток шкивов распредвалов с метками на корпусе блока;
Вращаем поднятое колесо на 5-ой передаче, или прокручиваем шкив коленвала ключом номер 17. Сопоставив метки распредвалов с метками на корпусе блока, необходимо включить нейтральную передачу, во избежание сбоя настроек меток. Проверить метки на маховике, сняв резиновую заглушку в верхней части корпуса маховика. Под заглушкой видна часть маховика и венец на нём, совместить отметку маховика и треугольную отметку левой стороны корпуса;
При необходимости замены помпы, на данном этапе необходимо ослабить крепление 2-х шкивов распредвала, чтобы избежать деформации клапанов при демонтированном газораспредилительном расходнике;
Для получения доступа к шкиву коленчатого вала необходимо выкрутить руль максимально вправо или снять колесо. Чтобы снять шкив коленвала понадобится помощник

Включить 5-ю передачу, зажать педаль тормоза, ключом «на 17» открутить болт крепления;

ВНИМАНИЕ! Левая резьба! Снять шкив и упорную шайбу. Головкой 15мм;
открутить болты крепления натяжительного и упорного роликов, после демонтажа которых можно снять ремень грм

Установить новый расходник привода грм. Осуществить натяжение нужно, поворачивая натяжительный ролик со смещённым центром (должны совпадать вырезы обоймы и втулки подшипника натяжного ролика). При обратной сборке внимательно следить за метками шкивов распредвала и маховика двигателя. При замене детали меняются сразу опорный и натяжительный ролики.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.
После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.
Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.
За шкивом коленвала располагается упорная шайба, которую также нужно снять.

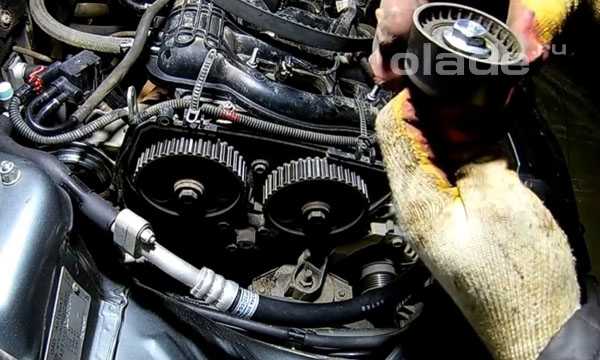

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.
После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.
Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.
Снимается внутренний кожух.
Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.
Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.

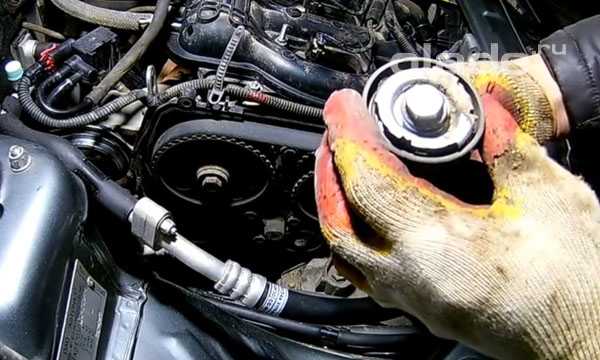

Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.

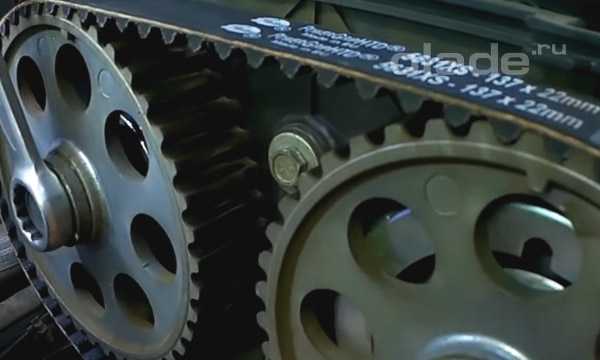

Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Метки коленвала

Установить правильно распределительные валы в нужное положение, не значит, что это достаточно для пуска мотора. Лада Приора имеет 16 клапанов, поэтому если не выполнить синхронизацию работы всех механизмов двигателя, несколько из них будут повреждены. Чтобы этого не случилось, они должны открываться или закрываться в строго определённое время. Привод деталей механизма ГРМ осуществляется от коленвала. Коленчатый вал на выходе имеет шестерню, вращение которой через зубчатый ремень передаётся остальным деталям механизма ГРМ.

Метки коленвала Lada Priora

Эта шестерня фиксируется на коленвале шпонкой, установить её в другом положении будет невозможно. Для правильного совпадения положения поршней, клапанов относительно друг друга на ней имеется установочная метка. Она располагается с внешней стороны шкива в верхней части венца. Обычно её обнаруживают напротив зуба в виде прорези, выемки, конусного отверстия. Иногда для этого нужно ветошью протереть рабочую зону шкива. Мешать обзору может шкив привода генераторной установки, который демонтируют с коленчатого вала.

Как проверить совпадение меток

Чаще всего проверку совпадения установочных меток механизма привода ГРМ выполняют при замене зубчатого ремня. Проверить их положение можно только в том случае, когда будет демонтирован защитный пластиковый корпус привода ГРМ, шкив генераторной установки. Прокрутить коленвал можно за переднее колесо. Для этого переднюю часть машины с правой стороны приподнимают автомобильным домкратом. Далее нужно включить пятую передачу после чего помощник должен вращать руками приподнятое колесо по часовой стрелке. Это делают до тех пор, пока метки на коленвале и распредвалах не совпадут.

Метки на маховике

Для уменьшения инерционных масс, возможности запуска двигателя стартером на заднем конце коленчатого вала установлен маховик. Его зафиксировать можно только в одном положении, поэтому на маховике также имеется установочная метка. Отыскать её не так просто и неудобно. В защитном корпусе механизма сцепления имеется вырез прямоугольной формы, который закрыт резиновой заглушкой. Она легко вынимается плоскогубцами, вставить обратно будет немного сложнее. В появившемся после снятия резиновой заглушки отверстии будет виден конусный вырез на корпусе.

Метки на маховике Lada Priora

Теперь, вращая любым доступным способом, коленчатый вал двигателя совмещают с этим вырезом насечку на маховике в виде прорези. Обычно это делают для установки поршня первого цилиндра в верхнюю мёртвую точку. При совпадении насечек на маховике и его корпусе проверяют совпадают ли остальные ориентиры механизмов двигателя. Если этого не произошло нужно провернуть коленвал ещё на один оборот. Следует запомнить тот факт, что для полного оборота распредвалов коленвал проворачивается два раза.

Особенности самостоятельной проверки исправности ГРМ на Приоре

Если вы задумались о необходимости проведения замены резинотехнического изделия на Приоре, то изначально не помешает выполнить проверки ременной передачи. Проверка позволит выявить признаки износа и наличие мест деформации изделия. Чтобы выполнить проверку, понадобится воспользоваться ключом шестигранником на «5» или битой в виде звёздочки Т-30 (в зависимости от года выпуска Приоры).

Процедура проверки ременной передачи выполняется следующим образом:

Шестигранником вывинчивается 5 крепёжных болтов, при помощи которых фиксируется передняя верхняя крышка привода ГРМ.
Установить домкрат с пассажирской стороны, подвесить колесо, а затем включить 5 передачу. Вращая колесо, внимательно осматривать целостность резинового изделия.
Наличие трещин, порезов, отслоений и признаков появления нити, говорит о необходимости выполнения замены. Если в области помпы видны следы течи охлаждающей жидкости, то резинотехническое изделие также подлежит замене.
Выполняется осмотр натяжного ролика. Его ресурс составляет 90-100 тысяч км пробега, поэтому рекомендуется его менять через раз при смене резинового изделия.
Измерение прогиба ремня. Для этого необходимо надавить на изделие с усилием в 10 кг. Степень прогиба измеряется между шестернями двух распредвалов. Допустимая степень прогиба составляет 5-7 мм.
Растяжение ремня проверяется путём осмотра совпадения меток. Одна метка 1 в виде углубления располагается на наружной обойме ролика натяжителя. Вторая метка 2 имеет вид выемки в виде зуба, располагающаяся на основании ролика натяжителя. Допустимое отклонение от несовпадения меток составляет 3-4 мм.

Метки на ролике натяжителя

Инструкция по замене ремня ГРМ

Раз предстоит замена ГРМ, значит, требуется приобрести новый экземпляр и подготовить нужные инструменты:

торцевой ключ 6-гранный на 5 мм;
комплект головок на 15 и 17.

Отворачиваются 2 винта для открытия крышки, требуется снятие передней нижней крышки. Далее снимается оригинал ремня ГРМ.

Все надо выполнять внимательно и очень аккуратно, иначе может произойти нарушение фаз газораспределителя. Требуется прокручивать за болт коленчатый вал в правую сторону, пока метки ремня на зубчатых шкивах распредвала вместе с задней крышкой привода не совместятся. Тогда распределительный и коленчатый валы ставят в верхней неподвижной точке такта сжатия десятого цилиндра.

Чтобы удостовериться, что коленвал зафиксирован, требуется убрать в верхней части картера сцепления заглушку и проверить, совпадает ли зарубка на маховике с прорезью верхней крышки картера сцепления.

Инструкция инструкцией, но все же лучше проводить весь ремонт с напарником, чтобы он мог проверять, зафиксирован ли маховик. А чтобы это получилось, между зубьев механизма должна быть закреплена шлицевая отвертка.

Болт крепления шкива надо провернуть и на время убрать. После убирается также опорная шайба. Для ослабления фиксирующего натяжной ролик болта используется головка на 15.

Ролик повернется, а использованный ремень станет возможно убрать со шкивов распредвалов и коленвала.

Замена роликов

Ролики ГРМ меняют тоже самостоятельно. Нужно для этой операции запастись герметиком, нанося его на резьбу болтов. Нельзя очень затягивать болт ролика.

Перед натяжением ремня надо убедиться, что метки валов одинаковы. Теперь нужно проверить состояние натяжителя. Это делается таким образом: ключ вставляется в пазы внешнего диска натяжного ролика, и его следует прокручивать в левую сторону до того состояния, пока вырез на внешнем диске не будет на одном уровне с выступом на внутренней втулке натяжного ролика. Болт, фиксирующий натяжной ролик, затягивается, и остается проверить ремень.

Если появляется при работе шум, надо проверить подшипник натяжного ролика. Если он заедает либо на нем видны следы от смазки, нужно заменить ролик. Теперь можно спокойно садиться за руль.

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Как часто нужно менять

В сервисном руководстве производитель указал, что ресурс эксплуатации изделия составляет 200 тысяч километров пробега. Однако были зафиксированы случаи, когда изделие нуждалось в замене через 20 тысяч км и даже раньше. Практика показывает, сколько километров заводской ремешок может выдерживать на самом деле: в среднем эта цифра колеблется в пределах 120-150 тысяч км.

Пользователь Иван Болутов рассказал о выборе оригинальных ремней ГРМ для Лады Приоры.

Рекомендуем ознакомиться с признаками, которые говорят о необходимости смены изделия:

появление следов моторной жидкости на структуре ремешка, расходный материал быстро разрушает конструкцию изделия;
наличие дефектов и других видов повреждений на ремешке, трещины быстро разрушают изделие;
ослабление ремня;
растяжение изделия, в таких условиях срок службы ремешка сокращается.

Какой ремень приобрести

Основным поставщиком резинотехнических изделий для ВАЗ является завод РТИ в г. Балаково. Кроме этого завода могут использоваться комплектующие импортных производителей. Качественные ремкомплекты поставляются компанией из Бельгии Gates. Она зарекомендовала себя надёжной продукцией, которая используется многими известными производителями автомобилей. Хорошие отзывы получает продукция фирмы Bosch, которая снабжает комплектующими деталями практически все автозаводы.

А также используют для замены изделия компании, ContTech, Lemforder, Dayco. К среднему ценовому сегменту относят продукцию фирм Балаково, Bosch, Lemforder. К премиум-классу классифицируют изделия компаний Gates, Contitech, Dayco. Ценовой диапазон колеблется от 700 до 1500 рублей за штуку. При выборе запасных частей следует остерегаться покупок подделок, которых много на автомобильном рынке. Качественная деталь не может иметь низкую стоимость. Более подробно о том, какой комплект следует выбрать можно почитать в данной статье.

Плановая и внеплановая замена ремня ГРМ

В процессе эксплуатации ремень ГРМ растягивается и теряет прочность. При достижении критического износа он может порваться или сместиться относительно правильного положения зубцов шестерен распредвалов. Из-за особенностей 16-клапанника Приоры, это чревато встречей клапанов с цилиндрами и последующим дорогостоящим ремонтом.

Согласно инструкции по сервисному обслуживанию замена ремня производится при пробеге 45000 км. Однако при проведении плановых ТО необходимо осматривать ремень ГРМ для диагностики преждевременного износа. Причины, по которым производится внеплановая замена:

трещины, расслоение резины или появление волн на внешней поверхности ремня;
повреждение зубцов, складки и трещины на внутренней поверхности;
повреждения торцевой поверхности – разлохмачивание, расслоение;
следы технических жидкостей на любой поверхности ремня;
ослабление или чрезмерное натяжение ремня (длительная работа излишне натянутого ремня приводит к микро разрывам структуры).

Как поменять шаг за шагом: демонтаж, работа с роликами ГРМ и метками

Чтобы определиться с тем, когда, через сколько времени и как менять ремень ГРМ, предлагаем инструкцию по 8- и 16-клапанным механизмам.

Инструменты

Для осуществления замены ремня газораспределительного механизма нужны следующие инструменты:

Шестигранный ключ на 5 мм.
Ключи гаечные на 17 и на 15.
Линейка.
Отвёртка.
Ключ для снятия натяжного ролика.

Как заменить: алгоритм

Отключение минусовой клеммы аккумулятора.
Демонтаж приводного ремня генератора.
Установка поршня первого цилиндра в верхнюю мёртвую точку.
Снятие пластиковой крышки с привода ГРМ.
Ослабление натяжного ролика приводного ремня.
Снятие ремня со шкива водяного насоса.
7. Демонтаж шкива коленвала и окончательное снятие ремня ГРМ.

Обратите внимание, что шкивы коленчатого и распределительного валов перед натяжкой нового ремня должны быть выставлены по специальным меткам, нанесённым на шкивы и заднюю крышку газораспределительного механизма. Вот как должны располагаться метки на распределительном и коленчатом валах:

Вот как должны располагаться метки на распределительном и коленчатом валах:

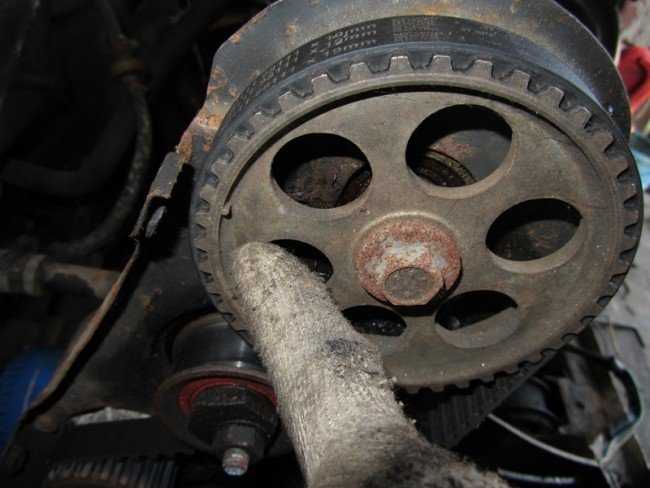

Метка распределительного вала на восьмиклапанном двигателе Лада ПриораМетка на шкиве коленчатого вала показывает, в какое положение нужно его выставить для правильной натяжки ремня

Также ремень ГРМ должен иметь определённую натяжку, она регулируется положением натяжного ролика, который вы снимали в начале работ. Для регулировки нужен специальный ключ.

Ремень ГРМ и его предназначение

Ремень газораспределительного механизма представляет собой резиновое изделие, которое с внутренней стороны имеет зубчатую поверхность. Для изготовления такого ремня используются прочные виды резины. Изделие надевается на шестерню коленвала и распредвала, что позволяет синхронизировать работу этих механизмов. С его помощью происходит своевременная подача топлива в цилиндры мотора.

Зубья на ремне предназначаются, для того чтобы обеспечить надёжное сцепление с шестернями, и исключить проскальзывание. На Приоре устанавливаются ремни, которые имеют 137 зубьев. При обрыве ремня автомобиль не сможет продолжать движение по причине некорректной работы мотора. Именно поэтому регламент гласит, что замену этого элемента нужно проводить через каждые 30-45 тысяч км пробега.

Ремень ГРМ соединяет не только коленчатый вал с распредвалом, но также приводит в движение водяной насос (помпа)

Несмотря на то, что устройство представляет собой «кусок резины», его важность в конструкции двигателя любого автомобиля бесценна

Замена ремня ГРМ. ВАЗ, Приора

Рекомендуется ставить новый зубчатый ремень при обнаружении даже маленьких недочётов, поскольку обрыв ремня многократно увеличивает временные и финансовые затраты на ремонт двигателя внутреннего сгорания. Для того чтобы заменить ремень, необходимо иметь следующий инструмент:

— ключ 17 мм (накидной)

— ключ 15 мм (рожковый)

— ключ TORX.T30

— крестовая отвертка

— ключ для вращения ролика (натяжного)

— маленькая монтировка или большая прочная отвертка

До того, как вы приступите к монтажу нового ремня, нужно обезжирить все поверхности, которые соприкасаются с ремнём. Рекомендуется всегда менять натяжной подшипник вместе с ремнём (как правило, их можно купить комплектом).

Выполните следующие действия:

Уберите минусовой провод с АКБ, ослабив гайку на клемме. Снимите датчик адсорбера и крышку двигателя.

Открутите крышку ремня ГРМ.

Два верхних болта откручиваются ключом TORX T30.

Ключом 17 мм открутите болт натяжного ролика, который натягивает приводной ремень.

Отведите приводной ремень в сторону.

Открутите 2 болта нижней части крышки ремня ГРМ и снимите её.

Ключом 17 мм покрутите коленвал и выставьте метки на распредвалах.

Для того, чтобы открутить шкив коленвала, можно воспользоваться пневмопистолетом либо воспользоваться помощью. Помощник, находясь в салоне, должен включить 5 передачу, нажать на тормоз и держать его. Далее необходимо рычагом открутить шкив коленвала.

Снимите прижимную шайбу за шкивом коленвала.

Необходимо выставить метки на коленвале и после этого проверить метки на распредвалах.

Ключом 15 мм ослабьте болт натяжного ролика и открутите его.

Снимите ремень ГРМ.

Ключом 15 мм открутите обводной ролик.

Установите новый обводной ролик.

Сначала оденьте новый ремень на звезду коленвала.

После заведите ремень через обводной ролик на распредвал.

Далее заведите ремень на второй распредвал. Следите за тем, чтобы метки были на месте.

Заводим ремень на помпу и устанавливаем новый натяжной ролик.

Поворачивая ключом для вращения ролика взведите натяжитель до тех пор, пока метка не совпадёт.

Зафиксировав данное положение, затягиваем болт.

Обязательно убедитесь в том, что метки на всех элементах совпадают.

Ставим на место прижимную шайбу и шкив коленвала. Закручиваем гайку пневмопистолетом. Соберите все остальные детали в порядке, обратном демонтажу.

Подробное руководство по замене

Как поменять ремень ГРМ самостоятельно и правильно совместить все метки? Описывать этот процесс мы будем на примере 16-клапанного мотора. В случае с 8-клапанными агрегатами инструкция будет практически аналогичной.

Инструменты и материалы

Для выполнения задачи вам потребуется следующие инструменты и материалы:

гаечные ключи на 15 и 17;
ключ для настройки и регулировки натяжного ролика;
линейка или сантиметровая лента;
старые тряпки;
крестообразная отвертка (видео снял и опубликовал Вячеслав Плетнев).

Алгоритм действий

Как заменить и как натянуть ремень газораспределительного механизма:

Для начала следует произвести демонтаж пластмассовых защитных накладок, которая скрывает сам ремешок. Чтобы выполнить эту задачу, отверткой выкрутите пять болтов сверху и два — снизу накладки.
Затем необходимо установить первый цилиндр двигателя вашей Приоры в положение ВМТ — верхней мертвой точки. Для выполнения данной задачи необходимо совместить метки, расположенные на шкивах распредвалов с прорезями, имеющимися на кожухе.
На следующем этапе следует произвести диагностику совмещения меток на шкиве коленвала с отметкой на масляном насосе. На шкиве отметка находится сразу на зубчике, рядом со шпонкой, она выполнена в виде небольшой точки. Снизу ее увидеть проблематично, смотрите сверху.
Затем, используя специальный ключ для регулировки натяжного ролика, его необходимо будет выкрутить.
Используя отвертку, произведите демонтаж старого ремешка ГРМ. На этом же этапе следует произвести диагностику зубчатых венцов шкивов. Если на них имеются следы износа, то необходимо их поменять. Аналогично проверьте состояние подшипниковых элементов и роликов. При наличии следов износа и повреждений ролики и подшипники подлежат замене.
После этого проверьте еще раз, правильно ли совмещены метки. Если они сбились, их необходимо заново совместить.
Следующим этапом будет установка нового ремешка. Делайте это аккуратно, чтобы не сбить метки.
Когда ремень будет установлен, при помощи натяжного ролика полностью оденьте новый ремень. Натяжка ролика осуществляется тем же ключом, который вы использовали для его откручивания.
Проведите диагностику меток еще раз, после чего соберите комплект ГРМ, действия по сборке выполняются в обратном порядке. После того, как сборка будет завершена, необходимо проверить натяжку ремня. Натяжка осуществляется с помощью специального ключа для натяжного ролика.
Затем проверните коленвал в направлении вращения, не более, чем на два оборота. Проверьте, насколько совмещены метки. Непосредственно натяжка ремешка на 16-клапанном моторе осуществляется по центру ремня, между двумя шкивами распределительных валов. В идеале ремень не должен прогибаться более, чем на 5.5 мм при условии, что на него возлагается нагрузка около 10 килограмм. Как вариант, можно использовать гирю или надавить рукой.
Если окажется, что ремень перетянут, то вы сможете услышать характерный звук. В случае перетяжки срок службы подшипниковых элементов, а также самого ремня, будет значительно снижен. Работы по проверке натяжения необходимо осуществлять на остывшем двигателе.

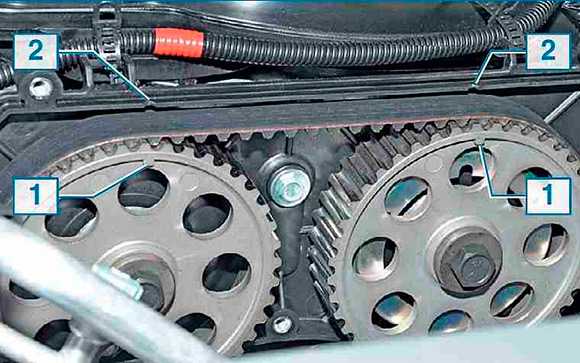

Метки распредвала

Двигатель ВАЗ 21126 имеет 16 клапанов, поэтому для их работы устанавливают два распредвала в головке блока цилиндров. Один из них отвечает за работу впускных, второй выпускных клапанов. Приводят в движение распределительные валы шкивы через зубчатый ремень. Каждый вал имеет собственный шкив, которые менять между собой нельзя. Шкив с правой стороны мотора (если смотреть со стороны радиатора) имеет вставку для датчика фаз. На каждый шкив производителем наносятся метки для правильной сборки привода механизма ГРМ.

Метки распредвала Lada Priora

Они располагаются на венце шкива виде выступа в нижней его части. Эти метки называются подвижными, так как они вращаются вместе с распределительными валами. Правильность установки шкива на распредвал обеспечивается шпонкой. Только правильно установленные метки ГРМ Приора обеспечат эффективное использование её двигателя. Метки на шкивах могут иметь различную форму, это зависит от производителя этой детали. Необходимо тщательно протереть ветошью внешнюю часть шкива, после чего можно увидеть выступ или выемку в качестве метки.
