Замена ремня грм lada 2113 (ваз 2113) своими руками

Признаки износа ремня на ВАЗ 2115

Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение привода приводит к нарушению работы системы зажигания;
Обильное количество дыма из выхлопной трубы из-за оплавления каталитического наполнителя;
Появление сторонних звуков при работающем двигателе;
Наличие маслянистых потеков по периметру приводного механизма;
Трещины, порывы волокон на ремне, обрывы зубьев, прочие следы износа;
Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены привода ГРМ

Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
Повышенный расход моторного масла;
Деформация шестерней, головки блока цилиндров (ГБЦ).

Выставляем метки: пошаговая инструкция

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

Ключ на 10.
Тонкая плоская отвертка.
Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

Устанавливаем автомобиль на домкрат

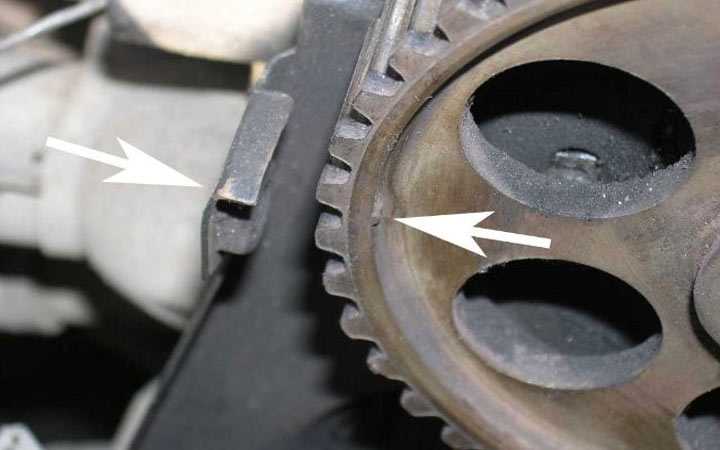

Устанавливаем метки на распредвале и блоке

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
Другие последствия.

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

Когда менять ремень ГРМ ВАЗ 2115 — 2114

В идеальных условиях, при полностью исправной системе привода распредвала 8-клапанного двигателя ремень ГРМ сможет отработать максимум 80 тысяч. В редких случаях его пробег до разрыва или критического износа превышает 100 тысяч км. Естественно, до этого лучше не доводить.

Обрыв ремня на 44-й тысяче

Поэтому опытные водители проверяют состояние приводного ремня распредвала при каждом удобном случае. Благо, сделать это несложно. Сняв кожух привода ГРМ, можно сразу увидеть основные проблемы с ремнем:

Трещины на поверхности, задиры.
Замасливание ремня, попадание на поверхность антифриза.
Износ зубьев, разрушение рабочей поверхности.
Расслаивание ремня, разлохмачивание корда.
Обрыв, как крайняя степень износа или повреждения.

Срезанный торец ремня

О порядке проведения замены своими руками

Открывают капот моторного отсека, отсоединяют клеммы на аккумуляторной батарее. Далее работы производят в таком порядке:

Ключом на «10» отворачиваются винты, крепящие пластиковую крышку передней части механизма ГРМ, снимают её с мотора.

Для ослабления натяжки привода генераторной установки берут ключ на «13», ослабляют натяжение, производят демонтаж ремня генератора.

Теперь нужно выставить контрольные метки в приводе. Для этого помощник подручными средствами осуществляет поворачивание шкива коленвала, водитель контролирует нахождение установочных меток. Одна из них на шкиве распредвала и крышке за шкивом, вторая на блоке цилиндров и шкиве коленвала.

Для уверенности в правильности выполнения установки меток, следует снять на картере сцепления резиновую заглушку. В появившемся окне должна быть видна метка на маховике мотора, которая совпадает с меткой на картере механизма сцепления.

Подошла очередь для снятия шкива коленчатого вала двигателя. Необходимо застопорить его от проворачивания. Для этого включают первую передачу, нажимают тормозную педаль. После этого торцовым ключом на «17» отворачивают болт крепления шкива, снимают его с двигателя.
Для снятия изношенного ремня нужно ослабить его натяжение. Это выполняют отворачиванием болта крепежа ролика натяжного устройства, после поворачивают ролик влево, демонтируют ремень.

Когда запланирована замена натяжного ролика, помпы системы охлаждения, производят их демонтаж с двигателя. Перед этим сливают жидкость системы охлаждения двигателя.

Замена ремня ГРМ ВАЗ 2113, 2114 и 2115 своими руками

Замена ремня ГРМ своими руками на автомобилях ВАЗ 2113, 2114, 2115, в ГБЦ которого установлены клапана в количестве 8 штук, актуальна сегодня для многих владельцев автомобилей этих марок. Эту операцию сложной назвать нельзя, так как произвести ремонт можно легко в гараже или на любой ровной площадке без использования специального оборудования.

Перед началом выполнения работы следует приготовить нужные запасные части:

Зубчатый ремень ГРМ, его артикул 21080-1006040-82.
Ролик натяжного устройства, артикул 830900АЕ2 (2108-1006120).
Помпу в системе охлаждения мотора, артикул 2108-1307010.

Специалисты рекомендуют менять одновременно с зубчатым ремнём, натяжным устройством и помпу в системе охлаждения, так как проблемы с этим узлом наиболее часто приводят к неисправностям в клапанном механизме. Понадобится наличие инструмента и приспособлений:

автомобильный домкрат;
подставка под кузов автомобиля;
противооткатные башмаки;
набор гаечных ключей;
емкость для слива охлаждающей жидкости;
ветошь.

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).
Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.
Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора: ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%.
Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта – 99-110 Н*м.
Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.

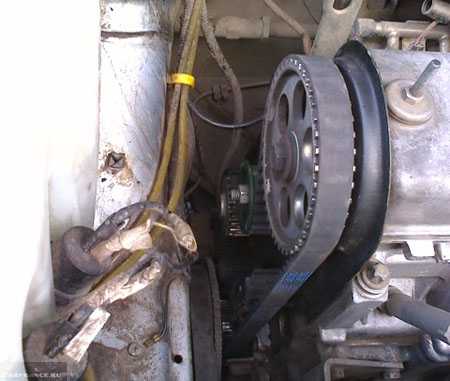

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Подробнее о последующем натяжении ремня генератора здесь.

Как заменить ремень грм на ваз 2115
