Как снять инжектор ВАЗ-2110?
Перед проведением диагностики инжектора ВАЗ-2110 отсоединяем от АКБ провод «массы», снимаем воздушный фильтр двигателя вместе с гофрированным впускным патрубком и отсоединяем вакуумную трубку от регулятора давления подаваемого топлива. Отжав соответствующие фиксаторы, отсоединяем разъемы с проводками от регулятора холостых оборотов и датчика дроссельной заслонки. Снимаем инжектор:
Отсоединяем разъем жгута инжектора от колодки подводимых проводов.
Откручиваем и извлекаем болты крепления рампы форсунок.
Отворачиваем винт крепления держателя трубок топливопровода
Снимаем держатель.

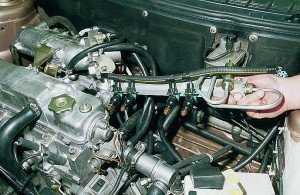

Осторожно сдвигаем рампу вдоль оси инжектора таким образом, чтобы аккуратно извлечь все компоненты инжектора из установочных отверстий впускного коллектора.
Аккуратно выводим рампу форсунок под ресивером, стараясь не повредить инжектор.
Промывка снятых с двигателя
Чтобы промыть снятую с двигателя форсунку, необходимо создать на её входе повышенное давление чистящей жидкости, а затем периодически включать и выключать электромагнитный клапан, имитируя работу электронного блока управления автомобиля.
Повышенное давление легко создать, используя очиститель для карбюратора в аэрозольном баллончике. Кроме него, понадобятся:
- источник постоянного напряжения 12 В,
- провода,
- кнопка без фиксации,
- клеммы для подключения к форсунке,
- одноразовый шприц 5 мл,
- кембрик (пластиковая трубочка) для соединения шприца и распылителя баллончика,
- ёмкость для сбора промывочной жидкости.
Порядок промывки:
- Вытащите из шприца поршень. Соедините кембриком носик шприца и распылитель аэрозольного баллончика. Зафиксируйте соединение проволокой или скотчем.
- Подсоедините форсунку к источнику питания через кнопку.
- Наденьте широкий конец шприца на вход форсунки.
- Направьте выходное отверстие в ёмкость для сбора жидкости.
- Нажмите на распылитель аэрозольного баллончика и заполните шприц промывочной жидкостью.
- Нажмите кнопку питания и откройте форсунку.
- Повторяйте промывку до тех пор, пока не получите на выходе интенсивный факел приемлемой формы.
- При необходимости, промойте аналогичным образом форсунку в обратном направлении, подавая промывочную жидкость не на вход, а на выход.
Диагностика инжектора ВАЗ-2110
Диагностика: подсоединяем его колодку проводов к разъему жгута, а затем провод «массы» к АКБ; опускаем форсунки в емкости с прозрачными стенками, а затем проверяем распыление бензина – включаем стартер. Топливо должно распыляться правильным конусом, из всех форсунок должно бить 4 струи, количество распыленного топлива должно быть во всех 4-х емкостях одинаковым (проверяется мерной емкостью).
Выключаем зажигание и производим осмотр инжектора: если из какого-нибудь распылителя топливо заметно подтекает – данная форсунка негерметична и подлежит замене. Если топливо вообще не распыляется, то проверяем подачу питания: отсоединяем разъем с проводами (после отсоединения АКБ) и подключаем АКБ напрямую, соблюдая полярность, к контактам форсунки, а затем включаем зажигание – если форсунка начнет распылять, то неисправна ее электрическая цепь.
Проверяем сопротивление обмоток: отсоединяем от форсунки штекер с проводами (после отсоединения АКБ) и подключаем к ее контактам омметр. Показания прибора должны соответствовать 11–15 Ом. Если отличаются, то форсунку стоит поменять.
Главная →
Устройство → Топливная и выхлопная системы → Система впрыска топлива →
Технология прочистки
Чистка форсунок автомобилей ВАЗ необходима в случае их загрязнения отложениями, поступающими вместе с топливом. Сегодня на рынке представлено огромное количество разнообразных химических присадок, которые специалисты рекомендуют добавлять в топливный бак для профилактики и недопущения засорения форсунок.
Чистка форсунок на автомобилях ВАЗ десятого семейства выполняется следующим образом. Сначала требуется таким же способом, как и при их замене. В снятые устройства вставляют трубочки от баллончика, в котором находится специальная жидкость для промывки. Такие баллончики без труда можно приобрести в автомобильных магазинах. Эти трубочки необходимо надежно примотать изоляционной лентой. Подсоединяем баллончик и впрыскиваем промывочную жидкость. Такая чистка может быть эффективна при различной длительности ее выполнения. Все зависит от степени загрязнения. Необходимо помнить, что попадания промывочной жидкости на руки или другие части тела нужно избегать. Если она все-таки попала на кожу, ее необходимо смыть в кратчайшие сроки.
Признаки неисправности инжектора ВАЗ-2110
Из-за наличия в топливе грязи и различных примесей нередко уже через 40 000 км пробега форсунки инжектора нуждаются в прочистке. Встречаются и другие его неисправности. Если двигатель работает нормально, то проводить какие-либо профилактические работы настоятельно не рекомендуется.
Если двигатель работает неустойчиво, глохнет на холостых оборотах, машина не заводится или не может развить полную мощность – то, скорее всего, форсунки инжектора неисправны. Также требуется их проверить, если на холостых оборотах коленчатый вал вращается с слишком высокой частотой. Рывки и провалы во время движения и перерасход бензина тоже должны вас настрожить. При неисправности форсунок в отработанных газах концентрация CO и CH существенно превышает предусмотренные нормы, а негерметичный инжектор, имеющий утечку топлива, может стать причиной возникновения калильного зажигания.
