Замена распредвала lada granta (ваз гранта) своими руками

Необходимость замены ремня ГРМ

Согласно регламенту по проведению ТО, менять ремень газораспределительного прибора нужно не позднее 75 тыс. км пробега. На деле, если учитывать качество расходных материалов на отечественные автомобили, рекомендуется осуществлять замену не реже 45–55 тысяч километров пробега. Невыполнение регламента приводит к необходимости серьезного ремонта двигателя. Обрыв ремня (срезание зубьев, перескакивание) неизбежно сведется к тому, что клапаны будут повреждены в результате сильного удара о поршни. Более того, возможно, понадобится замена не только клапанов, но и всей поршневой группы

Потому важно хотя бы не реже одного раза в 15 тыс. км осматривать ремень на наличие трещин, следов масла и т.д

Для лучшего понимания важности замены ГРМ необходимо знать, как он функционирует. За счет ремня крутящий момент двигателя через коленвал передается на распредвал (на несколько распредвалов – в случае 16-клапанного мотора)

В свою очередь, распределительные валы отвечают за синхронность фаз газораспределения. Если ремень рвется, нарушается правильная работа не только ГРМ, но и всего механизма. Даже при небольшом проскальзывании ремня будет наблюдаться сдвиг фаз, соответственно, работа двигателя будет нарушена.

Ситуация складывается следующая: мощность значительно снижается, двигатель перегревается, расход топлива и масла резко увеличивается. Если же ремень попросту порвётся, это приведет к тому, что клапаны выпуска и впуска откроются перед поршнем. В результате произойдет их повреждение. Такое развитие событий приводит к капитальному ремонту двигателя. Если подобное происходит в дороге, водителю нужно вызывать эвакуатор, а это дополнительные расходы. Чтобы лишний раз не рисковать, необходимо своевременно проводить замену всех неисправных деталей и расходных материалов механизма ГРМ.

Что лучше: 8-ми или 16-ти клапанная двигательная система?

Что касается автомобиля Лада Гранта с 16-клапанной двигательной системой, то он лучше всего приспособлен для езды на большие расстояния. На таких моторах можно развить приличную скорость, что является плюсом в сравнении с 8-клапанным вариантом. Также не будет мешать шум из мотора при езде на высоких оборотах. Что касается недостатков, то для повышения скорости езды в таких двигателях используется облегченная поршневая система. Это означает, что поршень 16-клапанной системы короче, чем у 8-клапанных авто. Проще говоря, у него отсутствует пространство, которое необходимо для того, чтобы поршень не соприкасался с клапаном в случае разрыва ГРМ. Аналогично и у Гранты с кондиционером.

Источники

http://asonline.ru/remont/zamena-privoda-grm-na-avtomobilyah-lada-priora-kalina-i-granta-16-ti-klapanov.html
http://ladaautos.ru/lada-granta/lada-granta-8-klapannaya-kak-provesti-samostoyatelnuyu-zamenu-remnya-grm.html
http://1ladagranta.ru/obsluzhivanie/regulirovka-klapanov-norma.html

Как поменять клапана на Ладе Гранта с 8-ми клапанным двигателем

Необходимые инструменты:

рассухариватель;
съемник для колпачков;
набор головок;
вороток;
ветошь;
новые клапана;
дополнительное освещение.

Последовательность действий:

Снимаем декоративную крышку с мотора.
Отсоединяем навесное оборудование патрубки, колодки с электрическими проводами.
Ключом на «14» по периметру выкручиваем болты, снимаем распредвал с головки блока.

Сняли крышку и видно распредвал Добрались до блока цилиндров

Извлекаем толкатели.
Рассухаривателем извлекаем пружины с клапанов, тарелку клапана.
Когда доступ к клапанам обеспечен, поочередно извлекаем старые клапаны. Очищаем поверхность посадочного гнезда, наносим тонкий слой моторного масла. Устанавливаем новые, предварительно засухарив.

Клапана вблизи

Регулируем зазор.

Снимает крышку ГРМ, потом снимаем свечи для удобства

Проверяем зазор клапана

Завершаем сборку.

Сколько стоят клапана на Ладу Гранту: комплект оригинальных от 650 рублей. Зарубежные аналоги на 100 – 150 рублей дороже.

Как производится замена

Итак, вы обнаружили дефект или подошел срок планового ремонта. Замена проводится пошагово только при охлажденном моторе:

Отключите аккумулятор своей Лады Гранта.
Уберите датчик положения коленвала. Разместите датчик в чистом месте, например, на полке, где нет стальных опилок или масла.
Поршень первого цилиндра поместите в верхнюю мертвую точку.
Проверните коленчатый вал до того момента, пока отметка на его шкиве не совпадет с выступом на крышке привода.
Вытащите заглушку из смотрового окна (находится на картере сцепления) и проверьте положение вала. Если вы все сделали правильно, то в окошке появится метка и будет находиться напротив прорези. Застопорите маховик при помощи отвертки (ее нужно поместить между его зубьев).
Открутите шкив привода генератора, снимите его с оси и удалите шайбу.
Снимите крышку привода газораспределительного механизма.
Ослабьте натяжной ролик (он должен повернутся).
Снимите ремень со всех шкивов и вытащите.
Если вам необходимо, кроме установки ремня ГРМ, снять ролик натяжения и заменить его новым, то отверните болт крепления, а затем уберите ролик прямо вместе с ним.
Перед тем как поставить новый ролик, проверьте, действительно ли нужна замена. Для этого возьмитесь за металлическую середину данного механизма и поверните пластиковую часть. У исправной комплектующей она двигается плавно, без заедания.
Осмотрите помпу и начинайте обратную сборку газораспределительного механизма. Установите ролик в верхнее отверстие на цилиндровом блоке, но не закручивайте до конца болт, крепящий эту часть привода.
Накиньте ремень так, чтобы он проходил правильно по всем шкивам и роликам. Чтобы ремень лег правильно, после укладки на шкив коленвала (его нужно предварительно установить на свое место), натягивайте обе части детали. Старайтесь распределять нагрузку равномерно.
Дальняя часть ремня ГРМ должна лечь на шкив помпы и зайти за натяжной ролик (на этом этапе сверьтесь со схемой), а ближняя должна аккуратно лечь на зубчатую часть распредвала.
Шкив распредвала чуть поверните (в направлении меньшего хода), чтобы зубчики ремня совпали с выемками на нем. Для поворота ролика натяжения против часовой стрелки используйте специальный ключ.

После того как была произведена замена, проверьте натяжение ремня ГРМ. Чрезмерное напряжение в нем на Ладе Гранта чревато выходом из строя помпы системы охлаждения. Также при излишнем натяжении ремень может выйти из строя очень быстро.

Ослабленный ремень способен привести к сбою фаз газораспределения. Поверните коленчатый вал вправо так, чтобы установочные метки совпали. После этого проведите обратную сборку шкива генератора. Помните, что при снятом ремне на автомобиле Лада модели Гранта проворачивать валы категорически запрещено. Настройка делается только, когда уже была проведена замена.

Регулировка клапанов Лада Гранта — ответственный процесс. В двигательной системе автомобиля присутствуют движущие элементы, от правильного расположения которых зависит мощность транспортного средства. Грамотное его выполнение поможет избежать проблем в работе мотора.

Правильно отрегулированные клапаны влияют на шумы внутри двигателя. Это связано с наличием зазоров. В обычном клапане выделяют 2 зазора: для входа рабочей жидкости и для вывода ее из мотора. Размер зазора играет ключевую роль: если он слишком маленький, двигатель будет перегреваться, что приведет к выходу из строя основных движущих элементов.

Принцип работы датчика давления масла и его проверка

Принцип работы ДДМ достаточно прост — в зависимости от давления масла, измерительная мембрана внутри датчика прогибается под давлением масла и замыкает и размыкает контакты. Если уровень масла в двигателе падает, соответственно контакты размыкаются и загорается контрольная лампа давления масла.

Перед проверкой датчика следует убедиться что:

уровень масла в двигателе находится на требуемом уровне
масляный фильтр исправен и из под него не «гонит» масло

Если и с уровнем масла и фильтром все в порядке, необходимо проверь цепь датчика и его самого.

Проверяем цепь от датчика к контрольной лампе. Отсоединяем клемму с датчика и прислоняем ее на массу. При исправной цепи, лампа давления масла должна погаснуть. Если нет, возможно в цепи где то обрыв.
Если после снятия ДДМ он в масле, значит он неисправен и требует замены, если датчик сухой, причина в масляном фильтре, уровне масла или масляном насосе.
Так же давление масла в двигателе можно проверь с помощью манометра. Для этого следует выкрутить датчик и вкрутить манометр. Запустить мотор и на холостых оборотах манометр должен показывать 0,65 кгс/см2 и больше, значит с насосом, и остальным все в порядке. Просто требуется замена датчика.

Если ваш автомобиль оборудован бортовым компьютером, при неисправности ДДМ появится ошибка P0523 (Высокое напряжение датчика давления масла). Эта ошибка говорит о том, что требуется замена датчика.

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

16-клапанный агрегат

Установочная метка на крышке привода.
Крышка.
Шкив распредвала впуска.
Диск фаз (датчик).
Метка ВМТ на распредвале.
Шкив распредвала выпуска.
Опорный ролик.
Ролик-натяжитель.
Ремень привода.
Шкив помпы (насос ОЖ).
Установочная метка на масляном насосе.
Установочная метка коленвала.
Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

Система на 8 клапанов

Собственно замена

Если перед заменой вы проверяли датчик, то, думаю, нет смысла объяснять где располагается ДПРВ. Добраться к нему не просто, т. к. доступ затрудняют шкивы распредвала и соседних агрегатов. Отключаем питание датчика.

Затем, используя ключ на «10» откручиваем два болта крепления. Во время этой манипуляции будьте бдительны и аккуратны, чтобы нечаянно не уронить болтики с шайбами, потом их будет довольно сложно достать. Как правило второй болт открутить довольно сложно ввиду его недоступности, поэтому зачастую во время демонтажа многие просто отламывают второе ухо, после чего извлекают обломок. Если вы уверенны в том, что датчик фаз нерабочий, то такой демонтаж в принципе не страшен, если же вы не уверенны, то есть вероятность того, что вы сломаете вполне рабочий датчик.

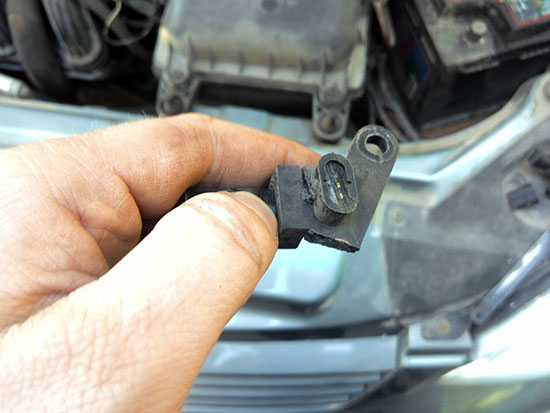

После того как датчик снят его можно более детально осмотреть или проверить на предмет наличия неисправностей. Если на ДПРВ имеются следы механических повреждений от шкивов, оцените степень повреждения и выполните ремонт или полную замену такого датчика.

Дальше используя шестигранник, необходимо выкрутить крепежные винты кожуха. Располагаются они по краям сверху, также есть один внизу слева и один по центру, один под выступом. Достаем кожух вместе с винтами.

Установите 1-й цилиндр в положение ВМТ, затем совпадаем метки таким образом, чтобы на шкивах распредвалов они попадали под прорези на пластиковом пыльнике. Обе метки необходимо выставить вверху. Чтобы проверить правильность выставленного коленчатого вала можно воспользоваться специальным смотровым окошком КПП. Такое можно найти на 8-клапанном моторе, на 16-клапанном это довольно проблематично. Поэтому я бы рекомендовал ориентироваться по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик положения коленвала должен смотреть на 20-й зубец, вернее на его начало.

В случае если все совпадает, определяем состояние шторки, у нее не должно быть дефектов, для этого используем прорези в шкиве впускного распредвала. Шестерня не должна люфтить или качаться. Если обнаружилось несоответствие фаз или повреждение вышеперечисленных элементов, придется разбирать привод ГРМ.

Если же все в полном порядке, установите новый датчик положения распредвала, проворачиваем коленвал, убедившись, что шторка не задевает датчик фаз и приступаем к финальной сборке, она выполняется в обратной последовательности.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
Снимаем крышку ремня привода ГРМ.

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов.

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Выпрессовываем сальники с распределительных валов.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

Моторным маслом смазываем кулачки и опорные шейки валов.
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.
Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

Признаки неисправности колпачков

В связи с тем, что основной рабочий элемент, подвергающийся износу это резина, со временем материал теряет свою эластичность и начинает пропускать масло. Причины, которые оказывают негативное влияние на изделие:

агрессивные условия работы;
некачественные материалы;
естественная выработка ресурса изделия;
повреждение элемента в результате его неправильной установки или снятия.

Действительно, некачественные или устаревшие материалы, используемые при изготовлении колпачков, значительно снижают их ресурс. Если говорить о естественном износе, то его средний интервал — 20000 километров пробега автомобиля. В результате постоянной работы детали, эластичный, резиновый материал со временем затвердевает, начинает истираться и изнашиваться. Повреждение изделия при проведении некачественных ремонтных работ достаточно распространенная проблема. Дело в том, что для извлечения маслосъемных колпачков требуется специальный съемник. Некоторые автолюбители при проведении работ с разборкой двигателя поддевают колпачки при помощи двух плоских отверток, что приводит к повреждениям направляющих втулок клапанов.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой.. Автолюбители рекомендуют приобретать комплектующие марки Gates из США

Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).
