Видео как снять передний бампер, снять радиатор охлаждения двигателя на ваз 2109-099

Как выбрать действительно отличный радиатор печки ваз 2109.

Зайдя в магазин автозапчастей я узнал, что их существует несколько типов : Алюминиевый заводской , алюминиевый не заводской и медный.

Посоветовавшись с друзьями которые не первый год за рулем и сталкивались с такой проблемой , я узнал :

Медный радиатор стоит раза в 2 дороже , чем алюминиевый , но греет не совсем жарко.
Заводской радиатор стоит в районе 1000 рублей и стоит брать именно его , т.к. он надежный и греет как положено. Его конструкция прочнее, чем не родной Вазовский радиатор и имеет завихрители, которые затормаживают охлаждающую жидкость, что способствует большему нагреву радиатора. При таком радиаторе вы начнете чувствовать тепло в машине уже при 60 градусах двигателя.
Не заводской радиатор стоит рублей 500, но покупать его не стоит. Во-первых не греет , во-вторых может потечь сразу после замены.В третьих не имеет завихрителей, поэтому тосол пролетает сквозь радиатор не успевая его нагреть .

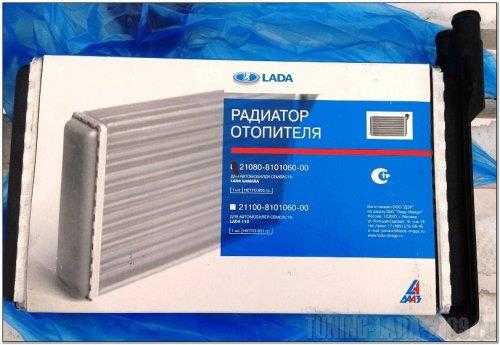

Узнав все это я поехал в магазин и купил оригинальный радиатор ДААЗ, цена 750 рублей. Выглядит он так:

Этапы замены радиатора печки ваз

Для замены радиатора печки Ваз 2109 вам не потребуется снимать всю панель целиком как это написано на многих инструкциях, я вам расскажу как это сделать не лишнего геморроя и с малой затратой времени. Итак, приступим :

Если у вас Ваз 2109 , то вам нужно:

Слить тосол.
Снять накладку панели.
Снять часть панели на спидометре.
Снять накладку печки(Которая снизу возле рычага кпп) .
Открутить винты крепления панели.
Оттянуть панель с помощью помощника с левого края.
Открутить хомуты, которые крепят патрубки к кранику( будьте аккуратны может потечь оставшийся тосол )
Открутить 3 винта крепления крышки радиатора печки.(Проблемы будут с 3 винтом.попросите помощника посильнее оттянуть панель)
Ну вот и все. Вам остается только достать старый радиатор, который как раз влезает в пространство между бардачком и журнальной полочкой, поставить новый и собрать все в обратном порядке (Будьте внимательны не оторвите провода от замка зажигания и сигнализации)

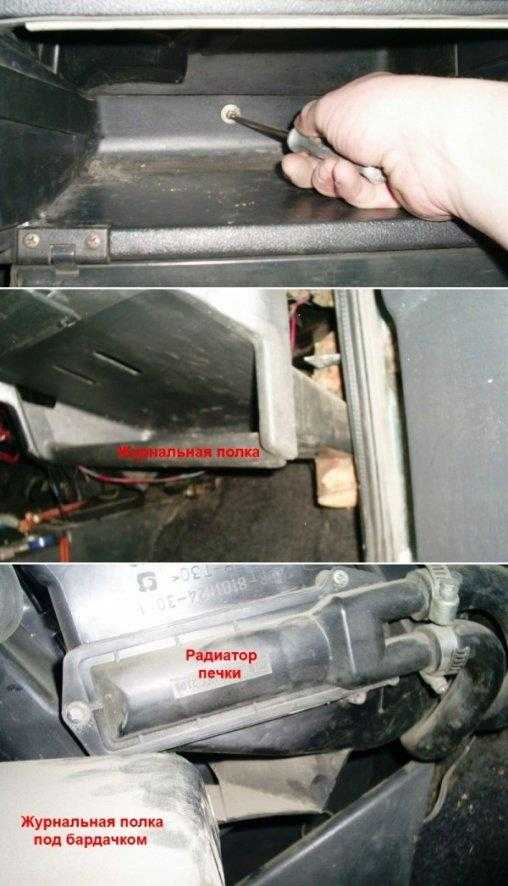

Фото, которое вам поможет:

Ну и напоследок пару советов:

Не ждите до зимы, лучше заняться этим летом.
Перед установкой нового радиатора печки отклейте его по краю поролоном, как был оклеен старый.
После замены радиатора печки, лучше съездить на эстакаду и встать, так чтобы перед был намного выше, чем зад машины и прогазовать ее. Так будет меньше вероятность воздушной пробки в радиаторе.

Видео, замена радиатора печки ваз 2109 , которое вам тоже поможет:

Радиатор очень важен для стабильной, надежной работы двигателя. Его поломка приводит к проблемам в эксплуатации автомобиля. Починить радиатор охлаждения ВАЗ 2109 можно самостоятельно в гаражных условиях.

Радиаторы меняются в случае если они больше не в состоянии держать охлаждающую жидкость внутри, если сильно прохудился или был пробит каким-то предметом.

Для того чтобы выполнить замену понадобятся: ключ-головка «на 10», отвертка крестообразная и длинногубные пассатижи. Первым делом из радиатора сливается вся охлаждающая жидкость. Делается это очень просто, главное проследить, чтобы жидкость не пролилась. Для этого снизу подставляется какая — либо емкость. Откручивается сливная пробка, которая расположена в нижней части радиатора. После этого снимается электрический вентилятор, который необходим для охлаждения радиатора. Вентилятор демонтируется полностью, а так же кожух. Далее очередь звуковых сигнализаторов, их необходимо снять, ведь они мешают нормально демонтировать радиатор. Следующий этап — это ослабление тяги хомутов, которые фиксируют подводящие шланги.

Иногда случается, что болты крепления хомута уходят вниз, и достать до них бывает очень нелегко. Поможет преодолеть проблему крестообразная отвертка. Отводящий шланг следует демонтировать так же, как и подводящий. Далее откручиваются крепежные гайки, которые фиксируют на кузове автомобиля радиатор. После этого скидывается шланг с радиаторного штуцера и снимается радиатор с места. Проверяются все резиновые подкладки, и если есть необходимость, заменяем их.

На корпусе меняются резиновые подушки, установленные в креплении радиатора. Новый радиатор устанавливается в порядке обратном его сьемке. На этом замена радиатора охлаждения ВАЗ 2109 завершен.

Источники

http://lada-na-remont.ru/remont/vaz-2109/30-radiator-pechki-na-vaz-2109-i-vse-chto-s-nim-svyazanno
http://lada-avtovaz.ru/zamena-radiatora-oxlazhdeniya-na-avtomobile-vaz-2109/

Проверка системы охлаждения

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.

Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.

В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.

Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.

После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Пошаговая инструкция проверки системы охлаждения.

Причины неправильной работы вентилятора

В машине ваз 2109 вентилятор системы охлаждения в процессе работы может издавать посторонние звуки. Причин такого поведения может быть очень много:

Возможно, болт, с помощью которого вентилятор крепится к двигателю, попросту раскрутился. Из-за того, что он плохо держится, во время езды он пошатывается. Собственно, это и приводит к образованию непонятных звуков.
Радиатор неправильно установлен. То есть, он не находится на своем месте. Возможно, он лежит на поперечине подвески, что тоже не есть очень хорошо.
Возможно, вентилятор надломился с одной стороны, что привело к дисбалансу.

Примечание: при этом не обязательно менять его полностью. Достаточно только заменить поврежденную часть.

На крыльчатку попала грязь. Это, казалось бы, совершенный пустяк, однако он приводит к дисбалансу. Как следствие – непонятное постукивание.

Подушки плохо зажаты, поэтому они плохо держат мотор. Возможно, подушки прожаты (так бывает после длительной эксплуатации). В итоге мотор вибрирует.

Примечание: исправить данную проблему можно, заменив подушки или вставив прокладки из резины.

Если вентилятор сильно гудит, значит ему не хватает смазки (нужно срочно смазать двигатель маслом).
Подшипник разбился. Эта проблема возникает из-за того, что крыльчатка долгое время была поврежденной, поэтому в системе наблюдался дисбаланс.

Примечание: решить эту проблему можно только одним способом – заменить подшипник. Однако перед этим нужно исправить положение крыльчатки, так как в скором времени из-за нее может быть поврежден еще один подшипник.

Сборка и проверка системы охлаждения

После проверки на герметичность проводят установку нового радиатора. Сборка осуществляется в обратной последовательности. После окончания монтажа в систему заливают ОЖ. Производитель рекомендует использовать оригинальные марки ТОСОЛ А-40 или А-40М. Согласно инструкции объем СО составляет 8.7 л, но на практике более 7.5 л залить невозможно.

Чтобы в системе не образовывалось воздушных пробок, машину нужно установить так, чтобы моторный отсек был выше багажника. Для контроля заполнения СО необходимо снять шланг со штуцера дроссельной камеры карбюратора. Жидкость наливают в расширительный бачок, из которого она распределяется по системе. Как только из штуцера карбюратора начнет выливаться антифриз, заливку немедленно прекращают, а шланг устанавливают на место и закрепляют хомутом.

Перед тем как закрыть горловину расширительного бачка, пробку промывают проточной водой и нажатием пальца проверяют работу клапанов на отсутствие заклинивания. Если возникли сомнения в работоспособности, крышку заменяют исправной. Прежде чем запустить двигатель, проводят визуальный осмотр системы на отсутствие протечек в местах соединений. Если таковые имеются, то неплотности устраняются, а пролитая жидкость насухо вытирается.

Для проверки системы в работе двигатель должен работать на холостых оборотах. При этом необходимо контролировать температуру ОЖ и герметичность всех соединений. Проверяется действие термостата, автоматический пуск вентилятора и работа отопителя. Если по результатам осмотра и функционированию СО замечаний нет, то на этом этапе действия по восстановлению работоспособности системы заканчиваются. После остановки двигателя и охлаждения жидкости проверяется уровень в расширительном бачке и, при необходимости, доливается до нормы.

Что выбрать?

Многие владельцы автомобилей нередко задаются вопросом выбора охлаждающей жидкости — тосол или антифриз: что же лучше? Давайте, не вдаваясь в глубокие истины, попытаемся разобраться, что к чему.

Тосол

По сути, все охлаждающие жидкости являются и называются антифризами. И тосол — не исключение из правил. На самом деле тосол — это просто название одного из видов антифриза, разработанных в нашей местности, для нашей местности и для наших автомобилей.
По своим эксплуатационным качествам и характеристикам тосол во многом уступает другим антифризам.
Цена на тосол гораздо ниже, чем на другие охлаждающие жидкости.
Тосол более распространен среди автомобилей отечественного производства.

Антифриз

Антифризов в мире очень и очень много. Они различаются по составу, основе, цвету и так далее.
Различные антифризы включают в свой состав различные специальные присадки, помогающие качественнее обслуживать охлаждающую систему автомобиля и в то же время увеличить срок службы самого антифриза.
Стоимость антифриза выше тосола, а распространен он достаточно широко.

Вывод

Подведем итог. Тосол или другой антифриз? Итак:

По качествам лучше, несомненно, антифриз.
НО тосол гораздо практичнее по нескольким причинам.
Тосол был СПЕЦИАЛЬНО разработан под наш климат и наши автомобили.
Тосол имеется почти в каждом отечественном автомобилей, проезжающем мимо вас. А это иногда может спасти (в случае поломки на дороге).
Тосола вполне достаточно, чтобы автомобиль нормально функционировал, и система охлаждения работала, как положено.

Практичнее и дешевле (что очень важно) использовать тосол.

Инструкция по снятию и установки радиатора на ВАЗ 2109-2108

Прежде чем приступать к демонтажу, сначала необходимо снять вентилятор вместе с корпусом. Затем обязательно слить охлаждающую жидкость из системы. После того, как это сделано, на самом деле остается лишь снять патрубки системы охлаждения. Итак, два патрубка находятся вверху, и они наглядно показаны на фото ниже. Сначала откручиваем болты хомутов:

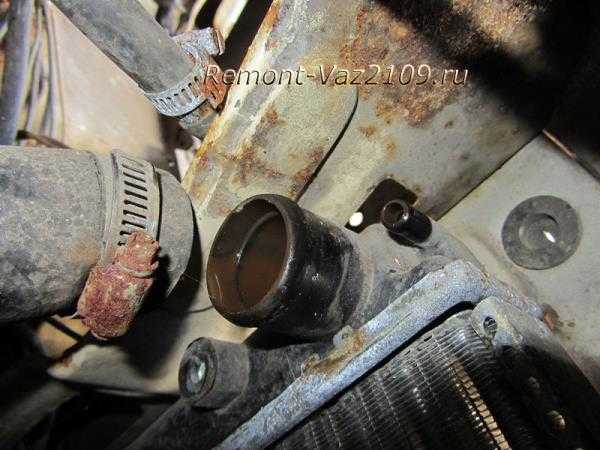

После чего снимаем патрубок и шланг, результат чего показан на приведенной ниже картинке:

Затем приступаем к нижнему патрубку, также открутив предварительно болтик крепления хомута, снимаем его:

И остается отсоединить два проводка от датчика температуры, который находится с правой стороны радиатора. Ниже это показано более наглядно:

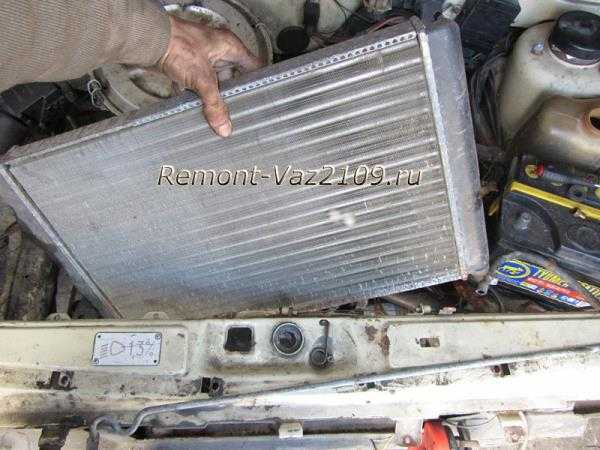

После этого можно приступать к снятию. Аккуратно отводим радиатор немного вперед к двигателю:

И также не менее осторожно вынимаем его вверх, следя за тем, чтобы он нигде не цеплялся при демонтаже, чтобы не повредить его:

При необходимости в замене, необходимо купить новый и произвести установку в обратной последовательности. Цена нового радиатора на ВАЗ 2109-2108 составляет около 1100-1500 рублей и отличается в зависимости от фирмы производителя и материала изготовления.

Радиатор системы охлаждения на автомобиле ваз 2109 необходимо снимать в случае обнаружения течи, которую в свою очередь не удается устранить без демонтажа. Поврежденный радиатор стоит менять на новый в случае если дефект не удается устранить в домашних условиях, либо в специализированной мастерской на специальном оборудование. Мы же рассмотрим процесс снятия. Для выполнения ремонта подготовьте стандартный набор инструментов и приступим:

В первую очередь обесточим автомобиль отключив клемму минус аккумуляторной батареи.
Далее отсоедините от датчика включения вентилятора системы охлаждения питающий провод, так же отсоедините колодку с питающими проводами и от электродвигателя вентилятора.

Снимите кожух вентилятора охлаждения, отвернув две гайки крепления его к радиатору и две гайки крепления кронштейна. Наклонив его немного вперед в сторону двигателя, вытащите кожух из моторного отсека.
Теперь нам необходимо слить охлаждающую жидкость из радиатора в заранее подготовленную чистую емкость, так как тосол потом можно будет использовать повторно. Для слива, на днище радиатора предусмотрена сливная пробка. При сливе соблюдайте правила техники безопасности, а именно двигатель должен быть остывшим, тщательно промывайте руки с мылом при попадание на них тосола, если капли жидкости попали в глаза — обратитесь к врачу, так как он ядовит.
После того, как система слита, ослабьте затяжку хомутов крепления и отсоедините от радиатора два верхних и один нижний шланги.

Отведите его в сторону мотора и вытащите. На нижних ножках радиатора будут одеты смягчающие резиновые подушки, снимите их, если они повреждены, то замените на новые.

На этом ремонтные работы по снятию радиатора ваз 2109 завершены. Устраните неисправности. В случае если он снимался не для замены, то перед установкой, рекомендуется промыть его водой и проверить на герметичность. Для проверки, заглушите все отверстия, а к сливному отверстию подведите шланг от компрессора и закрепив его начните нагнетать воздух и параллельно, не переставая поддерживать давление, опустите радиатор в ванную с водой. Наличие пузырьков воздуха будет свидетельствовать о нарушение герметичности. Сборку выполните в обратной последовательности.

Источники

http://xn—80aaecx8b1a.xn—p1ai/замена-радиатора-ваз-2109-своими-руками/
http://remont-vaz2109.ru/zamena-radiatora-oxlazhdeniya-svoimi-rukami/
http://zubilovaz.ru/vaz-2109-kak-snyat-radiator

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
Изучите состояние крана отопителя, патрубков;
Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол. Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Замена

Данная деталь подлежит замене в том случае, если обнаружилась течь. Но все же, для начала лучше провести его проверку, чтобы убедиться, откуда течь.

Проверка

Для проверки радиатора его нужно снять (как это сделать, будет описано ниже), заглушить все патрубки и опустить в ванну с водой. Работы нужно проводить в специально отведенном для этого месте (мастерской, гараже и т. д.). К ванне подводим воздух под давлением. Если появятся пузырьки в течение 30 секунд после поступления воздуха, значит в радиаторе есть дырка и ее даже можно найти, если наблюдать внимательно.

Снятие радиатора

Приступим:

в первую очередь, следует обесточить АКБ или даже снять;
ОЖ слить полностью, открыв краник;
если автомобиль наделен системой впрыска топлива, то нужно демонтировать воздушный фильтр.

Примечание. Для быстрого снятия воздушного фильтра следует пальцем или отверткой отжать защелку, отсоединить колодку с проводами, ослабить хомут и снять фильтр, подняв для начала его переднюю часть.

теперь нужно разрезать хомут, фиксирующий жгуты проводов;
разъединить колодку проводов вентилятора;
снять хомут тяги дроссельной заслонки, расположенной на кожухе вентилятора;
теперь нужно отсоединить отводящий шланг радиатора, который соединен с термостатом;

отсоединяем также подводящий шланг, соединенный с патрубком рубашки охлаждения;
снимаем пароотводящий шланг;
пришла пора вывернуть гайку, фиксирующую радиатор к кузову сверху.

Примечание. Стоит отметить, что тем же болтом фиксируется кожух вентилятора.

радиатор наклоняем к мотору;
снимаем его, двигая вверх в сборе с вентилятором;
теперь нужно ослабить затяжку хомутов;
отсоединяем от радиатора все шланги;

выворачиваем болты и гайки, которые крепят кожух с вентилятором и радиатор;
отсоединяем кожух с вентилятором;

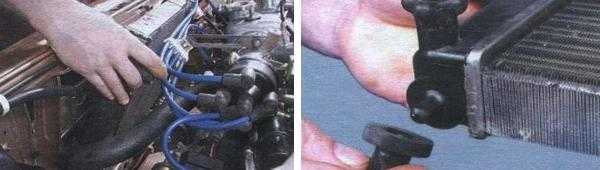

нужно снять с радиатора две подушки нижнего крепления.

Примечание. Нужно визуально осмотреть подушки и если они порваны или потеряли упругость, заменить на новые.

Установка нового радиатора проходит в обратной последовательности. Не забываем надеть только подушки нижнего крепления. Заливаем новый антифриз и все, радиатор готов к использованию. Обязательно рекомендуется в процессе работы своими руками посмотреть соответствующее видео или фото — материалы. Пошаговая инструкция, данная выше, написана специалистами, которые знают все не понаслышке. Поэтому соблюдать нужно все ее пункты. Научившись менять радиатор и другие детали своего автомобиля самостоятельно, можно неплохо сэкономить на периодическом ремонте, цена на который постоянно растет.

Источник

http://masteravaza.ru/sistema-ohlazhdeniya-dvigatelya/radiator-sistemy-ohlazhdeniya/vaz-2109-zamena-radiatora-ohlazhdeniya-671

Порядок операций

Если у автомобиля низкая посадка или емкость для слива охлаждающей жидкости – большая, работы нужно начинать с подъема машины домкратом. Радиатор установлен на телевизоре вместе с противотуманными и обычными фарами. Работы нужно начинать только при холодном двигателе. Если мотор – горячий, обязательно дождитесь его остывания.

На заметку! Обязательные условия выполнения операций – точное соблюдение последовательности и предельная аккуратность. Поскольку система охлаждения мотора – это одна из главных в транспортном средстве. Параллельно замене целесообразно сделать ей ревизию и убедиться в исправности и работоспособности других узлов. Регулярное ТО системы охлаждения – это залог длительной и эффективной работы двигателя, и снижение эксплуатационных расходов на автомобиль.

Теперь можно приступать к работе:

Сняв с расширительно бочка пробку, сливается рабочая жидкость в емкость. Нужно слить весь антифриз, который есть в системе охлаждения.
Теперь нужно демонтировать фильтр.
Демонтировать радиатор необходимо вместе с электрическим вентилятором. Для этого нужно отсоединить питание кулера. Теперь нужно открутить прижимную пластину и снять ее.
Теперь нужно снять подводящий и отводящий шланг с патрубков. Для этого ослабляется хомут крепежа.

Радиатор с вентилятором наклоняется к двигателю, и вынимается
Внимание! Прежде, чем вытягивать вентилятор, нужно разъединить провода. Они обычно расположены в нижней части устройства
Это необходимо для того, чтобы сохранить работоспособность проводки.

Теперь нужно отсоединить вентилятор от радиатора. Для этого ключом на 10 откручиваются 2 гайки. Вентилятор нужно снять вместе с кожухом.
Установка радиатора выполняется в порядке обратном вышеописанному. Начинается он с коммутации нового узла и вентилятора

Важно! Перед заменой следует убедиться, что есть 2 подушки из резины. Если их нет, установите новые в отверстия поперечины

Если они на месте, то установка нового агрегата выполняется именно на них.

Некоторые особенности системы охлаждения ВАЗ 2109

У ВАЗ 2109 СО жидкостная, с общим объёмом 7.8 л, если считать вместе с печкой. Тип системы – закрытый, она герметична. Рабочее давление в охладительной системе удерживается около одной атмосферы. Благодаря повышенному давлению, жидкость в ней закипает при более высокой температуре, чем при нормальном давлении. Это существенно повышает ресурс самой СО, а также двигателя.
Циркуляция жидкости осуществляется принудительно, то есть, с помощью насоса или помпы. Комплектуется СО «девятки» центробежной помпой. Корпус у неё из алюминия. Помповый механизм работает от ременного привода ГРМ. Вращение вала помпы производится на двухрядных шарикоподшипниках скольжения. Причём, роль обоймы для подшипника выполняет валик помпы, собственной у него нет.
Механизм заливается соответствующей смазкой (Литол) ещё при изготовлении. Пока функционирует – не обслуживается, такая возможность конструкцией не предусмотрена. Если ломается, ремонту не подлежит, поэтому, заменять насос при поломке рекомендовано полностью. В подобных системах, для большей надёжности, насос стараются заменить и при смене зубчатого ремня ГРМ.
Поскольку СО «девятки» – жидкостная, эта жидкость время от времени, нуждается в замене. Система охлаждения ВАЗ 2109 нетребовательна к качеству антифриза. Однако, тот Тосол А 40, который выпускался для таких СО в прошлом веке, сейчас не производят. То, что выпускается под данной маркой, увы, не соответствует ГОСТам, по которым эта охладительная жидкость производилась.
Многие автомеханики не рекомендуют её применение, из того, что рекомендовано АвтоВАЗ, вполне можно выбрать замену. В крайнем случае, приобрести импортный антифриз с соответствующим требованиям составом. А вот воду совсем нельзя использовать в качестве антифриза, она оставит слой накипи на стенках всех трубопроводов системы, алюминиевые детали подвергнутся активной коррозии.
Для охлаждающей жидкости рабочая tO – +85O – +95OС. Дополнительно, при температуре порядка +99ОС, замкнутся контакты в реле вентилятора. Электровентилятор двигателя прекращает работу при размыкании контактов датчиков реле, это +93ОC. Значит, ориентируясь только на факт включения-выключения вентилятора, можно сделать верный вывод о температуре в системе. Даже при отказавшем (или отсутствующем) термометре на щитке.
Термодатчик реле установлен в головке цилиндрового блока. На приборном щитке размещён термометр, показывающий эту температуру, сигнализируя о возможном перегреве. Во время работы двигателя, от рубашки охлаждения цилиндровой головки и блока, жидкость течёт к радиатору, где забирает тепло или в термостат.
Система охлаждения ВАЗ 2109 имеет малый и большой круг обращения, разделение происходит на термостате. Что удобно, особенно, когда нужно быстро прогреть мотор при низкой температуре воздуха. Клапан закрывается, жидкость течёт только по малому контуру. При повышении температуры, клапан термостата пропускает охладитель в трубопроводы большого круга.
В процессе работы двигателя, при сгорании топливной смеси, температуры достигают 2 000ОС и происходит это скачкообразно. Плохая работа системы охлаждения приводит не только к преждевременному разрушению цилиндропоршневой группы из-за тепловых перегрузок. Смазка пересыхает и прогорает, растут затраты топлива при падающем КПД.
Переохлаждение приводит к скоплению конденсата, который смывает смазку (бензин хороший растворитель), попадает в картер, смешиваясь с маслом, разжижает его. Это ещё одна причина держать СО в порядке, иначе не избежать дорогостоящего ремонта двигателя.
Кроме охлаждения двигателя, СО нагревает воздух в радиаторе отопления и охлаждает турбину (при наличии турбонаддува), охлаждает также масло и рабочую жидкость в АКПП.
Для большего комфорта при вождении, следует ещё провести небольшой тюнинг системы. Повысить эффективность и надёжность работы можно, поставив насос, имеющий крыльчатку, у которой много лопастей. Вентилятор тоже желателен помощнее, шестилопастной.
Хорошо, если будет установлена система запуска/выключения вентилятора вручную, в дополнение к реле, датчик которого может выйти из строя. Дополнительное реле включения/выключения вентилятора тоже не будет лишним, в условиях городских пробок это прибавит спокойствия водителю и надёжности системе.
