Замена пружин ваз 2114

Установка спортивных замков

Спортивные замки на капот можно установить вместо штатных деталей или как дополнительную страховку. Рекомендуется не отказываться от оригинального запорного механизма, это дополнительная гарантия того, что капот не вскроют злоумышленники, фиксаторы у ВАЗовских автомобилей достаточно прочные и выдерживают значительные механические усилия, если их вскрывать.

Подготовка к установке

Перед установкой спортивного замка требуется точно вымерять на планке места крепления штоков.

1. в раме над фарами сверлятся отверстия и устанавливаются штоки.
2. верхушки штоков намазываются солидолом, и прикрывается крышка капота, чтобы на крышке остались отпечатки.
3. на капоте, на отпечатанных следах от штоков следует просверлить необходимые отверстия.

Этапы сверления капота:

1. Крышку капота сверлят изнутри наружу.
2. Берется самое маленькое сверло, и сверлиться отверстие на солидольном круге.
3. Отверстие расширяется большим сверлом.
4. Проверка отверстий на дополнительное растачивание.
5. Отверстие должно отстоять от штока на 1-2 мм.

Подготовительная процедура перед монтажом спортивного замка закончена.

Монтаж замка

Установка замка также требует использовать сверло для закрепления его на капоте. Этапы работы:

1. С пластины на замок капота ваз 2106, например, снимается защитное покрытие, пластина прикладывается к капоту и отмеряется четыре отверстия крепления пластины.
2. Тонким сверлом сверлиться крышка под саморезы.
3. Пластина прикручивается саморезами.
4. Штоки затягиваются до оптимального положения.
5. В отверстия штоков вставляются шпильки.
6. Монтаж страховочных тросиков.
7. Установка завершена.

Безусловно, и ремонт и регулировка замка не сложная процедура, которую легко можно делать самостоятельно. Хорошо укрепленная крышка это безопасность водителя на дороге, трудно представить, чем может обернуться внезапно открывшийся на трассе капот.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

ГТЦ ваз 2110 признаки неисправности, назначение устройства, проверка работоспособности замена

Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Как снимать барабан на ваз 2107

Замена гидрокомпенсаторов на ваз 2112 16 клапанов

Замена ручного тормоза на ваз 2107

Ваз 2114 где находится стартер на

ВАЗ 2110 долго прогревается, почему так происходит

Пропал сигнал на ваз 2110 причины

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о . После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

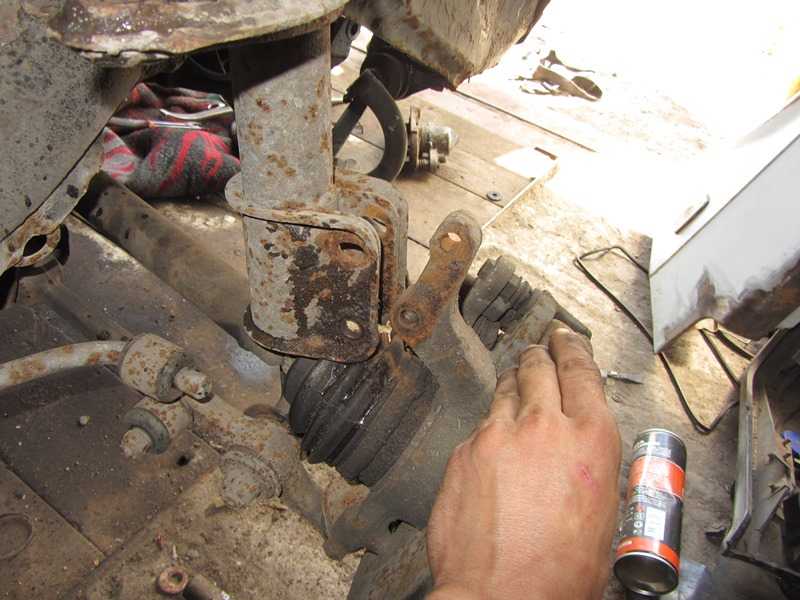

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

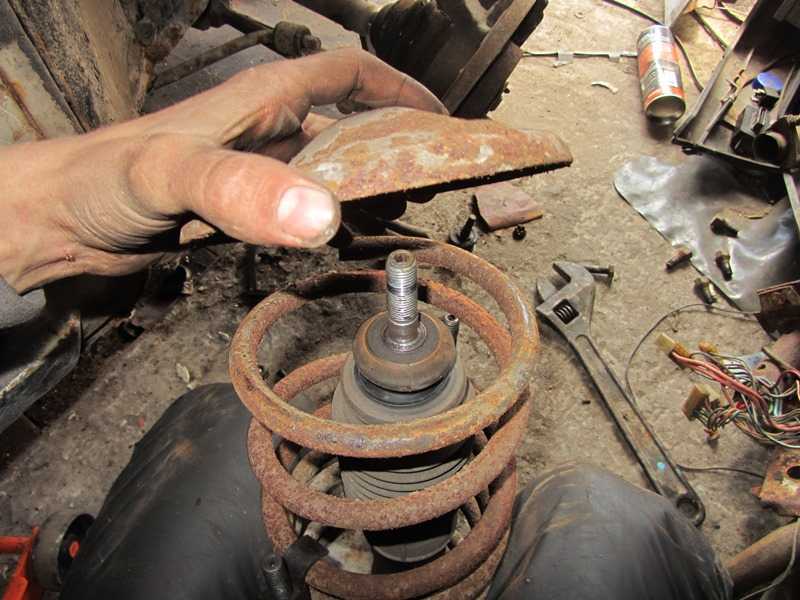

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

Первичные проблемы с замком капота

Первые неисправности в запорном механизме заметны сразу же

Если обратить на них должное внимание, то отремонтировать замок поможет простая регулировка. Личинка замка капота на ВАЗ 2109, например, изготовлена из промышленной стали и чтобы она полностью сломалась, требуется игнорировать первые сигналы неисправности не один месяц

1. Каждый раз, закрывая капот, требуется сильнее хлопать крышкой и даже давить на раму.
2. Появляется лязг и дребезжание крышки на неровной дороге. Причем это хорошо слышно в салоне.
3. Замок не закрывается с первого раза.
4. При ослаблении тросика требуется несколько раз дернуть рукоятку, чтобы замок открылся.
5. После нажатия на ручку капота в салоне крышка не приподнимается, образуя зазор, а остается на месте. Щель между рамой и крышкой можно увидеть, только если приподнять крышку самостоятельно.

Установка новых пружин и амортизаторов

Замена пружин и стоек для ВАЗ 2114 выполняется по одному принципу, независимо от того, проходит ремонт в задней или передней подвеске. Для ремонта понадобятся:

• Домкрат;
• Молоток;
• Головки и ключи с размером 13′ и 19′;
• Пробой;
• Стяжки пружин;
• Съемник для шаровых опор;
• Трещотная рукоять и вороток к ней;
• Плоскогубцы;
• Новые детали.

1. Домкратом нужно поднять перед или зад машины, исходя из того, какая подвеска будет обслуживаться.
2. Колеса должны быть сняты.
3. Чтобы добраться до стойки, необходимо извлечь рулевой наконечник. Его держат болт и шплинт.
4. Когда стойка освобождена от рулевого наконечника, необходимо открутить гайки крепления стойки к рычагу. Выполняется это следующим образом:
5. Когда болты свободны, можно попытаться вручную извлечь их. Если не выйдет сделать руками, то на помощь приходят молоток и деревянный или стальной брусок, с помощью которых болты легко выбиваются.
   Теперь блок может быть отсоединен от рычага. Если проходит замена передней стойки, то она крепится в капоте. Его нужно открыть, а затем выкрутить все крепящие элементы. Крепления заднего амортизатора находятся на внешней стороне, поэтому в салон ВАЗ 2114 заходить не нужно.
6. Когда последняя гайка откручена, блок можно снимать. Если неисправен весь блок, то вместо него ставится новый. Замена проходит в обратной последовательности. Когда из строя выходит только пружина, поменять нужно только её.
7. Замена должна проходить аккуратно, так как неверное действие может привести к травме. Сначала следует снять опоры.
8. Когда конструкция открыта, следует воспользоваться специальной стяжкой, как показано на фото.

Оценить результат ремонта амортизаторов можно следующим образом: машина ставится на ровную поверхность, а водитель несколько раз качает её. Если автомобиль крепко стоит на колесах, значит процесс выполнен правильно. После 100-200 км пробега нужно будет повторно подтянуть гайки. Это делается, чтобы закрепить уже «подстроенные» новые элементы. Регулярный осмотр и смазка помогут держать ходовую часть в хорошем состоянии.

Подробное видео по замене задних стоек:

ходовой ваз

Ремонт

Для ремонта замка с заменой деталей потребуются следующие инструменты:

• рожковый ключ на 17 и 19;
• жидкое масло для смазки;
• набор отверток;
• плоскогубцы или пассатижи.

Самостоятельный ремонт замка требует некоторой сноровки и неторопливости, поэтому нужно рассчитывать минимум на 2 часа. Сначала следует определить какой механизм в замке вышел из строя, чаще всего ремонта требуют:

• пружины (зама, крючка, защелки);
• замена тяги.

Замена пружины замка

Пружина замка находится на раме автомобиля. Износ металлической детали, деформация и трещины служат причиной того, что капот нельзя плотно закрыть. Поставить пружину замка, на примере ВАЗ 2114 можно в несколько этапов:

1. Отсоединение от пружины тягового механизма. Используется отвертка.
2. Снятие пружины.
3. Установка новой пружины замка.

Замена пружины защелки

Если требуется сменить пружину фиксатора защелки, например, на ВАЗ 2114, потребуется плоская отвертка и ключ на 19. Поменять пружину можно в три этапа:

1. Отдача (ослабление) контргайки.
2. Откручивание штыря.
3. Когда запорный механизм снят, производится замена пружины на новую и аналогичная сборка в обратном порядке.

Замена пружины крючка

В отличие от двух предыдущих замен пружин, чтобы заменить пружину замка потребуются или пассатижи или тонкий пинцет. Ремонт более кропотливый и требует определенного навыка. Работа производится по следующему принципу:

1. Отверткой поддевается стопорная шайба, которая удерживает ось крюка.
2. Шайба вынимается из пазов пинцетом (или пассатижами).
3. Вынимается ось крюка.
4. Снимается пружина.

Замена тяги

Менять привод замка нужно в том случае, когда фиксаторы находятся в рабочем состоянии, а при открытии капота ручкой с салона крышка не открывается.

Замена тяги производится по следующему принципу:

1. Тросик освобождается от крючка (сам крюк снимать не нужно).
2. Ключом на 13-ть отдается крепление оси рукоятки.
3. Рукоятка снимается.
4. Плоскогубцами выпрямляется загнутая часть тросика.
5. Выдвигается стопорная втулка и освобождается конец тросика.
6. Снимается петля с рычага тяги.
7. Со стороны мотора вытягивается тяга.
8. С держателей освобождается оболочка и производится замена детали.

Функции капотного замка

Предназначение любого запорного механизма, будь то замок капота ваз 2109, или БМВ, плотно удерживать крышку моторного отсека, препятствуя проникновению в подкапотное пространство уличной грязи и воды. Подкапотное пространство обеспечивается оптимальной вентиляцией, но проникновение воздуха не должно происходить через крышку.

«Болезнь» 90% ВАЗовских автомобилей в том, что через полгода после эксплуатации замок капота начинает разрушаться: истирается личинка, пружины теряют жесткость, тросик (тяговые механизм) перетирается, на нем могут образовываться трещины. Поэтому следует проводить регулировку замка два раза в год, меняя, при необходимости, вышедшие из строя детали. Иначе – внезапное открытие капота на трассе гарантировано.

Как отрегулировать замок капота

Первые неисправности, которые замечает водитель можно устранить путем несложного осмотра и подтягивания или замены некоторых деталей. Регулировка замка капота на все автомобили ВАЗ проводится по двум основным этапам: горизонтальная и вертикальная.

Вертикальная регулировка

Вертикальная регулировка это проверка оптимальной длины замочной защелки. Это необходимо сделать, если крышку капота невозможно плотно зафиксировать в закрытом положении. При езде слышится дребезжание, даже при включенном моторе, когда машина стоит на месте наблюдается небольшое подпрыгивание крышки.

Для регулировки используют накидной ключ на 19 и отвертку с плоской головкой. Этапы вертикальной регулировки.

1. Ослабить контргайку на защелке. Чтобы сама защелка не проворачивалась, ее придерживают отверткой.
2. Если крышка капота плохо или совсем не закрывается, необходимо отрегулировать длину защелки. Ее нужно просто выкрутить (увеличить) отверткой.
3. Если крышка дребезжит и вибрирует при езде, длину защелки укорачивают, вкручивая защелку на несколько оборотов.
4. Проверка правильной настройки длины защелки выполняется только через эксперимент.
5. Никаких размеров, расчетов и измерений сантиметровой лентой нет даже на производстве.
6. После того, как механизм отрегулирован, контргайку следует затянуть ключом, придерживая защелку замка.

Горизонтальная регулировка

Провести горизонтальную регулировку на ВАЗ 2115 необходимо в том случае если наблюдается заедание замка при открытии или слышится металлический скрежет при езде.

Горизонтальная регулировка защелки производиться в несколько этапов:

1. Ослабляется контргайка.
2. Фиксатор защелки передвигается в горизонтальной плоскости, чтобы при закрытии личинка совпадала со штатным отверстием рамы.
3. Проверка соответствия и затягивание контргайки.
4. Регулировка помогает избавиться от проблемы, при незначительных сдвигах рабочего механизма в процессе постоянных нагрузок при езде.

Устройство капотного замка

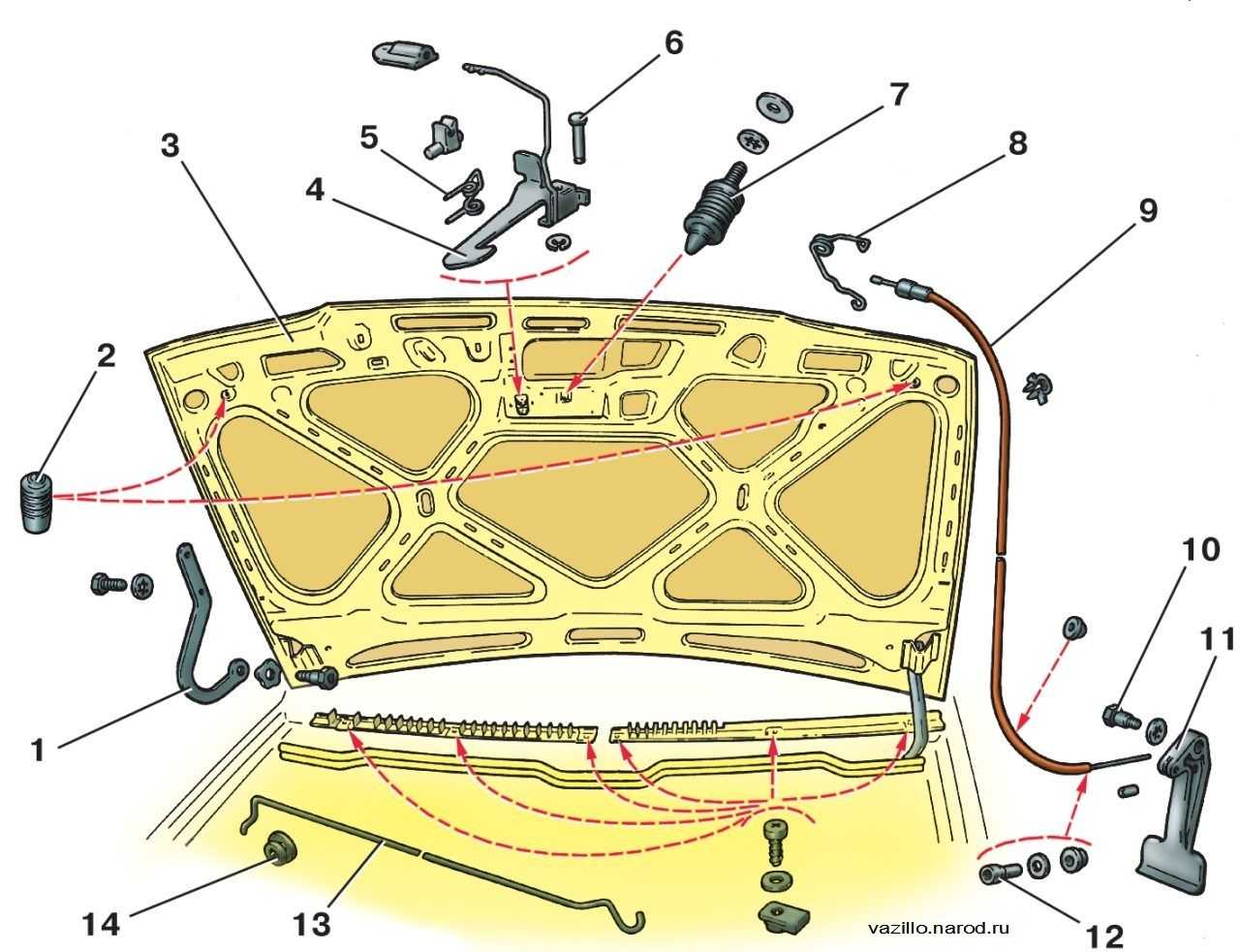

Детали капота и замка: 1 – петля капота; 2 – буфера; 3 – капот; 4 – крючок; 5 – пружина крючка; 6 – ось крючка; 7 – штырь; 8 – пружина замка; 9 – оболочка с тягой замка; 10 – ось рукоятки; 11 – рукоятка замка; 12 – втулка оболочки тяги; 13 – оболочка с тягой замка; 14 – втулка упора капота

Вся линейка ВАЗ имеет механическое устройство замка, с аналогичными основными частями. У ВАЗ 2114, 2115 установлена дополнительная пластмассовая защита под бампером

Это важно помнить, когда происходит заклинивание крышки после того, как порвался тросик. В остальном запорный механизм имеет следующие детали

На примере замок капота ваз 2110.

• штырь защелки;
• пружины — защелки замка, крючка;
• контргайка;
• стопорная шайба;
• крючок — ось крючка, ручка;
• чашки — верхняя, нижняя;
• тяговый механизм — держатели, втулка, уплотнитель, оболочка;
• рукоятка.

Работает замок на всей линейке Жигулей предельно просто: захлопывая капот, штырь попадает в штатное отверстие на раме и удерживается пружиной. Нажав на тяговую рукоятку в салоне, защелка освобождается, открывается небольшой зазор. Нажав на рукоятку предохранительного крючка, крышка полностью открывается.
