Ремонт и замена проводки на ваз (lada) гранта своими руками

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Структура бортовой сети является блочной. Для обеспечения удобства и наглядности производитель схема электрооборудования разбита на такие блоки:

передняя часть Лада Гранта;
система зажигания;
панель приборов;
проводка в задней части авто.

Все узлы имеют электрическую связь.

Далее конкретизируем схему, отвечающую за переднюю часть. Здесь можно встретить присутствие обозначений для таких потребителей (версия «Норма»):

аккумулятора;
стартера;
генераторного узла;
передней оптики;
указателей поворотов;
клаксона;
вентилятора, вмонтированного в систему охлаждения;
мотора насосного модуля, омывающего лобовое стекло;
предохранителей.

Как показывает схема электрооборудования, наибольшее число приборов расположилось в подкапотном пространстве. Здесь также присутствует монтажная плата с силовыми предохранительными элементами, количество которых приравнивается к пяти.

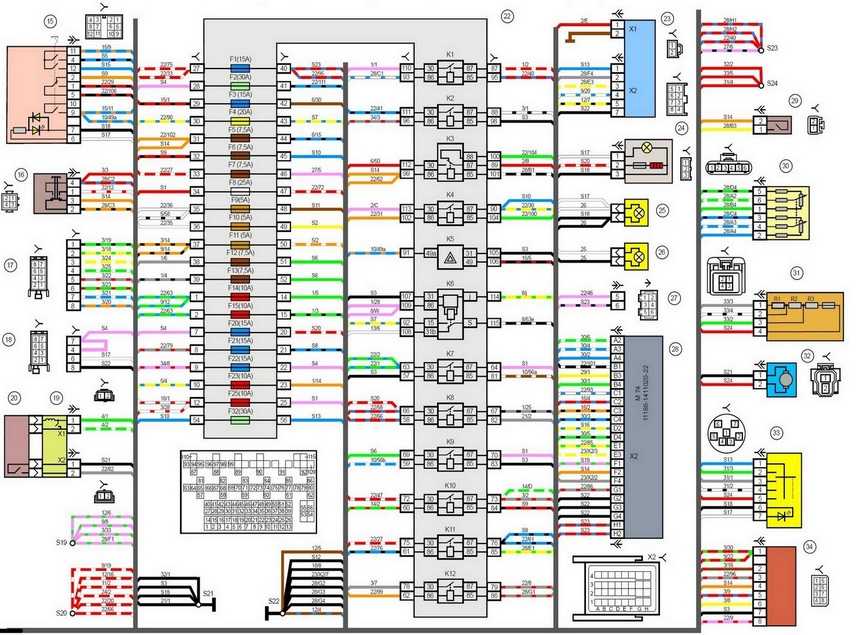

Монтажный блок, отвечающий за функционал приборной панели, производитель ожидаемо расположил в салоне LADA Granta. Он находится внизу и располагает предохранительными элементами, отвечающими за функционал таких приемников:

наружных световых устройств;
рулевого усилителя;
электрических компонентов контура отопления салонного пространства;
подсветки приборов, присутствующих на панели.

Блок снабжен 32-мя предохранителями и 12-ю реле.

Производитель также не забыл о токоприемниках задней части авто, для чего собрал в аналогичный блок плавкие вставки, отвечающие за подачу питания к устройствам, а именно:

задним дверям;
лампам освещения регистрационного номера;
топливному насосу;
системе обогрева заднего стекла.

Об условных обозначениях

Напомним, что практичная модель Лада Гранта «пошла» в серию еще в 2011 г. Данный современный автомобиль насыщен новыми модификациями сложных приборов и электронных устройств. Все это имеет целью доставить водителю максимум комфорта при езде. Сегодня «ВАЗ» выпускает Лада Гранта в трех версиях в плане комплектации:

«Норма»;
«Стандарт»;
«Люксовая».

У первых двух вариантов одинаковая схема электропроводки, а в «Люксе» она другая. Обидно, что в заводской инструкции по эксплуатированию авто отсутствует данная схема электропроводки. Однако не спешите расстраиваться, ведь такой альбом со всем перечнем схем можно приобрести в рыночной сети авто-товаров.

Разводка электрических кабелей подразумевает присутствие большого числа жгутов. Схема электропроводки располагает условными обозначениями и порядковыми номерами, каждый из которых присвоен строго конкретному токоприемнику. Эти потребители на схеме коммутируются в общую сеть посредством условных линий. Чтобы повысить наглядность, разработчики применили для линий разные цвета. Далее провода собираются в жгуты, которые соединяются с электрическими блоками посредством специальных разъемов.

Первая цифра в маркировке провода обозначает штекер, разъем или же клемму, к которой подводится данный кабель. Цифра, присутствующая за знаком дроби, свидетельствует о своем соответствии номеру контакта токоприемника.

С принципом работы конкретно взятого электронного блока читатель может ознакомиться в самостоятельном режиме. Если неисправности незначительные, то они не создают затруднений в процессе ремонта или замены. Но ситуация меняется, когда из строя выбыл сложный узел, что подразумевает необходимость обращаться к электрикам. Для понимания ситуации с неисправностью конкретного токоприемника от владельца LADA Granta не требуется помнить все детали и мелочи компоновочного чертежа, а достаточно будет знать место размещения устройства и особенность подводящей к нему проводки.

Также полезной будет информация о приемах, позволяющих оперативно заменить пришедший в негодность предохранитель или реле. В монтажном блоке Лада Гранта предусмотрены резервные предохранители и реле такого же характера. Предохранительные элементы необходимы для защиты цепей от токовых перегрузок, которые приводят не только к выходу из строя прибора, но и защищают цепь от короткого замыкания, грозящего риском последующего возгорания. В такой ситуации происходит нагревание плавкой вставки, после чего ее элемент перегорает, тем самым отключая подачу питания к токоприемнику. Замену предохранителей разрешается осуществлять только на аналоги, настроенные на такую же максимальную силу тока. Пренебрежение этим важным правилом также способно спровоцировать поломки и возгорания.

Общая информация

Функционирование автосигнализации, свет в салоне и работа лампы открытия дверей на панели приборов тесно связаны с работой концевиков. Стоимость описываемых приборов составляет примерно 160-175 руб. (к примеру, такова стоимость приборов с колпачком с артикулом 1118-3710199 и концевиков с артикулом 104035756).

Отметим и ряд отличий, существующих у различных комплектаций Грант:

В машине комплектации «Стандарт» кнопки на посадочных местах заменены на заглушки из пластика. Проводка в машинах данной комплектации отсутствует;
На Гранте «Норма» концевики устанавливаются не только на водительской, но и на всех остальных дверях, правда, все другие посадочные места (кроме водительского) снабжаются заглушками. В автомашинах указанной комплектации прокладывается проводка;
В автомобилях комплектации «Люкс» также имеется полный комплект датчиков открытия дверей, устанавливаемых на каждой из дверей машины. В некоторых ранних модификациях датчик на двери водителя, был ответственен за включение осветительной лампы и индикатора закрытия двери на панели приборов. Остальные участвовали только при включении света. Современные модификации имеют более полный функционал, то есть все датчики подают сигнал и на включение света и на приборную доску.

Работа концевиков основана на замыкании цепи электромеханического прибора при открытии двери. Именно в этот момент происходит подача питания на освещающую автосалон лампу и параллельное направление электроимпульса в сигнализационную систему. При функционировании концевых выключателей, установленных на автомашинах Волжского Автозавода (включая Гранты), отмечаются некоторые проблемы, решать которые придется самому автовладельцу.

Фото: https://www.drive2.ru/l/288230376152835049/

Схема системы зажигания Гранты

1-датчик контрольной лампы давления масла; 2-генератор; 3-дроссельный патрубок с электроприводом; 4-датчик температуры охлаждающей жидкости; 5-колодка жгута проводов системы зажигания к колодке жгута панели приборов; 6-электромагнитный клапан продувки адсорбера; 7-датчик скорости; 8-датчик массового расхода воздуха; 9-датчик положения коленчатого вала; 10-датчик концентрации кислорода; 11-контроллер; 12-датчик концентрации кислорода диагностический; 13-катушка зажигания; 14-свечи зажигания; 15-форсунки; 16-колодки жгута проводов системы зажигания и жгута проводов форсунок; 17-датчик детонации.

Чтобы починить неисправность некоторых деталей машины, бывает нужна электрическая схема Лада Гранта Норма. К ней вынуждают обращаться проблемы с электроприборами или электропроводкой автомобиля. На первый взгляд, схема кажется сложной и громоздкой. Новичку или водителю, который плохо разбирается в электротехнике, довольно сложно разобраться в символах и технических терминах. Данный материал поможет владельцу ВАЗ 2190 Норма понять структуру бортовой электрической сети.

Автомобиль Лада Гранта выпускается с 2011 года. На этом современном авто установлено много новейших приборов и электроники. Все это обеспечивает максимальную безопасность и комфорт для водителя. Корпорация «АвтоВАЗ» выпускает 3 вида модификаций автомобиля Лада Гранта: Стандарт, Норма, Люкс. Схемы соединений в комплектациях Норма и Стандарт одинаковые, у люксовой версии — иные. Заводская инструкция по эксплуатации автомобиля не содержит схему. Альбомы с полным набором схем для своей марки автомобиля Лада Гранта можно приобрести в магазинах.

Принцип действия отдельных электронных блоков управления и приборов читатель должен изучить самостоятельно. Простые неисправности не создадут особых проблем при ремонте или замене запчасти. В случае поломки сложного электронного узла придется обратиться в сервис. Не требуется помнить наизусть все мелочи по монтажу деталей. Водителю желательно разобраться в компоновке чертежа, четко знать места расположения наиболее важных устройств и электропроводки.

Менять плавкие вставки необходимо только на аналогичные с таким же показателем величины тока. Несоблюдения этого требования может повлечь выход из строя электрических устройств и возгорание автомобиля.

Система и основные характеристики электрооборудования Лада Гранта

Транспортные средства от АвтоВАЗ Lada Granta согласно руководству по обслуживанию и эксплуатации имеют следующие характеристики электросети и оборудования:

Для питания всего электрооборудования используется аккумуляторная батарея, рассчитанная на 12 вольт. Применение устройств на 9 и 24 В в электросетях Лады Гранты не допускается.
Защита электрических цепей осуществляется посредством использования реле и предохранительных элементов. Каждая деталь имеет определенный номинал для тока, с которым она работает. Неработоспособность электрооборудования может быть связана с выходом из строя предохранителя. К примеру, если автомобиль не заводится, это может свидетельствовать о поломке реле или предохранительного элемента топливного насоса.
Основным компонентом электронной системы автомобиля независимо от комплектации является блок управления двигателем

Если этот узел выходит из строя, завести силовой агрегат не получится.
Каждое важное электронное устройство подключается через колодку и жгут с проводами к панели приборов. На комбинации значков на «приборке» отображаются индикаторы о работе ручного тормоза, фар, системы ABS и других узлов

Все значки должны затухнуть после включения зажигания и запуска двигателя, но если они остались гореть, это говорит о неисправности системы.

Видео: ремонт электропроводки в Лада Гранта

Канал «master12volt» в своем видеоролике показал процедуру ремонта электропроводки на автомобиле Lada Granta, а также рассказал об особенностях этого процесса.

Общая схема электрооборудования Lada Granta ВАЗ-2190

2 — мотор-редуктор стеклоочистителя;

4 — аккумуляторная батарея;

6 — звуковой сигнал;

7 — блок предохранителей в моторном отсеке;

8 — переключатель стеклоподъемника правой передней двери;

9 — мотор-редуктор стеклоподъемника правой передней двери;

10 — разъем правой передней двери;

11 — соединительные колодки проводов для подключения правого переднего динамика аудиосистемы;

12 — электропривод блокировки замка правой передней двери;

13 — электронасос стеклоомывателя;

14 — соединительная колодка жгута проводов для подключения к ЭБУ;

15 — электровентилятор системы охлаждения двигателя;

16 — датчик недостаточного уровня тормозной жидкости;

17 — разъем левой передней двери;

18 — переключатель центрального замка;

19 — выключатель плафона освещения салона;

20 — соединительные колодки проводов для подключения левого переднего динамика аудиосистемы;

21 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери);

22 — переключатель стеклоподъемника левой передней двери;

23 — мотор-редуктор стеклоподъемника правой передней двери:

24 — блок управления подушкой безопасности;

25 — блок управления электрооборудованием;

26 — щиток приборов;

27 — монтажный блок;

28 — правый боковой указатель поворота;

29 — выключатель сигналов торможения;

30 — датчик непристегнутого ремня безопасности:

31 — выключатель (замок) зажигания;

32 — блок управления освещением;

33 — подрулевыс переключатели;

34 — левый боковой указатель поворота;

35 — соединительные колодки проводов для подключения левого заднего динамика аудиосистемы;

36 — электропривод блокировки замка левой задней двери;

37 — электровентилятор отопителя;

38 — дополнительный резистор отопителя:

39 — переключатель отопителя:

40 — модуль подушки безопасности;

41 — выключатель аварийной сигнализации:

42 — выключатель замка багажника;

43 — выключатель обогрева заднего стекла:

44 — соединительные колодки проводов для подключения правого заднего динамика аудиосистемы;

45 — электропривод блокировки замка правой задней двери;

46 — выключатель фонарей заднего хода;

47 — выключатель контрольной лампы стояночного тормоза;

50 — лампы подсветки на накладке центральной консоли панели приборов:

51 — блок управления электроусилителем рулевого управления;

52 — плафон освещения салона;

53 — задний фонарь;

54 — замок крышки багажного отделения;

55 — фонари освещения номерного знака;

56 — дополнительный фонарь сигнала торможения;

Видео: ремонт электропроводки в Лада Гранта

Чтобы успешно отремонтировать вышедший из строя компонент электрической боровой сети в любом автомобиле потребуется соответствующая принципиальная электросхема. Такой подход будет также справедливым для рассматриваемой здесь модели Лада Гранта в версии «Норма». К документации обращаются при необходимости отыскать причину произошедшего сбоя в функционировании, как электрооборудования, так и электрических коммуникаций, а также прочих элементов сети. Давайте разберемся, что такое электросхема в машине.

Если к ремонту электрической части авто проявляет интерес новичок в данном деле, то поначалу ему будет весьма проблематично ориентироваться в массе символов и обозначений, которые в себе содержит электросхема. Да и сама электросхема будет настойчиво отпугивать своей кажущейся громоздкостью.

Нижеприведенный материал специально предназначен для оказания помощи владельцу модели «ВАЗ-2190» (в исполнении «Норма») части необходимого понимания структуры, присутствующей в основе бортовой электросети.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Здесь говорим только про акустику. Как установить магнитолу в Гранту читайте здесь.
В нелюксовых комплектациях карты дверей даже не имеют отверстий под динамики – только перфорацию в пластике.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Артикул сеток для заказа онлайн: передняя левая — 21906102097, передняя правая – 21906102096.
Заводские сетки встают вровень с картой двери и позволяют нормально открывать бардачок.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

подсоединить акустические кабели, соблюдая полярность;
зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Если делаете проставки самостоятельно, помните: НЕ фанера может лопнуть при установке. Слишком большая толщина (более 10 мм) не даст поставить штатные сетки динамиков от Лады.

Порядок действий такой:

делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
ставим проставку на 4 самореза;
в нее устанавливаем колонку – соблюдаем полярность!;
устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Правила безопасности при работе с электрооборудованием

Правила, которые следует учитывать для безопасной работы с электрическим оборудованием:

Прежде чем самостоятельно разобраться с усовершенствованием электрики авто и начинать любые работы, связанные с электрооборудованием и приборами, нужно отключить аккумулятор. Отсоединять провод с питанием батареи допускается только при отключенном зажигании и заглушенном двигателе.
При диагностике целостности электроцепей не допускается замыкание на «землю» любых токонесущих проводников. Для обеспечения безопасности не нужно даже проверять кабели на «искру». Это может стать причиной замыкания и дальнейшего выхода из строя электрического оборудования.
Не рекомендуется применение предохранительных устройств, не предусмотренных производителем для использования в данной модели машин. Также не нужно устанавливать детали, которые рассчитаны на более высокую нагрузку. Не допускается применение проволоки вместо предохранителя в случае выхода из строя последнего. Такие манипуляции могут привести к возгоранию.
При проведении сварочных работ на транспортном средстве пользователь должен заранее обесточить электросеть и отключить аккумулятор, генераторный узел, а также управляющий модуль. Для защиты клемм батареи от окисления должна производиться их регулярная очистка от следов налета. То же самое касается наконечников любых других проводов.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.Установка акустической полки влечет за собой демонтаж заводской войлочной «крышки» за спинкой заднего сиденья. Нештатная полка закроет крепления ISOFIX!

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
компонентные 16-см динамики с пищалками на фронт;
акустическая полка с колонками 6*9;
усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

	Пример девайса Pioneer	Средний ценник в рублях
Головное устройство (магнитола)	DEH-S101UB	4000
Фронтальная 16см акустика	TS-G1733i	2000
Акустическая полка		1500
6*9 «блины»	TS-R6951S	2200
Усилитель 2-канальный	GM-A3702	4300
Пассивный сабвуфер в коробе	TS-WX305B	5200
Установочный набор для сабвуфера		1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Учтите, большинство подиумов в передних правых дверях мешают открытию бардачка.

Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Проблемы, возникающие с концевиками дверей

В зимнее время установленные на порогах машины концевики нередко перестают реагировать на открытие двери, поскольку их резиновые пыльники теряют свою эластичность на минусовой температуре, что в итоге приводит к размыканию контактов.

Помимо этого, возможны и другие проблемы, связанные с корректным функционированием концевиков. Так, многие автовладельцы жалуются на нестабильную работу сигнализационной системы, на не загоревшийся при открытии двери автомашины свет и т.п.

Некоторые автовладельцы отмечали и случаи самостоятельного срабатывания концевиков при резком поворачивании автомашины, когда возможно незначительное отхождение дверей от кузова. Причина всех перечисленных неполадок заключается непосредственно в концевиках.

Немало автовладельцев принимает решение заменить размещенные в пороге концевики выключателями, расположенными в дверных замках. Указанная манипуляция может устранить перечисленные проблемы, к тому же, она без труда проводится самостоятельно при наличии у вас дополнительных штекеров и проводки. Ниже мы расскажем и о других способах устранения данных неполадок.

Установка динамиков в задние двери Granta

Порядок работы с задними дверями идентичен передним

Важное отличие: здесь не потребуются самодельные проставки. Завод производит комплект специальных креплений для установки 13-см динамиков в задние двери

Артикулы для заказа онлайн:

Крепление динамика – задний левый	21907901033
Крепление динамика – задний правый	21907901032
Облицовка задней левой колонки	21906202095
Облицовка задней правой колонки	21906202094
Облицовка для передней левой двери	21906102097
Облицовка для передней правой двери	21906102096

Покупка заводских креплений избавляет от необходимости искать самопальные проставки для колонок.

Последовательность установки:

Разобрать дверь;
В карте двери вырезать отверстие под облицовку;
Установить на дверь крепление динамика;
Заменить штатные звуковые клеммы на нормальные;
Подсоединить провода к колонке, закрепить ее;
Поставить облицовку и собрать дверь.

Можно заменить крепление подручными материалами, но заводское изготовление учитывает все изгибы.

Проводка приборной панели

Схема электрооборудования панели приборов является наиболее сложной, поскольку содержит 34 устройства. Но и в ней можно разобраться. Вот список имеющихся устройств.

Панель приборов — сложное устройство

Штепсель, к которому подключен штекер 9 передней проводки.
Штепсель для подключения штекеров 10 и 11 передней проводки.
Разъем, к которому подключено гнездо 1 проводки задка.
Разъем для подключения гнезда 2 проводки задка.
Блок управления габаритами, ближним светом, аварийкой.
Механический замок зажигания.
Переключатель режимов маршрутного БК.
Переключатель дворников.
Щиток приборов.
Переключатель световой сигнализации.
Включатель электропривода замка багажника.
Диагностическая колодка.
Разъем, к которому подключен штекер жгута воздухозаборной коробки.
Включатель обогревателя заднего стекла.
Включатель аварийки.
Включатель тормозного сигнала.
Разъем для подключения динамиков аудиосистемы.
Разъем, к которому подключается автомагнитола.
Устройство на рулевом колесе.
Модуль водительской подушки.
Отсутствует.
Блок плавких предохранителей.
Усилитель руля (ЭУР).
Розетка прикуривателя.
Лампочка подсветки консоли управления климат-контролем.
Лампочка освещения приборки.
Гнездо, к которому подключен штепсель проводки системы зажигания.
Контрольное устройство.
Включатель индикатора положения педали сцепления (только на авто с механической коробкой переключения передач).
Е-газ.
Резистор системы климат-контроля.
Электромотор обогревателя салона.
Переключатель обогревателя салона.
Модуль управления блокировкой дверей.
