Замена проводки lada 2109 (ваз 2109)

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

1. высоковольтные провода от блока зажигания;
2. проводка различных контрольных датчиков;
3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

1. Общая электрическая система;
2. Система питания;
3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
4. Штатный иммобилайзер.

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

1. Затрагивает оборудование в подкапотном пространстве;
2. Вмешивается в панель приборов внутри салона;
3. Подключается к штатной системе электроснабжения автомобиля;
4. Крепится к силовому кузову.

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

1. Соединительные провода;
2. Клеммные колодки;
3. Реле включения;
4. Исполнительные механизмы (кнопки);
5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Цепи, защищаемые плавкими предохранителями

в монтажном блоке

Правая противотуманная фара

Левая противотуманная фара

Очистители фар (в момент включения). Реле включения очистителей фар (контакты).

Клапан включения омывателя фар

Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапаны включения омывателей ветрового и заднего стекол.

Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации

(в режиме указания поворота).

Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла.

Обмотка возбуждения генератора (при пуске двигателя).

Контрольная лампа падения уровня тормозной жидкости.

Контрольная лампа падения давления масла.

Контрольная лампа воздушной заслонки карбюратора.

Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов. Контрольная лампа наружного освещения.

Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

Звуковой сигнал и реле его включения

Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.

Штепсельная розетка переносной лампы. Прикуриватель

Правая фара (дальний свет)

Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

Левая фара (ближний свет)

Правая фара (ближний свет)

Специализированные реле

Реле времени омывателя заднего стекла

Реле указателей поворота и

Реле очистителя ветрового стекла

Реле контроля исправности ламп

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

Схема бесконтактной системы зажигания:1. Бесконтактный датчик 2. Датчик-распределитель зажигания 3. Свечи зажигания 4. Коммутатор 5. Катушка зажигания 6. Монтажный блок 7. Реле зажигания 8. Выключатель зажигания

Система управления электромагнитным клапаном карбюратора:1. Концевой выключатель карбюратора 2. Электромагнитный клапан карбюратора 3. Монтажный блок 4. Выключатель зажигания 5. Реле зажигания 6. Блок управления 7. Катушка зажигания А. К выводу “30” генератора Б. Нумерация штекеров в блоке управления

Схема соединений генератора:1. Генератор 2. Отрицательный вентиль 3. Дополнительный диод 4. Положительный вентиль 5. Контрольная лампа разрядки аккумуляторной батареи 6. Комбинация приборов 7. Вольтметр 8. Монтажный блок 9. Дополнительные резисторы по 100 Ом, 2 Вт 10. Реле зажигания 11. Выключатель зажигания 12. Аккумуляторная батарея 13. Конденсатор 14. Обмотка ротора 15. Регулятор напряжения

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора 2. Датчик включения электродвигателя 3. Монтажный блок 4. Выключатель зажигания К9. Реле включения электродвигателя вентилятораА. К выводу “30” генератора

Схема соединений стартера:1. Реле включения стартера 2. Монтажный блок 3. Выключатель зажигания 4. Генератор 5. Аккумуляторная батарея 6. Стартер а. Втягивающая обмотка б. Удерживающая обмотка

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60: 1. Электродвигатель вентилятора 2. Датчик 66.3710 включения электродвигателя 3. Монтажный блок А. К выводу “30” генератора

Признаки неисправностей

Электрическая схема ВАЗ с высшей или низкой панелью включает в себя разные элементы, обеспечивающие как работу первостепенных, так и дополнительных функций машины.

Если в работе ВАЗ 21099 инжектор или карбюратор возникли неисправности, транспортное средство может вести себя по-разному:

1. Двигатель автомобиля не запускается, авто не может ехать. Если на ВАЗ 2109 произошла такая проблема, то причин может быть множество, начиная от выхода из строя генератора или АКБ и заканчивая неработоспособностью трамблера.
2. Машина заводится и едет, но электрооборудование или его часть не работает или работает неправильно. Причин, как и в предыдущем случае может быть множество, начиная от выхода из строя конкретного прибора и заканчивая износом проводки или блока предохранителей.

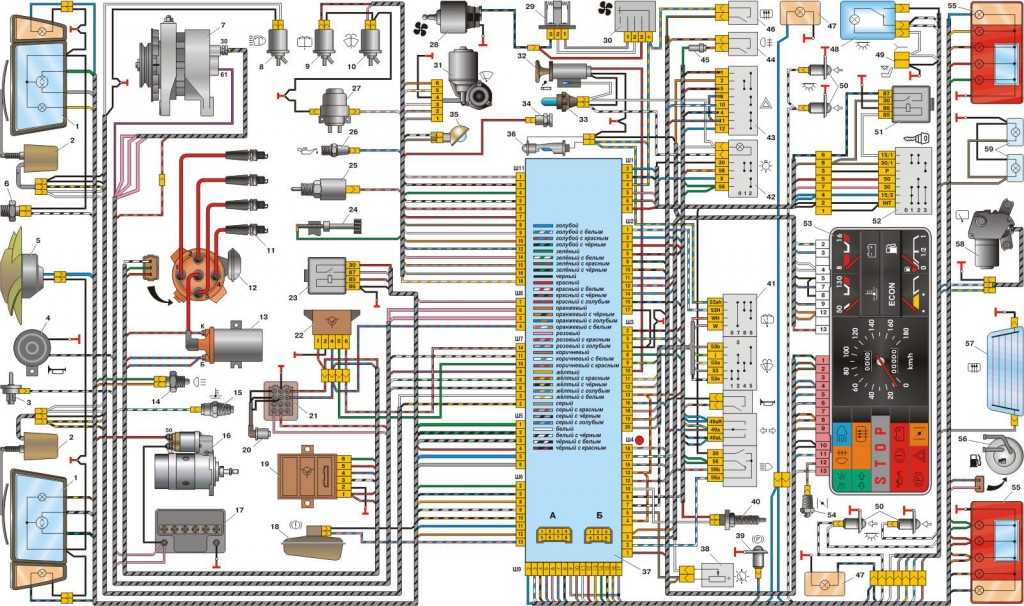

Полная электросхема «девятки»

В том случае, если не заводится мотор, но горючее при этом подается в сам карбюратор или инжектор, вероятнее всего, неисправности обусловлены именно электрикой:

1. Для начала нужно проверить, заряжен ли аккумулятор. Если это ВАЗ 2109 карбюратор, то нужно проверить работу свечей зажигания, а также проводов, подключенных к ним. Кроме того, проблема может заключаться и в выходе из строя трамблера. Значительно реже неисправности происходят в работе подкапотной проводки.
2. В том случае, если у вас ВАЗ 21093 инжектор с низкой либо высокой панелью, то есть вероятность, что причина неисправности заключается в работе ЭСУД. Когда блок управления не может обрабатывать сигналы с контроллеров и передавать соответствующие команды на исполнительные механизмы, причину следует искать в работе системы (автор видео — Саша Радченко).

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

1. Установка новой панели приборов;
2. Переделка внутреннего (внутрисалонного) освещения;
3. Установка дополнительных повторителей поворотов в зеркала заднего вида;
4. Установка дополнительных фар (противотуманок);
5. Установка акустической и мультимедийной системы;
6. Установка иммобилайзера.

Справочно: визуальные отличия штатной панели от «высокой» заключаются в переносе отсека для магнитолы на уровень приборной доски. Соответственно, проводка на ваз 2109 под панелью приборов должна быть заменена.

Внутрисалонные переделки

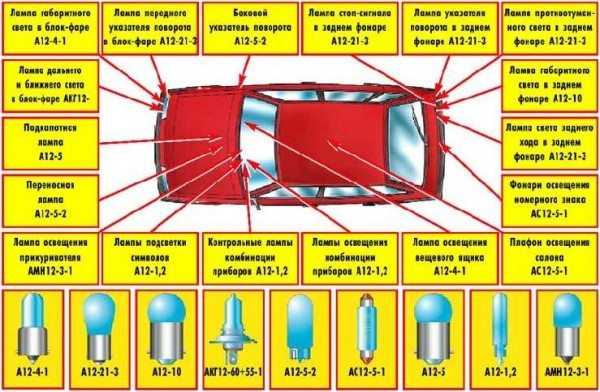

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

1. Непосредственно сам салон (внутрисалонное освещение);
2. Бардачок;
3. Прикуриватель;
4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

1. Контрольные приборы имеют иное расположение на панели;
2. Штатной длины проводов не хватает;
3. Клеммные колодки также могут иметь отличия.

Соответственно, что без замены электрических проводов не удастся задействовать:

1. контрольно-измерительные приборы;
2. кнопки включения-выключения различных устройств.

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности. Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей

Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей.

Проводка – ВАЗ 2109: внутрисалонные и подкапотные переделки

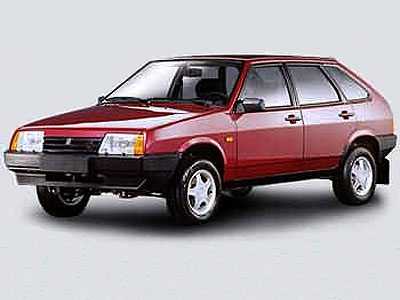

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

1. Карбюраторным силовым агрегатом;
2. Инжекторным силовым агрегатом.

Соответственно, выбор отдается:

1. более современным силовым агрегатам, к числу которых относятся инжекторные моторы;
2. улучшенной системе впрыска, которая оснащена множественными контрольными датчиками, для чего обязательно потребуется замена проводки ваз 2109 своими руками;
3. даже замена отдельных узлов (генератора, стартера) на более современные также требует и новых проводов, т.к. заводом-изготовителем на новых узлах изменены клеммные колодки.

Справочно: при эксплуатации автомобиля в сложных климатических условиях завод-изготовитель рекомендует заменять комплекты проводов раньше ресурсного срока. Замена проводки на ваз 2109 своими руками допускается при условии соблюдения всех требований по безопасности.

Системы, влияющие на безопасность

К числу таких систем, представляющих повышенную опасность, относятся:

• тормозная система,
• рулевое управление,
• внутрисалонная и подкапотная проводка ВАЗ 2109.

Обратите внимание! Поломка любого из перечисленных элементов во время движения грозит серьезными неприятностями для жизни водителя и пассажиров

Управляемость авто

Если с тормозами и рулевым управлением все понятно:

1. Любой водитель отдает себе отчет, чем грозит потеря управляемости над автомобилем;
2. Выявляемые неисправности в 99% случаев не остаются без внимания – от ремонта и до полной замены неисправных деталей.

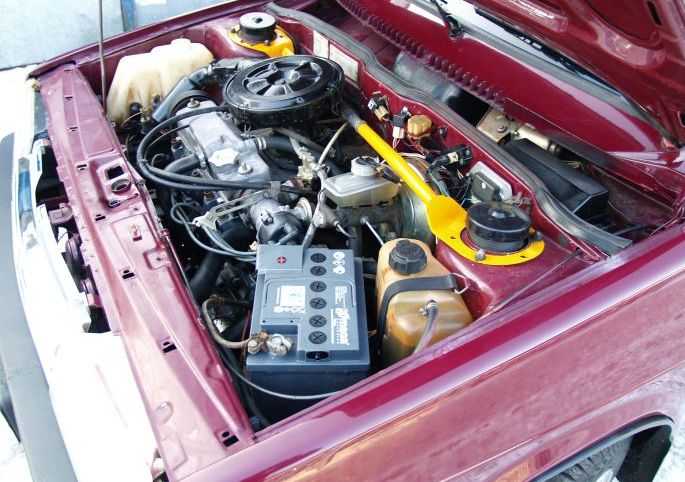

То проводка под капотом ВАЗ 2109, по мнению большинства владельцев, такой угрозы не представляет. К сожалению, это большое заблуждение, которое чревато самыми плачевными последствиями, одно из которых отображено на фото внизу. Короткое замыкание может произойти где угодно – при хранении автомобиля в гараже или на ходу на оживленной трассе

Под термином «подкапотной» чаще всего подразумевают:

1. Жгуты проводов системы зажигания;
2. Жгуты проводов системы освещения и габаритных огней;
3. Провода, соединяющие многочисленные датчики с ЭБУ;
4. Провода, управляющие электродвигателями радиатора, омывателей фар и стекол, стеклочистителями.

В столь ограниченном пространстве короткое замыкание проводки и электрооборудования может спровоцировать пожар

Все они изначально надежно изолированы и проложены в подкапотном пространстве с учетом физических и температурных параметров работы силового агрегата.

Но в процессе эксплуатации неизбежно ухудшение крепления, из-за чего:

• Оно ослабевает;
• Изоляция проводов разрушается (близость к горячим поверхностям мотора и выпускного коллектора);
• Появляются потертости, и даже оголение жил проводки;
• Окисляются места соединений и т.п., пропадает «масса».

О том, чем грозит проблема с массой на примере Газели вы можете узнать из другой публикации.

Многие владельцы предпочитают своими руками устранять замеченные повреждения, например, с помощью изоленты, цена которой копеечная, однако все это полумеры. Такой вариант ремонта возможен только как временная мера

Совет: единственное и безопасное решение проблемы — полная замена подкапотной проводки ВАЗ 2109. Причем, инструкция предписывает обязательную укладку в гофру.

Наблюдайте за подкапотной проводкой

1. Жгуты проводки системы зажигания.
2. Жгуты с проводами осветительной системы.
3. Провода соединений разнообразных датчиков с электронным блоком управления.
4. Проводка управления электродвигателями: радиатора, омывателя вар, стеклоочистителей.

Устранить пробой изоляции и восстановить проводку нужно немедленно. Причем просто перемотав изолентой повреждённый участок провода, вы не решите проблему. Максимум, можно поступить так в качестве временной меры. По инструкции необходима замена проводки на повреждённом участке. Укладывать проводку после замены необходимо в изоляционную гофру.

Проверку проводов на пробой можно выполнить в темноте. Наличие блуждающих искр говорит о том, что провода пробиты.

Карбюраторный двигатель

Схема проводки ВАЗ 2109 может работать по-разному, в зависимости от вида двигателя, в частности, речь идет о запуске силового агрегата:

1. При включении зажигания через жгут проводов-высоковольтников подается заряд на клеммы аккумулятора. При этом водитель сможет включить музыку, осветительные приборы, а на контрольном щитке появятся индикаторы.
2. После этого посредством стартерного узла осуществляется вращение коленвала и всей поршневой группы. В результате происходит запуск генератора.
3. Далее, питание начинает поступать на катушку зажигания, которая, в свою очередь, осуществляет выработку высоковольтного напряжения. Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать.
4. Затем коленвал двигателя начинает вращать привод распределителя. На устройстве происходит замыкание контактов, в результате чего заряд начинает поступать на свечи зажигания. Происходит воспламенение горючей смеси, что приводит к запуску мотора (автор видео — НИКОЛАЙ ГОРОШКО).

Классическое зажигание

Если проводка ВАЗ 21099 в карбюраторном моторе стала барахлить и вы думаете, что именно из-за нее не запускается двигатель, то диагностика цепи производится следующим образом:

1. Для начала следует проверить цепь на участке от катушки до генераторного узла. Учтите, на всех контактах этого участка не должно быть обрывов или окислений, если же такая проблема есть, то производится замена проводки или очистка контактов.
2. После этого нужно проверить саму КЗ, сначала диагностируется наличие искры. Чтобы понять, есть искра или нет, нужно вытащить конец высоковольтного кабеля из жгута распределительного устройства, после чего этот наконечник надо поднести к головке блока. При попытке завести мотор между наконечником и ГБЦ может проскочить искра. При ее отсутствии производится ремонт или замена катушки.
3. Не лишним будет произвести диагностику распределительного устройства и свечей зажигания. В том случае, если высоковольтные кабеля износились либо переломились, скорей всего, их надо будет заменить. Кроме того, нужно произвести проверку внутреннего блока и состояния свечей — при наличии на них нагара двигатель также может не запускаться.

Электронное зажигание

Электросхема ВАЗ 21099 может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем. Использование этого устройства позволяет обеспечить лучшую выработку искры, в частности, если двигатель вынужден работать с обедненной смесью. Если же сигнал очень низкий или его вовсе нет, то скорей всего, коммутатор придется менять. Может случиться и такая проблема, когда схема электропроводки ВАЗ 2109 работает с очень высоким сопротивлением, что также приведет к образованию слабой искры.
