Проверка и замена реле ваз 1111 ока

Как идентифицировать перегоревший предохранитель

Оценить состояние модулей цилиндрического типа, равно как и ножевого тип достаточно просто. В обеих случаях по центру предохранителя проложен плавильный элемент.

Как только сила тока превышает допустимую, пластина моментально плавится, размыкая контакты. Образуется небольшое черное пятно, что и является свидетельством того, что деталь неисправная.

Модуль извлекается с посадочного места специальным пластиковым пинцетом. В жизни, аксессуар часто теряется, поэтому практикуют пальцами. После замены надеваем силовые клеммы на аккумуляторную батарею, заводит двигатель, тестируем систему.

Различия между БП старого и нового образца

  • По функциональности особых отличий нет. Оба блока работают одинаково эффективно. Другое дело, что модификация предохранителей цилиндрического типа устарела и отыскать комплектующие все сложнее с каждым днем.
  • Некоторые автомобилисты – креативщики практикуют установку БП на Ока от Лада 10 — 15 моделей. Теоретически такая модернизация возможна, вот только потребуется немало знаний и опыта в сборке электрических схем.
  • Перепаять нужно весь БП, пять реле – коммутаторов. Закольцевать детали на одной плате, зафиксировать ее на каркасе под торпедой. Для безопасности проведения работ воспользуйтесь услугами сертифицированных мастерских, автоэлектриков.
  • Помните, что непрофессиональное вмешательство скорее навредит, нежели повысит эффективность работы того или иного агрегата.
  • Средний срок эксплуатации БП старого образца 60 – 65 тыс. км. длительность ресурса предохранителей ножевого типа 80 – 90 тыс. км. В зависимости от условий эксплуатации, качества и профессиональности сборки интервал может быть увеличен до 5 – 10 тыс. км.
  • При покупке деталей тщательно сверяйте каталожные артикулы с данными в инструкции по эксплуатации техническим средством.

Деление по функциям

Что касается функций, то все электрооборудование делится на системы, выполняющие определенные задачи:

  • Принимают участие в работе двигателя;
  • Обеспечивают безопасность движения;
  • Создают комфортабельные условия;

Системы, отвечающие за работу мотора

Система зажигания принимает участие в работе силового агрегата и в ее задачу входит образование искры в цилиндрах двигателя для поджигания топливовоздушной смеси. Компонентами этой системы являются коммутатор, датчик момента образования искры, катушка и свечки. Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:

Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:

Также к двигателю имеет отношение вентилятор системы охлаждения.

Системы, отвечающие за безопасность и комфорт

К электрооборудованию, обеспечивающему безопасность движения, относятся:

  • Светозвуковая сигнализация (поворотники, стоп-сигналы, фонари заднего хода, звуковой сигнал);
  • Главный свет (фары, ПТФ);
  • Обогреватели, очистители и омыватели стекол;

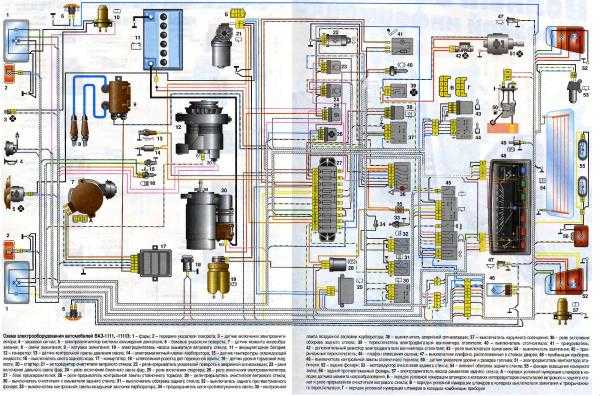

Указанные приборы объединены в несколько систем. Ниже приведена схема питания только одной из них – поворотников:

Поскольку «Ока» — бюджетный автомобиль, то электроприборов, создающих комфортабельные условия для водителя не так уж и много. К ним относятся печка (в которую входит эл. двигатель вентилятора), салонный плафон и прикуриватель.

Поскольку приборы, отвечающие за безопасность движения и комфортабельность не всегда востребованы, то по умолчанию они отключены и в работу включаются при помощи выключателей, переключателей.

Также бортовая сеть включает в себя систему подзарядки АКБ, то есть составляющую, в задачу которой входит поддержание работоспособности электрооборудования. Ее схема подключения такова:

Разделение по назначению

По назначению оборудование делится на:

  • Источники питания;
  • Защитные средства;
  • Элементы управления;
  • Контрольно-измерительные приборы;
  • Исполнительные механизмы;

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

КИП

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

7.2. Блок предохранителей

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Большинство электрических цепей защищены плавкими предохранителями,
расположенными в двух блоках на панели приборов. На корпусах блоков
стоят номера предохранителей. Номера предохранителей, приборы защищаемых
ими цепей, а также сила тока приведены в табл.
7.1.

2. Для доступа к предохранителям сдвинуть вправо декоративную
накладку с надписью: «Волга», расположенную на крышке блоков предохранителей.
Вставить палец в отверстие и, потянув крышку блоков предохранителей
на себя, снять ее. Если крышка снимается туго, можно подцепить ее
отверткой. Для извлечения предохранителей из блока рекомендуется
использовать пинцет, который прилагается к комплекту запасных предохранителей.
Корпуса предохранителей имеют цвет, соответствующий силе тока (см.
табл. 7.2).

3. Чтобы снять блоки предохранителей, необходимо отвернуть
по два винта крепления обоих блоков. Вытянуть блоки предохранителей
на себя из панели так, чтобы штекерные колодки блоков вышли из панели.
Промаркировать штекерные колодки, отсоединить и протолкнуть их назад
в отверстие панели приборов.

4. На левом брызговике под капотом установлен дополнительный
блок из двух плавких предохранителей: предохранитель на 30 А защищает
цепь электровентилятора охлаждения двигателя; предохранитель на
60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей
снять крышку блока и, отвернув два винта крепления предохранителя,
заменить его.

Таблица 7.1. Цепи, защищаемые
плавкими предохранителями

№ предохранителя Приборы защищаемой цепи Сила тока, А
Левый блок
1 Резерв 25
2 Правая фара (дальний свет) 15
3 Левая фара (дальний свет), контрольная лампа включения дальнего света
фар
15
4 Правая фара (ближний свет), электрокорректор 10
5 Левая фара (ближний свет) 10
6 Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле
контрольной лампы стояночного тормоза, жиклеры омывателей стекол
10
7 Резерв 20
8 Прикуриватель, звуковые сигналы, реле звуковых сигналов 20
9 Задние противотуманные фонари 15
10 Радиоприемник 10
11 Блок системы управления двигателем 5
12 Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа 15
13 Стеклоочиститель, реле омывателей фар 10
Правый блок
1 Передние противотуманные фары, задние противотуманные фонари 25
2 Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный
отопитель
15
3 Фонари заднего хода, приборы, датчик спидометра 15
4 Лампа стоп-сигнала, розетка переносной лампы 10
5 Контрольная лампа аварийной сигнализации 10
6 Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа
габаритных огней
10
7 Обогрев заднего стекла, плафоны, фара-искатель 20
8 Резерв 20
9 Электрический бензонасос (двигатель ЗМЗ-4062) 15
10 Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ
(двигатели ЗМЗ-402, ЗМЗ-4021)
10
11 Указатели поворота, боковые повторители, прерыватель, контрольная лампа
указателей поворота
5
12 Обогрев сидений 15
13 Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного
отделения, лампы освещения номерного знака, лампы освещения приборов, лампа
освещения прикуривателя, фонарь медицинского знака
10

Таблица 7.2. Цвет корпуса
предохранителей

Обслуживание, ремонт

Из всех электроприборов автомобиля обслуживания требуют только источники питания:

  • АКБ (периодическая подзарядка с использованием зарядных устройств, контроль уровня и плотности электролита);
  • Генератор (периодическая проверка натяжение привода, замена изношенных графитных щеток).

Также важно следить за состоянием изоляции проводов и не допускать ее повреждения во избежание короткого замыкания. Нередко возникает окисление контактов в местах соединения проводки, что может привести к отказу электроприборов

Большая часть компонентов электросети является необслуживаемыми и при выходе из строя подлежат замене. К таким элементам относятся лампочки, малоразмерные электродвигатели, переключатели, реле, предохранители, датчики.

В стартере, генераторе, эл. двигателях печки и вентилятора системы охлаждения возможно возникновение механических поломок – износа подшипников, втулок, щеток. Все эти узлы – ремонтопригодны и зачастую удается восстановить их работоспособность путем разборки, дефектовки и установки новых деталей взамен изношенных.

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла 5
2 Указатели поворота 10
3 Очистители фар, освещение ящика для перчаток, органов управления
климатической установкой, селектора автоматической коробки передач
5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 10
6 Плафоны и светильники для чтения, плафон багажного отделения 5
7 Блок управления ABS 10
8 Автоматический корректор наклона фар при газоразрядных лампах,
телефон
5
9 Обогрев зеркал 10
10 CD-чейнджер 5
11 Круиз-контроль при автоматической коробке передач 5
12 Питание системы самодиагностики 10
13 Сигналы торможения 10
14 Установка зеркал, стеклоподъемники, центральная блокировка
замков
15
15 Комбинация приборов, автоматическая коробка передач 10
16 Свободен
17 Навигационная система 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона правой фары 10
21 Ближний свет левый, корректор наклона левой фары 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 25
25 Вентилятор системы вентиляции, климатическая установка 30
26 Обогрев заднего стекла 30
27 Свободен 15
28 Топливный насос 15
29 Электронные системы двигателя 20
30 Подъемно-сдвижная панель люка крыши 20
31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль
при механической коробке передач
15
32 Электронные системы двигателя 20
33 Прикуриватель 15
34 Электронные системы двигателя 15
35 Плюс» продолжительного электропитания прицепа 30
36 Противотуманные фары, задние противотуманные фонари 15
37 Телефон, радио 20
38 Установка зеркал, дистанционное управление блокировкой крышки
лючка топливозаливной горловины, стеклоподъемники, центральная блокировка
замков
15
39 Аварийная сигнализация 15
40 Звуковой сигнал 25
41 Свободен
42 Свободен
43 Свободен
44 Обогрев сидений 30

Автоматы защиты

Замена предохранителей на Ока

Процесс установки БП достаточно прост и интуитивно понятен. На этапе подготовки проверяем наличие:

  • Воротка;
  • Головки на «10»;
  • Нового БП старого образца (цилиндрического типа) или ножевого типа, если владелец решился на апгрейд;
  • Дополнительное освещение по мере необходимости, если работы проводите в условии ограниченной видимости.

Этапы замены:

  • Помещаем машину на ровную поверхность, широко открываем водительскую дверь;
  • Клиним задний ряд колес противооткатными башмаками, выжимаем рычаг стояночного тормоза. Это необходимо в целях личной безопасности при проведении работ;
  • Открываем капот, отвинчиваем силовые клеммы с аккумуляторной батареи, чтобы не допустить короткое замыкание в бортовой цепи;
  • Отщелкиваем крышку с БП, по бокам сжимаем пластиковые фиксаторы;
  • Головкой на «10» выкручиваем крепежные болты по бокам. Снимаем БП с посадочного места.

Далее вставляем БП с предохранителями ножевого типа, если проводим модернизацию оборудования или же идентифицируем неисправный модуль, заменяем его новым.

Привинчиваем болты, надеваем защитную крышку.

Что входит в электросхему?

Для начала предлагаем узнать описание систем, которые включает в себя электрическая схема Оки:

  • бесконтактная система зажигания;
  • схема выключателя, а также реле зажигания;
  • схема подключения генераторного устройства;
  • подключения стартерного узла;
  • активации освещения, включающая в себя головной свет, габариты, противотуманные огни, поворотники и световую сигнализацию, а также стоп-сигналы;
  • звукового сигнала;
  • очистителя стекол;
  • системы обогрева заднего стекла;
  • активации электромотора вентилятора охладительной системы;
  • отопительная система;
  • контрольный щиток, где располагаются все контрольно-измерительные приборы.

Из основных компонентов электросхемы ВАЗ необходимо выделить:

  1. Генератор. Без него невозможна работа ни одного автомобиля. Благодаря генераторному узлу обеспечивается питание основного оборудования, а также электроприборов во время езды. Кроме того, когда машина движется, это устройство производится зарядку АКБ, чтобы восстановить его заряд, потраченный на питание электроприборов и запуск мотора.
  2. Аккумулятор. При его разряде нормальная эксплуатация автомобиля также будет невозможной. Как сказано выше, батарея позволяет питать основное оборудование при не запущенном двигателе, а также дает заряд при его запуске.
  3. Предохранительный блок. В нем сосредоточены основные реле и предохранительные элементы, которые защищают электроцепи транспортного средства в случае замыкания или скачка напряжения.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
