Замена ступичного подшипника lada 21054 (ваз 21054)

Поворотный кулак

Не менее важным элементом ходовой части «шестёрки» является поворотный кулак. На него от рулевой трапеции через рычаг передаётся усилие, в результате чего обеспечивается поворот колёс передней оси. Кроме этого, к узлу крепятся шаровые опоры (верхняя и нижняя) через соответствующие проушины. С обратной стороны поворотного кулака находится ось, на которую надевается ступица с подшипниками. Ступичный элемент фиксируется на оси при помощи гайки. На левой цапфе используется гайка с правой резьбой, на правой — с левой. Сделано это с целью исключить затяжку подшипников на ходу и избежать их перегрева и заклинивания.

Посредством поворотного кулака обеспечивается крепление ступицы и шаровых опор

Неисправности

Ресурс поворотного кулака практически неограничен, если не учитывать качество автомобильных дорог и пренебрежение регулировкой ступичных подшипников. Иногда изделие может пройти и 200 тыс. км. Деталь выполнена из чугуна и способна выдерживать большие нагрузки. Однако если она выходит из строя, то владельцы «Жигулей» часто меняют её вместе с подшипниками и ступицей

Обратить внимание на поворотный кулак необходимо при появлении следующих симптомов:

• машину начало уводить в стороны, причём проблема не устраняется путём регулировки развал-схождения;
• было замечено, что выворот колёс стал с меньшим углом. Причиной могут быть проблемы как с поворотным кулаком, так и с шаровой опорой;
• облом колеса. Такое происходит по причине слома резьбовой части поворотного кулака либо пальца шаровой опоры, что на «Жигулях» происходит относительно часто;
• нерегулируемый люфт. Если ступичные подшипники регулировались несвоевременно или неправильно, то в местах их установки ось поворотного кулака будет постепенно стираться, что приведёт к появлению люфта, который регулировкой устранить не удастся.

Иногда бывает и такое, что во время ремонта автомобиля на поворотном кулаке обнаруживается маленькая трещина. Некоторые автолюбители советуют устранить проблему при помощи сварки. Однако нужно учесть, что от состояния поворотного кулака напрямую зависит безопасность. Поэтому такие элементы должны не ремонтироваться, а меняться на заведомо исправные либо новые.

При повреждениях поворотного кулака деталь необходимо заменить

Как увеличить выворот колёс

Многие владельцы ВАЗ 2106 и другой «классики» интересуются вопросом увеличения выворота колёс, поскольку на рассматриваемой модели довольно большой радиус разворота, что далеко не всегда удобно. Те, кто всерьёз занимается тюнингом своей машины, попросту устанавливают комплект элементов подвески (рычаги, сошка) с изменёнными параметрами. Однако подобные наборы для рядового владельца ВАЗовской «шестёрки» могут оказаться не по карману, ведь за такое удовольствие придётся выложить порядка 6–8 тыс. руб. Поэтому рассматриваются другие более доступные варианты, и они есть. Увеличить выворот колёс можно следующим образом:

1. Автомобиль устанавливаем на яму и демонтируем сошки, установленные с внутренней стороны ступицы.

2. Поскольку сошки имеют разную длину, более длинную деталь распиливаем пополам, удаляем часть, а затем свариваем обратно.

3. Монтируем детали на место.

4. На нижних рычагах спиливаем ограничители.

После установки новых сошек выворот колёс увеличивается примерно на треть

Как же выявить неисправности помпы?

Существует несколько основных симптомов:

1. В 9 из 10 случаев выход из строя водяного насоса связан с протечками в системе охлаждения. При повреждении уплотнителя тосол, антифриз (вода) будет попадать к подшипнику устройства.

Как следствие, уже через некоторое время вся смазка из устройства вымывается, а сам механизм неизбежно разрушается.

Чтобы не допускать подобных ситуаций, необходимо время от времени проверять герметичность шлангов, исправность статического уплотнителя.

Что касается основных неисправностей, то к ним можно отнести :

• Появление течи через прокладку.
• Течь через фибру (сальник).
• Износ подшипников.

2. Посторонние звуки. Прислушайтесь к работе узла. Если водяной насос издает сильные шумы, то это один из признаков скорой поломки.

Как правило, появление гула — яркое свидетельство выхода из строя подшипников или послабления фиксации крыльчатки.

Часто подшипник помпы ВАЗ 2107 выходит из строя при попадании на него ОЖ. Что касается неисправности крыльчатки, то здесь первопричиной проблем часто является неправильная установка насоса.

3. Появление эрозии камеры насоса или его крыльчатки. Подобные проблемы могут привести к снижению потока ОЖ, дальнейшему перегреву и выходу устройства из строя.

4. Повышенную вибрацию можно диагностировать путем осмотра

Особое внимание уделите корпусу насоса около подшипников (если на нем есть трещины, то проблемы налицо).

После этого проверьте, насколько правильно установлен ремень, шкив помпы, а также узел вентилятора. При обнаружении дефектных частей поменяйте их.

5. Загрязненная система. Если вы давно не меняли ОЖ, то велика вероятность появления проблем с насосом. Определить загрязнение можно по цвету антифриза.

К примеру, если он обрел коричневый оттенок, то это свидетельствует об окислении. Почернение — яркое свидетельство попадания смазки в систему.

Как можно разобрать ступицу и проверить состояние подшипника?

• Снимается колпак ступицы, потом помощью ключа на 27 (торцового) отворачивается гайка ступицы, снимается шайба с сепаратором наружного роликового подшипника и внутреннее кольцо, затем, чтобы снять ступицу, её надо потянуть на себя и снимаем её с цапфы поворотного кулака, вместе с тормозным диском:
• Теперь с помощью пассатижей переменного размера или шлицевой отвёртки убираем сальник из ступицы, затем можно достать сепаратор внутреннего роликового подшипника, без наружного кольца.
• После этого тщательно вычищаем старую смазку из полости ступицы, протираем её, тряпку лучше смочить уайт – спиритом.
• Затем той же отвёрткой с прямым шлицем нужно поддеть втулку с разрезом, снять её. Затем берём торцовый ключ с головкой достаточной глубины – 7 мм, и выворачиваем направляющие штифты.
• Теперь можно снять тормозной диск и дистанционное кольцо. После этого прочно установим ступицу в слесарные тиски и лёгкими и точными ударами молотком по выколотке «пробиваем» по периметру наружное кольцо внутреннего подшипника, и выпрессовываем его.

После этого, развернув ступицу, также выпрессовываем, но кольцо наружного подшипника:

Таким образом, можно убедиться, нужна ли  замена подшипников,  корпуса ступицы, оценить качество смазки.

При сборке ступицы все посадочные места промываются, наносится новая смазка, кольца подшипников также запрессовываются, зажав в тиски. После того, как все подшипники грамотно установлены, следует отрегулировать зазоры в подшипниках.

Следует заметить, что если вы не уверены в возможности качественно запрессовать кольца подшипников в ступицу, то лучше (и гораздо полезнее для жизни) обратиться в автосервис. Всё равно нужно будет заехать после для балансировки колёс и развала – схождения.

Признак неисправности ступичного подшипника ВАЗ классика.

Неисправный подшипник обычно издаёт посторонние звуки в виде гула или скрежета, а так же колесо может болтаться на таком подшипнике из — за выработки или из-за плохо затянутой ступичной гайки.

Для диагностики подшипника достаточно вывесить колеса (или каждое по отдельности) и покачать колесо в разные стороны. Если люфт при покачивании присутствует во всех плоскостях (поворот колеса влево-вправо и наклон вверх-вниз), ступичный подшипник возможно под замену. Но так же люфт может быть и из-за усталых сайлентблоков или шаровых. Для исключения неисправности подвески нужен второй человек, который будет смотреть шатается ли колесо вместе с поворотным кулаком или ходит отдельно от него. Если колесо ходит отдельно от поворотного кулака, вот тогда неисправен точно ступичный подшипник (в таком случае подтяжка ступичной гайки может ненадолго спасти ситуацию).

Признаком неисправности могут быть и посторонние звуки во время вращения колеса (обычно гул, иногда скрежет) или его неравномерное вращение.

Определить неисправный подшипник можно еще и по черезмерно греющемуся колесу (например если передний правый диск колеса гораздо теплее переднего левого). Но нельзя сравнивать по температуре задние и передние колёса т.к. на них стоят тормоза разной конструкции.

И так, подведём итоги всего прочитанного. Ступичный подшипник меняется если:

• Колесо болтается отдельно от поворотного кулака.
• Слышен гул, скрежет при вращении колеса.
• Колесо крутится неравномерно.
• Колёсный диск сильно греется.

Суппорт

Рассматривая ходовую часть ВАЗовской «шестёрки», без внимания нельзя оставить тормозной суппорт. Этот узел крепится на поворотном кулаке, удерживает тормозные колодки и рабочие тормозные цилиндры посредством соответствующих отверстий, прорезей и пазов. Для тормозного диска в суппорте есть специальное отверстие. Конструктивно изделие выполнено в виде монолитной стальной детали. При воздействии поршня рабочего тормозного цилиндра на тормозную колодку, усилие передаётся на тормозной диск, что приводит к замедлению и остановке автомобиля. В случае деформации суппорта, которая возможна при сильном ударе, тормозные колодки изнашиваются неравномерно, что значительно сокращает их срок службы.

Суппорт «шестёрки» является деталью, без которой невозможно полноценное торможение

Суппорт может получить повреждения следующего характера:

• появление трещин. Поскольку деталь постоянно подвергается воздействию нагрузок, со временем на ней из-за усталости металла появляются трещины. Это говорит о необходимости замены суппорта, поскольку к восстановлению он непригоден;
• образование окислов на подвижных элементах. Рабочие цилиндры постепенно покрываются грязью и оксидной плёнкой, а поршни со временем начинают подклинивать, что снижает эффективность торможения. В этом случае требуется ремонт либо замена цилиндров.

Замена заднего ступичного подшипника

Подшипники есть не только в передних, но и в задних ступицах ВАЗ 2107. Задние ступичные подшипники тоже со временем изнашиваются, хотя и не так интенсивно, как передние. Тем не менее, водителю приходится контролировать состояние и этих подшипников, а при появлении признаков поломки, о которых уже говорилось выше — менять эти подшипники.

Последовательность действий

На задних осях «семёрки» нет суппортов, но есть тормозные барабаны. Так что перед заменой ступичных подшипников водителю придётся избавиться от барабанов.

1. Передние колёса «семёрки» фиксируются башмаками. Затем одно из задних колёс поддомкрачивается и снимается. Открывается доступ к тормозному барабану, который держится на двух направляющих шпильках. Гайки на шпильках откручиваются, барабан снимается.

2. Теперь есть доступ к задней ступице. Её защитная заглушка поддевается отвёрткой и извлекается. Затем с помощью зубила выравнивается бортик ступичной гайки. После выравнивания гайка откручивается накидным ключом на 30.

3. С помощью трёхлапого съёмника ступица выпрессовывается и снимается с оси (если съёмника под рукой нет, то снять ступицу можно с помощью пары длинных болтов, равномерно заворачивая их в отверстия на ступичном диске).

4. После снятия ступицы на оси останется внутреннее кольцо.
5. Подшипник из ступицы выбивается с помощью молотка и обрезка трубы, используемого в качестве оправки. После выпрессовки старого подшипника ступица тщательно очищается ветошью и смазывается.

6. Той же оправкой на место старого подшипника запрессовывается новый. Действовать необходимо очень аккуратно и бить молотком по оправке вполсилы.

7. После запрессовки внутреннее кольцо подшипника смазывается, он возвращается на ось, где в него вставляется внутреннее кольцо. Теперь осталось лишь вернуть на место крепёжную гайку, а затем поставить тормозной барабан и колесо.

Итак, ступицы как задние, так и передние, являются важнейшими частями подвески ВАЗ 2107. Ступицы и их подшипники несут на себе колоссальную нагрузку и потому быстро изнашиваются. При любом подозрении на поломку водитель обязан их осмотреть и заменить. Сделать это можно своими руками, потому что никаких особых навыков и знаний для такого ремонта не требуется. Нужно лишь набраться терпения и в точности следовать вышеизложенным инструкциям.

Определение неисправности подшипника

Убедиться в необходимости замены ступичного подшипника на ВАЗ 2107 помогут некоторые рекомендации:

Простейший способ выяснить необходимость замены ступичного устройства – это взяться за переднее колесо и пошатать его в разных плоскостях

Если почувствуется наличие люфта, значит пришло время более детальной диагностики и скорее всего замены подшипников.
Передние колеса автомобиля следует вывесить на домкрате, при этом обязательно приняв меры предосторожности: натянуть ручник, установить башмаки и дополнительные подставки под авто. Взяться руками за верхнюю и нижнюю часть переднего колеса, после чего совершить движения
Важно при этом шатать колесо, а не автомобиль в целом

Таким образом, можно точно определить – нужна ли замена рассматриваемого изделия.
Еще один способ определения необходимости замены – это прислушаться к наличию гула, стука и скрежета в колесе при его вращении.

Определившись с тем, что действительно нужна замена ступичного подшипника ВАЗ 2107, необходимо приобрести новые изделия и приступить к рабочему процессу замены.

Особенности замены

В передней ступице автомобиля ВАЗ 2107 имеется пара роликовых подшипников, один из которых называется внутренним, а второй наружным. Завод изготовитель рекомендует производить замену этих изделий парно, причем на обоих передних колесах авто. Что представляет собой замена рассматриваемых деталей, узнаем далее.

Первоначально необходимо сорвать гайки крепления переднего колеса автомобиля ВАЗ 2107. После этого устанавливаем домкрат и поддомкрачивается передняя часть авто. При этом не забываем установить башмаки под колеса, а также специальный страховочный упор от падения домкрата.

1. Снятие суппорта. Поменять передний подшипник ступицы намного сложнее, нежели задний, но это реально сделать даже при отсутствии опыта. Первым делом расшплинтовываются 2 болта, которые крепят суппорт, после чего они вывинчиваются. Отсоединять тормозной шланг не обязательно, достаточно подвязать извлеченный суппорт, чтобы он не мешал дальнейшей работе.
2. Снятие наружного изделия. Извлекается колпачок при помощи отвертки, за которым расположена ступичная гайка. Гайку необходимо вывинтить, для чего потребуется воспользоваться зубилом и молотком. За гайкой располагается стопорная шайба, которую необходимо извлечь. Теперь можно вытащить наружный подшипник.
3. Снятие ступицы. Чтобы снять ступицу, необходимо потянуть ее на себя. Извлекается она вместе с тормозным диском. Чтобы после снятия отсоединить сам диск – следует отвинтить два болтика на “12”. Тормозной диск снимается с той целью, чтобы было удобнее выполнять замену, но его отсоединять необязательно.

4. Извлечение внутреннего подшипника. Используя отвертку, необходимо поддеть сальник находящийся с внутренней стороны, и прикрывающий внутренний подшипник, после чего выковырять его и вытащить разрезное дистанционное кольцо. Колечко может не стоять, поэтому ориентируемся по ситуации. После этого можно извлечь внутренний подшипник.

5. Далее старые обоймы извлекаются при помощи специального съемника или обычной стальной трубки подходящей по диаметру. Следующий этап замены подразумевает очищение внутренней части ступицы от старой смазки, после чего можно приступать к сборке.

Подготовка к снятию передней стойки

Итак, вот автомобиль, рядом инструмент, с чего же начать? Не бойтесь, работы не очень много, сначала ослабьте болты колес. После вывешивания переднего колеса можно их полностью выкрутить. Установите автомобиль на опору, чтобы он не упал, иначе можно повредить не только диск, но и поддон, и приводы. Теперь нужно избавиться от рулевой тяги. Для этого вытаскиваете штифт, а гайку выкручиваете ключом на 19.

Половина дела сделана, совсем скоро передние стойки ВАЗ-2110 будут демонтированы. Но осталось несколько действий. Не забудьте от стойки отвести тормозную трубку — она к ней крепится при помощи резинового кольца. В противном случае можно ее повредить. Выкручиваете три гайки, которыми крепится к кузову опорный подшипник. Находятся они в подкапотном пространстве. Теперь последний штрих — выкручивание болтов, которыми произведен крепеж стойки к ступице.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

1. С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса. Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
2. Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
3. Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
4. Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

• Цапфу в сборе;
• Колпак ступицы;
• Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

Итак:

• В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
• Достаточно просто аккуратно вынуть подшипник и заменить его новым;
• После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

• Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
• После этого мастеру понадобится перейти на верстак;
• Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
• После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

• Мастер ставит метки;
• Выбивает болты кулака;
• Выкручивает крепежные болты из нижней шаровой опоры;
• Подшипник должен быть выбит из ступицы;
• Стопорные кольца демонтируются;
• С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

• В этом случае потребуется снять всю стойку полностью;
• После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
• На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Подшипник первичного вала

КПП «семёрки» обладает потрясающей «живучестью»: так, коробка может «пережить» один и даже два капитальных ремонта двигателя, после чего владельцу авто придётся её ремонтировать. Однако в конструкции коробки очень много мелких деталей, которые, к сожалению, не могут похвастаться своим ресурсом. Чаще всего водителю приходится немного модернизировать устройство КПП именно за счёт замены подшипников.

На первичном валу коробки ВАЗ 2107 монтируются металлические подшипники открытого типа со следующими характеристиками:

• производитель — ВПЗ 23 Вологда;
• артикул — 2107–1701033/2101–1701068;
• длина — 120 мм;
• ширина — 95 мм;
• высота — 95 мм.

Вологодские подшипники служат долго, так как изначально предназначались именно для конструкции ВАЗ

Основная функция подшипника первичного вала — это работа опоры качения, то есть позволять валу легко перемещаться по своей оси.

При выборе производителя следует иметь ввиду, что более высокая цена за единицу товара ещё не говорит о безупречном качестве. Однако четыре российских завода уже имеют репутацию поставщика надёжной и доступной продукции:

• завод ВПК — примерная цена за 1 подшипник составляет 270 рублей;
• завод ГПЗ — стоимость изделия равна 190–200 рублям;
• завод SPZ (3 ГПЗ) производит самый дорогой аналог вологодских подшипников, цена от 450 рублей;
• завод СПЗ-4 — ценовая политика достаточно лояльная, подшипник для первичного вала обойдётся в 220 рублей.

Выбирая подшипники для своего авто, нужно ориентироваться не только на их стоимость, но и бренд производителя

Как определить износ подшипника

Будучи составным устройством, любой подшипник со временем может начать распадаться на части. Поэтому определить его износ можно без разборки КПП на слух и по тем неполадкам в работе коробки, которые водитель сразу же заметит.

Признаками неисправной работы подшипников первичного вала КПП ВАЗ 2107 можно считать:

1. Посторонние шумы и хруст при работе двигателя даже на нейтральной передаче.
2. Удары в полости коробки во время движения даже на малой скорости.
3. Произвольное включение или выключение передач.
4. Отсутствие возможности включения педали сцепления из-за того, что подшипник на валу заклинило.

Все проблемы с подшипниками можно выявить только в поездках, при работающем моторе и коробке

Игнорировать любой из этих признаков нельзя: если подшипник вышел из строя, то это может привести к серьёзным последствиям для управления машиной. Помимо этого, перекосы подшипника быстро повлияют на работу смежных устройств.

Передняя подвеска автомобиля Лада Приора ВАЗ 2170 — ремонт, устройство, особенности конструкции

Передняя подвеска на автомобиле Лада Приора ВАЗ 2170 независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми бочкообразными пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основным элементом передней подвески является гидравлическая телескопическая амортизаторная стойка 8 (рис. 7.1), нижняя часть которой соединена с поворотным кулаком 13 двумя болтами 11 и 12. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса.

На телескопической стойке установлены витая бочкообразная пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4.

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает качание стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора.

Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 16 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 17, которые через сайлентблоки (резинометаллические шарниры) соединены с нижними рычагами и с передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены

регулировочные шайбы, которыми регулируют угол продольного наклона оси поворота.

В поворотном кулаке (рис. 7.2) крепится двухрядный радиально-упорный подшипник 3 закрытого типа, на внутренних кольцах которого установлена с натягом ступица 4 колеса. Подшипник затянут гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости представляет собой штангу 15 (см. рис. 7.1), колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами 16 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами через резиновые подушки.

Рис. 7.1. Передняя подвеска автомобиля Лада Приора ВАЗ 2170 в сборе:

1 — гайка крепления верхней опоры стойки; 2 — болт; 3 -верхняя опора стойки передней подвески; 4 — подшипник верхней опоры стойки;

5 — верхняя изолирующая прокладка пружины; 6 — пружина передней подвески; 7 — защитный кожух; 8 -телескопическая стойка в сборе;

9, 10 — гайки крепления стойки к поворотному кулаку; 11 — болт с эксцентриком; 12 — болт; 13 — поворотный кулак; 14 — вал привода переднего колеса;

15 — штанга стабилизатора; 16 — рычаг; 17 — растяжка; 18 — шаровая опора; 19 — ступица; 20 — гайка крепления ступицы; 21 — тормозной диск;

22 — буфер хода сжатия передней подвески; 23 — верхняя чашка пружины; 24 — ограничитель хода сжатия верхней опоры стойки;

25 — ограничитель хода верхней опоры стойки

Рис. 7.2. Поворотный кулак и детали ступицы переднего колеса автомобиля Лада Приора ВАЗ 2170:

1 — поворотный кулак; 2 — наружное грязеотражательное кольцо (сальник); 3 — подшипник ступицы; 4 — ступица колеса; 5 — упорная шайба; 6 — гайка;

7 — стопорные кольца; 8 — внутреннее грязеотражательное кольцо (сальник)

Полуось заднего колеса ВАЗ 2106

На ВАЗ 2106 крепление задних колёс выполнено посредством полуосей. Деталь фиксируется на чулке заднего моста и является его неотъемлемой частью, поскольку именно полуось передаёт вращение от редуктора к задним колёсам.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Полуось является надёжной деталью, которая практически не выходит из строя. Основным элементом, который иногда требует замены, является подшипник.

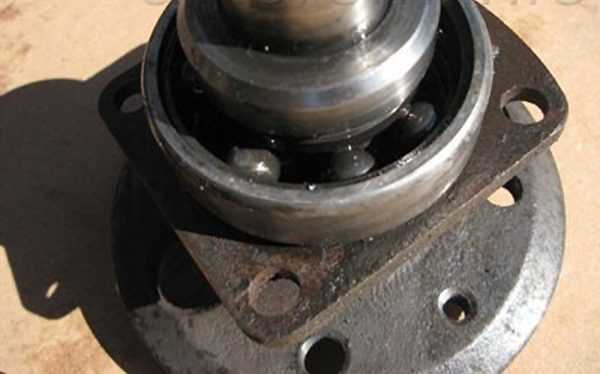

Основным элементом, который приходится менять на полуоси, является подшипник

С его помощью обеспечивается равномерное вращение рассматриваемого узла во время движения. Неисправности подшипника аналогичны ступичным элементам. Когда деталь выходит из строя проблема решается путём замены.

При повреждении подшипника появляется характерный треск или гул

Замена подшипника

Чтобы снять полуось и заменить шарикоподшипник нужно подготовить определённый набор инструментов:

• вороток;
• головка на 17;
• молоток;
• плоская отвёртка;
• зубило;
• болгарка;
• новый подшипник полуоси со стопорным кольцом;
• паяльная лампа или газовая горелка.

Снятие полуоси

Демонтаж производим в следующем порядке:

1. Поднимаем заднюю часть автомобиля с нужной стороны и снимаем колесо, а также тормозной барабан.
2. Чтобы предотвратить вытекание смазки из балки заднего моста, приподнимаем край чулка домкратом.

3. Воротком с головкой на 17 откручиваем крепление полуоси.

4. Снимаем гравёрные шайбы.

5. Монтируем ударный съёмник на фланце полуоси и выбиваем полуось из чулка. Для этих целей можно использовать и подручные средства, например, деревянный брусок и молоток.

6. Демонтируем полуось вместе с крепёжной пластиной, подшипником и втулкой.

7. Вынимаем уплотнитель.

8. При помощи клещей достаём сальник.

Демонтаж подшипника

Процесс снятия подшипника состоит из следующих шагов:

1. Полуось фиксируем в тисках.

2. Болгаркой надрезаем кольцо.

3. Раскалываем кольцо молотком и зубилом, нанося удары по надрезу.

4. Сбиваем подшипник с полуоси. Если это не удаётся, то при помощи болгарки разрезаем и раскалываем внешнюю обойму, а после демонтируем внутреннюю.

5. Осматриваем состояние полуоси. При обнаружении дефектов (деформация, следы износа в месте установки подшипника либо шлицев), полуось необходимо заменить.

Установка подшипника

Новую деталь устанавливаем следующим образом:

1. Вынимаем из нового подшипника пыльник.

2. Набиваем подшипник смазкой Литол-24 или ей подобной.

3. Ставим пыльник на место.

4. На место посадки подшипника наносим смазку.

5. Монтируем подшипник пыльником наружу, т. е. к фланцу полуоси, насаживая его при помощи подходящего отрезка трубы.

6. Втулку нагреваем паяльной лампой до тех пор, пока на детали не появится белый налёт.

7. Берём кольцо клещами или пассатижами и надеваем на полуось.
8. Устанавливаем втулку вплотную к подшипнику, забивая её молотком.

9. Ожидаем, пока кольцо остынет.

10. Ставим новый сальник и монтируем полуось на своё место. Сборку выполняем в обратной последовательности.

Видео: замена полуосевого подшипника на «классике»

Ступицы с подшипниками и полуоси ВАЗ 2106 хоть и являются надёжными элементами, но из-за постоянного воздействия высоких нагрузок всё же могут выйти из строя. Проблема в основном связана с износом подшипников, которые владельцу «Жигулей» под силу заменить самостоятельно. Для работы потребуется небольшой опыт в ремонте автомобиля и минимальный набор инструментов, а чтобы всё сделать правильно и не допустить ошибок, предварительно следует ознакомиться с пошаговой инструкцией.

Особенности замены помпы ВАЗ 2107

Если вы убедились в неисправности узла, то лучший способ — замена помпы ВАЗ 2107.

Меняется помпа следующим образом:

1. Подготовьте комплект ключей и емкость (понадобится для слива старой ОЖ).

2. Выкручивайте пробку для слива охлаждающей жидкости (она находится на блоке мотора).

Если вы приняли решение полностью заменить тосол, антифриз, то выкручивайте сливную пробку и на радиаторе охлаждения.

3. Ослабьте рейку натяжения ремня генератора, чтобы снять ремень, в последствии открутите планку натяжителя от помпы, она крепится на одной гайке.

4. Выкручивайте три крепежных болта шкива (во время откручивания зафиксируйте шкив насоса с помощью отвертки).

5. Демонтируйте шкив.

6. Выкручивайте гайки, которые фиксируют помпу к двигателю.

7. Доставайте помпу и конечно же готовьте место под посадку узла. Если осталась старая прокладка — уберите ее.

8. Обработайте прокладку герметиком и ставьте ее на место.

9. Ставьте новый насос и возвращайте все оборудование в обратном порядке.

При правильно выполнении вся работа займет у вас не более одного часа. Главное — своевременно диагностировать неисправность помпы и произвести ее замену. Удачи на дорогах и конечно же без поломок.

Источники

• http://autodont.ru/jelektro/generator-vaz-2107-inzhetor
• http://www.vazdriver.ru/zamena_stekla_na_fare_2107/zamena_i_vkleyka_stekla_na_fare_vaz2107_2105_i_2104.html
• http://remontavtovaz.ru/vaz-2107/kak-proverit-i-zamenit-pompu-na-vaz-2107-svoimi-rukami.html

Краткий итог по замене подшипников

Процесс замены ступичного подшипника довольно прост. Если вы решились на самостоятельную замену, помните самые главные правила: не торопиться, внимательно читать инструкцию и аккуратно выполнять все пункты.

При достаточно большой выработке и последующем люфте в подшипниках редуктора ВАЗ 2101-2107, при езде в определенных режимах может появиться вибрация в заднем мосту автомобиля. Конечно, при этом не обязательно будет вой или гул редуктора, но все же такая езда будет не очень комфортной. В этом случае придется менять подшипники, и сделать это можно лишь после снятия редуктора с автомобиля. Далее нам понадобятся следующие инструменты, чтобы выполнить замену подшипников:

• отвертка плоская ударная или зубило
• молоток
• ключи на 10 и 17, или же головки с трещотками

Итак, первым делом отворачиваем гайку фиксирующей скобы, как это показано наглядно на приведенной ниже фотографии:

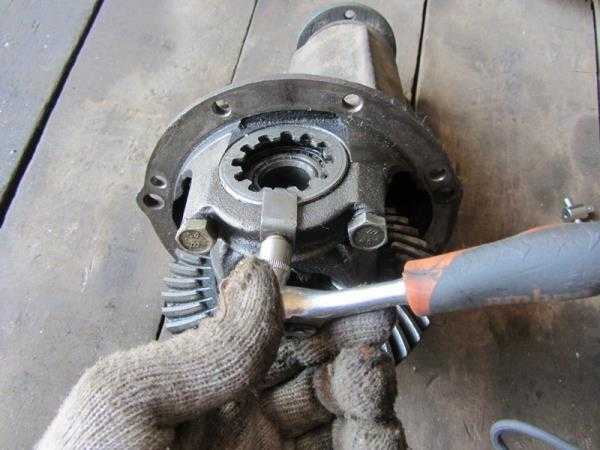

Затем вынимаем ее и откручиваем два болта, по одному с каждой стороны, крышки подшипника:

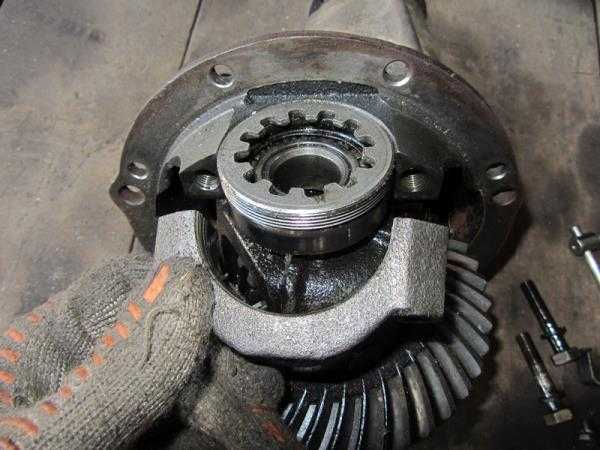

Снимаем крышку, так как больше ее ничего не держит:

Затем вынимаем регулировочную гайку:

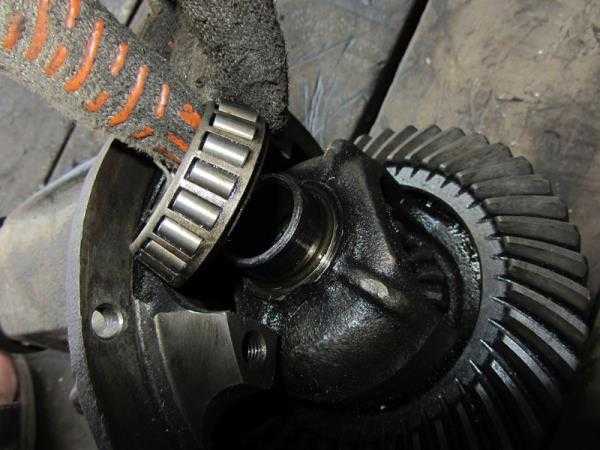

Теперь доступ к подшипнику свободный, но вынимать его просто так не получится. Я делал это при помощи ударной отвертки и молотка, потихоньку сбивая его с внутренней стороны, наставляя отвертку к внутренней обойме:

Когда он немного сошел со своего места, можно воспользоваться зубилом. Еще лучшим вариантом будет специальный съемник, но у меня пока такого нет, так что пришлось обходиться без него.

После этого покупаем новые подшипники и производим установку в обратной последовательности. С другой стороны все делается точно так же, так что подробно описывать со вторым подшипником нет смысла.

Ступицы являются важным элементом передней подвески автомобиля. При неисправности ступичных подшипников, первым появляется гул, а иногда и скрежет в передних колесах автомобиля. Ступица начинает греться, из-за этого могут начаться проблемы с тормозами. Люфт в ступицах передней подвески, приводит к повреждению тормозных дисков. Происходит нарушение балансировки в подвеске, в результате чего начинается повышенный износ резины.

Чтобы не доводить до такого состояния узлы подвески, необходимо периодически производить технический осмотр передних ступиц. При появлении таких симптомов, произвести замену подшипников ступиц на ВАЗ-2107 необходимо как можно скорее.
