Ремонт и замена шаровой опоры на ваз (lada) 2102 своими руками

Конструкция

Конструктивно шаровая опора не является сложной. Имеется корпус, который либо соединен болтовыми соединениями с рычагами подвески, либо же входящие в конструкцию самого рычага. Внутрь этого корпуса помещен палец.

Выступающая за пределы корпуса часть пальца имеет конусную форму, а на конце нарезана резьба, для закрепления пальца в ступице.

Внутри же корпуса палец имеет шарообразную или грибообразную форму.

Между корпусом и последним помещены пластиковые втулки, которые выступают подшипниками скольжения.

От попадания пыли внутрь шаровой защищает пыльник, надетый на корпус.

Благодаря такой конструкции палец может не только вращаться вокруг оси, но еще и изменять угол относительно корпуса. Этим и достигается возможность поворота колеса.

Замена рулевых наконечников ВАЗ 2110 своими руками, пошаговая инструкция

Если с причиной неисправности уже определились — самое время приступить к ремонту. Можно неплохо сэкономить, поменяв деталь самостоятельно. Делается это весьма быстро. При должном темпе работы вполне можно управится за какие-то пол часа. Однако, позже все равно придется ехать на развал-схождение для калибровки установочных углов положения автомобильных колес. Своими руками без специального стенда тут уже, увы, ничего не сделаешь.

В первую очередь на стоячем автомобиле срываются болты крепления колеса и затем автомобиль поднимается домкратом со стороны заменяемого рулевого наконечника. Открутив колесо, правильно будет положить его под днище автомобиля для перестраховки домкрата. Далее правильная последовательность работ следующая:

1.Расшплинтовываем и откручиваем нижнюю гайку крепления шарового пальца ключом на «19». Хорошим помощником в деле борьбы с закисшими болтовыми соединениями окажется проникающая смазка (та же WD-40 либо ее аналог). Желательно предварительно щеткой с жестким ворсом очистить сам наконечник и поворотный кулак стойки от пыли и грязи;

2. Далее выкручивается стяжной болт крепления изделия к рулевой тяге;

3. В дальнейшем правильно будет использовать специальный съемник для рулевого наконечника ВАЗ 2110. Кустарный способ съема при помощи ломика и молотка может оказаться чреват повреждением рулевой тяги, следует быть крайне осторожным. Лучше всего, все же, купить вышеупомянутый съемник для шаровых опор и использовать его;

4. Проворачивая рулевой наконечник вправо, откручиваем его с резьбы рулевой тяги. Считаем количество оборотов (это нам поможет хотя бы приблизительно сохранить настройку развал-схождения при установке новой детали).

Шаровые опоры

Ох, какие они вредные и нехорошие. Но вот на коробке написаны просто фантастические слова про них. Уж не помню, у какого именно производителя, но встречал эту фантастику. Не знаю, в каком мире живут эти производители, либо что они употребляют, но вот такая фраза:

Шаровые опоры — это вечный узел!

Да, конечно… Вечный! Правда, тут же приписка, что все зависит от стиля езды, рельефа местности, по которой машина ездит, от нагрузок, состояния пыльника. Короче, мы не дети, все прекрасно знаем, что такое шаровая опора ВАЗ 2101-2107. Еще поискать нужно такой узел, который менялся бы чаще. Речь сейчас не пойдет про фильтры, шток бензонасоса и прочую мелочь. Давайте говорить о подвеске. Ладно, посмеялись, теперь начнем смотреть, что же это вообще такое? И для чего же нужны они? Стоит сказать, что шаровая опора ВАЗ 2101, цена которой колеблется в интервале 350-500 за штуку (независимо от того, нижняя или верхняя), все же нуждается в уходе и в смазке внутренней поверхности пыльника перед сборкой.

Основная их функция — это удерживать ступицу колеса в вертикальном положении. Но при этом она должна проворачиваться вокруг этой самой вертикальной оси, чтобы имелась возможность совершить поворот. Вот, пожалуй, вкратце так можно описать всю суть. Крепление шаровых опор производится к рычагам ВАЗ 2101 при помощи болтов. Друзья, при каждой замене шаровых ставьте новые болты, гайки, не забывайте про граверные шайбы. Палец опоры вставляется в отверстие ступицы. Именно при помощи этого пальца и происходит поворот колеса. Проверять состояние шаровых опор умеете? Если нет, то не беда, научитесь быстро.

Проверка верхней шаровой

Итак, пригласите соседа, посадите его в машину, пусть выжмет педаль тормоза. А вы в это время беретесь за верх колеса и резко дергаете его вперед-назад. Ну, если быть точнее, то от себя, затем на себя. При этом не должно ощущаться люфтов. Зачем держать педаль тормоза? Да чтобы зафиксировать в одном положении ступицу, не было вероятности того, что ее подшипник будет люфтить. Ведь вы знаете, что он затягивается с небольшим моментом и должен иметь маленький свободный ход?

Но можно для проверки шаровых опор ВАЗ 2101 воспользоваться и более действенным методом. Возьмите небольшую монтажную лопатку. Ставите ее между верхним рычагом подвески и ступицей. Резкими движениями перемещаете ее вверх-вниз. Люфт обязательно себя выдаст, вы это почувствуете. Да и подвеска ВАЗ 2101 будет работать неправильно, когда имеются люфты шаровых. Это ощущается при езде, появляются хрусты, которые изрядно напрягают.

Проверка нижней шаровой

Как ни странно, но даже руководство по эксплуатации советует на первом шаге очистить всю поверхность от грязи. Да, к сожалению, здесь скапливается много воды и пыли, постепенно ее становится все больше. А если вы моете автомобиль только по великим праздникам, то там скопился целый культурный слой. Заметьте, что в нижней шаровой имеется небольшая пробка. Если вы думаете, что это для красоты, то ошибаетесь. Выкручиваете ее и проводите замер расстояния от поверхности шаровой ВАЗ 2101 до пальца.

Кроме того, в процессе эксплуатации через эту дырочку можно нагнетать Литол или ШРУС. Не знаю, как вы, а я последнюю смазку даже для кулеров компьютера использую иногда. Расстояние от поверхности шаровой до пальца должно быть максимум 11,8 миллиметра. Если же значение больше, то нужно как можно быстрее заменить опору. С ней шутки плохи, если выскочит, то колесо ляжет на бок. А на высокой скорости это чревато тяжелыми последствиями.

Небольшое видео о замене шаровых опор на ВАЗ 2101:

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)

Сегодня, предлагаю вашему вниманию пошаговую инструкцию по замене шаровых опор на ВАЗ 2107, с детальным описанием процесса подкрепленными информативными фото. Замена шаровых опор у специалистов отработана до автоматизма и за многие годы лишь немного изменилась благодаря новым инструментам и возможностям.

Замена шаровой опоры ВАЗ 2107 производится на смотровой яме или подъемнике в моем случае. В начале любой работы связанной с ремонтом позаботьтесь о собственной безопасности. Если собираетесь работать на смотровой яме — установите противооткатные клинья, затяните ручник и включите вторую передачу. Работать без вышеописанных мер безопасности на одном лишь домкрате — строго запрещено.

Итак, если вы готовы предлагаю начать.

Пару слов про инструмент. Вам понадобится:

Щетка по металлу.
Жидкость WD-40.
Ключ на 22 и 7 .
Съемник для шаровых опор.
Смазка для шаровой опоры.
Шприц медицинский (без иглы).
Разводной ключ.

Замена шаровой опоры ВАЗ 2107 своими руками.

1. Первым делом, разумеется, необходимо снять колесо.

2. Далее, используя щетку по металлу, очистите крепления шаровых опор.

3. Обработайте все соединения, которые будете откручивать (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 или аналогичную.

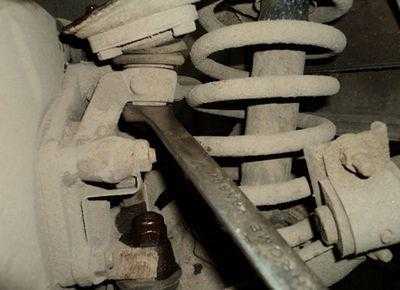

4. Возьмите ключ на 22 и открутите гайки верхней и нижней шаровых опор примерно на полтора-два оборота.

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)

5. Теперь установите специальный съемник для шаровых опор.

6. Как правило, за один прием, получается вытянуть сразу две шаровых опоры: первой отстреливает верхняя, а потом нижняя. Если по каким-то причинам шаровая не поддается и остается на месте, то используя стальную выколотку и молоток, можно помочь ей выйти. Удары наносить необходимо по выступу, который на поворотном кулаке.

Самостоятельная замена шаровой опоры ВАЗ 2107

7. Когда шаровые опоры ВАЗ 2107 удалось выпрессовать — открутите крепежную гайку верхней шаровой и достаньте шаровую опору из кулака.

8. Если палец прокручивается — зажмите рычаг, используя монтажку.

9. Открутите крепление шаровой опоры к верхнему рычагу.

10. Теперь можете снять шаровую.

11. Далее нужно аккуратно очистить посадочное место шаровой опоры на рычаге, при этом внимательно приглядитесь к рычагу, нет ли на нем каких-либо повреждений или трещин.

12. Снимите уплотнительную шайбу со старой шаровой опоры и установите ее на новую шаровую.

13. Перед тем как установить шаровую опору, ее необходимо тщательно смазать, для этого используйте смазку ШРБ-4, Литол-24.

14. Установите пыльник вместе с шайбой.

15. Теперь можно закручивать шаровую к рычагу. Установите шаровую в кулак и затяните гайку.

16. Открутите гайку нижней шаровой, почти всегда палец начинает прокручиваться, чтобы избежать этого, установите монтажку между кулаком и тормозным щитом, затем сделайте боковой натяг в соединении пальца и кулака.

17. Если не помогло — установите в зазор между нижним рычагом и кулаком разводной ключ и с его помощью удерживайте палец от прокручивания.

18.Гайка откручена, можно поднимать кулак наверх. В разрез между верхней частью кулака и нижним рычагом установите ключ на 22 , это сделает дальнейшую работу более удобной.

Самостоятельная замена шаровых опор ВАЗ 2107 (верхней и нижней)

19. Открутите шаровую опору ВАЗ 2107 от рычага.

20. Опять-таки внимательно осмотрите рычаг и посадочное место, затем очистите последнее от ржавчины и грязи.

21. Возьмите новую шаровую опору и проверьте наличие смазки в нижней части. Для этого используйте ключ на 7 , открутите им заглушку.

22. Если смазки не оказалось, наполните шаровую смазкой, используя медицинский шприц без иглы.

23. Установите шаровую опору на место снизу рычага и прикрутите ее к кулаку.

Вот и все! Новые шаровые опоры успешно установлены, следовательно можно сделать вывод, что самостоятельная замена шарововых опор — прошла успешно! Всего вам доброго, дерзайте и у вас непременно все получится!

Проверка исправности шаровой опоры

Если владелец ВАЗ 2106 заподозрил неисправность шаровой опоры, но не знает, как это проверить, перечислим несколько простых способов диагностики. Вот они:

проверка на слух. Это, пожалуй, самый простой способ диагностики. Всё, что для этого требуется — напарник, который поможет раскачать машину с заглушённым мотором вверх и вниз. При раскачивании следует прислушаться к звукам, которые издаёт подвеска. Если из-за колеса отчётливо слышится стук или скрип — шаровую опору пора менять;
проверка на наличие люфта. Тут тоже без напарника не обойтись. Одно из колёс автомобиля приподнимается с помощью домкрата. Напарник садится в кабину и до упора выжимает педаль тормоза. Автовладелец в этот момент раскачивает колесо сначала в вертикальной, а затем в горизонтальной плоскости. При зажатых тормозах люфт чувствуется сразу. И если он есть — опора нуждается в замене;
проверка износа пальцев. В самых поздних моделях ВАЗ 2106 устанавливались шаровые опоры с особыми диагностическими отверстиями, заглянув в которые можно определить, насколько изношен шаровый палец. Если износ пальца составляет 7 мм и больше, опору следует заменить.

Вступление

Наконечники рулевой тяги являются деталью с высокой степенью износа в процессе эксплуатации. Это означает, что их выход из строя лишь вопрос времени. От состояния наконечников напрямую зависит комфорт и безопасность управления транспортным средством. Потому навык правильного диагностирования неисправности крайне важен для любого водителя ВАЗ 2110.

Продолжительность жизни изделия напрямую зависит от стиля вождения. Чем более агрессивна манера управления авто — тем сильнее страдают рулевые наконечники. Шарнирный механизм детали требует тщательной смазки, сильно подвержен коррозии и закоксовыванию в случае разрушения резинового пыльника. Поломавшийся уже через 40 тысяч километров пробега авто наконечник — это нормально.

Как заменить шаровые опоры на ВАЗ 2101-ВАЗ 2107?

1. Сперва поднимите автомобиль (Ту часть на которой будет производиться замена) и после чего открутите болты которые колесо крепят (см. «Снятие колёс на автомобиле»), перед вашими глазами будет две шаровых опоры, найдя каждую из них и разобравшись с тем какая будет подлежать замене, приступайте к работе, пару слов по нижней опоре скажем, если приняли решение её менять то ослабьте каким ни будь ключом гайку крепления пальца шаровой опоры на рычаге (см. фото ниже), взяв молоток произведите столько, сколько будет нужно ударов, по наружной поверхности рычага (До того пока палец у опоры ней выйдет из зацепления с рычагом, смотрите маленькое фото) и после этого нагрузите переднюю подвеску (Там где меняете опору, нагрузить подвеску — это значит, подложить что то под рычаг или под тормозной диск, доски например и снять после этого машину с домкрата тем самым подвеска будет нагружена) и отверните три гайки (Одна указана синей стрелкой) которые крепят шаровую (Во время отворачивания, болты этих гаек от проворачивания вторым ключом удерживайте) и после чего её полностью снимите с рычага автомобильного.

Примечание! Чтобы проблем с шаровой не было и гайки все нормально выкрутились, рекомендуем перед началом работы очистить шаровую при помощи металлической щётки и в конце, нанести проникающую смазку WD-40 и тогда гайки более менее легко отвернуться!

2. С нижней опорой разобрались, теперь верхняя, если Вы не стали читать пункт 1 из-за того что там всё про нижнюю опору рассказывалось, то очень и очень зря, в общем этот пункт всё же прочтите (Обязательно) ну и в двух словах, верхняя опора снимается абсолютно точно так же как и нижняя, вся последовательность действий, все абсолютно идентично, только есть одно небольшое Но! Нагружать подвеску при замене верхней опоры нужно изначально, потом ослаблять гайку пальца, выбивать его (Ударами молотка по рычагу) ну и конечно же выкручивать гайки, которые крепят шаровую опору на верхнем рычаге автомобиля (Только это делать будет нужно, когда рычаг верхний вверх можно будет отвести, то есть после выбивания пальца из рычага, потому что так гораздо удобней будет).

Примечание! Молотком нужно воспользоваться только в том случае, если спец. съёмника шаровых опор нет, если он есть то про молоток вообще можете забыть, сразу же выкручивайте гайку крепления пальца и при помощи съёмника, выпрессовывайте его из рычага, отвернув три гайки, снимите полностью шаровую опору с автомобиля!

Дополнительный видео-ролик: Два очень поучительных и интересных ролика, мы закрепили чуть ниже, в одном из них рассказывается о том каким образом можно проверить шаровые опоры на исправность, а в другом показывается процесс по их замене.

Источники

http://www.vazdriver.ru/zamena_sharovyh_opor/zamena_sharovyh_opor_na_vaz2107_i_na_klassike.html
http://www.semerkainfo.ru/content/zamena_sharovykh_opor_instruktsiya_dlya_novichkov
http://vaz-russia.ru/remont/zamena-sharovyih-opor-na-vaz-2101-vaz-2107.html

Замена шаровых опор ВАЗ 2107

Шаровые опоры на ВАЗ 2107 ремонту не подлежат. На первых «семёрках» устанавливались разборные ШО, из которых можно было извлечь изношенный шаровой палец и заменить его. Современные же опоры не разбираются. Более того, если даже допустить возможность разборки, всё равно отремонтировать ШО не удастся, так как шаровые пальцы для ВАЗ 2107 давно сняты с производства.

Для замены ШО потребуется:

комплект новых шаровых опор;
домкрат;
приспособление для выдавливания опор из проушин;
комплект рожковых и торцевых ключей;
молоток;
отвёртка с плоским лезвием.

Порядок действий при замене шаровых опор

Замена шаровых опор на ВАЗ 2107 осуществляется следующим образом.

Поддомкрачивается и снимается колесо, на котором планируется замена ШО.
Рожковым ключом на 22 откручивается гайка крепления верхнего шарового пальца.
С помощью специального приспособления палец выпрессовывается из проушины.
Вместо приспособления для выдавливания пальца можно использовать молоток, которым наносится несколько ударов по подвеске. При этом палец поддевается монтажной лопаткой и вытаскивается вверх. Так как монтажная лопатка используется в качестве рычага, она должна быть довольно длинной.
Ключом на 13 откручиваются три болта крепления верхней опоры к подвеске.
Верхняя шаровая опора извлекается из подвески.
Ключом на 22 ослабляется (на 6–7 оборотов) гайка крепления нижней шаровой опоры. Полностью выкрутить её невозможно, так как она упрётся в рычаг подвески.
С помощью специального приспособления из проушины выдавливается нижний шаровой палец.
Гайка крепления шарового пальца откручивается полностью.
Ключом на 13 откручиваются три крепёжных болта на проушине. Нижняя ШО извлекается из подвески.
Устанавливаются новые шаровые опоры.
Подвеска собирается в обратной последовательности.

Видео: замена шаровой опоры ВАЗ 2107

Таким образом, технически заменить шаровые опоры ВАЗ 2107 довольно просто. Однако на практике для выдавливания шаровых пальцев из проушин потребуется немалая физическая сила. Поэтому любому автовладельцу перед началом работ по замене ШО следует реально оценить свои возможности.

Установка нового рулевого наконечника ВАЗ 2110, ключевые моменты

Как уже говорилось в предыдущих разделах, замена рулевых наконечников ВАЗ 2110 сбивает настройку развал-схождения на вашем автомобиле. Дабы хоть как-то сохранить его мы советовали вам считать количество оборотов установки изделия на рулевую тягу. С этой же целью новый наконечник ВАЗ 2110 необходимо покупать полностью аналогичный вышедшему из строя.

Перед установкой детали на автомобиль также проверяется количество смазки в шарнирном соединении изделия. Жалеть ее ни в коем случае не стоит. Затем пыльник плотно устанавливается на место, защищая шарнир, и наконечник накручивается обратно на рулевую тягу с фиксированным количеством оборотов, которое мы считали ранее при демонтаже.

для закрепления шарового пальца тяги от 27 до 33 Н;
стяжной болт затягивается с усилием от 19 до 30 Н.

Если подобного рода ключа у вас нет — ничего страшного от этого не случится. Главное затягивать без лишнего фанатизма, но и достаточно прочно. Помним про то, что после окончания работ крайне желательно посетить СТО для настройки развал-схождения. Количество оборотов — весьма приблизительная мера измерения. Даже один миллиметр разницы в установке старой и новой детали могут существенно повлиять на конечный результат.
