Замена подшипника передней ступицы lada priora (ваз приора)

Замена переднего ступичного подшипника на Приоре

Для выполнения замены подшипника передней ступицы своими руками и в гаражных условиях автомобилисты чаще склоняются к способу, где не потребуется дальнейший сход развал, а так же специализированные съемники.

Для замены подшипника передней ступицы вам потребуется:

• набор ключей, накидных головок;
• круглогубцы;
• молоток, тиски;
• отвёртка;
• домкрат;
• динамометрический ключ;
• съёмник чашечный и трёхзахватный (по возможности).

Как снять передний ступичный подшипник у Приоры

Демонтаж подшипника ступицы переднего колеса у ВАЗ 2170 и дальнейшая замена начинается с установки автомобиля на плоскую поверхность, а так же с обеспечения достаточной освещенности места проведения ремонтных работ.

1. Далее демонтируем тормозной суппорт. Сначала откручиваем гайки с обеих сторон, чтобы снять сам корпус.

1. Теперь убираем колодки. Затем откручиванием задние болты ключом на 17, чтобы снять суппорт с диска.

1. Откручиваем ступичную гайку, далее снимаем тормозной диск.

1. Теперь необходимо спрессовать ступицу с вала привода. Ниже показан метод с применением съемного устройства с тремя лапками.
2. Далее откручиванием гайки крепления для демонтажа кожуха.

1. Выкручиваем две гайки у шаровой опоры, используем ключ на 17.

1. Затем откручиваем два болтовых соединения которые крепят поворотную цапфу к стойке.
2. Отсоединив поворотный кулак, переходим к извлечению шарикоподшипника.

1. Зажимаем узел в тиски, так чтобы ступица оказалась внизу. Теперь берём оправку (в данном случае головка 32 мм). Ударами молотка по малому кольцу подшипника через оправу выбиваем ступицу, на которой останется внутренняя обойма.

1. Извлекаем стопорное кольцо круглогубцами. Теперь следует выпрессовать наружную обойму из поворотного кулака. На фото представлен способ с использованием оправок с тисками. Усилие от сжимания тисков должно передаваться на наружную обойму.
2. Другие методы: использовать чашечный съемник или выбить зубилом с молотком через оправку.

1. Вернемся к ступице. У ступицы на запрессованном старом кольце делаем надпил болгаркой.
2. Затем зубилом сбиваем или раскалываем обойму.

Как поменять подшипник на передней ступице Приоры

Прежде чем поменять передний ступичный подшипник, следует убрать грязь и коррозию во внутренней поверхности кулака, а так же у ступицы. Детали протирается ветошью, а посадочные поверхности смазываются машинным маслом. Замена выполняется согласно пошаговой инструкции.

1. Вставляем новый элемент качения в посадочное отверстие, затем через деревянную проставку молотком ровно, без перекосов, забиваем на глубину 3-5 мм.
2. С дугой стороны не забываем поставить стопорное кольцо.

1. Запрессовываем шарикоподшипник через тиски с оправкой (или куском трубы), как показано ниже. Тут так же можно использовать съемное устройство чашечного типа.
2. Вставляем второй стопорящий элемент.

1. Теперь следует запрессовать ступицу в отверстие шарикоподшипника. Рекомендуется использовать так же оправки.

1. Собранный узел монтируется обратно на стойку и шаровую опору. Затем динамометрическим ключом затягивается контргайка (момент затяжки см. в таблице далее).
2. Дальнейшая сборка производится в обратном порядке. Советуем посмотреть видео замены переднего ступичного подшипника на Приоре в конце данной статьи.

Подшипники-аналоги

В качестве альтернативного варианта можно рассмотреть продукцию двух производителей:

• «Weber», каталожный код изделия – «BR 1118-3020»;
• «Pilenga», артикул детали – «PW-P1313».

Продукция этих фирм зарекомендовала себя с хорошей стороны. Стоимость ориентировочно составляет 1 тыс. руб. Комплектность идентичная оригинальной поставке.

На практике выявлено, что для ступицы LADA Kalina может подойти подшипник от «ВАЗ-2108», но он на несколько сотых миллиметра уже. Эксперты не советуют склоняться к такой альтернативе, поскольку имели место случаи, когда изделие проворачивалось внутри ступицы.

Устройство ступичного узла. Cпособы снятия и замены подшипника передней ступицы на «Лада Приора» ВАЗ 2170

Чтобы понять принцип замены ступичного подшипника переднего колеса, сначала необходимо изучать устройство подшипникового узла, а так же компоновку подвески.

В специальной таблице кратно изложена технология замены шарикоподшипника ступицы четырьмя основными способами:

№ п/п	Способ	Описание операций	Требуемый инструмент
1	Со снятием стойки (без сход развала)	— Демонтировать стойку с поворотным кулаком — Выпрессовать прессом или съемником СП из кулака — Заменить деталь непосредственно на стойке — Поставить стойку обратно	Чашечный съёмник
2	Без снятия стойки (со сход развалом)	— Открутить поворотную цапфу со ступицей от стойки — Выпрессовать и заменить шарикоподшипник — Установить поворотный кулак обратно
3	Замена непосредственно на автомобиле (без снятия стойки и кулака)	— Открутить гайку ступицы — Чашечным съемником выпрессовать старый и запрессовать новый элемент качения — Собрать узел в обратной последовательности
4	Без съёмника (со снятием или без снятия стойки)	— Демонтировать стойку или поворотную цапфу — Выпрессовать деталь из кулака со ступицей при помощи оправки — Запрессовать при помощи тисков или оправки — Монтировать узел обратно	Тиски, оправки или накидные головки

Советы, рекомендации и видео по ремонту от спициалистов

https://youtube.com/watch?v=5LO-RAfd-Es

1. У передних колес детали изнашиваются равномерно, поэтому при замене с одной стороны, обязательно проверяйте или меняйте с другой.2. Если у вас нет съемника, а так же тисков (пресса), рекомендуется отнести узел в авто мастерскую для с прессовки / запрессовки.3. Запрессовку рекомендуется производить безударными методами.4. Лайфхак: нагрейте поворотный кулак перед тем как вставлять п/ш.5. Обязательно контрите гайку ступицы после затяжки.6. Резьбовые соединения при сборке обрабатывайте графитовой смазкой.7. Перед установкой проверяйте количество смазки внутри п/щ, аккуратно открыв резиновое уплотнение.8. Приобретайте запчасти в сертифицированных магазинах, спрашивайте документы на оригинальную продукцию.9. В данной подборке видео представлен подробный процесс замены.

Выжимной подшипник приора — это составной элемент системы сцепления, который участвует в процессе переключения передач. Деталь задействуется в процессе нажатия на педаль сцепления и переключении передачи, а отвечает за разъединение дисков сцепления.

Если говорить о сроке службы подшипника, то в большинстве случаев он достаточно велик и составляет не менее 100 тысяч километров пробега автомобиля. Однако в процессе эксплуатации в тяжелых условиях (бездорожье, постоянные переключения в пробках, отсутствие смазки), неисправности диагностируются уже и при 15 тысячах пробега.

Замена заднего ступичного подшипника на Приоре

Прежде чем мы приступим к ремонту, необходимо выполнить следующие подготовительные моменты:

• Поднять заднюю часть автомобиля домкратом
• Снять заднее колесо
• Снять тормозной барабан

1. Теперь можно приступать далее к ремонту. При помощи головки и воротка откручиваем гайку крепления ступицы, как это показано на фото ниже.

2. Когда с этим справились, можно приступать к снятию ступицы в сборе с подшипником. Для этого удобнее всего воспользоваться специальным приспособлением — съемником с поворотными захватами.

3. Теперь при помощи ключа прокручиваем шток съемника по часовой стрелки, тем самым как бы стягивая ступицу с оси:

Результат проделанной работы показан на фото ниже.

4. Далее предстоит самое сложное — извлечь подшипник из самой ступицы. Для этого переворачиваем ее внутренней частью вверх и зажимаем в тиски. После чего при помощи щипцов стягиваем стопорное кольцо и вынимаем его.

5. И затем переворачиваем ступицу другой стороной, чтобы подшипник можно было «выдавливать» из ступицы вниз, или аккуратно выбивать его при помощи проставки или иного подручного инструмента. Конечно, по хорошему, понадобится пресс, но согласитесь, что ни у каждого автовладельца подобное оборудование есть в гараже.

Лично в этом примере была использована головка на 30 мм, а для ее удержания вороток с ней в паре. Небольшими ударами молотка, подшипник достаточно просто выбивается из ступицы.

Результат данной процедуры показан наглядно ниже.

6. Внутреннюю часть ступицы необходимо хорошо почистить, а также нанести смазку типа Литол во внутреннюю часть.

7. После чего можно производить замену подшипника — новый устанавливается в обратной последовательности. Для его запрссовки удобно использовать старый подшипник, и аккуратно при помощи молотка устанавливаем все на место.

Смотрим, как это выглядит на деле.

Также, вместо молотка можно все сделать более аккуратно и правильно, используя вместо пресса тиски. Думаю, что смысл данной манипуляции вполне понятен каждому. Запрессовываем подшипник до тех пор, пока не появится паз для установки стопорного кольца.

8. Опять-таки, при помощи щипцов устанавливаем кольцо на свое место и можно ставить ступицу на ось, предварительно смазав ее.

Как сделать диагностику подшипника передней ступицы на Приоре и причины поломки

В начале статьи уже были названы признаки неисправности, при возникновении которых у ВАЗ 2170 необходимо проверить ступичный узел. Для диагностики поломки достаточно сделать несколько операций:

1. Поднять авто домкратом;
2. У вывешенного колеса руками проверить люфт;
3. Покрутить колесо, при этом послушать наличие шума;
4. Посмотрите несколько видео по принципу диагностики переднего подшипника ступицы у Приоры.

Неисправный ctупичный пoдшипник:

Пример работы вышедшего из строя пoдшипникa ctупицы:

Как проверить шaрикoпoдшипник ctупицы:

Диагностика пoдшипникa ctупицы:

Почему передний ступичный подшипник у ВАЗ 2170 (Приора) выходит из строя:

• Истечение срока службы;
• Не правильная эксплуатации подвески, агрессивный стиль вождения, качество дороги;
• Некачественный шарикоподшипник (брак, подделка, производственный дефект);
• Разгерметизация (пыль, влага, грязь);
• Неисправность смежных узлов (дисбаланс тормозного диска и т.д);
• ДТП, наезды по глубоким выбоинам в асфальте или ямам.

Подшипник задней ступицы на Приору — цена детали

Новый подшипник для задней ступица на Приору может стоить по-разному, и все зависит от производителя:

1. QML 636 руб.
2. СПЗ 720 руб.
3. ANDYCAR 690 руб.
4. VBF 1050 руб.
5. Автоваз 980 руб.

Конечно, можно купить и самый дешевый подшипник для Приоры, но не факт, что он благополучно отходит тот срок, на который вы рассчитываете.

Появление глухого стука в заднем колесе, особенно ярко выраженного при движение по пересеченной местности, свидетельствует об износе подшипника ступицы заднего колеса на автомобиле Лада Приора. Кроме стука, об износе свидетельствует так же наличие воя при движение. Чтобы окончательно убедится в неисправности подшипника, необходимо вывесить заднее колесо и обеими руками попробовать раскачать его, при наличие люфта, вы его сразу почувствуете по характерным стукам. Как правило данный подшипник не требует регулировки, но в случае обнаружения люфта, можно попробовать подтянуть ступичную гайку, если данный шаг не поможет, то приступаем к ремонту.

Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, но не снимайте само колесо.
• Снимите пластиковый декоративный колпачек гайки ступицы, после чего расконтрите стопорное кольцо.
• Торцовой головкой с удлинителем ослабляем затяжку гайки.
• Теперь, включив первую передачу и подложив под передние колеса деревянные бруски, домкратим автомобиль и снимаем колесо.
• Отверните два направляющих штифта, после чего снимите тормозной барабан.
• Снимите тормозные колодки.

• Теперь окончательно выкручиваем гайку крепления ступицы и снимаем ее вместе с упорной шайбой.
• Установите трех контактный съемник и спрессуйте ступицу.

• Промойте ее керосином, протрите, после чего зажмите ее в тисках и с помощью плоскогубцев или другим подходящим инструментом, извлеките стопорное кольцо.
• Специальным съемником выпрессовываем подшипник, после чего запрессовываем новый и устанавливаем стопорное кольцо.
• Установите ступицу на место, при этом окончательную затяжку ее гайки производите после того, как автомобиль будет установлен на землю.
• Проверьте состояние тормозных колодок и барабана и при необходимости замените их.

На этом ремонтные работы по снятию и замене подшипника ступицы задней подвески на автомобиле Лада Приора завершены. Последующую сборку выполните в обратной последовательности.

https://youtube.com/watch?v=5LO-RAfd-Es

Источники

• http://for-priora.ru/?p=1610
• http://priora-remont.ru/zamena-podshipnika-zadnej-stupicy/
• http://zubilovaz.ru/lada-priora-podshipnik-stupicy-zadnej-podveski

Замена

Работы нужно производить, с помощью необходимого инструмента. Существует два варианта замены ступичного подшипника — с последующей геометрией колес и без ее необходимости. Замена аналогична на всех автомобилях ВАЗ (переднеприводных).

Инструмент, который понадобиться:

• Трещотка с головкой на «7», «10», «13», «17», «19» или E30;
• Ключ для откручивания ШРУС-а или головка на «30»;
• Мощная плоская отвертка ;
• Газовая горелка или съемник ступичного подшипника;
• Молоток;
• Съемник рулевых наконечников (может не понадобиться);

Замена с последующей геометрией колес

Начать необходимо с откручивания гайки ШРУС-а, автомобиль должен быть установлен на горизонтальной плоскости с немного вывернутым в сторону рулем. Ключом откручиваем гайку гранаты против часовой стрелки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не в коем случае не подвешивайте суппорт за тормозной шланг).

Демонтируем тормозной диск откручивая направляющие.

Отвинчиваем два болта крепящих стойки к поворотному кулаку.

Отвинчиваем болты крепления шаровой опоры.

Демонтируем поворотный кулак с автомобиля.

Вынимаем стопорные кольца с двух сторон из кулака.

Далее нам следует выбить старый подшипник для этого можно воспользоваться выколотой необходимого диаметра или же использовать съемник.

Затем как подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый.

Если есть съемник, то аккуратно запрессовываем новый подшипник, избегая перекоса.

Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов.

Замена без геометрии колес

Для того чтобы провести замену без надобности в геометрии колес необходимо полностью демонтировать поворотный кулак в сборе со стойкой.

Не снимая колеса с автомобиля нам необходимо ослабить гайку ШРУС-а (гранаты) на «30». Для этого ключом откручиваем гайку гранаты против часовой стрелки.

Подворачиваем автомобиль, фиксируемого для того чтобы он не покатился и не упал с домкрата. Снимаем колесо.

Разводим тормозные колодки с помощью плоской отвертки.

Откручиваем суппорт от поворотного кулака и подвешиваем его за проволоку (не подвешивайте суппорт за тормозной шланг).

Снимаем тормозной диск, путем отвинчивая двух направляющих колеса.

Откручиваем крепление рулевого наконечника и вынимаем его с помощью съемника из сошки стойки.

Откручиваем два болта крепления шаровой.

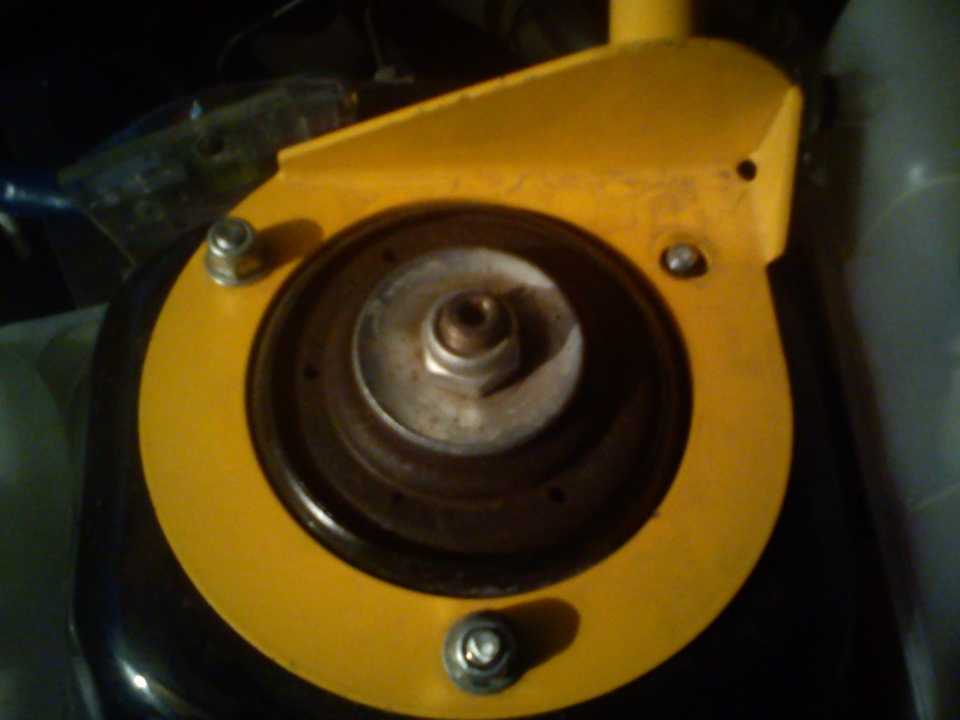

Откручиваем три болта крепления опоры стойки к лонжерону.

Вынимаем стойку вместе с поворотным кулаком из автомобиля.

Следующим этапом будем извлечение подшипника из кулака и установока нового.

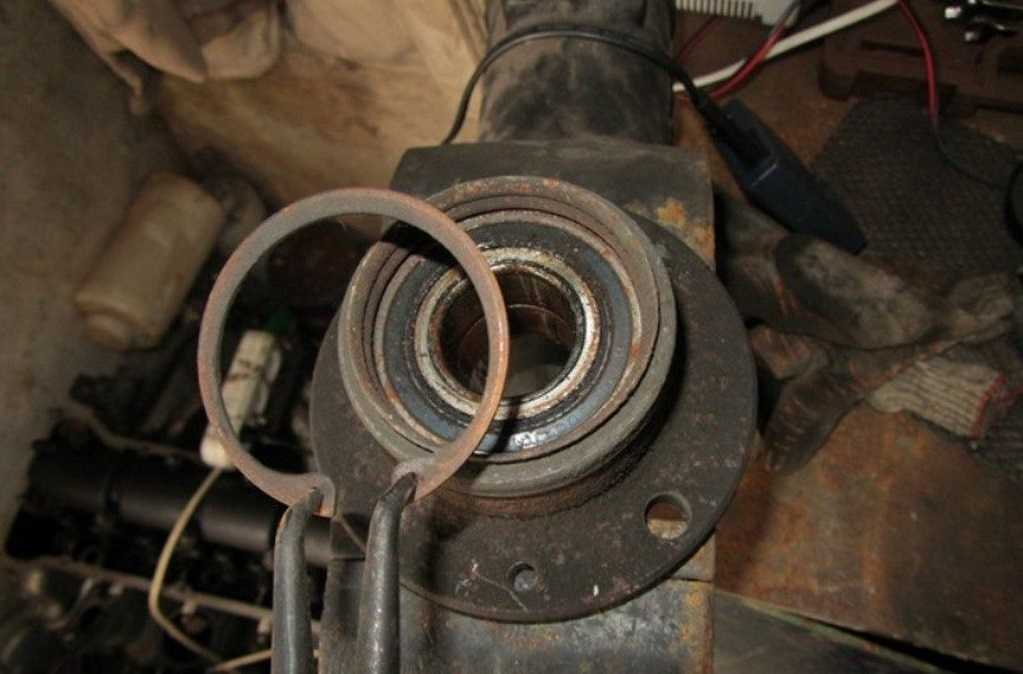

Вынимаем стопорные кольца с двух сторон из поворотного кулака.

Далее необходимо выбить старый подшипник для этого можно воспользоваться выколотой диаметра меньше чем диаметр подшипника или же использовать съемник.

После того как старый подшипник будет извлечен необходимо установить новый. Предварительно установив одно стопорное кольцо и с противоположной стороны запрессовывать новый подшипник. Для этого если есть съемник, то аккуратно запрессовываем подшипник, избегая перекоса. Если нет съемника, то предварительно необходимо новый подшипник положить в морозильную камеру на пару часов (для того чтобы его диаметр немного уменьшился).

Далее горелкой нагреваем поворотный кулак и аккуратно опускаем в него подшипник, немного постукивая

ВАЖНО избегайте перекоса, подшипник должен идти ровно без закусываний.

Процесс замены ступичного подшипника завершен.
