Замена шаровой опоры lada 21108 (ваз 21108)

Замена

Весь процесс осуществляется по таким этапам:

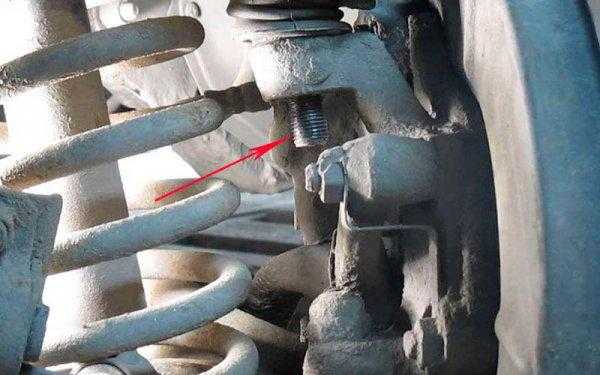

Снятие. Вывесить колесо, открутить гайку на пальце, потом выбить шток с гнезда.

Потребуется открутить две гайки, которые держат опору в рычаге.

Отворачиваем 2 болта крепления шаровой к кулаку.

Если есть съемник, то работы по снятию шаровой можно проводить и с его помощью.

Если съемника нет, то можно использовать для выпрессовки молоток и лом. Первым нужно ударять по месту посадки опоры, а вторым создать плечо для ее выпрессовки.

Если нет съёмника, вставляем монтажку и выбиваем рычаг молотком.

Когда болты будут туго откручиваться, можно использовать жидкость WD-40.

Инструмент для замены шаровой опоры ВАЗ 2110

Сложностей при замене опоры не должно возникнуть никаких. Единственное, что может омрачить процедуру замены, так это выпрессовка конуса пальца опоры из поворотного кулака. Для этого существует специальный съемник, но если ситуация не сильно запущенная, то можно обойтись без съемника. Хотя набор съемников для демонтажа и опор просто обязан быть, если не в багажнике, то в гараже точно.

Для замены опоры нам понадобятся ключи из стандартного дорожного набора, та же монтировка, новая шаровая опора и съемник. Съемник может быть нескольких типов, может применяться универсальный съемник, это не проблема, купить такую штуку можно в любом автомагазине, но когда ее нет под руками, это очень ощутимо сказывается на времени проведения работ.

Резюмируем

Для самостоятельной замены опор справа и слева потребуется не более часа времени, а цена замены шаровой на СТО от 700 до 1200 рублей.

None

Так же приобрел съемник для шаровых за 400р.

Съемник мне не понравился, не удобный, отверстие слишком маленькое, хрен запихнешь. На новой шаровой снял пыльник и набил литолом.

Старую шаровую снял за пять минут. Почему то, она выпрессовалась без характерного щелчка.

Старая шаровая оказалась в порядке, ни каких люфтов, разве что слишком легко двигался палец.

Думал, получится поменять шаровую быстро и без проблем, но получилось как всегда. При попытке натянуть новую шаровую на поворотный кулак высмыкнул привод из гранаты.Как оказалось, в одиночку запихнуть привод обратно очень сложно. Проще всего было бы снять гранату со ступицы, для этого следует открутить ступичную гайку.

Но эта тварь прикипела намертво, даже с помощью метровой трубы у меня не получилось её сорвать, только сломал вороток.

Пришлось брать «помощь друга».Вдвоем, привод можно запихать не снимая гранаты, один отжимает нижний рычаг, а второй заводит привод в гранату. Попасть в отверстие сложно но возможно. В итоге вдвоем минут за десять мы затолкали привод на место, за одно, я напихал в гранату новой смазки.

Шаровую поставили на место буквально за пару минут.

Выводы:Как оказалось причиной стука была не шаровая, а защита двигателя. Заметка для себя, на будущее, никогда не лезть менять шаровые и гранаты в одиночку. Вдвоем, это делается в разы проще и быстрее.

Цена вопроса: 700 ₽ Пробег: 183000 км

Главная страница » замена шаровой опоры ваз 2110 без съемника 12.05.2018 ваз 2110Передняя подвеска переднеприводных автомобилей ВАЗ типа McPherson не причиняет столько беспокойства, как в традиционных 2101-2107. Конструкция рычажной фронтальной подвески Жигулей более беззащитная перед отсутствием дорожного покрытия в силу конструктивных особенностей. Но, и на переднеприводных автомобилях необходимо смотреть за состоянием узлов подвески, так как и они не нескончаемые. Сначала, достается шаровым опорам.

Особенности шаровых опор на ВАЗ-2110

Не такую, как в классической двухрычажной подвеске, но и в подвеске МакФерсон ей здорово достаётся. Основное предназначение узла — передача усилия на поворотный кулак без потери возможности угловых перемещений во всех плоскостях. Самым простым технологическим решением для этого послужила конструкция на основе резьбового шарового пальца, завальцованного в корпусе через пластиковые вкладыши.

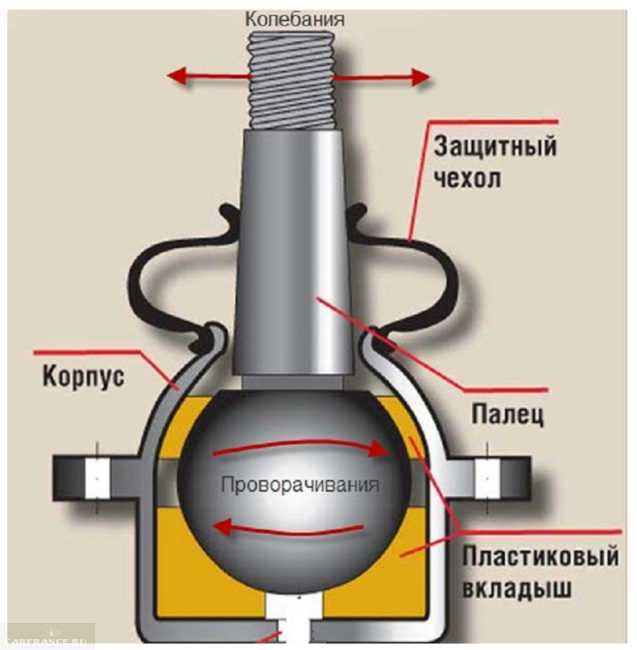

Схема шаровой.

Как видно из схемы, испортить что-либо в простейшей конструкции практически невозможно. Тем не менее, некоторые производители и кустарно-кооперативные предприятия умудряются накосячить и здесь.

Отличия хорошей шаровой от подделки низкого качества

К счастью, мы знаем, как отличить хорошую опору для ВАЗ-2110 от дешёвой подделки не только по бренду (о них позже), но и визуально:

Смотрим на палец. Резьба на нем ни в коем случае не может быть нарезана на станке. Она должна быть только кованой или катаной
Обращаем внимание на цвет, он должен быть пепельный с окалиной. Это говорит о правильной технологии производства и термообработки пальца.

Корпус
На десятках корпус шаровой сварной, но точки сварки мы должны увидеть только на одной из половинок. Половинки аккуратно подогнаны, перекосы исключаются. На верхней крышке должна быть прорезь в виде аккуратной полусферы, но никак не овала или другой фигуры

При этом важно, что верхняя крышка должна быть выполнена из калёного металла. Это проверяется запросто — два-три движения надфилем, и сырая некачественная крышка себя выдаст

Нижняя часть корпуса должна быть строго цилиндрической, а в нижнюю часть вкручивают кадмированную пресс-масленкую
На пальце тоже есть полусфера, которая тоже должна быть изготовлена из калёного металла.

Работа опоры. Берём шаровую в руки, держим корпус и вращаем палец, шатаем его из стороны в сторону. Категорически недопустимо заклинивание пальца — он должен с равномерным небольшим усилием проворачиваться. Если усилие неравномерное, проворачивается с заеданиями — сразу ищем другой вариант, это подделка. Если же палец прилип к вкладышам и ни в какую не поддаётся, тоже оставляем эту опору, обойдёмся без сломанных нижних рычагов.

Пыльник и крепёж. Пыльник изготавливают из эластичной, но прочной резины, он имеет в нижней части металлическое кольцо для запрессовки на корпус. Правильные опоры продаются с крепежом — гайка должна быть кадмированная, со светлой пластиковой вставкой.

Усиленная шаровая опора БЗАК.

Параметры

Как видим, на этих важных мелочах и построено качество и долговечность шаровой опоры для любого автомобиля. А для ВАЗ-2110 опора должна иметь такие параметры, если удастся их проверить:

угол наклона пальца — минимум 50°;
момент качания пальца — 0,4-0,8 кГс/м;
момент прокручивания пальца — 0,4-0,8 кГс/м;
усилие разрушения верхней крышки (вырывание пальца) — 2900 кГс.

Диагностика состояния шаровой опоры

При выходе из строя шаровой опоры наблюдается ряд характерных симптомов. Наиболее ярко выраженными среди них являются:

четкий глухой стук доносится спереди от правой или левой стороны машины при наезде на кочки, ямки или прочие неровности дорожного покрытия;
на рулевое колесо требуется прикладывать большее усилие для осуществления поворота;
автомобиль тянет в сторону при движении по ровной дороге;
скрип и скрежет исходят с колесных арок во время поворотов;
при осмотре заметен неравномерный износ резины передних колес;
вхождение в поворот сопровождается стуком;
при осмотре колеса с расстояния заметено, как оно наклонено в сторону;
устойчивость автомобиля снижается и машина теряет контроль при проезде через неровности;
выполнить вхождение в поворот на скорости становится проблематично, так как авто плохо «слушается» руля.

При выявлении вышеперечисленных симптомов неполадки шаровой требуется проверка состояния опоры. Выполнить ее можно согласно инструкции ниже:

Поддомкратить переднюю часть ВАЗ 2109.
Взять колесо с противоположных сторон. Одну руку расположить сверху, а вторую снизу.
Покачать шину в стороны.
Наличие люфта колеса говорит о возможной неисправности шаровой. Следует учитывать, что аналогичные симптомы проявляются при выходе из строя рулевых наконечников или стоек стабилизатора.

Более точно проконтролировать состояние шаровой можно после ее демонтажа. Следует пошатать палец в стороны. От усилия руки максимально возможное смещение допустимо до 0,7 мм. При наличии люфта опора подлежит замене.

Признаки поломки

При сильном износе шаровой опоры автомобиль сам даст вам об этом знать

Нужно только обратить внимание на характерные симптомы

При наездах на кочки начинает доноситься четких глухой стук. Исходить он может только спереди от левой или правой части автомобиля, если дело в шаровой опоре.
При износе шаровых опор усилие, прикладываемое к рулевому колесу для поворотов, заметно увеличивается. Одновременно с этим шаровая начинает скрипеть.
Передвигаясь по ровной дороге, автомобиль начинает вести себя неустойчиво, его тянет в ту или иную сторону.
При износе шаровых опор на одном из колес, оно стоит неправильно, имеет определенный наклон в сторону. Это можно легко заметить, сравнив положение обоих колес. Если вы часто ездите на своем ВАЗ 2109, вы заметите, как одно колесо изнашивается быстрее другого.

При обнаружении признаков износа ШО рекомендуется проверить их реальное текущее состояние, после чего заменить.

Выбор: оригинал или аналог?

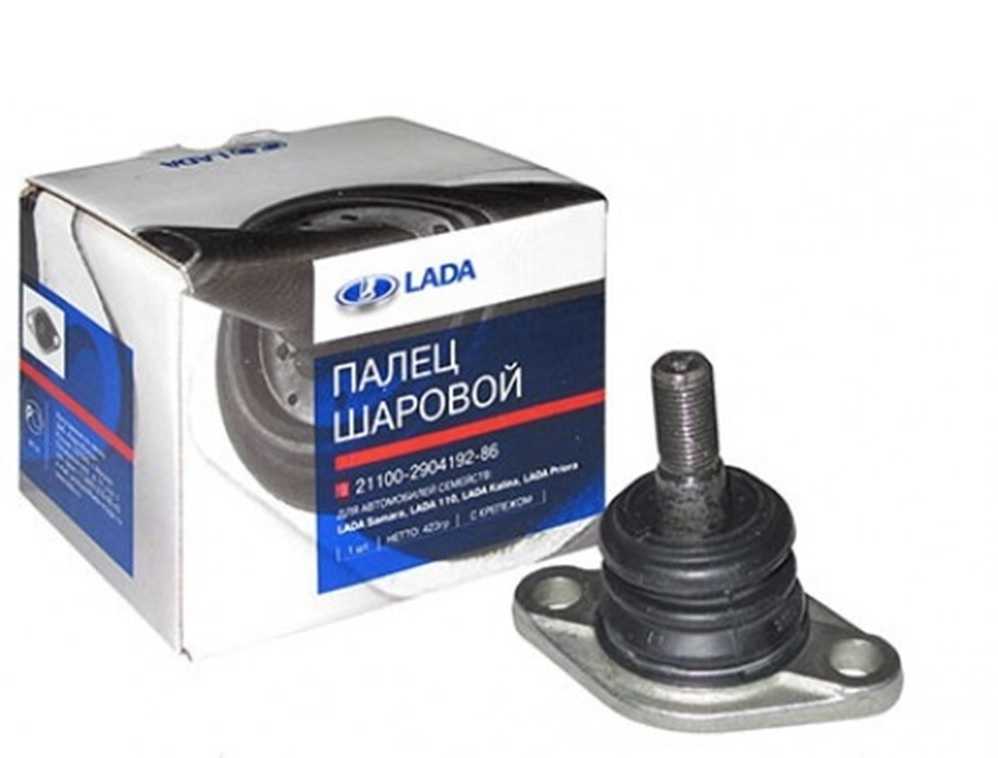

Оригинальная шаровая заводского качества обойдется примерно в 1000 рублей. Цена может отличаться в зависимости от места покупки. Для автомобиля Лада Калина подходят шаровые с семейства Самара, а также ВАЗ-2110. Каталожный номер у запчасти 21100-2904192-82. Если же в комплекте будет крепеж, то номер – 21100-2904192-86.

Есть и альтернатива оригинальной шаровой. Таких вариантов несколько:

Производитель	Номер в каталоге	Стоимость, руб
Weber	SS 2108-4185	500
Master-Sport	1545601/E-PCS-MS	500
SCT	RM 485	500
Denckermann	D110112	500
Monroe	L70003	550
Ruville	917210	600
Delphi	TC583	600
Patron	PS3101	600
Pekar	2108-2904185	600
Moog	LA-BJ-0063	650
Pilenga	TS-P 3142	700
TRW	JBJ 156	800
Optimal	G3-199	1000

Шаровые опоры для Лада Калина предлагаются разного качества и стоимости. Аналог можно приобрести дешевле, чем заводскую запчасть. Зачастую их качество одинаково, либо даже превосходит. Однако самый дешевый экземпляр приобретать крайне не рекомендуется, обычно он низкого качества и имеет малый ресурс, что неприемлемо для этого узла.

Безусловно, лучше всего отдавать предпочтение шаровой опоре заводского качества, так как именно они устанавливаются производителем авто изначально. Однако стоимость такого экземпляра высока, поэтому большинство автомобилистов рассматривают к покупке аналоги.

В таком случае выбирать необходимо предельно внимательно. Не стоит покупать шаровую от неизвестного производителя, а также в сомнительных местах.

Также перед покупкой нужно осмотреть запчасть. Ее поверхность должна быть идеально гладкой без сварных швов. Если элемент грязно-серого цвета, то от покупки лучше воздержаться, так как он, скорее всего, прошел термообработку.

Если же и после проведениях этих пунктов вопросы еще остались, то лучше всего обратиться к менеджерам магазина, которые помогут определиться.

Выбор шаровой, артикулы

Во многом эксплуатация автомобиля зависит от выбора запасных частей подвески. Поскольку, шаровая опора отвечает за угол наклона колес в момент движения, к подбору этой детали необходимо относиться серьезно.

Рассмотрим, какие варианты шаровой на Ларгус предоставляют производители:

Оригинальный каталожный номер шаровой опоры — 401604793R. Средняя стоимость по РФ составляет 4500-5000 рублей.

Аналоги шаровой

Каталог заменителей представлен в таблице ниже. Все эти детали можно устанавливать на автомобиль, не боясь за низкое качество.

Как видно с таблицы, альтернативную шаровую опору можно прибрести примерно за 1000 рублей. Стоимость самой замены детали на автосервисе составляет около 1000-1500 за одну штуку.

Что собой представляет шаровая опора

Этот элемент является соединительным узлом. Он крепит ступицу и рычаги подвески. Шаровые опоры установлены только спереди и позволяют управлять передними колесами. Без этих элементов колеса не были бы так надежно зафиксированы, а автомобиль на дороге вел бы себя не устойчиво.

Внешне эта деталь выглядит как конус с подвижным наконечником. Такой вид наиболее удачен и разрабатывался долго, ведь раньше опоры были менее удачной формы. Изначально они выглядели как 2 разных элемента, которые соединены между собой сваркой.

Шаровая опора на Калину обычно изготавливаются из стали для большей прочности. Дело в том, что они испытывают постоянную нагрузку. В корпусе применяется также пластмасса или полимер.

Установка рычага передней подвески

Установить рычаг 3, рисунок 4, передней подвески в подрамник 1 и завернуть, не затягивая, болт 2 крепления переднего шарнира рычага.

Вставить болт 6 крепления заднего шарнира рычага и завернуть, не затягивая, гайку 5.

Вставить палец шаровой опоры рычага передней подвески в поворотный кулак и завернуть гайку 4 крепления, при необходимости удерживая палец шаровой опоры от проворачивания. Момент затяжки гайки 53 — 71 Нм (5,3 — 7,1 кгс.м).

Подсоединить стойку 3, рисунок 1, стабилизатора к стойке 1 передней подвески и завернуть гайку 2 крепления, удерживая палец стойки от проворачивания. Момент затяжки гайки 53 — 71 Нм (5,3 — 7,1 кгс.м).

Установить лонжерон 2, рисунок 3, подрамника дополнительный на место и завернуть, не затягивая, болт 1 крепления лонжерона к рамке радиатора.

Установить два болта 5 крепления лонжерона к подрамнику и завернуть гайки крепления. Момент затяжки гаек 7 — 9 Нм (0,7 — 0,9 кгс.м).

Затянуть окончательно болт 1 крепления лонжерона к рамке радиатора. Момент затяжки болта 38 — 50 Нм (3,8 — 5,0 кгс.м).

Завернуть два винта 3 крепления кожуха 7 арки колеса к лонжерону подрамника.

Установить переднее колесо.

Прожать переднюю подвеску два — три раза усилием рук.

Затянуть окончательно, соблюдая очередность, болт 2, рисунок 4, крепления переднего шарнира рычага передней подвески и гайку 5 болта 6 крепления заднего шарнира. Момент затяжки болта и гайки 94 — 126 Нм (9,4 — 12,6 кгс.м).

Установить на место брызговик двигателя и завернуть тринадцать болтов 2, рисунок 2, крепления.

Проверить и при необходимости отрегулировать углы установки передних колес.

Автомобильные журналисты, наверное, одни из первых сумели намотать на новой модели седана Lada Vesta 15000 километров пробега — это отметка для первого технического обслуживания модели. В данной статье мы расскажем о том, как проходило техобслуживание на 15 тысячах километрах седана Lada Vesta.

Автомобильные журналисты эксплуатировали редакционную выкупленную Lada Vesta не только в России, но и в Казахстане. И так произошло, что пробег 15000 километров застал их именно на территории Казахстана. Поэтому седан Лада Веста проходил ТО на фирменном СТО одного из официальных дилеров марки Лада в Казахстане. Стоит сразу сообщить что первое ТО для Lada Vesta им обошлось в 3937 рублей в эквиваленте.

А теперь сам выбор!

Теоретически мы уже умеем выбирать опору, теперь обратим внимание на бренды, послушаем отзывы. Оговоримся сразу, рассматриваем только оригинальные изделия, никаких подделок, а вычислять их мы уже умеем — подделки вытачиваются на станках, без термической обработки и на них по умолчанию не бывает штампов, логотипов или знаков соответствия стандартам качества

Опоры Трек

Шаровые опоры Трек с силиконовым защитным чехлом.

Востребованность пришла к ним из-за надёжности и долговечности по одной простой причине — отечественная компания Трек производит и разрабатывает только шаровые элементы подвески и рулевого управления. В продаже есть несколько серий, одна из которых, Чемпион, разрабатывалась для любителей экстремальной езды по дорогам не самого лучшего качества, то есть, нашим.

По отзывам, Трек проходит до 60 000 км, а иногда и больше.

Шаровые опоры БелМаг

На шаровую опору БелМаг серии «Оригинал» распространяется гарантия на 40 000 км пробега.

Одни из самых качественных опор на рынке. Предприятие разработало несколько серий для работы в разных условиях:

Оригинал — недорогие, характеристики полностью соответствуют номиналам оригинала;
Комфорт — более дорогая серия, но и более выносливая, поскольку поверхность шарового пальца обработана при помощи запатентованной технологии, в смазку добавлены поверхностно-активные вещества, антифрикционные присадки, а корпус покрыт специальным антикоррозионным слоем;
Фаворит — усиленный кованый прочный корпус, бесфланцевый кожух, прижимная пружина, кожух изготовлен из специальной резины с расширенным диапазоном рабочих температур (от -50 до +50°С);

Опоры Кедр

Шаровая опора Кедр.

За счёт технологии закатки пальца в корпус достигается высочайшая точность совпадения сферы пальца и корпуса, что сказывается на долговечности. Сфера пальца обработана по специальной технологии, а пыльник выполнен из резиноматериала по технологии ЕRDM, что способствует высокой степени эластичности.

Заключение

Кроме этих опор на прилавках можно встретить изделия БЗАК и Фенокс, которые имеют похожий цельнометаллический катаный корпус. Есть и импортные шаровые для ВАЗ-2110 фирм Lemfoerder, HOLA, Delphi, Мооg, Sachs, NK. Все они дороже отечественных, но по качеству никак не хуже. Выбирайте опоры правильно, удачных и ровных всем дорог!
