Замена электроусилителя lada 21111 (ваз 21111)

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

1. Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
2. Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
3. Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
4. Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
5. Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
6. Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

В данном бесплатном сборнике находится вся необходимая документация по электрооборудованию автомобиля ВАЗ-2111 — сама схема, система подогрева, очиститель фар, электронный модуль управления двигателем и блок предохранителей. ВАЗ 2111 – это первый универсал в линейке переднеприводных автомобилей, который представляет собой модернизированную концепцию заднеприводной ВАЗ 2104. В ней схема электропроводки на инжектор и ряд других узлов в рамках изменения концепции претерпели изменения. Схемы на другие модели можно посмотреть тут.

Особенности работы датчика

Одной из особенностей определения неисправности датчика холостого хода на ВАЗ-2114 является то, что бортовой компьютер не способен распознать поломку в этом узле.

За редким исключением он выдаст некоторые ошибки (0505, 0506, 0507), но полагаться только на них не стоит, так как они могут свидетельствовать и о других неисправностях в топливной системе автомобиля.

Вследствие такой специфики работы детали проще обратить внимания на некоторые признаки, проявляющиеся в работе автомобиля и способные помочь в диагностике, точнее это:

• частое самопроизвольное глушение мотора на холостом режиме работы;
• нестабильные (плавающие) холостые обороты;
• запуск мотора на «холодную» не сопровождается повышением оборотов;
• выключение передачи на холостом ходу сопровождается тем, что мотор глохнет.

Способы диагностики датчика

При появлении таких симптомов окончательно удостовериться в том, что неисправен именно датчик, можно парой проверенных способов:

• Первый. Снимите датчик и подключите его к системе. Включите зажигание, слегка прикоснитесь к игле, она должна как бы толкаться вперёд. Толчков нет — датчик неисправен.
• Второй — более надёжный. Приобретите специальный тестер для проверки напряжения и сопротивления в электрической цепи. Им необходимо проверить поступление напряжения на датчик, оно должно быть не менее 12 Вольт. Если напряжение поступает, но проблема всё-таки имеется, желательно проверить сам датчик на работу. Для этого к его парным клеммам (A-B и C-D) присоедините тестер и проверьте сопротивление, которое должно составлять около 53 Ом. Затем поменяйте пары на A-C и B-D — сопротивление должно быть бесконечно большим.

Важно! При отклонении от норм датчик неисправен. Конечно, можно попробовать зачистить клеммы, контакты и проверить состояние электрической цепи, но зачастую это не даёт результата и требуется замена.

Схема блока предохранителей ВАЗ-2111

• 1 — модуль зажигания
• 2 — датчики скорости, расхода воздуха, подогрева
• 3 — топливные реле, насос, форсунки
• 4 — вентилятор
• 5 — бензонасос
• 6 — зажигание

1. F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
2. F2 7,5 Ближний свет в левой фаре
3. F3 10 Дальний свет в левой фаре
4. F4 10 Правая передняя противотуманная фара
5. F5 30 Стеклоподъемники дверей
6. F6 15 Переносная лампа, прикуриватель
7. F7 20 Вентилятор радиатора, звуковой сигнал
8. F8 20 Обогрев заднего стекла
9. F9 20 Омыватель и очиститель лобового стекла
10. F10 20 Резервый
11. F11 5 Габарит с правой стороны
12. F12 7,5 Ближний свет в правой фаре
13. F13 10 Дальний свет в правой фаре
14. F14 10 Противотуманная фара, левая
15. F15 20 Обогрев сидений авто VAZ-2111
16. F16 10 Аварийный сигнал, поворотники
17. F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона
18. F18 25 Прикуриватель, подсветка бардачка, отопитель салона
19. F19 10 Лампа заднего хода, контроль исправности стоп сигнала
20. F20 7,5 Задние противотуманные фары.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

   Устанавливаем кронштейн и закрепляем его.

2. Генератор и оба крепления под него следует снять, а затем проделать ту же операцию с колонкой. Рулевой вал следует укоротить примерно на 35 мм. Если у вас есть сварочный аппарат и болгарка, то вы можете сделать эту работу своими руками. Крепления, которые необходимо убрать

   Здесь вы можете увидеть крепления, которые нужно убрать.

3. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

   Проведите линию маркером и аккуратно отпилите лишнюю часть

4. Находим адсорбер и ставим под него крепление бачка. Для этого нужно открутить болт, который держит подушку мотора, и поднять агрегат. В это отверстие помещаем ремень ГУР, не забудьте зафиксировать его на ролике.

   Здесь вы можете увидеть, где расположена гайка подушки

5. Осталось сменить штатную рейку на новую от усилителя.

   Снимаем шесть болтов и завершаем сборку

6. Финальный этап – это заливка рабочей жидкости.

Модификации ВАЗ 2111

ВАЗ 21111 1.5

ВАЗ 2111 1.5i

ВАЗ 2111 1.5i 93 лс

ВАЗ 21112 1.6

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

• Дрель вместе со сверлом по металлу.
• Набор отверток, болгарку.
• Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

   Достаем штатную клемму и помещаем туда клемму из комплекта ЭУР

2. Теперь берем в руки отвертку и аккуратно снимаем корпус рулевой колонки, а затем демонтируем замок и переключатели. Нам необходимо снять рулевую рейку, для этого открутите болт, который ее держит.

   Откручиваем винт крепления и снимаем деталь

3. Возьмите новый и старый вал. Сравните их длину, так как нам придется в дальнейшем корректировать вал вместе с пластиной. Не забудьте записать результаты.
4. Нам нужно подогнать вал, делать это следует на специальном станке. Этот шаг лучше выполнить у мастеров, а потом снова возвращаться к самостоятельной работе.
5. Что касается пластинки, то здесь нужно использовать сверло. Сделайте так, чтобы пластинка ЭУР соответствовала пластинке гидроусилителя. При необходимости подрежьте углы и положите прокладку между пластиной и кузовом «десятки».

   Сверлим дополнительные отверстия в пластине

6. Теперь можно попробовать поставить электроусилитель вместе с рейкой и пластиной. Если стандартный болт не подошел, то возьмите крепление меньшего размера. Следующий шаг – это установка центральной части переключателя.

   Устанавливаем центральную часть в панель

7. Теперь протягиваем два провода из салона ВАЗ 2110 к АКБ, сделать это можно через левое крыло. Далее потребуется демонтаж бачка омывателя, за ним вы увидите медную проволоку. Перемещаемся к предохранительному блоку и находим там проводку, которая идет под капот. Проволоку необходимо поместить туда, в итоге она выйдет в левом крыле. Прикрепите к ней провода, а затем вытяните ее до конца в пространство под капотом.

   Вытягиваем медную проволоку из капотного пространства

8. Демонтируем верхнюю часть панели приборов (спидометры) и находим колодку красного цвета. Берем провода, идущие от усилителя руля и перемещаем их в пространство под приборной панелью. Нам нужно отыскать провод оранжевого цвета – отсоединяем его и надеваем на колодку, которая шла в комплекте с ЭУР. Найдя конец с клеммой, поместите его в место штатного провода.

   Подключаем оранжевый провод к клемме ЭУР

9. Повторяем процедуру с серым проводом. Возвращаемся к проводам, которые мы вытащили через провода: розовый плюс соединяем с «плюсом», а черный – с «минусом».
10. Готово, осталось вернуть на место руль и кожух.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

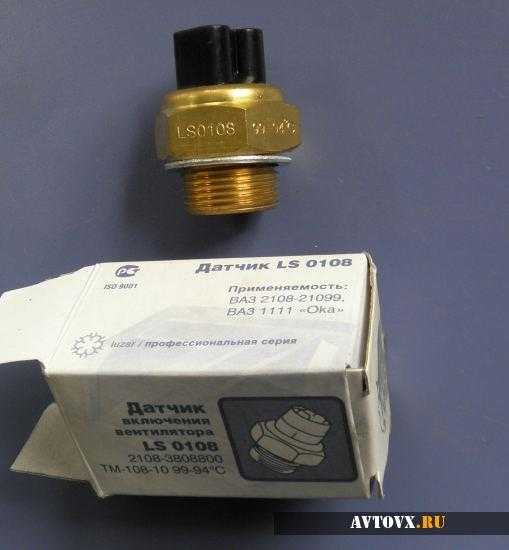

Датчик включения вентилятора охлаждения в карбюраторных автомобилях

Если «десятка» оснащена мотором карбюраторного типа, то для выполнения функции предупреждения о перегреве силовой установки применяется датчик включения вентилятора охлаждения ТМ-108 термобиметаллического типа, в то время когда в инжекторах ВАЗ 2110 эти функции возложены на контроллер.

Если вентиляторной установкой «командует» датчик включения вентилятора, то его инициация напрямую связана с температурным режимом настройки этого прибора. Эту информацию можно получить, прочитав надписи на корпусе изделия.

По достижению температурных значений до критических показателей датчик включения вентилятора должен инициировать работу вентиляторной установки. Если это не происходит, следует искать не только, где находится датчик включения вентилятора, но и неисправность этого контрольного устройства.

Тест на функциональность прибора достаточно прост — необходимо только сделать замыкание контактов прибора и, если при его запуске вентиляторная установка сработает, то необходимо провести замену датчика включения вентилятора на исправный элемент.

Если при проведении этого теста вентиляторное устройство не включается, то требуется осуществить проверку годности предохранителя для дальнейшего применения и исправности подводящей проводки.

Ремонт

Заводом изготовителем АвтоВАЗ, не предусмотрен ремонт электроусилителя руля, только полная замена в сборе. Поэтому все ремонтные действия, производятся хозяином автомобиля на свой страх и риск.

Необходимо всегда помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками, может привести к ДТП!

Цена на электроусилитель руля ВАЗ 2110 и компоненты следующая:

Также отдельно могут продаваться компоненты для установки:

• рулевой вал для установки электро усилителя руля — цена около 1 000 рублей;
• кронштейн для установки электроусилителя руля — цена около 1 000 рублей;
• жгут проводов для подключения ЭУР — стоимость около 1 500 рублей;
• имитация электронного датчика скорости (для карбюраторных двигателей) — примерно 1 500 рублей.

Из чего состоит электросхема ВАЗ-2111

Схема электричества, встроенная в ВАЗ-2111, состоит из таких компонентов:

• блок-фара – подает свет на фару, в соответствии с чем водитель получает возможность свободно видеть перед собой дорогу даже в темное время суток;
• датчики, которые показывают износ передних тормозных колодок (очень важная деталь, ведь без тормозов автомобиль может легко попасть в аварийную ситуацию);
• датчик, провоцирующий включение электродвигателя, подходящего к вентилятору;
• электродвигатель вентилятора, охлаждающего двигатель (если двигатель не охлаждать, но будет перегреваться и в конце концов в самый неподходящий момент сгорит);
• звуковой сигнал;
• генератор;
• датчик, отражающий уровень наполненности маслом;
• блок, отвечающий за контроль и регуляции электромагнитного клапана, находящегося в карбюраторе;
• контроллер, проверяющий состояние отопителя;
• выключатель клапана рециркуляции;
• лампа, освещающая рычаги управления отопителем, создана для удобства собственника авто;
• коммутатор;
• конечный выключатель карбюратора;
• датчик, фиксирующий значения контрольной лампы давления масла в ВАЗ-2111;
• свечи зажигания;
• клапан карбюратора, работающий от электромагнитного поля;
• прибор учета, указывающий на температуру в ВАЗ-2111 охлаждающей жидкости, антифриза или тосола;
• датчик, распределяющий функционирование зажигания;
• катушка, отвечающая за зажигание;
• стартер;
• двигатель, работающий от электричества, заводящий вентилятор отопителя;
• добавочный резистор электродвигателя, подходящего к отопительному прибору;
• датчик, показывающий скорость движения автомобиля;
• выключатель освещения заднего хода ВАЗ-2111;
• микроскопический моторедуктор привода заслонки отопительного изделия;
• клапан, регулирующий рециркуляцию;
• датчик, фиксирующий уровень тормозной жидкости;
• колодка, отвечающая за подключение электрического двигателя омывателя заднего стеклянного полотна;
• батарея на аккумулятор;
• элекродвигатель, который приводится в действие во время очищения заднего стекла от грязи и налипания осадков;
• датчик, показывающий значения оставшейся омывающей жидкости для очистки стеклянных поверхностей ВАЗ-2111;
• прибор учета, отображающий на панели приборов уровень охлаждающей жидкости;
• моторедуктор, который отвечает за очистку ветрового стекла;
• монтажный блок;
• колодки, подключающие жгут освещения предупредительного формата;
• переключатель с одного варианта освещения на другой, когда речь идет о наружном освещении;
• комбинация приборов;
• устройство, отключающее противотуманный свет, находящийся сзади ВАЗ-2111;
• лампа, контролирующая поступление противотуманного освещения;
• лампа, показывающая обогрев заднего стекла;
• часовой механизм;
• выключатель, срабатывающий при достаточном обогреве заднего стекла;
• переключатель, размещенный прямо под рулем машины;
• колодка, переключающая провода при монтаже блок-фар иного формата;
• контроллер освещения приборов;
• выключатель зажигания машины;
• колодки, обеспечивающие быстрое и своевременное подключение жгута проводов, идущих к очистителям фар;
• розетка для лампы переносного типа;
• плафон, освещающий салон индивидуально;
• выключатель сигнала «стоп»;
• блок, подходящий к бортовой конструкции регулировки;
• датчик, определяющий показатели топлива в ВАЗ-2111;
• выключатель сигнализации, которая указывает на аварийную ситуацию;
• датчик, показывающий состояние ремня безопасности шофера;
• прикуриватель;
• подсветка пепельницы;
• устройство, приводящее освещение вещевой полки в отключенное состояние;
• указатели поворота, находящиеся по бокам;
• колодка, подключающая компьютер, который конструкторы ВАЗ-2111 называют бортовым;
• выключатели, встроенные в стойках дверей, находящихся сзади;
• фонарь, освещающий багажное отделение;
• датчик, фиксирующий температурный режим системы отопителя;
• фонари, размещенные снаружи;
• фонари, расположенные внутри машины на задней поверхности;
• фонари, подсвечивающие на ВАЗ-211 номерной знак;
• компонент электросхемы, обогревающий заднее стекло;
• колодка, обуславливающая подключение добавочного стоп-сигнала.

Как изменилась схема электроообрудования ВАЗ-2111

Если рассматривать электросхему ВАЗ-2111 в разрезе ряда других отечественных марок авто, Волжский автомобильный завод постарался на славу, кузов типа универсал, которым оснащен транспорт, стал еще более модернизированным и современным.

Изменения также коснулись электропроводки инжектор и иных не менее важных узлов, обеспечивающих бесперебойную работу единого механизма.

Электроповодка подверглась изменениям под влиянием таких конструктивных особенностей:

1. В машине встроен вспрыск бензина.
2. Бесконтактным стало зажигание.
3. Силовой агрегат, который отвечает за движение машины, находится в подкапотной плоскости поперек.

Специалисты утверждают, что даже малейшее изменение размещения мотора заставляет конструктора разработать:

• другую схему размещения точек фиксации проводки под капотом машины;
• иное создание жгутов проводов, подходящих к близким группам приборов.

Очищение на демонтированных форсунках

Для того, чтобы произвести очистку форсунок, первым делом их необходимо снять. О том, как быстро заменить их написано в этой статье.

Когда форсунки демонтированы, можно переходить к их очистке.

Схема подключения!

Так как форсунка открывается при мощности 12В и 10Вт, необходимо сделать соединения проводов, в цепь которой будет входить лампочка. Она таким образом будет выходить в качестве демпфера. Сделать такую цепь, можно вот по этой схеме:

1. Далее, когда всё подключено согласно схеме, подключаем питание к форсунке, но другой конец оставляем не запитанным.
2. Так как чистка будет производиться под давлением, позаботьтесь о качественной фиксации всех соединений. Лучше всего использовать термоклей.

Технология очистки форсунок

1. Первым делом снимаем с форсунки уплотнительное кольцо.
2. Одеваем заранее подготовленную резиновую трубку на её хвостовик.
3. Так как форсунки не имеют полярности, подключаем концевики проводов к аккумуляторной батарее.
4. Далее, нажимаем на кнопку в баллоне и держим её до тех пор, пока давление не стабилизируется и шипение не прекратится.
5. Когда оно стабилизировалось, направляем форсунку в сторону и нажимаем на кнопку включения, подачи питания.
6. Проделываем работы пунктов 4 и 5 для каждой форсунки по 2-3 раза подряд.
7. Если форсунки были сильно загрязнены, то уже после первого продува изменится вид и качество струи вылетающей из сопла.
8. После 2-3 попыток прочистки осмотрите состояние распыления и если вам не удалось прийти к нужному результату, продолжайте распыление.
9. По окончании прочистки поставьте новые уплотнительные кольца и смажьте их небольшим количеством бензина. Так они будут защищены от растрескивания и износа.

На выполнение таких работ, в общей сложности вам понадобится около 3-х часов.
