Ремонт генератора ВАЗ 2101 сборка
Запрессуйте подшипники на место точно также, через оправку. Важный момент — запрессовывая задний подшипник на ротор нужно ставить оправку только на внутреннюю обойму подшипника, в то время как запрессовывая передний нужно делать наоборот — ставить на внешнюю. Если проигнорировать это правило можно повредить подшипник.
Возможно вам будет интересно:
- Делаем подогрев сидений ВАЗ 2110 своими руками
- Самостоятельная установка камеры заднего вида на ВАЗ 2112
- Тюнинг ВАЗ 2115: светодиодная подсветка панели приборов своими руками
Вся остальная сборка генератора производится в обратном порядке. Тем, у кого был установлен диодный мост старого типа придется повозиться с выводом 61, оно плохо проходит в отверстие то, что в задней крышке. Лично мне ничего больше не пришло в голову кроме как просто доработать отверстие при помощи напильника.
Совет: Рекомендую обработать шкуркой посадочную плоскость конденсатора, это улучшит контакт и сделает его более стабильным. Ротор опять-таки забивается при помощи молотка и легких ударов. По окончанию сборки не забудьте зубилом законтрить болты.
На этом ремонт генератора ВАЗ 2101 окончен, осталось установить его на автомобиль и проверить его в деле. Надеюсь мой детальный фотоотчет вам помог
Благодарю за внимание! Желающие дополнить статью могу воспользоваться формой для комментариев
Неисправности
Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:
- повреждение коллектора вследствие износа щеток или других причин;
- замыкание или обрыв обмотки статора;
- замыкание или обрыв обмотки якоря;
- полный износ втулок подшипников якоря.
При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.
Цена
Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели — стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.
Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.
Технические характеристики генератора ВАЗ 2106
На «шестёрке» с завода стоит генератор Г-221, который классифицируется как синхронный прибор переменного тока. Устройство фиксируется на двигателе с правой стороны, однако его можно регулировать или менять только из-под кузова, так как сверху к генератору трудно подлезть из-за наличия многих шлангов, устройств и приборов.
Номинальное напряжение Г-221 соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Ротор генератора вращается в правую сторону (если смотреть со стороны привода), так как такая особенность обусловлена положением генератора относительно коленчатого вала.
Максимальная сила тока, которую способен выдать генератор ВАЗ 2106 при частоте вращения ротора 5000 оборотов в минуту, равна 42 амперам. Показатель мощности — не менее 300 ватт.
Устройство весит 4.3 килограмма и имеет следующие габариты:
- ширина — 15 см;
- высота — 15 см;
- длина — 22 см.
Штатное устройство для оснащения всех ВАЗ 2106
Неисправности генератора
- Генератор генерирует ток с очень низким напряжением.
- Генератор перестал вырабатывать электрический ток.
- Лампа приборной панели сигнализирует о поломке генератора.
- Генератор генерирует ток выше оптимальной нормы.
- Возникли посторонние шумы при работе генератора.
Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.
Диагностика генератора
В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:
- амперметр;
- вольтметр;
- реостат.
Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.
Причины неисправности и ремонта генератора, возможные причины поломки генератора:
Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:
- Перегорели контакты или предохранитель.
- Поломка или износ щеток генератора.
- Неисправность реле регулятора.
- Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.
Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.
Как снять и разобрать генератор. Разборка генератора своими руками.
- Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
- Снять натяжные болты и крышку со статором.
- Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
- Снять шкив с вала генератора и переднюю крышку с помощью съемника.
Ремонт генератора
В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами
Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора
Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

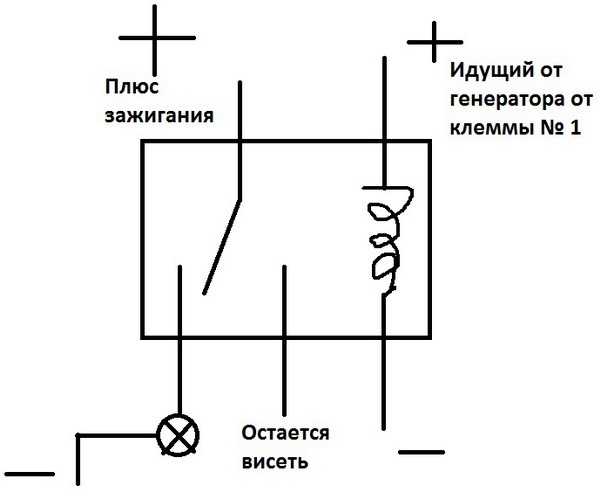

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.
Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.
Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.
Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110
1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка
Поломки и ремонт
Если вы подозреваете, что генератор на ВАЗ 2101 не работает, проверьте это самостоятельно. Делается это так.
- Запустите двигатель.
- Откройте капот.
- Вытяните ручку регулировки воздушной заслонки, доведя обороты двигателя до 1200–1300 в минуту.
- Снимите плюсовую клемму с аккумуляторной батареи. Если двигатель заглох — агрегат неисправен.
То, что двигатель глохнет, свидетельствует, что он работает только от аккумулятора. Если вы заметили неисправность сразу после того как она возникла, и аккумулятор у вас свежезаряженный, можете проехать десяток—другой километров, пока аккумулятор не потерял мощность. Это позволит вам добраться до своего гаража или до ближайшего сервисного центра. Но не пытайтесь уехать далеко. Вы можете встать посреди дороги, и придётся проситься на буксир или вызывать эвакуатор.
Самая распространённая причина отказа генератора ВАЗ 2101 — слабое натяжение ремня, приводящего его ротор во вращение. Нормальным считается натяжение ремня, при котором прогиб в середине плеча между шкивом коленвала и шкивом водяного насоса при лёгком нажатии составляет 10–12 мм. Этот параметр вы без труда проверите самостоятельно. Изменяется он при неработающем двигателе с приложением небольшого усилия монтажной лопаткой. Мало кто меряет линейкой такой прогиб. Обычно всё бывает ясно на глаз.
Отрегулировать натяжение ремня труднее, чем констатировать отклонение параметра от нормы, но среднему владельцу ВАЗ 2101 вполне по силам. Имейте в виду, что перетягивать ремень не стоит. Это может привести к выходу из строя подшипников, в которых вращаются валы генератора и водяного насоса ВАЗ 2101.
Порядок производства работ таков.

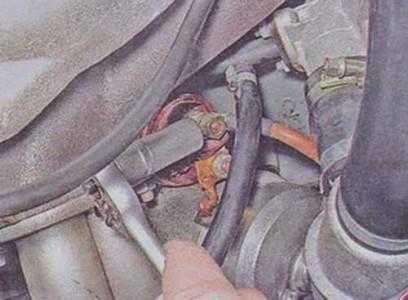

- Обесточьте электросистему автомобиля. Снимите минусовую клемму с аккумуляторной батареи.
- Рожковым ключом ослабьте гайку крепления к регулировочной планке.
- Используя монтажную лопатку в качестве рычага, отклоните агрегат в сторону от двигателя.
- Добейтесь нормативного прогиба в середине плеча ремня между водяным насосом и коленвалом.
- Зафиксируйте генератор. Закрутите гайку на регулировочной планке.

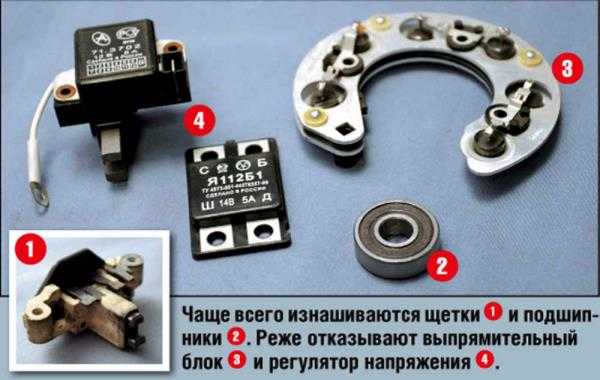

Нередко агрегат выходит из строя из-за чрезмерного износа щёток. Через них на якорь поступает напряжение возбуждения, то есть рабочая поверхность щётки постоянно трётся о контактную поверхность вала ротора и изнашивается. Изношенные щётки подлежат замене. Такую операцию любой автолюбитель может выполнить своими руками.
Процедура не требует снятия агрегата:
- обесточьте электросистему автомобиля; снимите клемму с минусового контакта аккумулятора;
- открутите винты крепления щёткодержателя; отсоедините его от устройства;
- убедитесь в том, что длина рабочей части щёток не превышает 12 мм;
- замените изношенные щётки;
- верните щёткодержатель на место.
Неисправность имеет особенность: проблема появляется постепенно. Контрольная лампочка на панели приборов сначала время от времени моргает, потом моргание становится частым, и, наконец, она начинает гореть постоянно, сигнализируя о поломке. Не доводите дело до полного отказа генератора, меняйте щётки своевременно.
Устройство и характеристики генератора
Для выработки тока на борту автомобиля ВАЗ 2101 используется физическое явление электромагнитной индукции. Когда якорь, по которому проходит электрический ток возбуждения, вращается внутри статора, в его обмотке возникает электрический ток. Генератор классических моделей ВАЗ трёхфазный синхронный с электромагнитным возбуждением.
Как и на других автомобилях, генератор ВАЗ вырабатывает переменный ток. А все электроприборы автомобиля потребляют постоянный. Для его преобразования используется специальный выпрямитель. Парадокс объясняется тем, что генератор переменного тока значительно надёжнее, меньше и легче, чем постоянного. Получается, что дешевле и проще вырабатывать переменный ток и преобразовывать его в постоянный, чем сразу вырабатывать постоянный. Для преобразования переменного тока в постоянный применяют выпрямитель на шести кремниевых диодах.
Якорь, или ротор, вместе с валом и втулкой образующий сердечник электромагнита, вращается в двух шарикоподшипниках закрытого типа. Передний подшипник свободно сидит на валу ротора и запрессован в крышку агрегата. На валу ротора закреплён шкив с крыльчаткой вентилятора для охлаждения агрегата. Воздух засасывается в окна одной крышки и через окна другой выбрасывается наружу крыльчаткой.
Сердечник статора набран из пластин электротехнической стали. В пазах статора уложена трёхфазная обмотка. Фазные обмотки соединены в звезду с выводом нулевой точки для подключения реле контрольной лампы заряда аккумулятора. Для повышения электрической прочности статор пропитан лаком.
Конструктивно генератор классики ВАЗ 2101 установлен в моторном отсеке автомобиля, на корпусе двигателя справа, в нижней его части, вблизи радиатора. Он имеет регулировочное устройство, обеспечивающее надлежащее натяжение ремня. Клиновидный ремень соединяет валы генератора и водяного насоса со шкивом коленчатого вала двигателя ВАЗ 2101, который приводит их во вращение. На автомобиле ВАЗ 2101 агрегат не имеет регулятора напряжения. Для обеспечения работоспособности ему необходим внешний регулировочный блок.
Технические характеристики генератора ВАЗ 2101
| Виды электрических параметров | Числовые величины |
| Номинальное напряжение | 12 В |
| Максимальная сила тока отдачи | 52 А |
| Масса агрегата без регулировочного блока | 4,28 кг |
Направление вращения ротора — правое.
Генератор Жигули ВАЗ 2101 — один из двух источников электричества на борту.

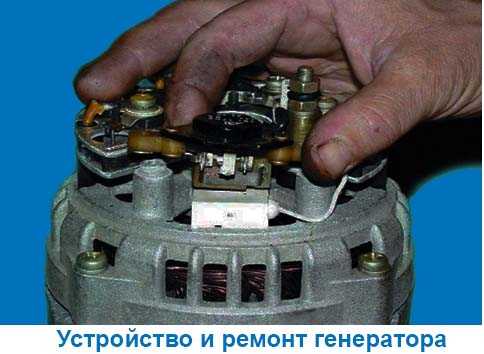

Устройство генератора

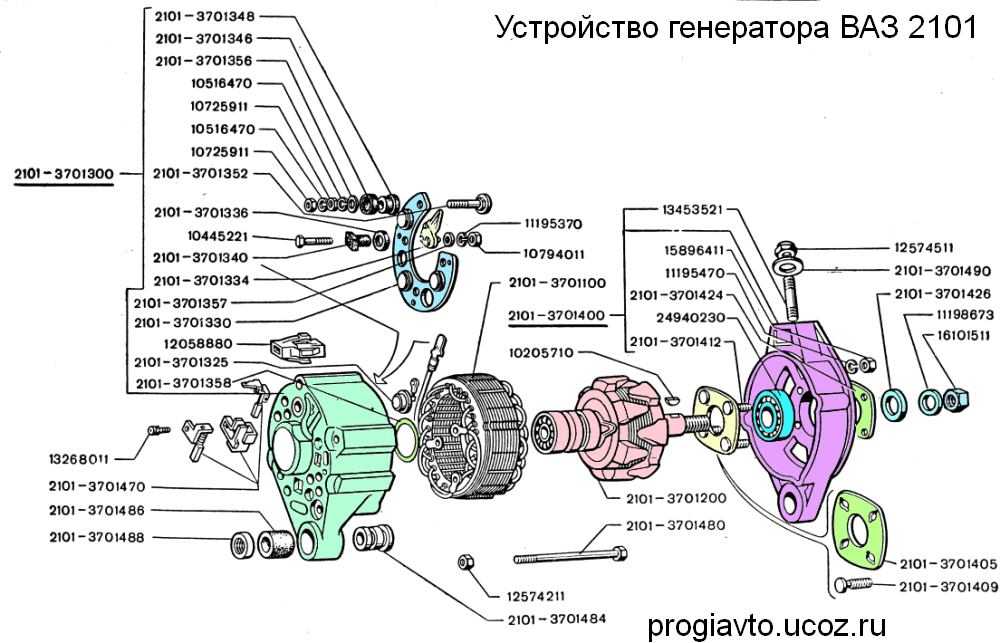

Ниже представлена схема, на которой изображено место установки генератора и его устройство.
Ниже приведены расшифровка кодов запасных частей, которые могут вам понадобиться при ремонте генератора.
|
2101-370105 Генератор со шкивом 2101-3701340 Пробка изолирующая2101-3701330 Держатель с выпрямителями 12058880 Колодка соединительная2101-3701325 Держатель с выпрямителями |
2101-3701358 Кольцо уплотнительное |
Зная название и код детали, Вы сможете безошибочно заказать в интернет магазине вышедшую из строя деталь при этом риск заказать не ту деталь с этой таблицей — минимальный.
Вопросы читателей связанные с заменой щеток генератора Ваз 2107
А сейчас я хотел бы ответить на самые распространенные вопросы, которые присылают мне читатели связанные с заменой щеток генератора Ваз 2107.
Какие щетки покупать для генератора ВАЗ 2107 инжектор
Примечательно, но автомобилисты, которые далеки от конструкции транспортного средства, уверены, что щетки, которые установлены на генераторы моделей одного производителя соответствуют друг другу, поэтому не важно, для каких именно моделей они предназначены. И это совершенно правильно, в особенности для моделей ВАЗ-2107, 2110, 2114
Поэтому не стоит переживать, если вам удалось найти щетки не для своей модели – они в обязательном прядке подойдут. Более того, щетки генераторов для автомобилей ВАЗ можно без проблем установить на автомобили BMW или Audi – они отлично подойдут. Поэтому, если вам нужно будет приобрести щетки для своего ВАЗ, не стоит переживать, найти и заменить их будет очень просто.
Длина щеток генератора ВАЗ 2107
Как я уже успел заметить ранее рабочая поверхность (длина) щеток должна быть не менее 12 мм, если меньше, то требуется замена щеток генератора.
Выбор генератора для ВАЗ 2101
Для проведения проверки необходим будет помощник. Контролирует выходное напряжение генератора реле регулятора, представляющее собой электрическую схему. Потребуется разобрать генератор и заменить подшипники. В случае выхода из строя диодов выпрямительный блок заменяют новым.
Подкапотная лампа.
Основные компоненты генератора Конструктивно он состоит из следующих основных элементов: Ротор — подвижная часть, вращается от коленчатого вала двигателя.
Как снять генератор Для проведения демонтажа вам потребуются следующие инструменты: Ключи гаечные на 10, 13 и Подкапотная лампа.
Читайте дополнительно: Как составить смету по электромонтажным работам
Возможность доработки устройства и применяемые методы
Штатный генератор вашего ВАЗ 2101 не требует доработки. Изменение его конструкции не приводит к увеличению максимальной скорости, повышению крутящего момента, росту экономичности. Но настоящих фанатов автотюнинга это не останавливает. В своём стремлении разобрать и переделать в автомобиле всё что можно и большую часть того что нельзя, они добираются и до генератора ВАЗ 2101.
Обычно агрегат подвергается доработке для того, чтобы поднять один или оба из следующих параметров:
- максимальный ток;
- максимальное напряжение.
Увеличение этих показателей не приводит к улучшению в функционированию автомобиля. Более того, работа электросистемы ВАЗ-2101 при повышенном токе и напряжении несёт в себе определённые риски. Перегруженная проводка может нагреться, оплавиться и даже загореться. При повышенном напряжении аккумуляторная батарея, нерассчитанная на такую нагрузку, выйдет из строя. Но настоящих фанатов это не останавливает. И они берутся за доработку. Справедливости ради надо сказать, что рост параметров генератора ВАЗ 2101 на 10–15 % обычно сходит с рук.

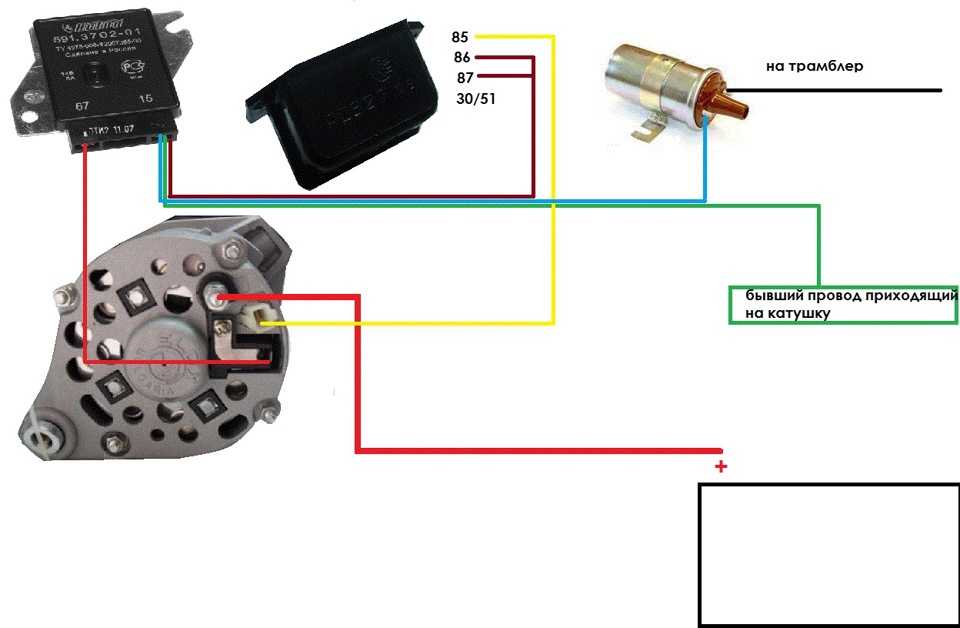

Чтобы увеличить отдачу генератора, необходимо поменять четырёхдиодный регулировочный блок на восьмидиодный, имеющий повышенные параметры. Трудность состоит в том, что восьмидиодный мост предусматривает три точки подключения, а штатный агрегат — две. Это означает, что вам предстоит организовать дополнительную точку подключения.
Последовательность проведения работ на снятом с автомобиля и разобранном генераторе следующая.
- В месте, где к обмотке статора припаян контакт вывода, снимите участок изоляции.
- Припаяйте дополнительный контакт. Проследите, чтобы толщина провода нового контакта совпадала с диаметром старого провода.
- Заизолируйте место пайки термоусадочной полимерной трубкой подходящего диаметра.
После сборки генератора ВАЗ 2101 подсоедините новый восьмидиодный мост через три контакта модернизированной конфигурации. Установите агрегат на место. Если нет желания заниматься этим, а производительность повысить хочется, можно просто заменить штатный генератор вашего ВАЗ 2101 на вариант от модели ВАЗ 2107 или ВАЗ 2110. Агрегат от «семерки» встаёт на штатное место крепления, а для «десяточного» придётся приобрести или изготовить самостоятельно специальную проставку для его крепежа, потому что штатный агрегат фиксируется на одном кронштейне, а генератор ВАЗ 2110 использует два. Максимальный ток родного агрегата составляет 55 ампер, а у генератора ВАЗ 2110 — 80 ампер. Почувствуйте разницу.
https://youtube.com/watch?v=KOjzQdcqMPs
Выводы
Заменить реле регулятора генератора на Ладе Калине достаточно легко и просто, поскольку не требуется специальных знаний или навыков. К выбору стоит относиться тщательно, поскольку рынок и так на 50% состоит из подделок. При покупке стоит проверять наличие сертификатов качества и голограмм.
Замена щеток происходит в следующем порядке.
2. Для этого нужно будет отпаять провода.
3. Не лишним будет также очистка контактов, и проверка упругости пружин.
После того, как закончили демонтаж, а также подготовительные работы, приступайте непосредственно к самой замена щеток генератора.
2. Не спеша, аккуратно установите регулятор на свое место
Будьте осторожны, деталь очень хрупкая, так что постарайтесь действовать предельно осторожно
Вот и все, замена щеток произведена!
Замена щеток процедура не сложная, важно только понимать принцип работы устройства, а также обладать кое-какими навыками. Надеюсь, данная статья поможет вам во всем этом разобраться.. https://www.youtube.com/embed/oizpeuDaV84
