Принцип работы
Но такая неполадка случается крайне редко и то из-за несоблюдения условий эксплуатации генератора. Если на него попадает вода, масло, прочие жидкости, в скором времени вы получите короткое замыкание. Это мгновенное увеличение силы тока в цепи до бесконечно огромной величины.
А вот при включении зажигания напряжение подается на обмотку ротора (обмотка возбуждения). Без питания этой цепи невозможна работа всего генератора ВАЗ 2110. Когда ротор приводится в движение, вокруг него образуется магнитное поле. А это самое главное условие для работы генераторных установок.
В итоге на выходе автомобильного генератора получается напряжение, оно переменное и стабилизированное (за счет стабилизации напряжения питания обмотки ротора). Следующий этап — это выпрямление при помощи полупроводниковых диодов. В результате получается постоянное напряжение, которое фильтруется конденсатором большой емкости.
Как снять генератор на Приоре с кондиционером? Пошаговый способ
- Первым делом убирается защита с движка;

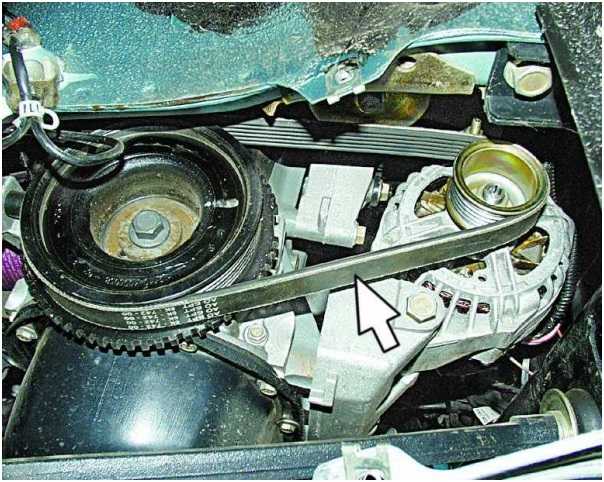

- Немного ослабляется натяжной ролик генераторного приводного ремня;
- Сначала отвинчивается верхний болт, которым крепится генератор;
- Снизу процесс займет больше времени и потребует некоторых силовых затрат и технических навыков: крепеж расположен очень неудобно. Однако с помощью головки на 13, ключа-трещотки и русского словесного фольклора это вполне возможно;
- Дальше снимаются болты, фиксирующие мешающий нам в работе компрессор кондиционера;
- Теперь аккуратно убирается ремень, который идет и на генератор, и на компрессор;
- Искомый генератор стаскивается с его положенного места и слегка отводится вправо, в направлении батареи аккумулятора. Так освобождается доступ к самому верхнему болту, который удерживает кондиционерный компрессор;
- После выкручивания последнего крепежа компрессор вывешивается. Никак дополнительно фиксировать его не требуется: он надежно подпирается окружающими деталями – не упадет, да и трубки, к нему ведущие, достаточно крепкие. И вовсе не обязательно, как оказалось, спускать охлаждающую жидкость из данного устройства;
- Свинчиваются болты, которыми прикручен на держатель генератор;
- Отсоединяются его клеммы, и генератор вытягивается строго вниз.
- Поддомкрачивается и снимается правое переднее колесо;
- Смазкой WD40 обрабатываются крепления подушки с этой стороны и болты кронштейна. 10 минут спустя скручиваются гайки;
- Передок справа поддомкрачивается, под движок подкладывается опора (лучше всего подойдет спил бревна, можно использовать кирпичи или что еще окажется под рукой);
- После вывешивания двигателя под подушкой появляется щель, достаточная для того, чтобы вытянуть старый ремень и заменить его новым;
- После реконструкции домкрат начинают медленно поднимать, а движок также неторопливо опускать. На этом этапе нужно проявлять повышенную бдительность, дабы не пережать ремень;
- Крепеж закручивается по местам, подпора убирается, колесо ставится на законное место, авто опускается на землю. Проверить, в нужном ли положении ремень, просто: если при запуске мотора раздастся свист, значит, вы где-то промахнулись.
AutoFlit.ru
Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)
Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.
Процесс по замене делиться на операции:
- Подготовительные мероприятия;
- Снятие, и дальнейший разбор механизма;
- Демонтаж старых деталей;
- Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.
Устройство генератора ВАЗ 21ХХ, подготовка к ремонту
Деталировка узла представлена на двух схемах, в собранном и разобранном виде.
Чтобы поставить подшипники подготовьте комплект инструмента:— Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два);- Минусовая, крестовая отвертки;- Тиски;- Молоток;- Пассатижи;- Съемник двух контактный с лапками;- Жидкость WD-40 и маркер.
Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.
Процесс демонтажа генератора и замена старых подшипников
- Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
- Изучите схему крепежей, чтобы приступить к демонтажу механизма.
- Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
- Рукой придерживаем механизм при откручивании последнего крепежа.
- Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.
- Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.
- Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.
- После этого снимаем шкив с оси, зажимаем изделие в тиски.
- Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.
- Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.
- Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.
- Теперь спрессовываем задний подшипник генератора с якоря двумя способами:
- Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
- Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.
Замена заднего и переднего подшипника генератора Ваз 2110
- Перед тем как сделать установку нового подшипника в генератор Ваз 2110 следует протереть ветошью посадочные поверхности (ротор, отверстие крышки корпуса).
- Далее аккуратно вынимаем уплотнение, добавляем густую смазку в шарикоподшипник, например Литол.
- Приступаем к запрессовке заднего подшипника на вал. Для этого закрепите узел в тисках, наставьте новую деталь на вал, при помощи трубы и молотка напрессуйте деталь на ротор. Усилие прилагаем строго на внутреннюю обойму.
- Запрессовываем передний подшипник в переднюю крышку генератора при помощи старого элемента качения или головки на 27. Ровно, без перекосов вставляем новое изделие в отверстие, сверху ставим старый элемент, далее молотком забиваем деталь в отверстие. Усилие прилагаем только на наружное кольцо.
- После замены подшипников следует сборка механизма в обратной последовательности, устанавливаем его обратно на автомобиль. Порядок сборки посмотрите на видео.
- На этом замена окончена. Не забудьте почитать советы и рекомендации в конце статьи.
Как поменять подшипники на генераторе Приора
Выход из строя элементов качения ВАЗовских электрогенераторов – усталостный износ вследствие долговременной эксплуатации. Рассмотрим, как можно самостоятельно заменить подшипники.
- Подготовьте устройство к разборке. Вот как он выглядит со снятой крышкой.
- Открутите регулятор напряжения, отсоедините провода.
- Отверните клеммы, чтобы снять диодный мост (отмечены).
- Отсоедините конденсатор.
- Открутите 4 шпильки.
- Шпильки откручены. Положите устройство на бок и при помощи двух отверток разъедините на 2 части.
Примечание: Иногда приходится смазать место сопряжения частей проникающей силиконовой или ВД смазкой, чтобы легче было их разъединить. Можно взять рукой за верхнюю часть и постукивая деревянной киянкой по проушинам, сбить нижнюю часть.
- Откроется верхний шарикоподшипник.
- Переворачиваем генератор и устанавливаем на тиски. Прогреваем обойму нижнего шарикоподшипника (Можно попробовать и без прогрева).
- Обычно посадочное место от нагрева расширяется, и шарикоподшипник легко из него выходит. Но бывает, что выходит вал ротора, а деталь остается в посадочном гнезде.
- В этом случае надо продолжать греть и постукивать по детали, чтобы сбить его с посадочного гнезда. Не переусердствуйте, чтобы не сломать крышку. Места посадки шарикоподшипника следует тщательно зачистить.
- Верхний элемент качения снимаем с вала ротора съемником.
- Снимите размеры снятых подшипников и купите аналоги (информация представлена далее). Возможно, удастся прочесть номера.
- Установку новых деталей начните с подготовки посадочных мест. Зашкурьте наждачкой Р1000, Р1200 или Р1500. Смажьте графитовой смазкой.
- Откройте крышки у п/ш, проверьте наличие смазки.
- Добавьте смазку, закройте крышки, переверните запчасть и заполните смазкой с другой стороны, закройте крышки. Шарикоподшипники готовы к установке.
- Наденьте малый шарикоподшипник на вал ротора. Возьмите трубку соответствующего диаметра, чтобы удары приходились на внешнюю обойму.
- Точными ударами легкого молотка простукивайте по торцу трубки. Когда деталь встанет на место, почувствуете жесткую отдачу. Так же данную операция производится съемником, только лапки устанавливаются сверху на торец.
- Теперь в гнездо крышки вставьте большой подшипник и легкими ударами молотка по внешней обойме загоните его в посадочное гнездо.
- Когда шарикоподшипник сядет в гнездо, не забудьте края посадочного гнезда чеканить по кругу с интервалом 3-4мм. Для этого подберите керн со скошенным жалом (подойдет небольшое зубило, бородок).
Продолжаем сборку в обратном порядке. Одеваем шкив. Сделайте это в тисках. Зажмите полюса ротора, оденьте шкив и крепко затяните гайку
На валу нет шпонки, поэтому приложите усилие, чтобы шкив сел плотно.
Обратите внимание на внешнюю и внутреннюю шайбы. Они могут отличаться
При снятии шкива желательно сделать метку, чтобы при сборке не перепутать.
Примечание: Далее все собираем в обратном порядке
Обращайте внимание на чистоту контактов. Плохой контакт – причина потери мощности электрогенератора
Окислившиеся контакты зачистите напильником или наждачкой и смажьте специальным средством для контактов, например, Electronic Shray.
Процесс демонтажа генератора и замена старых подшипников
- Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
- Изучите схему крепежей, чтобы приступить к демонтажу механизма.
- Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
- Рукой придерживаем механизм при откручивании последнего крепежа.
- Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.
- Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.
- Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.
- После этого снимаем шкив с оси, зажимаем изделие в тиски.
- Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.
- Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.
- Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.
- Теперь спрессовываем задний подшипник генератора с якоря двумя способами:
- Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
- Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.
Принцип работы генератора Ваз 2110
При запуске двигателя пусковой ток на стартер подается от аккумулятора. Но сам аккумулятор не вырабатывает энергию, а только ее накапливает и потом отдает. Если использовать для питания всех потребителей только АКБ, то она быстро разрядится.
Автомобильный генератор производит электроэнергию, заряжает АКБ и питает бортовую сеть автомобиля во время работы двигателя (при достижении им определенных оборотов вращения коленчатого вала). Автомобильный генератор Генератор начинает вырабатывать электрический ток начиная с частоты вращения холостого хода, однако, на оптимальный режим работы он выходит при достижении двигателем 1600-1800 об/мин и более.
Технические характеристики деталей
Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:
- в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
- в старых модификациях номер немного отличается — 6202 и 6302 соответственно.
Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.
| Размер подшипника | по ширине, мм | по диаметру наружному, мм | по диаметру внутреннему, мм | Каталожный номер |
| Передний | 14 | 47 | 17 | 180202 |
| Задний | 11 | 35 | 15 | 24940220 |
В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.
Наиболее популярны детали российского производства следующих предприятий:
- Самарский завод, маркировка — СПЗ-4;
- Вологодский завод — 23ГПЗ;
- Саратовский завод — 3ГПЗ.
Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.
Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.
Модель генератора на автомобиле ВАЗ 2114
Если на ранних моделях ВАЗ 2108-09-099 устанавливался генератор серии 37.3701, то на авто ВАЗ 2110-2115 стала применяться марка 94.3701. Генераторы этой серии обладают значительной мощностью – номинальный ток (максимальный ток отдачи) у таких узлов может быть 80А, 90А, 105А, и даже 120А (производитель СтартВольт). Цена устройства начинается где-то от 3500 рублей и может доходить до 5000 рублей и более. Цена зависит от производителя, от технических характеристик генератора, от региона продажи и самого продавца. Другими основными характеристиками считаются:
- Номинальная частота вращения;
- КПД;
- Номинальное напряжение;
- Частота, на которой происходит самовозбуждение.

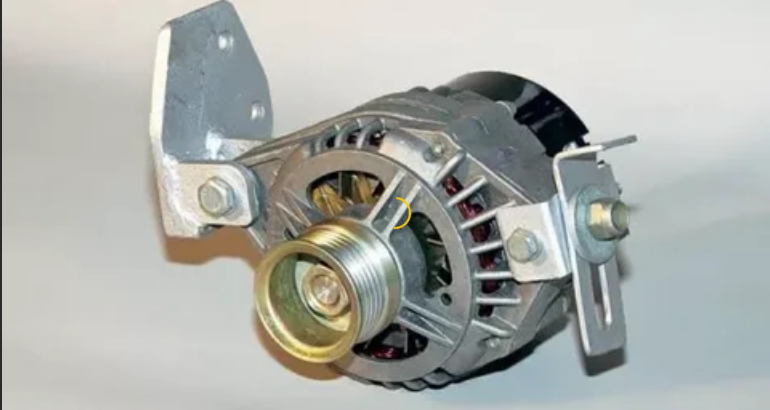

Генератор 94 .3701 представляет собой электрическую машину, которая вырабатывает переменный ток, постоянный ток получается за счет выпрямителя (диодного моста), стоящего на выходе электрической схемы машины. Тип 94.3701 применяется на легковых автомобилях ВАЗ с электронной системой управления двигателем (ЭСУД), узлы способны работать при температурах от — 40º до + 45ºC, допустимая влажность 90%. Продукция реализуется как на внутреннем рынке, так и идет на экспорт в страны с различными климатическими условиями.
Модель генераторной установки 94.3701
Демонтаж генератора на ВАЗ 2110 или ВАЗ 2112
Алгоритм демонтажа генератора на ВАЗ 2110 или ВАЗ 2112 не является сложным и выполняется одной парой рук в течение 40-50 минут. Для выполнения процедуры потребуется смотровая яма или автомобильный подъемник, а также набор гаечных ключей или торцевых головок, комплект отверток и пассатижи. Снятие агрегата со штатного места производится в следующей последовательности:
В первую очередь загоняем автомобиль на яму или подъемник, после чего откидываем все клеммы аккумуляторной батареи и достаем сам АКБ. Для демонтажа аккумулятора в некоторых случаях необходимо открутить болт на фиксирующем хомуте;
Далее переходим к днищу транспортного средства и снимаем защиту картера-коробки, чтобы обеспечить свободный доступ к двигательному отсеку;
После снятия защиты аккуратно оттягиваем и снимаем приводной ремень, предварительно придавив отверткой или ключом натяжное устройство;
Затем откручиваем и снимаем силовую проводку, ведущую к генератору. Теперь можно с помощью головок с удлинителями демонтировать фиксирующие болты, удерживающие генератор на кронштейне;
В завершение процедуры можно извлекать агрегат из автомобиля
В момент демонтажа важно следить за положением буферной втулки – данный узел может деформироваться при извлечении.
Когда требуется замена
Если во время работы генератора вы услышали скрип и вой, тогда вы обнаружили основной признак неисправности подшипников. Единственно верное решение — замена.
Скрип и вой возникают из-за того, что в сепараторах подшипников пропадает смазка, они изнашиваются, разрушаются в результате длительной эксплуатации при сильных нагрузках.
Иногда со стороны генератора может доноситься тонкий скрип, который не редко путают с поломкой подшипников. На деле это может быть ролик ремня ГРМ или водяная помпа. Потому чтобы удостовериться, просто снимите ремень. Если звук остался, тогда виновником является подшипник.
Что использовать
Прежде чем приступить к замене подшипников на генераторе, необходимо определить, какие элементы стоят на вашем авто, а также на что их можно заменить.
|
Подшипник |
Номер |
|
|
Старые генераторы |
Новые генераторы |
|
|
Передний |
6302 |
6303 |
|
Задний |
6202 |
6203 |
Обратите внимание при выборе подшипников на производителей ступиц. Для ВАЗ 2110 ступицы подшипников выпускают в городе Самара и маркируют СПЗ-4
Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно. Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы.
Передний и задний
Размеры
Не лишним будет знать о том, какие размеры должны быть у стандартных передних и задних подшипников генератора для вашей «десятки», дабы убедиться в правильности выбора запчастей.
Задние подшипники нового образца с маркировкой 6203 имеют следующие размеры:
- Внутренний диаметр — 17 миллиметров
- Внешний диаметр — 40 миллиметров
- Ширина — 12 миллиметров.
У передних подшипников с маркировкой 6303 размеры такие:
- Внутренний диаметр — 17 миллиметров
- Внешний диаметр — 47 миллиметров
- Ширина — 14 миллиметров.
Исходя из размеров, можно понять, почему часто задние и передние подшипники называют малыми и большими соответственно. Визуально отличить их друг от друга легко, потому местами вы точно элементы не перепутаете при замене.
Устройство в разборе
Замена
Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену
О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.
Демонтажные работы
Передний подшипник
Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.
Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.
Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.
Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму
Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.
Когда клемма снята, открутите все провода, идущие на ваш генератор.
Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство
Достаньте генератор, просовывая его через подкапотное пространство.
Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.
Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.
Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.
Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.
Плоской отверткой подденьте крышку и снимите ее.
Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.
Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.
Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.
Возьмите новый подшипник и подготовьтесь к обратной установке.
Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.
Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.
Все, передний подшипник демонтирован и заменен. Переходим к заднему.
Запрессовка
Задний подшипник
- Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
- При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
- Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
- Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
- Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
- Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.
Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.
Если тщательно изучить инструкцию, посмотреть обучающие видео, понять устройство и принцип работы генератора, замена его подшипников станет для вас достаточно простой ремонтной работой, которая займет не более часа вашего времени.
Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.
Загрузка …
Замена подшипников
Можно применить все ту же проникающую смазку, не стоит ее жалеть во время таких работ. Когда будет демонтирован шкив, не потеряйте шпонку, оцените ее состояние, посмотрите, не требует ли она замены. Далее снимайте крыльчатку и можно рассоединять половины генератора. Чаще всего приходит в негодность подшипник генератора, расположенный в передней крышке (у шкива), так как на него приходится большая часть нагрузки.
Источники
- http://masteravaza.ru/generator/podshipnik-generator/zamena-podshipnikov-generatora-na-vaz-2112-780
- http://expertvaz.ru/2110/zamena-podshipnika-generatora.html
Процесс замены подшипников генератора
Общий вид переднего и заднего подшипника генератора
Существующий люфт свидетельствует о том, что подшипник действительно вышел из строя.
Итак, рассмотрим, поэтапный процесс замены изделия на ВАЗ-2112.
- Устанавливаем автомобиль на яму или эстакаду. Главное, чтобы был доступ снизу.
- Демонтируем «клемму минус».
- Снимаем ремень генератора.
Вытягиваем ремень генератора через щель
- Для дальнейшего выполнения работ понадобится демонтировать сам генератор.
- Отключаем подходящие провода к генератору.
Отключаем все провода, которые подходят к генератору
- Ослабляем гайку, которая удерживает натяжной болт.
- Демонтируем регулировочный болт.
Откручиваем и демонтируем регулировочный болт генератора
- Снимаем нижнюю защиту двигателя.
Проводим демонтаж защиты двигателя
- Откручиваем 2 болта нижнего крепления.
- Проводим демонтаж генератора. Вынимается он через низ.
Откручиваем крепления и проводим демонтаж генератора
- Когда, генератор в руках, его можно положить на стол. Теперь, можно приступить непосредственно к ремонту.
- Заблокировав ротор от проворачивания, снимаем шкив.
- Демонтируем кожух. Для этого необходимо оттянуть защелки.
Блокируем ротор и откручиваем шкив
- Снимаем переднюю и заднюю крышку.
Схема разборки генератора
- Теперь смело, переходим непосредственно к замене подшипника.
При помощи молотка выбиваем ротор с крышки вместе с подшипником
- Демонтировать изделие можно при помощи специального съемника, или просто выбив с посадочного места.
- Монтаж проводится в обратной последовательности.
Замена подшипников
- Хорошо чистим несущие элементы.
Разобранный генератор
- Наносим герметик в посадочное место.
Нанесение герметика
- Запрессовываем новые подшипники.
Один подшипник запрессован
- Сложнее всего запрессовывать внутренний подшипник. Сначала его снимаем. Есть съёмник, но если его нет в наличии, то используем обычный ключ.
Снятие подшипника без использования съёмника
- Одеваем новый.
Новый подшипник готов к эксплуатации
Дальше собираем генератор и устанавливаем его обратно!
>
Какие подшипники стоят на генераторе ваз-2112
К выбору подшипника стоит относиться серьёзно, поскольку именно от этой детали зависит стабильное напряжение в бортовой сети, а также износ непосредственно генератора.
Поскольку в узле 2 подшипника – передний и задний, то каждый из них имеет свою маркировку и размеры.
Так, передние помечаются – 6302 или 6303, а вот задние – 6202 или 6203.
Передний и задний подшипники генератора
Поскольку на рынке автомобильных запасных частей много подделок, особенно, что касается подшипников, поэтому при выборе стоит уделить особое внимание производству этого изделия. От качества будет зависеть износ многих других деталей генератора
Поэтому, рекомендуется проверять наличие сертификата качества, а также наличие маркировок и голограмм.
Оригинал
6303-10В – это оригинальный каталожный номер подшипника генератора для 10 серии автомобилей Лада производства АвтоВАЗ. Средняя стоимость изделия составляет до 150 рублей.
Аналоги
Не оригинальные подшипники., планка, и штекер. Вологодские подшипники VBF
Кроме оригинала, можно купить заменитель изделия. Конечно, сейчас подшипники могут подбираться при наличии размера или номера, но производители аналогов решили все-таки выпускать качественные изделия для автомобилей.
| Наименование производителя | Каталожный номер | Стоимость |
|---|---|---|
| FAG | 6303 | 450 |
| Nachi | 6203ZZ | 150 |
| NTN | 6203ZZ | 180 |
| Koyo | 6303C3 | 200 |
| SNR | 6203.ZZ | 400 |
Существует несколько причин выхода из строя подшипника генератора:
>
- Износ. Как и любая деталь, подшипник генератора выходит из строя в процессе эксплуатации.
- Нарушение правил эксплуатации и обслуживания ведет к тому, что изделие выйдет из строя.
- Внешние факторы, такие как грязь, соль и дорожная химия ведет к тому, что деталь подвержена повышенному износу.
- Плохое качество может стать причиной преждевременного выхода из строя.
- Отсутствие смазки. Смазка могла высохнуть в течение времени.
Смазки почти не видно
Распространенные неисправности (признаки) генератора Ваз 2110
- Прибор не выполняет основной функции, то есть не выдает ток. Автомобиль в этом случае едет только за счет аккумулятора. Причем уехать далеко в этом случае у вас не получится.
- Ремень привода прокручивается.
- Неисправны щетки генератора.
- Ротор цепляется и задевает за статор.
- Нет проводного контакта с аккумулятором.
- Устройство начинает сильно шуметь.
- Не заряжается аккумулятор во время движения.
Все эти признаки весьма специфические и определить их сумеет только опытный водитель. Однако если у вас появились даже незначительные сомнения в работоспособности генератора автомобилей ВАЗ 21099, 2109, 2110.
Какой генератор выбрать для «десятки»
Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.
Можно выделить несколько основных вариантов.
Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги
Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi
Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.
Среди импортных устройств неплохими вариантами считаются:
- Динамо — производитель Болгария;
- Eldix — также выпускается в Болгарии;
- БАТЭ — выпускают в городе Борисов, что в Беларуси.
Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)
Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.
Как снять и разобрать генератов ВАЗ 2010
Процесс по замене делиться на операции:
- Подготовительные мероприятия;
- Снятие, и дальнейший разбор механизма;
- Демонтаж старых деталей;
- Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.
Устройство генератора ВАЗ 21ХХ, подготовка к ремонту
Деталировка узла представлена на двух схемах, в собранном и разобранном виде.
Чтобы поставить подшипники подготовьте комплект инструмента:
- Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два);
- Минусовая, крестовая отвертки;
- Тиски;
- Молоток;
- Пассатижи;
- Съемник двух контактный с лапками;
- Жидкость WD-40 и маркер.
Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.
Процесс демонтажа генератора и замена старых подшипников
- Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
- Изучите схему крепежей, чтобы приступить к демонтажу механизма.
- Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
- Рукой придерживаем механизм при откручивании последнего крепежа.
- Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.
- Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.
Внимание:
Внутри расположены хрупкие элементы (конденсатор, фиксаторы щёток, мост диодов, регулятор напряжения), освобождаем эти элементы от креплений и демонтируем, чтобы не сломать их при снятии заднего подшипника генератора.
- Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.
- После этого снимаем шкив с оси, зажимаем изделие в тиски.
- Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.
- Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.
- Снимаем пластиковый кожух и передний шарикоподшипник, получив доступ к якорю.
- Теперь спрессовываем задний подшипник генератора с якоря двумя способами:
- Используя съемник с двумя лапками;
- Без съемного устройства, используя два рожковых ключа на 19 (смотрите видео, как снять подшипник генератора без съемника).
Как без съемника снять подшипник с якоря генератора
- Далее выпрессовываем элемент качения из крышки генерирующего агрегата.
- Выбиваем молотком с оправкой под наружный размер шарикоподшипника (размеры см. ниже), так же подойдет головка на 27.
Важно знать:
Если корпус старой крышки исправен, то не покупайте новую вместе с шарикоподшипником, дешевле их поменять отдельно и оставить старую крышку.
Замена заднего и переднего подшипника генератора Ваз 2110
- Перед тем как сделать установку нового подшипника в генератор Ваз 2110 следует протереть ветошью посадочные поверхности (ротор, отверстие крышки корпуса).
- Далее аккуратно вынимаем уплотнение, добавляем густую смазку в шарикоподшипник, например Литол.
- Приступаем к запрессовке заднего подшипника на вал. Для этого закрепите узел в тисках, наставьте новую деталь на вал, при помощи трубы и молотка напрессуйте деталь на ротор. Усилие прилагаем строго на внутреннюю обойму.
Важно знать:
Подбирайте такую оправку (трубу), чтобы внутренний диаметр был больше диаметра оси, а внешний диаметр не больше внутреннего кольца шарикоподшипника. (Подойдет высокая головка на 21).
- Запрессовываем передний подшипник в переднюю крышку генератора при помощи старого элемента качения или головки на 27. Ровно, без перекосов вставляем новое изделие в отверстие, сверху ставим старый элемент, далее молотком забиваем деталь в отверстие. Усилие прилагаем только на наружное кольцо.
- После замены подшипников следует сборка механизма в обратной последовательности, устанавливаем его обратно на автомобиль. Порядок сборки посмотрите на видео.
- На этом замена окончена. Не забудьте почитать советы и рекомендации в конце статьи.
Замена подшипника генератора ВАЗ
Генератор ВАЗ устройство и принцип действия
Основным потребителем электроэнергии при запуске силового агрегата является стартерное устройство, сила тока в данном случае достигает сотен ампер, в результате чего происходит существенное падение напряжения аккумуляторной батареи. В данном режиме потребители питаются исключительно от АКБ, которая интенсивно разряжается. После запуска мотора генераторное устройство становится главным источником электроснабжения.
Генератор — источник постоянной подзарядки АКБ при работе двигателя. Если генератор перестанет работать, аккумуляторная батарея быстро разрядиться. Генераторное устройство обеспечивает необходимый ток для работы электроприборов и заряда аккумулятора. После подзарядки АКБ разность напряжения генератора и аккумулятора становится небольшой, что влечет за собой снижение зарядного тока.
В условиях включения мощных потребителей (к примеру, фар или обогревателя заднего стекла) и малых оборотов мотора потребляемый суммарный ток может быть гораздо большим, нежели способен отдать генератор. Нагрузка в данном случае ляжет на АКБ, и она начнет разряжаться.
Конструктивно генератор состоит из: корпуса, статора, ротора, выпрямительного блока, щеточного узла и регулирующего устройства.
