ЗАМЕНА РАДИАТОРА ОХЛАЖДЕНИЯ

Хроническая болезнь всех радиаторов – течь тосола, которая происходит из-за разнообразных механических повреждений конструкции.

Течь может происходить в месте, скрытом от глаз, так что для того, чтобы в случае поломки окончательно выявить ее масштабы, необходимо выполнить демонтаж устройства.

Для этого вам потребуются такие инструменты как отвертка, ключ на 10 и плоскогубцы. В случае необходимости замены неисправного агрегата, вместе с новым устройством в автомагазине вам нужно будет приобрести:

Патрубки;
Крепежные хомуты для патрубков;
Крепежные резиновые подушки (как правило идут в комплекте с новым устройством);
Тосол.

Замена радиатора охлаждения на ВАЗ 2110 должна спустя выполнятся при остывшем двигателе. Демонтаж устройства выполняется по следующему алгоритму:

Снимаем клеммы с аккумулятора;
Отсоединяем проводку и убираем воздушный фильтр. Расположен он внутри черного пластикового корпуса, закрытого с помощью четырех болтов. Вам нужно вынуть штекер питания который входит в корпус и выкрутить 4 болта крестообразной отверткой. Внутри корпуса фильтр ничем не закреплен, его можно свободно убрать;
Сливаем тосол. Подставьте под передок десятки тазик, либо другую подходящую емкость и открутите сливную пробку радиатора, которая расположена в его левом нижнем углу, затем открутите пробку на расширительном бачке. Подождите, пока сбежит вся охлаждающая жидкость.;

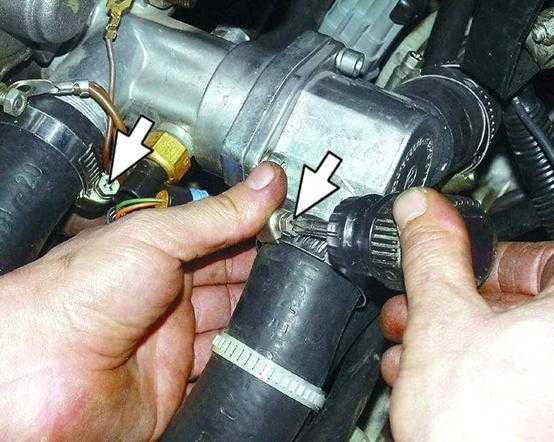

Ослабляем хомуты фиксации шлангов для подачи тосола на верхнем и нижнем патрубке и рассоединяем их;
Ключом на 10 (удобнее всего использовать трещетку) откручиваем гайки, которыми агрегат крепится к кузову автомобиля спереди, и к корпусу двигателя сзади;
Рассоединяем колодку проводов питания вентилятора;
Откручиваем крепления вентилятора к радиатору и снимаем его;
Отводим устройство назад. Вы увидите тонкий шланг, который идет к расширительному бачку – ослабьте хомут и снимите его с патрубка;
Теперь с устройства полностью отсоединены все фиксаторы и шланги, что дает возможность снять его с направляющих. Возможно вы столкнетесь с ситуацией, что крепление на нижней направляющей сходит очень туго – выверните его плоскогубцами, одновременно отодвигая агрегат от кузова автомобиля.

Установка нового устройства выполняется по этому же алгоритму в обратной последовательности действий.

Холодная сварка – масса, напоминающая пластилин, которая быстро отвердевает на контакте с воздухом. Хорошо подходит для заделки единичных повреждений;
Специальный герметик – жидкость, которая заливается внутрь радиатора в разогретый тосол, при контакте с ним она образует соединения, которые оседают изнутри на поврежденных участках корпуса, надежно их герметизируя и прекращая протечки;

Стоимость нового агрегата составляет порядка 2-3 тысяч рублей. Владельцы ВАЗ 2110 хвалят модели от компаний Лузар и Вебер.

Проверяйте-герметичность-патрубка-в-местах-соединений-если-что-промажте-герметиком-внутри-патрубка

Одновременно с установкой нового устройства должна выполнятся замена патрубка системы охлаждения ВАЗ 2110. Повреждаются патрубки, как правило, в местах крепления хомутов, из-за чего может теряться герметичность всей системы охлаждения.

Все патрубки, которыми комплектуется радиатор охлаждения на ВАЗ 2110 обладают разным диаметром, поэтому чтобы не ошибиться при покупке желательно взять с собой в автомагазин старые образцы и приобрести аналогичную замену.

Меняются они предельно просто – раскручиваем и снимаем хомуты с обоих концов поврежденных патрубков, демонтируем их и устанавливаем новые. Изнутри новые патрубки в местах соединений желательно промазать силиконовым герметиком.

Причины неисправностей печки ВАЗ 2110

Основной причиной замены печки на ВАЗ 2110 могут послужить неисправности системы обогрева:

подтекание радиатора;
нарушение герметичности соединений патрубков на печку ВАЗ 2110;
течь крана;
перебои в управлении работой вентилятора;
нарушение целостности проводов;
окисление электрических элементов.

От своевременности выявления этих дефектов печки на ВАЗ 2110 цена ремонта будет зависеть напрямую. Более серьезные поломки потребуют грамотного подхода и кардинальных мероприятий.

Причиной течи охлаждающей жидкости системы обогрева могут стать подвергнутые коррозии радиатор, кран, стальной патрубок. Правильное диагностирование можно выполнить лишь при тщательном визуальном осматривании. При наличии скрытой неисправности отдельных элементов печки их можно просто заменить, поскольку на сегодняшний день сложностей с приобретением запасных частей на ВАЗ нет.

Одной из причин поломки обогревателя может стать снижение функциональной активности печного мотора независимо от числа оборотов. При этом раскладе следует проверить, не перегорел ли предохранитель на печку ВАЗ 2110. При обнаружении этого дефекта его надо безотлагательно поменять новым.

При ухудшении циркуляции охладителя виновником выступает испорченный кран обогревателя или закупорка самого радиатора. При заклинивании крана потребуется его замена, а во втором случае нужно будет тщательно прочистить радиатор.

Из-за явного несовершенства системы обогрева многие решаются переделать печку на ВАЗ 2110. Большинство автолюбителей, надеясь на собственные силы, пытаются повысить качество ее работы самостоятельно, но как показывают факты, не всегда получается достичь должного результата. Даже владея глубокими теоретическими знаниями, как снять печку на ВАЗ 2110, можно лишь улучшить герметичность стыков воздухопроводов, сопла, или перенаправить горячие воздушные потоки.

Но этот шаг, в большинстве случаев, не повлияет на температуру внутри салона — она остается прежней. Чтобы в машине зимой было тепло и комфортно, нужно увеличить объем нагнетаемого радиатором тепла. Чаще всего проблема состоит в вентиляторе, который имеет недостаточную мощность и не способен создать требуемый воздушный поток. В этом случае потребуется снятие печки на ВАЗ 2110 для замены электровентилятора.

Шланги теплообменника отопителя

Другими шлангами в системе охлаждения ВАЗ 2110 являются те, которые подведены к теплообменнику отопителя.

Схема шлангов

При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца. Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.

Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
Снимите металлический зажим, который расположен сверху разъема.
Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.

ЗАМЕНА РАДИАТОРА ОТОПИТЕЛЯ

Для начала разберемся, как узнать, течет ли радиатор печки на ВАЗ 2110. Первым свидетельством того, что с устройством что-то не так, является отказ печки выдавать теплый воздух даже при работе на максимальной мощности. Также вы почувствуете характерный запах тосола в салоне авто, не заметить который невозможно, а из расширительного бачка охлаждающая жидкость будет пропадать ускоренными темпами.

Осмотреть радиатор печки на предмет повреждений можно только после его демонтажа, так что запаситесь несколькими часами свободного времени и требуемыми инструментами: крестовой отверткой и набором ключей. Также заранее нужно приобрести хомуты, новые патрубки и тосол.

Патрубки с усиленными хомутами

Замена радиатора отопителя на ВАЗ 2110 выполняется в следующей последовательности:

Отключаем АКБ и сливаем тосол с отопительной системы. Отверстие для слива расположена на движке десятки, чтобы к нему добраться вам потребуется снять модуль зажигания;
Откручиваем четыре фиксирующих винта на “жабо”, демонтируем накладку ветрового стекла с шумоизоляционной отделкой и разъединяем расположенные под ней шланги;
Отсоединяем вентилятор от корпуса радиатора отопителя;
Убираем хомут, фиксирующий вакуумный шланг;
Демонтируем с корпуса отопителя скобы крепления;
Выкручиваем винты крепления по бокам и спереди корпуса;
Снимаем корпус отопителя;
От радиатора отсоединяем шланг для отвода пара;
Демонтируем скобы фиксирующие задних кожух отопителя и вынимаем агрегат.

Далее устанавливаем новый радиатор отопителя на ВАЗ 2110. Стоимость нового устройства варьируется в пределах 1-2 тысяч рублей. Хорошо зарекомендовали себя агрегаты производства компаний ДААЗ и Лузар.

Замена патрубков отопителя ВАЗ 2110 гораздо более проблематична, чем замена патрубков в системе охлаждения, поскольку они более труднодоступны – чтобы подлезть к патрубкам придется выполнять демонтаж вакуумного насоса.

Без тепла в салоне – далеко не уедешь!

Меры профилактики

Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только

Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей

Загрузка …

Характерные неисправности

Если система охлаждения «десятки» начинает функционировать не так, как ей положено, это говорит о появлении неисправностей.

Определить их можно по характерным признакам.

Пропадает охлаждающая жидкость из системы.
Двигателю требуется много времени для прогрева, либо он плохо прогревается. Если для вашего региона характерны сильные морозы, и слабый прогрев наблюдается именно зимой, причина кроется, скорее всего, в климате. Потому советуем утеплить моторный отсек.
Происходит детонация мотора. Если возникла подобная ситуация, система охлаждения неисправно уже давно, а вы все равно продолжали эксплуатировать автомобиль.
Датчик на панели приборов достиг крайней красной зоны.
Крутящий момент снижается. Такое явление характерно для ситуации, когда двигатель перегрелся и наблюдается пропуск на прокладке головки.

Система охлаждения. Устройство и расположение элементов.

Система охлаждения двигателя (СОД) ВАЗ – жидкостная, закрытого типа, с принудительной циркуляцией.

Разные двигатели семейства 2110 имеют свои особенности и отличия.

Схема системы охлаждения двигателя ВАЗ 2110 (карбюратор)

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – подводящий шланг к жидкостной камере пускового устройства карбюратора28 – отводящий шланг.

Схема системы охлаждения двигателя ВАЗ 2111, 2112 (инжектор)

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Схема системы охлаждения двигателя ВАЗ 21114, 21124

Системы охлаждения двигателей ВАЗ-21114 и ВАЗ-21124 отличаются от систем охлаждения двигателей ВАЗ-2111 и ВАЗ-2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца в литом алюминиевом корпусе и расширительным бачком увеличенного размера.

Датчик указателя уровня охлаждающей жидкости в расширительном бачке не устанавливается.

1 – расширительный бачок;2 – отводящий шланг радиатора; 3 – радиатор; 4 – пароотводящий шланг радиатора; 5 – подводящий шланг радиатора; 6 – кожух электровентилятора системы охлаждения; 7 – корпус термостата; 8 – датчик температуры охлаждающей жидкости системы управления двигателем (установлен в выпускном патрубке); 9 – выпускной патрубок; 10 – датчик температуры охлаждающей жидкости для комбинации приборов (установлен в головке блока цилиндров); 11 – головка блока цилиндров; 12 – дроссельный узел; 13 – кронштейн крепления подводящей трубы насоса охлаждающей жидкости; 14 – насос охлаждающей жидкости; 15 – подводящая труба насоса охлаждающей жидкости; 16 – подводящий шланг радиатора отопителя; 17 – отводящий шланг радиатора отопителя; 18 – пароотводящий шланг радиатора отопителя; 19 – шланг подводящей трубы насоса охлаждающей жидкости; 20 – заправочный шланг.
