Замена мотора отопителя ваз 2110

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание! Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от «Опеля» ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110 » и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод «Плюс» и один провод «Минус», так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание! Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Важные практические моменты

Некоторые сложности могут быть связаны с установкой заслонки микроредуктора. Для этой работы необходимо привлечь помощника. Для начала потребуется выполнить подключение контактов на новый мотор. Если заслонка отопителя проворачивается против хода часов, то осуществляется подача холодного воздуха. Значит, необходимо включить зажигание автомобиля и переключить датчик на системе управления отопителем таким образом, чтобы он располагался напротив синей точки. Проверка микромоторедуктора может осуществляться по противоположной схеме, которая предусматривает поворот заслонки по ходу часового механизма и установку датчика возле красной отметки. Микромоторедуктор должен провернуться больше, чем это происходит в обычном режиме. Квадрат можно обработать специальным смазочным веществом, что облегчит установку.

Во время установки мотора необходимо уделить внимание совпадению отверстий для саморезов. Приглашённый помощник должен прокручивать регулятор температуры и надавливать на электромотор

При совпадении квадратов можно говорить об удачной замене редуктора, эксплуатация которого будет осуществляться на высоком уровне.

В некоторых случаях можно наблюдать неполное вхождение квадрата по длине заслонки. Не стоит раньше времени расстраиваться, поскольку даже при вхождении микромоторедуктора всего на треть его функционирование всё равно будет находиться на высоком уровне. Редуктор потребуется ещё несколько раз прокрутить от одной отметки до другой, чтобы отопительная система зафиксировала рабочий диапазон.

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

• Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
• Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

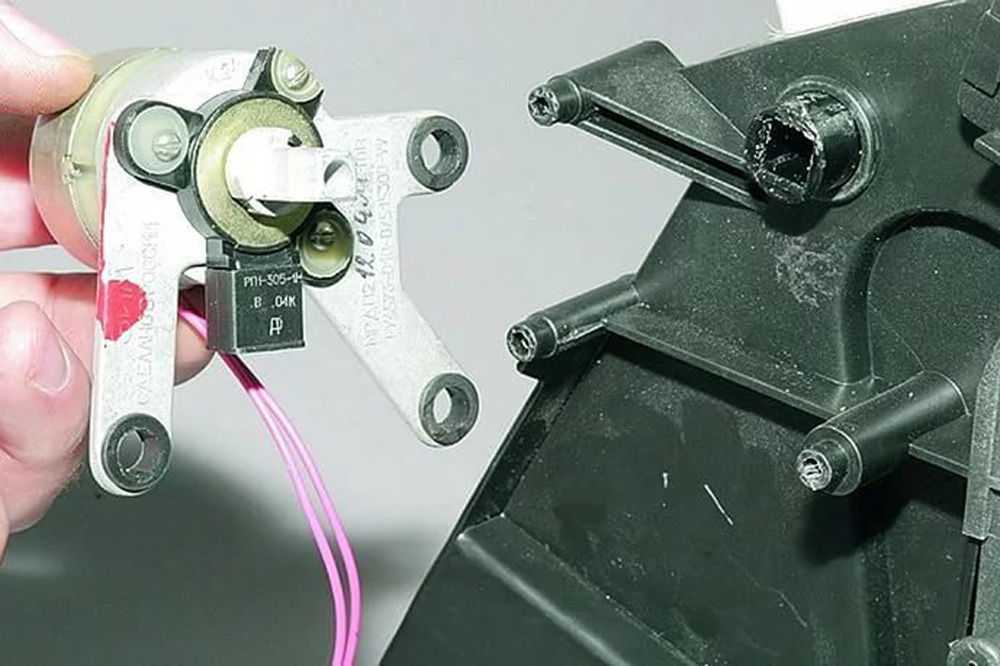

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте

Важно убедиться в отсутствии протечек и не плотности соединений шлангов

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

• Немного отогните спрессованный бортик и демонтируйте крышку;
• Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
• Замените указанные компоненты или подправьте их;
• Если зубцы шестерни стерлись на редукторе, его придется заменить;
• Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
• Если указанные меры не помогли, просто установите новый агрегат.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Причины поломки	Характеристика
Заклинил микромоторредуктор	Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления	Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно.	Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Как обнаружить и определить неисправность

В первую очередь автовладелец отмечает невозможность изменения температурного режима воздуха, который подаётся через отопительную систему. Чтобы проверить состояние микромоторедуктора, необходимо подать электроэнергию с аккумулятора на его двигатель при установленном среднем положении. Аналогично осуществляется проверка работоспособности контроллера, который также влияет на возможность регулирования температуры воздуха.

Самым явным признаком неработающего моторедуктора является существенное снижение скорости прогревания салона. Если же вентиляционная регуляция вообще отсутствует, то можно говорить о проблемах с проводкой отопителя.

Проблемы с работой печки не всегда вызывает моторедуктор заслонки отопителя ВАЗ-2110. Нужно знать и про другие причины, чтобы не приписывать их неработающему редуктору:

• неспособность электроцепи передавать напряжение на двигатель;
• неисправность в автономном блоке управления отопительной системы.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

Для этого:

• Включите зажигание;
• Переключайте регулятор в различные положения;
• Вручную двигайте заслонкой;
• Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе

Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Ход выполнения работы

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите облицовку, накладку рамы ветрового стекла и шумоизоляционные обивки.
3. Отверните гайку крепления и отсоедините «массовый» провод электродвигателя вентилятора отопителя от кузова.
4. Отсоедините колодку с проводами электродвигателя от жгута проводов.
5. Отверните винт и отсоедините хомут со шлангами от корпуса отопителя.
6. Поддев отверткой, снимите четыре пружинных скобы крепления кожуха вентилятора.
7. Отверните два винта среднего крепления кожуха (винты длиннее, чем остальные).
8. Отверните два винта бокового крепления кожуха.
9. Отверните два винта нижнего крепления кожуха.
10. Снимите кожух с вентилятором отопителя.
11. Проденьте провода электродвигателя через уплотнительную втулку кожуха и выньте вентилятор с опорой из кожуха.
12. Замените потрескавшееся или потерявшее упругость уплотнительное кольцо опоры вентилятора.
13. Перед установкой вентилятора пропустите провода электродвигателя через уплотнительную втулку в переднем кожухе отопителя.
14. Установите вентилятор в задний кожух отопителя, а затем установите передний кожух отопителя, зафиксировав его.

Причины неисправности

Замена моторчика печки ваз 2110

Как правило, существует множество причин подобной неисправности, к ним относят:

Если печной мотор не функционирует, либо не исправны некоторые его скорости, то сначала рекомендуется проверить резистор, который другими словами может называться реостатом печки. Этот элемент в ответе за скорость работы вентилятора. Приобрести такую деталь можно в специализированном магазине, реализующем автозапчасти. Что касается замены, это можно осуществить с помощью мастера или самостоятельно, что не так сложно даже для неопытного специалиста.

Примечание! В случае с ремонтом или заменой радиатора печки, рекомендуется обратиться в автосервис, так как снять радиатор самостоятельно тяжело. Для замены моторчика печки потребуются минимальные знания и детальная инструкция действий.

Существуют неисправности отопителя, которые может легко устранить любой автолюбитель. К примеру, может наблюдаться ситуация, когда через боковые дефлекторы и воздуховод согрева лобового стекла отопительной системы дует холодный воздух, при этом из нижних и центральных воздуховодов поступает горячий поток воздуха. Скорее всего, причина будет заключаться в неудовлетворительной работе заслонки отопителя. которая предназначена для отсекания холодного воздуха. В отдельных случаях она препятствует нормальному прохождению холодного воздуха. Подобные неисправности легче всего выявляются в холодное время года

При подгибе тяги привода заслонки, нужно соблюдать особую осторожность, дабы не нарушить пластиковые детали. К сведению, зимой пластик становится более хрупким

Замена моторчика для печки на ваз 2110

Конечно, не функционирующая печка вызывает много проблем именно в зимний период

Если летом это не столь важно, то зимой будут запотевать окна. Разобраться, в чём заключается причина можно при разборе системы обогрева машины

Замена

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

1. Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
2. Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
3. С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
4. С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
5. Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
6. Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

1. Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
2. Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
3. Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
4. Данные устройства крепятся с помощью крепежных винтов и скоб.
5. На кожухе печки находятся искомый моторчик, а также двигатель.
6. Уберите защелки, после чего снимите движок с моторчиком.

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

• Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
• Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
• Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
• Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Замена моторчика печки (вентилятора)

Основной причиной, по которой приходится менять мотор печки на ВАЗ 2110-2112, является появление довольно неприятного звука — писка, визга….называйте, как хотите. В общем, когда вентилятор печки на вашей машине начал пищать, то даже смазка в большинстве случаев не может решить данную проблему. В итоге, единственный надежный выход — это полная замена мотора отопителя.

Работа эта конечно не быстрая, но в принципе, особых проблем при ее выполнении у вас возникнуть не должно. На автомобилях ВАЗ 2110-2112 есть два вида отопителя салона, старого и нового образца. Так вот, в данной статье будет рассмотрен пример именно на печке старого образца, так как машина у меня 2002 года выпуска.

• Головка на 10 мм глубокая
• Крестовая отвертка обычная и короткая
• Трещотка с удлинителем

Чтобы добраться до моторчика отопителя, необходимо будет выполнить некоторые подготовительные действия, а именно:

1. Снять дворники вместе с рычагами
2. Демонтировать верхнюю пластиковую накладку лобового стекла (жабо)
3. Снять уплотнитель капота и утеплитель, который закрывает корпус отопителя

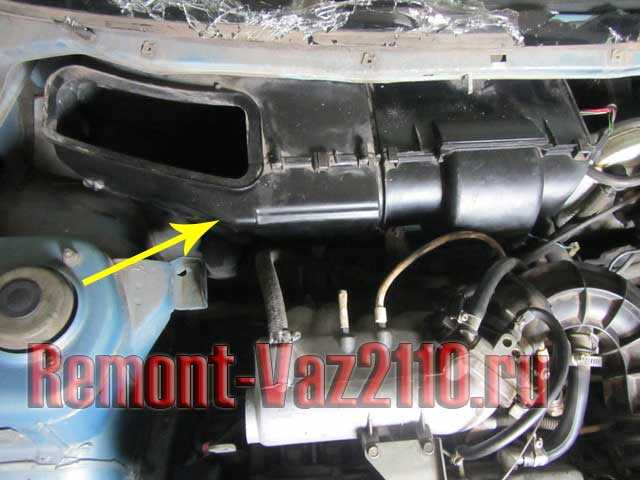

После этого вы должны увидеть следующую картину:

Чтобы понять все, лучше посмотреть специальную видео инструкцию, которую я подготовит для данной статьи.

Проверка работоспособности

Для того, чтобы проверить редуктор, нужно установить на левой ручке позицию на синей точке и подождать 10-15 секунд, запустить мотор. Отсоединить контроллер от разъема Х1 и протестировать сопротивление в контактах Х1.4 и Х1.1. Моторедуктор должен иметь напряжение 800-1200Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 3600-5000Ом для контроллера 1323.3854.

После этого протестировать микромоторедуктор в позиции на красной точке. Редуктор должен иметь сопротивление 3200-5000Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 1200-1600Ом для контроллера 1323.3854.

В случае, если микромоторедуктор не имеет сопротивления или оно не меняется, это может свидетельствовать о дефекте датчика положения вала. По отдельности его приобрести невозможно, поэтому возникнет необходимость менять полностью редуктор в такой ситуации.

Замена и мотора (вентилятора) отопителя ВАЗ 2110, 2112. Нового образца. Ремонт печки

Гул, визг, скрежет, неравномерные вращения вентилятора отопителя говорят о необходимости замены мотора печки. Идем в магазин и покупаем мотор нового образца (большой на трех винтах, выпуск с 2004 г.). Купил в Санкт-Петербурге за 1350 руб.Подготавливаем автомобиль к работе. Открываем капот, снимаем минусовую клемму с Аккумулятора.Начинаем разбирать:

1. Снимаем резиновые колпачки с поводков дворников, ключом на 10, откручиваем две гайки и снимаем щетки стеклоочистителя.
2. Поддев шлицевой отверткой декоративные заглушки, отворачиваем четыре винта крепления жабо.
3. Торцевым ключом на 10, откручиваем две гайки крепления жабо по краям.
4. Снимаем резиновый уплотнитель и отворачиваем саморезы, крепления щитка моторного отсека от жабо.
5. Отсоединяем резиновый шланг подачи жидкости омывателя на форсунки.

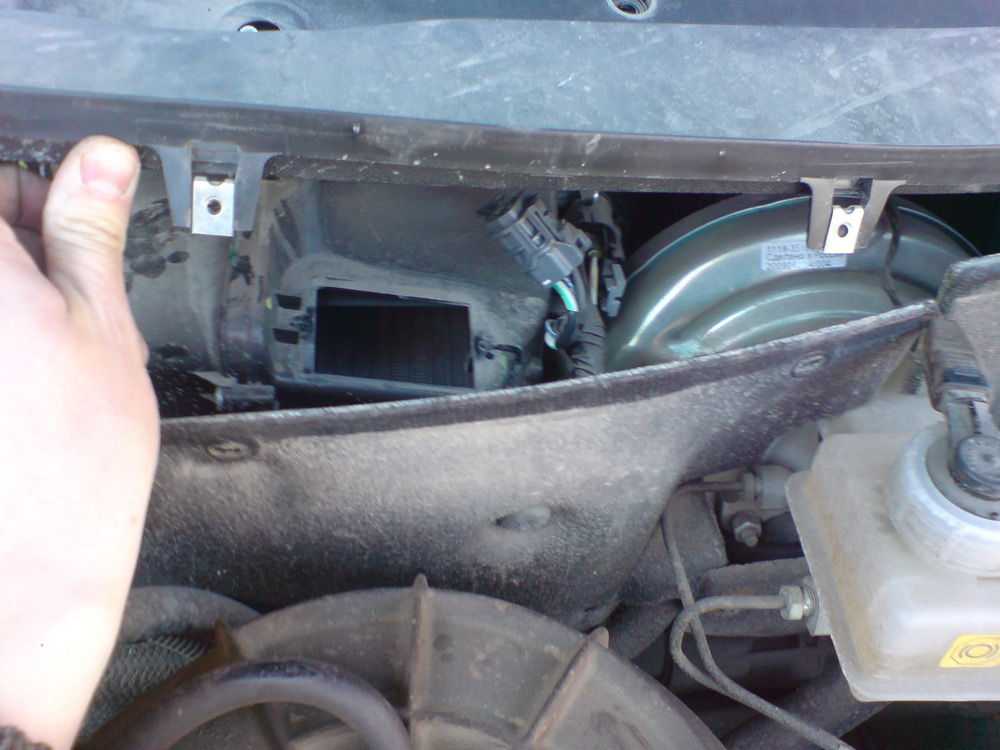

Должно получиться вот так:

6. Дальше начинается абсолютно не веселое занятие по извлечению правого щитка моторного отсека. Он закреплен двумя гайками на 10, снизу. Откручиваем их торцевым ключом, складывая матные слова в адрес конструкторов

Внимание! До конца откручивать их не надо. Щит вытаскивается

7. Снимаем щиток, предварительно сняв хомуты с шланга вакуумного усилителя тормозов.

8. Откручиваем 4 самореза крышки салонного фильтра и снимаем ее.

9. Отсоединяем колодку мотора отопителя и колодку резистора.

10. Откручиваем три самореза указанных на рисунке:

11. Вытаскиваем левую часть печки вместе с мотором.

12. Меняем двигатель отопителя на новый.

13. Как говориться в руководстве по эксплуатации и ремонту ВАЗ 2110, «устанавливаем в обратной последовательности».

Первая замена заняла порядка 2,5 часов.

Последнее из ремонта

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться

В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте

Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

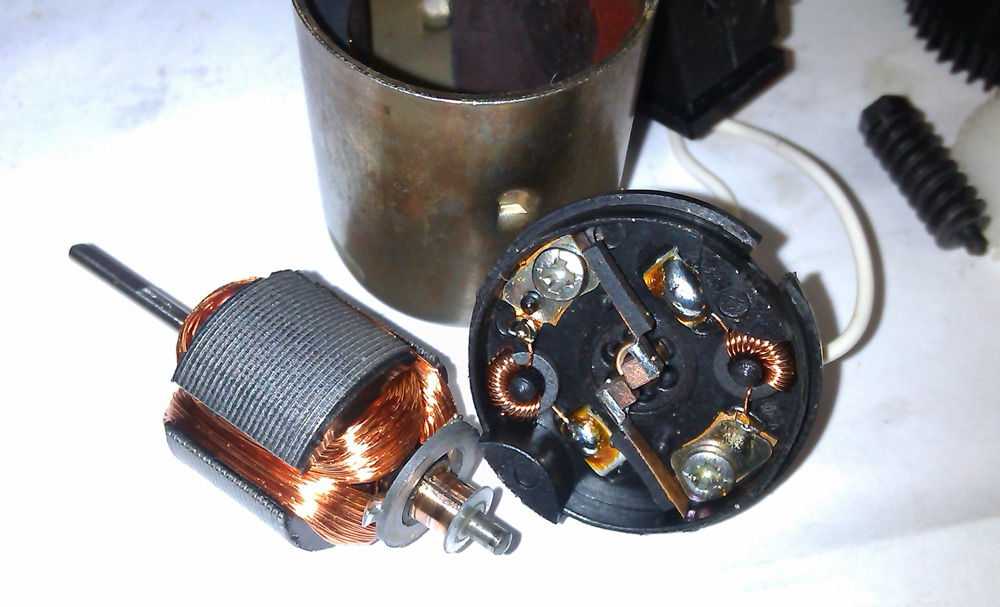

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти

Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик

Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур

Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Замена моторедуктора

В случае когда требуется замена микроредуктора, необходимо следовать приведённому ниже плану работы, для реализации которого понадобится две крестообразные отвёртки (длинная и короткая), гаечный рожковый ключ «десятка».

1. Вынимаем стеклоочистители из специального предохранителя, который представлен в виде резинового колпачка. Но вначале потребуется отвинтить контактную гайку при помощи ключа на десять.
2. Демонтируем жабо, которое находится в четырёх заглушках, выполняющих по большей части декоративную функцию.
3. На боковых плоскостях жабо можно увидеть пару гаек, которые потребуется открутить.
4. Смотрим на отсек электродвигателя и находим резиновый уплотнитель, который необходимо демонтировать.
5. Чтобы отсоединить трубопровод, потребуется открутить саморезы, за счёт которых удерживаются термические радиаторы с электродвигателя.

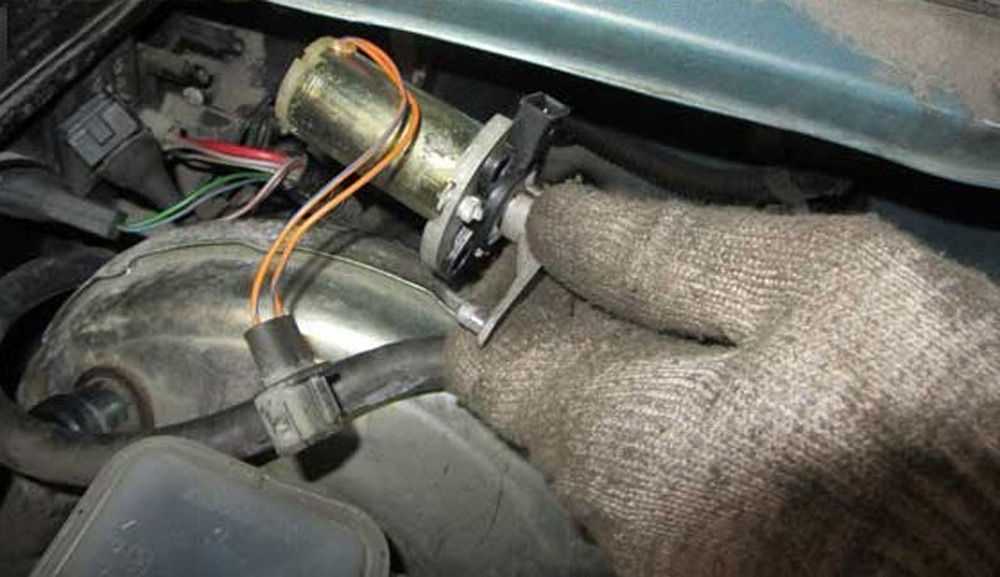

6. Рядом с тормозным вакуумным усилителем находится мотор заслонки, который крепится на трёх крепёжных винтах.
7. На этом этапе можно демонтировать электрический мотор, сняв предварительно самую небольшую колодку. Колодка более большого размера имеет проволочное крепление.
8. Устанавливаем новый моторедуктор на место сектора заслонки.
9. Для сборки отопительной заслонки чётко следуем описанному плану, но все этапы выполняются в обратном порядке.
