Замена маслосъемных колпачков

Замена сальников клапанов «маслаков»

Далее приступаем к процессу непосредственной замены сальников клапанов.

Итак. Поэтапно:

• Перед снятием крышки клапанов отдаются шланги и кронштейн привода дроссельной заслонки (сняв кронштейн болты его крепления лучше завернуть обратно, чтобы они не затерялись в процессе работы);

• Отдаются две гайки крепления крышки, и крышка снимается (действуем аккуратно, чтобы не повредить резиновую прокладку «лапшу», если её не менять);

• Выкручиваются все свечи зажигания;

• Снимается крышка ремня и сам ремень ГРМ (в этом примере ремень частично изношен по краю и требуется его замена), предварительно выставив двигатель по заводским меткам. Для снятия ремня ослабляется крепление натяжного ролика, фиксируется шестерня распредвала (хорошо видно см. видео) и откручивается;

• Отдаётся крепёж крышек распредвала (начиная от середины), а также задняя торцевая крышка и вал снимается;

• С помощью медицинского шприца или груши откачиваем масло с углублений в головке блока в районе стаканов толкателей;

• Снимаются стаканы толкателей и складываются по порядку их снятия

Это важно! Так как в каждом стакане установлена регулировочная шайба, по которой выставлен зазор для соответствующего клапана их -нельзя путать местами!. Затем устанавливается планка под рассухариватель и можно приступать к снятию пружин

В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе

Затем устанавливается планка под рассухариватель и можно приступать к снятию пружин. В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе.

Предварительно под клапан, на котором производится рассухаривание, устанавливается упор через свечное отверстие под тарелку клапана. Упор можно изготовить из стального прутка диаметром примерно 5-7 мм, который загибается на конце в виде плавной дуги.

Надавив на тарелку пружины, утапливаем её и открываются сухари, которые удерживают пружины на клапане. Сухари подцепляются пинцетом и вынимаются. После снятия сухарей вынимаются обе пружины (наружная и внутренняя). Затем можно приступать к снятию сальников клапанов.

Для этого пользуемся цанговым съёмником, стараясь держать его вертикально без перекосов, так как велика вероятность подлома верхней части направляющей втулки клапана, изготовленной из хрупкой металлокерамики. При сломе направляющей придётся снимать головку блока со всеми вытекающими…

Перед установкой новых маслосъемных колпачков на ВАЗ 2114 необходимо на стержень клапана надеть пластиковую гильзу, который идёт в наборе с колпачками. Гильза предохраняет рабочую кромку сальника от повреждения, при его посадке на клапан о проточки под сухари.

Внутрь сальника добавляется капля масла перед установкой.

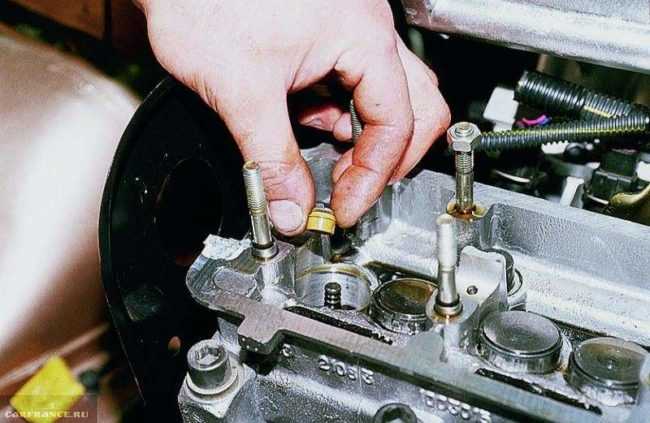

Сальник надевается от усилия руки на головку направляющей втулки и досаживается лёгкими ударами через специальную оправку до металлического стука (металл в металл), «подсказывающего» что сальник, сел на свое место. Можно проследить посадку визуально, главное надо действовать без фанатизма и все получится.

Заменив сальники на первом цилиндре, ставятся на место по порядку снятые стаканы толкателей, пружины, тарелки и сухари и клапана засухариваются опять же с применением рассухаривателя.

После установки сухарей нужно лёгким ударом молотка по торцу клапана посадить сухари на место, плюс — это гарантия того, что сухари сидят точно в проточках и не раскроются в процессе работы двигателя.

Далее операция повторяется с клапанами 4-то цилиндра. Затем вращением коленвала подводятся вверх поршня 2 и 3-то цилиндров, где в таком же порядке производится замена маслосъемных колпачков.

После замены колпачков метка (в виде риски) на маховике подводится под треугольный вырез (смотрим через лючок на кожухе сцепления). Затем все собирается в обратном порядке. Распредвал также устанавливается по метке, ставится на место ремень грм.

Перед тем, как запустить мотор коленчатый вал прокручивается на два оборота для проверки.

Если все «ОК», то устанавливается крышка клапанов вместе с резиновой прокладкой «лапшой» и все снятые детали. Затем делается, пробный запуск двигателя.

На этом заканчиваю редактировать статью. До свидания! Оставляйте комментарии, ставьте лайки. Удачи на дорогах!

А также полезно посмотреть:

Замена маслосъемных колпачков клапанов двигателя ВАЗ-21126 Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 17 мм
• Гаечный ключ накидной прямой на 13 мм
• Гаечный ключ накидной прямой на 15 мм
• Вороток под торцевую насадку
• Насадка шестигранная на вороток на 10 мм
• Насадка на вороток на 17 мм
• Домкрат винтовой
• Балонный ключ
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Шестигранный ключ на 5 мм
• Ключ трещоточный
• Удлинитель
• Головка Torx E8
• Головка на 8 мм
• Головка на 10 мм
• Высокая головка на 16 мм или свечной ключ
• Воронка
• Динамометрический ключ​
• Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
• Ключ для фиксации шкива распредвала
• Нож (или скребок)
• Штангенциркуль
• Молоток малый
• Пинцет (или намагниченная отвертка)
• Приспособление для сжатия пружин клапанов
• Приспособление для снятия маслосъемных колпачков (или плоскогубцы)
• Оправка для установки маслосъемных колпачков (или двенадцатигранная головка)

Детали и расходники:

• Маслосъемные колпачки (комплект)
• Герметик-прокладка типа LOCTITE 5910
• Герметик LOCTITE 574
• Растворитель типа 646
• Моторное масло
• Ветошь

Примечание:

Маслоотражательные колпачки клапанов заменяйте в случае появления сизого дыма из выхлопной трубы при пуске двигателя и в момент перехода двигателя с режима работы под нагрузкой в режим принудительного холостого хода (торможение двигателем), а также при повышенном расходе моторного масла в двигателе, когда видимых снаружи утечек масла не обнаружено.

1. Выполните все работы, необходимые для снятия распределительных валов, как описано здесь.

2. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

3. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана и выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление для сжатия пружин клапанов.

Примечание:

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

4. Снимите тарелку пружины клапана.

5. Снимите пружину клапана.

6. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Примечание:

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

7. Окуните новый маслосъемный колпачок в моторное масло и вставьте его в оправку.

Примечание:

При отсутствии оправки можно воспользоваться высокой двенадцатигранной инструментальной головкой подходящего размера.

8

Осторожно запрессуйте маслосъемный колпачок до упора

9. Установите пружины и тарелки пружин клапанов.

10. Сжимая пружину клапана приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Примечание:

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

11. Установите гидротолкатель клапана.

12. Аналогично замените маслосъемные колпачки остальных клапанов.

13. Соберите все детали в обратном порядке.

Примечание:

Перед установкой распредвалов не забудьте смазать моторным маслом гидротолкатели и опоры распределительных валов в головке блока, а на поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574», выполняющий роль прокладки крышки головки блока цилиндров.

При сборке не перепутайте валы: на распределительном валу впускных клапанов выполнен отличительный поясок.

Примечание:

После установки всех деталей газораспределительного механизма, не забудьте отрегулировать натажение ремня ГРМ, как указано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

• Известного в народе Вити Рейнза.
• FEBI.
• SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Меняем маслосъемные колпачки своими руками

Прежде чем приступить непосредственно к процессу, стоит отметить, что есть некоторые факторы, которые указывают на то, что эти детали износились и их необходимо заменить. Также, для замены стоит приготовить соответствующий инструмент. Если автомобилист не уверен в своих силах или не знает конструкции двигателя, то преступать к работе не рекомендуется. Лучше всего обратиться в автосервис.

Признаки замены

Существуют факторы, которые прямо или косвенно указывают на то, что маслосъемные колпачки на ВАЗ-2112 необходимо заменить. Рассмотрим, все варианты:

1. Любой автомобилист, у себя или у другого коллеги, наблюдал такое понятие как сизый дым. Именно он сигнализирует о том, что пришло время сменить эту деталь.
2. Торможение двигателя происходит достаточно долго, даже в некоторых случаях рывками.
3. Масляное загрязнение свечей, также может сигнализировать о том, что колпачки подлежат замене.
4. У ВАЗ-2112 есть свойство, при изношенных маслосъемных колпачках потреблять большое количество масла.

Рассмотрев все признаки можно перейти непосредственно к процессу подготовки и замены детали.

Инструментарий

Для замены маслосъёмных колпачков понадобится следующий инструментарий:

1. Ключ на 12.
2. Магнитный пинцет или отвертку.
3. Специальный инструмент для сжатия клапанных пружин.
4. Инерционный съемник.
5. Ветошь.

Когда весь инструментарий, подготовленный можно перейти непосредственно к процессу замены.

Процесс замены на 16-ти клапанном двигателе ВАЗ-2112

Конечно, лучше всего менять маслосъемные колпачки при снятой головке блоке цилиндров, но не каждому автовладельцу это под силу. Поэтому, рассмотрим поэтапные процесс замены без демонтажа ГБЦ. Стоит предупредить, что эта процедура не быстрая и может занять достаточно много времени, поэтому стоит планировать время заранее.

Еще одним важным нюансом является то, что потребуется установить новую прокладку клапанной крышки, об этой детали стоит побеспокоиться сразу, чтобы не бегать потом и не искать, где купить.

Итак, переходим непосредственно к самому процессу:

Демонтируем «клемму-минус» с АКБ.

Снимаем высоковольтные провода и выкручиваем свечи.

При помощи специнструмента необходимо зажать 1-й поршень, чтобы не сбились фазы газораспределения. Одним словом, выполняем процедуру, которая связана с заменой ремня — выставляем ВТМ.

Теперь необходимо демонтировать клапанную крышку, для этого выполним ряд операций написанных ниже. При обратной сборке помните, что крышку необходимо затягивать с определённым моментом и порядком болтов.

Отключаем все провода, которые идут к колодкам.

Выкрутив винты крепления, демонтируем катушку зажигания. О проверке работы катушки зажигания здесь.

Теперь, необходимо снять дроссель. Конечно, можно упростить процедуру и демонтировать только приводной трос

Если будете снимать дроссельный узел, то обратите внимание на его состояние, скорее всего, потребуется его чистка.

Откручиваем винты, и отводим в сторону фиксирующий шланг гидроусилителя.

Теперь, откручиваем винты крепления и демонтируем крышку клапанов.

Откручиваем винты крепления коромысел и демонтируем их.

Далее, необходимо при помощи специального инструмента сжать пружины, что позволит достать сухари.

Последним этапом становится перепрессовка маслосъемных колпачков.

Когда операция выполнена, необходимо провести сборку в обратном порядке.

Теперь новые колпачки установлены, и признаки неисправности должны пропасть. Стоит отметить, что опытные автослесари проводят замену, в среднем, за 8-12 часов, в зависимости от состояния двигателя автомобиля. Ценовая политика колеблется от 3500 до 5000 рублей.

Выбор колпачков

К выбору маслосъемных колпачков ВАЗ 2112 стоит относиться достаточно серьезно, поскольку именно от них будет зависеть нормальное функционирование головки блока и основного силового агрегата.

1. 2112-1007026 — оригинальный комплект маслосъемных колпачков производства АвтоВАЗ. Так, они идеально подходят на автомобиль, поскольку произведены непосредственно заводом-изготовителем. Цена комплекта — 200 руб.
2. Также, существует ряд аналогов, которые можно применять: Master-sport (825-050-FPM-SET/16/-MS), Trialli (CV057), Herzog (HL2 7026). Они также хорошо устанавливаются и имеют, необходимы заводской ресурс, указанный в мануалах по ремонту. Средняя стоимость составляет 180 — 250 рублей.

Но, как показывает практика, автомеханики останавливают свой выбор на маслосъемных колпачках производства Goetze (24-30667-01/0). Это происходит по тому, что их структура не только позволяет их легче устанавливать, но и они имеют повышенный ресурс, а также реже выходят со строя, чем даже оригинальные.

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

• Съёмник сальника.
• Приспособление для снятия сухариков.
• Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
• Оправку запрессовки новых уплотнителей.
• Комплект новых сальников.

Процедура снятия

1. Снимаем распределительный вал
2. Магнитом вынимаем из посадочных мест в головке блока цилиндров толкатели с регулировочными шайбами.
3. Чтобы установить толкатели на прежние места, маркируем их или раскладываем в порядке расположения в двигателе.
4. Выворачиваем свечу цилиндра, у клапана которого заменяем маслосъемный колпачок
5. Вставляем оловянный пруток в свечное отверстие, так чтобы его конец оказался под тарелкой соответствующего клапана.
6. Устанавливаем приспособление для рассухаривания клапанов на шпильки головки блока цилиндров.
7. Чашку приспособления упираем в тарелку пружины.  При выполнении следующей операции не поцарапайте рассухаривателем стенки посадочного отверстия толкателя в головке блока цилиндров!
8. Надавив на ручку рассухаривателя, сжимаем пружины клапана.
9. Удерживая пружины сжатыми, пинцетом извлекаем два сухаря.
10. Плавно отпускаем пружины и снимаем рассухариватель.
11. Пинцетом снимаем тарелку пружины.
12. Вынимаем наружную… …и внутреннюю пружины клапана.
13. Устанавливаем захват съемника на маслосъемный колпачок
14. Спрессовываем колпачок.
15. При необходимости вынимаем опорную шайбу пружин.

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

1. Открыть капот, отсоединить минусовую клемму аккумулятора.
2. Снять высоковольтные провода, выкрутить свечи.
3. Удалить ремень ГРМ (газораспределительный механизм).
4. Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.
5. Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Во избежание выпадения клапана в цилиндр, выворачивается свеча, а в отверстие вставляется пруток, желательно оловянный, который не повредит резьбу.

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо. Последовательность работ повторяется в том порядке, в каком извлекались детали.

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом. Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Сборка завершается подсоединением клемм аккумулятора, запуском двигателя. Мотор обязан работать без лишних шумов, если, конечно, не остались лишние запчасти.

Автор видео Сергей Тарасов

Как уже было сказано выше, требуется замена датчика давления масла, что и будет сделано в первую очередь. Состояние температуры двигателя в этом случае не критично.

Ещё несколько слов о состоянии датчика давления. При снятии защитного чехла на проводе датчика, внутри чехла находится масло, что ещё раз подтверждает версию о выходе его из строя и необходимости замены.

Для замены необходимо иметь датчик с ключом Х22. Откручиваем старый и устанавливаем новый датчик. Предварительно очистив защитный чехол от следов масла, ставим на место клемму.

Выводы

• Не рекомендуется использование отвёрток при снятии сальников, чтобы не повредить втулку.
• Снимайте обжимную пружину при надевании сальника на ножку клапана.
• Обязательно смазывать внутреннюю поверхность втулки.
• Прокручивая коленчатый вал и переходя на очередной цилиндр, не забывайте извлекать оловянный пруток из свечного гнезда.
• На головке блока в месте крайних опор распределительного вала, следует нанести герметик.

Привлекательными, востребованными уплотнителями с позиций длительной эксплуатации, считаются колпачки на основе фтор-каучука. Свидетельством тому продукция «Goetze», «Elring» с ресурсом длительной эксплуатации.
