Как снимаются колпачки
Нужно полностью снять старые элементы, прежде чем выполнять замену маслосъемных колпачков на ВАЗ-2106. Инструкция по ремонту выглядит следующим образом:
- Если замена происходит без демонтажа головки блока цилиндров, то нужно в свечные отверстия устанавливать оловянный пруток. Он позволит удержать клапан в верхнем положении. Если же вы производите замену на снятой ГБЦ, то удержать клапаны можно руками.
- Устанавливаете рассухариватель клапанов.
- Сжимаете пружину.
- Извлекаете сухари, которые находятся на проточке в верхней части ножки клапана.
- Снимаете пружину, тарелку и опорную шайбу.
При помощи плоской отвертки необходимо поддеть маслосъемный колпачок и вытянуть его. Старые элементы можно не жалеть, если не выходит, то воспользуйтесь острым шилом.
Порядок проведения замены маслосъемных колпачков
Необходимая подготовительная часть по замене маслосъемных колпачков проводится по следующему сценарию:
- Демонтируем крышку ГБЦ.
- Прокручивая коленвал, проводим совмещение рисок на приводной звездочке распределительного вала мотора с риской на крышке подшипников вала распределения работы клапанного механизма. Это даст возможность выставить позицию 1 и 4 цилиндров в верхней мертвой точке и исключить возможность выпадания клапанов при снятии установочных сухарей.
- Снимаем корпусную часть, т.н. « постель» подшипников распределительного вала вместе с изделием, обязательно фиксируем звездочку с цепью, чтобы эти детали не провалились в отдел движения цепной передачи.
- Приступаем к выполнению технологических операций по замене маслосъемных колпачков.
- Т. к. ВМТ 1 поршня выставлена, выкручиваем свечу 1 цилиндра, демонтируем приводной клапанный рычаг, снимаем пружинный элемент рычага, для чего отводим ее в боковую плоскость.
- Затем ослабляем крепеж болта-регулятора, демонтируем его с последующим помещением на его место съемника для проведения работ по сжатию пружинных элементов клапанов. Не все съемники конструктивно устроены одинаково, поэтому каждое приспособление адаптировано под различные упорные точки, для определения которых необходимо предварительно ознакомиться с инструкцией по применению приспособления.
- В посадочное место для свечи зажигания вставляем припой с оловом и канифолью для удержания клапанного элемента при проведении снятия сухарей.
- Затем съемником для сжатия приводим пружину в соответствующее состояние, при котором сухарные элементы освобождаются от крепления. Бывают случаи, когда сухари прикипают в поверхности стенки. В этом случае, необходимо постукиванием молотка по съемнику добиться их свободного положения, после чего аккуратно достать их медицинским пинцетом. На этом этапе процесс рассухаривания закончен.
- В окончании демонтажа необходимо снять пружины внутреннего и внешнего крепления, освобождаемся от ее тарельчатого элемента и стопорные шайбы.
Качественная установка маслосъемных колпачков ВАЗ 2106 проводится в следующем порядке:
- Производим монтаж зажима цангового типа на клапанный элемент и, слегка постукивая слесарным молотком, снимаем колпачок, бывший в употреблении, с ножки клапана. После демонтажа старого маслосъемного колпачка заменяем его на новое изделие и устанавливаем, предварительно произведя его смазку моторным маслом, на прежнее место с помощью оправки, действуя при этом очень аккуратно. Восстанавливаем позицию пружинных элементов и других компонентов и проводим аналогичную работу с 4 цилиндром.
- Затем производим вращение коленчатого вала для вывода 2 и 3 цилиндра в ВМТ и производим установку маслосъемных колпачков на клапанах этих цилиндров.
После финиша в установке маслосъемных колпачков опять проворачиваем коленчатый вал в начальную позицию и ставим все детали ГРМ в первоначальную позицию. Проводим монтаж всего навесного оборудования двигателя в обратном порядке, выверяем корректный зазор клапанов и устанавливаем нормальное натяжение цепной передачи.
Подготовка к работе:
Перед тем как начинать работу, рекомендуется ознакомиться с видео по замене маслосъемных колпачков на вашем автомобиле. С самого начала следует хорошо протереть верхнюю часть ГРМ, а также крышку механизма.
Чтобы было более удобно, необходимо открутить корпус воздушного фильтра, замотать пленкой либо тканью карбюратор от попадания в него посторонних предметов, влаги и грязи во время работы. Открутить свечи и убрать крышку с прокладкой.
4-й цилиндр необходимо переместить в ВМТ (верхняя мертвая точка) в такт сжатия. Для этой цели следует вращать коленчатый вал до того положения, при котором впускной и выпускной клапан 4-го цилиндра останутся в закрытом положении перед прохождением и после прохождения ВМТ. Такое нахождение поршня следует определять по расстоянию между клапанами и коромыслами.
Выяснить, в каком положении находиться поршень, можно любым стержнем, замеряя расстояние в отверстии для свечи. Также следует проверить, совпадают ли метки на звездочке и корпусе.
После снятия звездочки с распределительного вала проводим следующие действия:
- откручиваем гайки, что удерживают корпус распредвала, и снимаем его вместе с валом;
- при помощи отвертки приподнимаем прижимную пружину, с небольшим усилием вытаскиваем нажимной рычаг, выдвигаем пружину из-под стопора и выбираем наружу;
- при помощи свечного отверстия между днищем поршня и клапаном необходимо вставить мягкую проволоку, чтобы клапан не опускался в момент нажатия на пружину;
- на самую ближнюю к клапану шпильку корпуса распределительного вала следует накрутить гайку, за которую при помощи захвата цепляем специальный съемник либо конец приспособления, сделанного своими руками. Оно с обеих сторон охватывает шпильку, упираясь в нижнюю плоскость гайки, ложится на верхнюю тарелку над пружиной;
- шток клапана с сухарями пропускаются между пластинами съемника;
- нажать на рычаг приспособления, пружины должны сжаться, сухарики с тарелкой опускаются вниз, сухарики попадают в место более узкой части на штоке, а затем выходят из отверстия тарелки. Далее необходимо при помощи пинцета либо плоскогубцев выбрать их;
- если сухарик залип и не выходит при сильном сжатии пружины, необходимо легким ударом молоточка по тарелке выбить их.
Освобождаем наше приспособление и снимаем его. Затем следует выполнить следующее:
- снимаем тарелку, а затем наружную и внутреннюю пружины;
- достаем нижнюю шайбу внутренней и наружной пружины;
- при помощи плоскогубцев захватываем маслосъемный колпачок, покачивая, вытягиваем его по штоку клапана;
- устанавливаем новый силиконовый колпачок, после чего собираем клапан в обратной последовательности;
- последовательно разбираем и собираем с новыми маслосъемными колпачками клапаны 4-го и 1-го цилиндров;
- после этого, удерживая звездочку, проворачиваем коленвал до перехода в верхнюю мертвую точку поршней 2-го и 3-го цилиндров. Проводим на их клапанах аналогичную процедуру.
После всей работы собираем двигатель в обратном порядке.
Порядок сборки

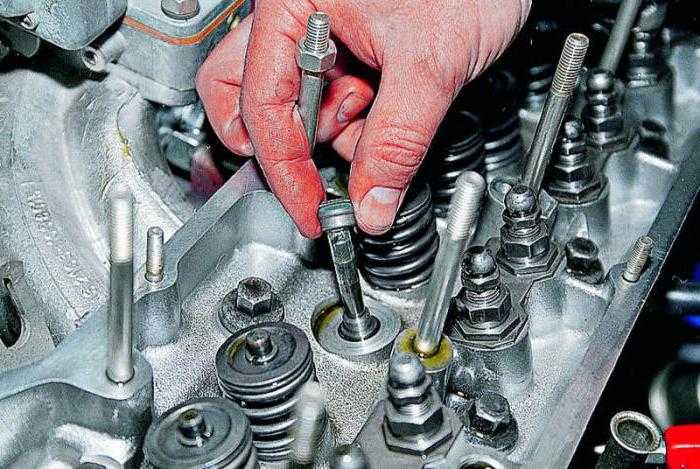

Запрессовка маслосъемных колпачков при помощи втулки
- Шток клапана, сальник и колпачок смазываются моторным маслом, на шток одевается сальником вверх соответствующий клапану колпачок. Опускается по штоку вниз, где плотно прижимается к отверстию с направляющей клапана.
- К ободу колпачка прижимается торец оправки, легким постукиванием молоточком по верху оправки, колпачок утапливается в отверстие до упора. Цена ошибки при сильных ударах, повреждение сальника или колпачка, придется их заменить. Пружины ставятся в обратном разборке порядке.
Внимание! После установки пружин и снятия приспособления для сжатия пружин, нужно из свечного отверстия убрать пластину и постучать молотком по торцу штока, чтобы сухарики сели на свое место
Делать это нужно осторожно, если сухарики неправильно стоят, пружины могут выскочить
Порядок закручивания гаек крышки распределительного вала
Крышка распределительного вала, как того требует инструкция, прижимается динамометрическим ключом усилием 8кг/м. затягиванием гаек в требуемой последовательности.
