Снятие и замена лампы ближнего и дальнего света ВАЗ , ,
Еще один, за свечение лампы ближнего света в правой фаре. Четвертый, отвечает за работу контрольный лампы, а также лампы дальнего света правой фары. Для этого, вы должны проделать следующие действия: Производим отсоединение колодки с проводами. Демонтируем пружину, которая отвечает за крепление лампочки. Проворачиваем держатель лампочки и вытаскиваем. Меняем старую лампу на новую, если конечно она нерабочая. Если же в процессе разборки, вы обнаружите, что лампочки целы, то вам следует проверить оба реле.
Проблемы с ними могут быть по двум основным причинам: Вы можете попробовать прочистить реле, а если это не поможет, то произвести его замену. Если в ходе проверки, обнаружится, что предохранители, лампочки и реле исправны, то вам следует провести проверку надежности соединения проводов в колодках.
Также, обязательно проверьте, есть ли крепление проводов системы освещения на массу. Один из таких проводов расположен слева от аккумуляторной батареи, рядом с воздухозаборником. Второй провод расположен справа от аккумуляторной батареи, рядом с адсорбером. Кроме описанных выше причин плохого освещения дорожного полотна ближним светом, могут быть. Так, например, может произойти банальное запотевание рассеивателя света в фарах.
Чаще всего это происходит из-за того, что вследствие нарушения герметичности стекла фары, внутрь нее попадает вода.
Технология замена лампочки ближнего света на ВАЗчерез снятие блока фары Если вы определили, что причина плохого освещения дорожного полотна в режиме ближнего света заключается в лампочке, то вам следует произвести ее замену.
Для этого, вы можете демонтировать блочную конструкцию фары. По другому добраться до крепежной гайки блока фары у вас не получится. В дальнейшем, технология замены лампы ближнего света достаточно простая. С инструкцией по как заменить лампочку ближнего света ВАЗ вы можете ознакомиться ниже: Снимаем клемму минуса с аккумуляторной батареи.
Отсоединяем от бока фары два подходящих к ней штекера.
Как заменить лампочку ближнего света ВАЗ
Если помимо лампочек, отвечающих за ближний свет, вам нужно заменить и лапочки, отвечающие за дальний свет, а также лампочки габаритных огней, то вы должны открутить вторую крышку блока фары. После чего, следовать представленной ниже инструкции: Произведите отсоединение электрического провода от лампочки, отвечающей за дальний свет. Демонтируйте лампочку, отвечающую за дальний свет. Отсоедините электрический провод от лампочки, которая отвечает за габаритные огни и выньте ее вместе с патроном.
Извлеките лампочки и поставьте на их место новые, после чего произведите сборку в обратном порядке. После замены лампочек в фарах вашего автомобиля, для того, чтобы безопасно передвигаться по дорогам, вам необходимо произвести регулировку интенсивности освещения, а также угла падения света. Чтобы это сделать, воспользуйтесь ниже следующей инструкцией: Найдите горизонтально ровную площадку и установите в пяти метрах перед транспортным средством экран. Посадите помощника на переднее сидение, или же положите на него груз, вес которого должен быть около семидесяти пяти килограмм.
Проводим на экране две линии. Одна из них должна быть на высоте в шестьдесят сантиметров, а вторая на семьдесят пять сантиметров ниже первой.
Теперь на экран нужно нанести еще три линии. Одна из них должна быть осевой. Оно должна быть расположена строго по центру между фарами. Две другие, должны быть расположены точно по центру фар.
Как заменить лампу в основной фаре на ВАЗ 2108-ВАЗ 21099?
Расстояние от них до осевой линии должно составлять пятьсот пятьдесят четыре миллиметра. Теперь, переместите ручку гидрокорректора фар в то положение, при котором на них подается минимальная нагрузка. Прикройте одну из фар заслонкой из картона.
Процесс замены
Чтобы заменить фары ближней оптики, которые не горят в вашем ВАЗе 2108, 2109 или 21099, и поставить новые лампы, для начала приготовьте отвертку на 10. После этого:
- Отсоедините питающие провода от блока фар ближнего освещения, а также поворотников.
- Нажмите на фиксаторы гидрокорректора. Это позволит повернуть его против часовой стрелки и вынуть, потянув на себя.
- Снимите сам блок. Для этого открутите по 2 гайки с левой и правой стороны отверткой на 10. Вы сможете снять блок вместе с корпусом поворотника.
- Отсоедините корпус поворотника от демонтированного блока. Для этого открутите от него 2 болта.
Замена лампочек на ВАЗ 2100
После этого вы сможете поставить вместо неработающих фар новые. Чтобы проверить, какие части фары не работают, снимите контактную плату и протрите внутреннюю поверхность изделия. Если поврежден блок, его нужно полностью менять. Замените уплотнительную прокладку, если она рассохлась или оборвалась. После установки новой лампочки или других компонентов системы освещения настройте новую оптику, чтобы обеспечить оптимальную дальность световых пучков.
Поменять лампочку ближнего света на ВАЗ 21099
ВИДЕО: КАК ЗАМЕНИТЬ ЛАМПЫ БЛИЖНЕГО/ДАЛЬНЕГО СВЕТА НА ВАЗ 21015
Ближний свет ВАЗ, должен освещать дорожное покрытие, чтобы водитель мог видеть находящихся на небольшом расстоянии участников дорожного движения.
Снятие и замена лампы ближнего и дальнего света ВАЗ 2108, 2109, 21099
Ближний свет горит несколько ассиметрично — при правостороннем движении левая часть дороги освещается чуть хуже. На нем размещены другие элементы освещения. В роли источника освещения выступают галогенные, газоразрядные и прочие виды ламп; отражателя.
Формирует пучок света и может иметь параболическую или другую форму. Состоит из пластика, и для создания отражающего эффекта на него наклеивается тонкий слой алюминия; рассеивателя. Отвечает за пропуск светового потока и преломляет его, а также защищает освещение от внешних воздействий.
Замена лампы ближнего и дальнего света на ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115
Изготавливается из стекла или пластика; контактной платы ламподержателя ; уплотнительной прокладки. Располагается между кузовом авто и блоком фары. При эксплуатации системы освещения автомобиля ВАЗи водитель может столкнуться с тем, что фара не горит.
Это обусловлено тряской во время езды или скачками напряжения.
Для починки системы освещения вам достаточно будет заменить лишь сам предохранитель, который можно найти по схеме, представленной на крышке блока; перегорают лампочки; приходит в неисправное состояние реле ближнего света; окисляются контакты предохранителей; происходит деформация гнезд фиксаторов рычага переключателей света фары; заедает механизм рычага.
Поломка может сопровождаться отсутствием работы системы освещения или же ее некорректной работой. Даже если у вас сломалась только одно фара левая или праваяэто уже значительно снизит видимость и повысит вероятность ДТП.
Чтобы это сделать, нужно знать, какие именно составляющие системы освещения можно поставить на ВАЗ Виды ламп Все лампочки, которые можно поставить в ВАЗиделятся на 2 категории: Ставятся для передних левой и правой фары для освещения дороги впереди; модели дополнительного освещения.
Представлены габаритными огнями, стоп-сигналами и другими неосновными источниками света.
Виды автомобильных ламп Обыкновенные лампочки накаливания, которые используются в ВАЗебывают следующих типов: Являются галогенными, снабжены 2 спиралями ближнего и дальнего освещения, имеют цоколь Н4. Обычно горят в передних фарах авто.
Одни из самых популярных фар в ВАЗах. Ставятся в стоп-сигналы, поворотники, задние фонари. Для замены есть разные светодиодные аналоги; А 10 Вт.
Помимо ламп накаливания, в ВАЗе широко используются светодиоды в качестве выгодной замены. Светодиодные источники освещения в несколько раз более долговечные, ярче светят обеспечивая при этом холодное свечениепродаются с различными цоколями.
Форма поиска
Процесс замены Чтобы заменить фары ближней оптики, которые не горят в вашем ВАЗеилии поставить новые лампы, для начала приготовьте отвертку на Отсоедините питающие провода от блока фар ближнего освещения, а также поворотников.
Нажмите на фиксаторы гидрокорректора. Это позволит повернуть его против часовой стрелки и вынуть, потянув на. Для этого открутите по 2 гайки с левой и правой стороны отверткой на Вы сможете снять блок вместе с корпусом поворотника.
Замена лампочек на ВАЗ После этого вы сможете поставить вместо неработающих фар новые. Чтобы проверить, какие части фары не работают, снимите контактную плату и протрите внутреннюю поверхность изделия.
Замена ламп фар на автомобиле ваз 2108, ваз 2109, ваз 21099
Если поврежден блок, его нужно полностью менять. Замените уплотнительную прокладку, если она рассохлась или оборвалась.
После установки новой лампочки или других компонентов системы освещения настройте новую оптику, чтобы обеспечить оптимальную дальность световых пучков. Как часто Вы моете машину?
Какие лампочки поставить в фары ВАЗ 2109
Передние фары на ВАЗ 2109, впрочем, как и в моделях 2108 или 21099, выполняются в едином корпусе, который объединяет в себе следующие световые приборы:
- ДХО;
- ближний свет;
- дальнее освещение;
- габариты;
- поворотники.
Ближний свет ВАЗ 2108, 2109, 21099 должен освещать дорожное покрытие, чтобы водитель мог видеть находящихся на небольшом расстоянии участников дорожного движения. Ближний свет горит несколько ассиметрично — при правостороннем движении левая часть дороги освещается чуть хуже.
Фара ваз 2114 очень похожа на фары ваз 2109 и состоят из:
- пластикового корпуса. На нем размещены другие элементы освещения. В роли источника освещения выступают галогенные, газоразрядные и прочие виды ламп;
- отражателя. Формирует пучок света и может иметь параболическую или другую форму. Состоит из пластика, и для создания отражающего эффекта на него наклеивается тонкий слой алюминия;
- рассеивателя. Отвечает за пропуск светового потока и преломляет его, а также защищает освещение от внешних воздействий. Изготавливается из стекла или пластика;
- контактной платы (ламподержателя);
- уплотнительной прокладки. Располагается между кузовом авто и блоком фары.
При эксплуатации системы освещения автомобиля ВАЗ 2108, 2109 и 21099 водитель может столкнуться с тем, что фара не горит.

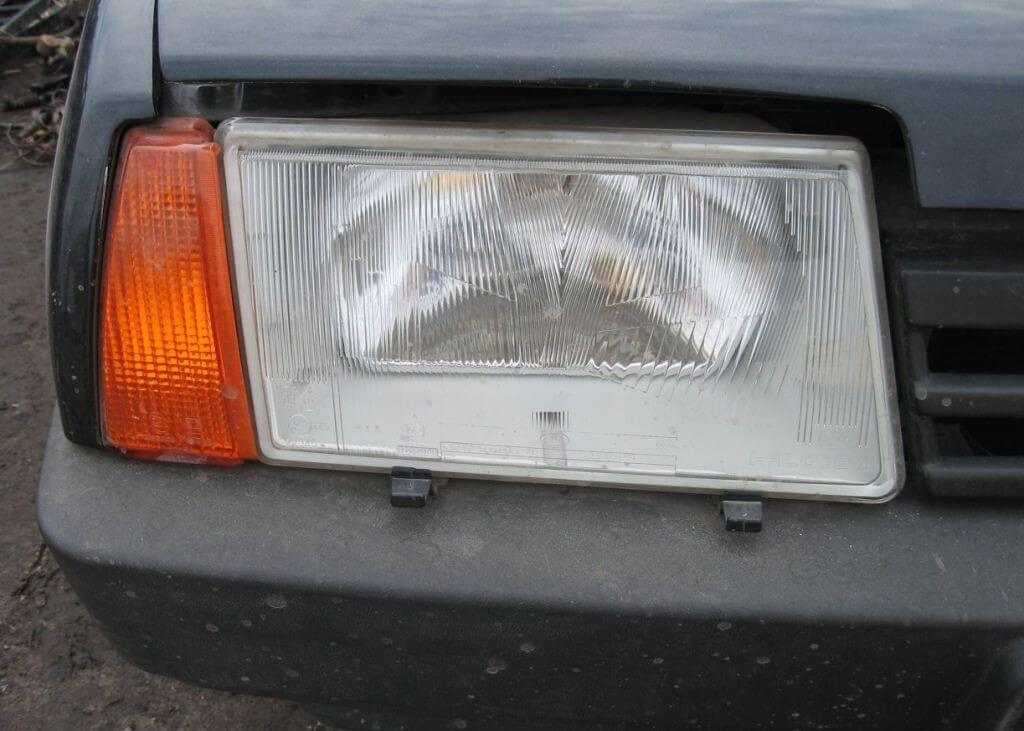

Передняя фара ВАЗ 2109
Нужен ли какой-либо инструмент для замены ламп?
Что касается инструмента и других приспособлений, то здесь ничего такого не нужно. Все делается в прямом смысле этого слова — своими руками. Единственный крепеж лампы — это металлическая защелка, которая также освобождается легким движением руки.
Итак, первым делом необходимо открыть капот автомобиля и с внутренней стороны снять резиновую заглушку, под которой находится лампочка ближнего света, ну или дальнего — в зависимости от того, что именно нужно заменить. Выглядит эта резинка следующим образом:

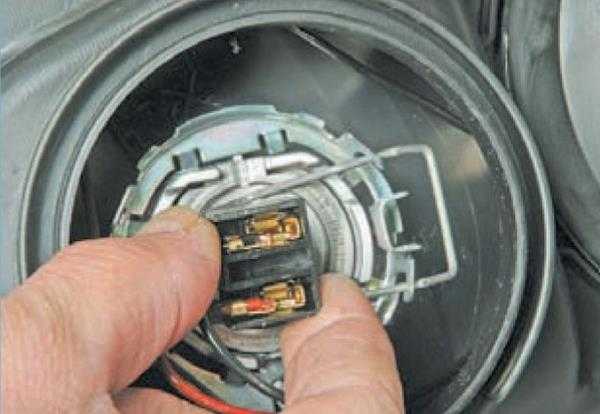

После чего мы получаем полный доступ к лампочке. Но предварительно необходимо отсоединить провода питания на ближний свет:
Далее нужно отвести в стороны края металлического фиксатора и поднять его вверх, тем самым освободив лампу:
И теперь лампа на Приоре полностью становится свободной, так как большее ее ничего не держит. Можно аккуратно ее вынимать из посадочного места, взявшись рукой за цоколь:
Замена ламп наружного освещения ваз 2108
Замену ламп наружного освещения ваз 2108 производят в случае, когда лампы перегорают.

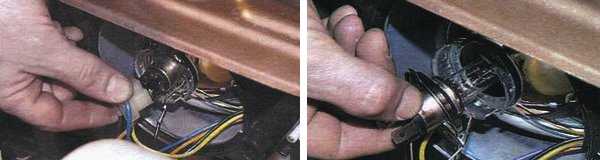

Замена ламп передних фар. На автомобиле установлены галогенные лампы ближнего и дальнего света
При замене необходимо соблюдать осторожность и не брать руками за стеклянную колбу, так как пальцы оставят жирные следы на стекле, что в свою очередь приведет к быстрому перегоранию лампы. Если вы все таки взялись за стекло, то поверхность необходимо протереть чистым спиртом
Для замены ламп необходимо:
- Отсоедините минусовую клемму аккумуляторной батареи.
- Повернув против часовой стрелки пластиковую крышку корпуса фары снимите ее.
- Отсоедините от лампочки колодку с проводами.
- Отожмите пружинные фиксаторы лампы и выньте ее из блока фары.
- Установите новую лампу в обратной последовательности.
Замена ламп передних габаритных огней. Выполняется следующим образом:
- Лампочки габаритных огней расположены в блоке передних фар.
- Провернув против часовой стрелки пластиковый колпак блока снимаем его.
- Извлекаем патрон с лампой из посадочного гнезда и провернув лампочку немного против часовой стрелки, чтобы фиксатор вышел из зацепления с патроном, снимаем ее.
- Произведите замену и установите новую в обратной последовательности.
Замена ламп передних указателей поворотов.
- Замена ламп так же осуществляется в подкапотном пространстве автомобиля.
- Отсоединяем колодку с проводами от патрона, который далее немного провернув вытаскиваем из корпуса поворотника.
- Извлекаем лампочку и меняем ее на новую. После чего устанавливаем на место.

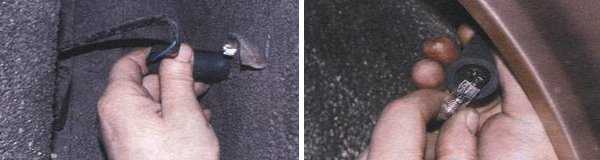

Замена ламп боковых повторителей.
- Боковые повторители расположены на передних крыльях. Для их замены необходимо снять защитные подкрылки, если такие установлены на автомобиле.
- Для удобства проведения работ, необходимо повернуть колеса в крайнее положение в сторону противоположной ремонтируемой стороны.
- Снимаем резиновый кожух с патроном с повторителя. Извлекаем лампочку и меняем ее на новую.
Замена ламп задних фонарей.
- Прежде всего в багажном отделение необходимо снять заднюю декоративную обивку.
- После чего отворачиваем пластмассовые держатели крышки фонарей и снимаем их.
- Далее необходимо снять плату. Отсоединяем от нее колодку с проводами и отжав пластмассовые защелки, снимаем плату.
- Вынув ее из корпуса фонаря, производим замену перегоревших ламп. Заодно очищаем все от пыли. Меняем лампы и собираем в обратной последовательности.
Замена фонарей освещения номерного знака. Фонари встроены в крышку багажника. Крепятся с помощью защелок. Для их замены необходимо:
- Аккуратно с помощью плоской отвертки обмотанной материалом, чтобы не поцарапать лакокрасочное покрытие, поддеваем корпус фонаря и извлекаем его из посадочного места.
- Отсоединяем от корпуса фонаря провода и снимаем резиновый грязезащитный чехол.
- Отжимаем с помощью тонкой отвертки контакты, удерживающие лампочку и извлекаем ее. Замените лампочку и произведите сборку в обратной последовательности.
