Замена щеток генератора лада granta cross

Замена генератора

Практически каждый владелец Лады Гранты знает о том, что штатный генератор нередко выходит из строя. И убедиться в этом можно, начав эксплуатацию данного автомобиля. Причина выхода из строя кроется в недоработанной конструкции, о которой знают производители и которую они же не хотят исправлять.

Обычно из строя выходит не сам генератор, а его опорные подшипники или щетки, в результате чего во время поездки возникает посторонний шум и неприятный скрежет трущихся друг о друга деталей. Также стоит отметить, что практически во всех моделях Lada Granta генератор расположен в моторном отсеке с левой стороны.

Чтобы устранить раздражающий звук и в принципе избавиться от проблемы, потребуется выполнить демонтаж генератора, провести диагностику устройства и системы, а также при необходимости выполнить замену изношенных элементов или всего генератора

При просмотре важно обращать внимание на электрическую и механическую составляющие

Процедура замены генератора зависит напрямую от комплектации автомобиля. Однако в любом случае процесс подразумевает проведение подготовительных работ и основных. Подробное описание замены для каждой комплектации Лада Гранта представлено ниже.

Ремонтно-профилактические работы

В заключении рассмотрим некоторые действенные меры по профилактике и самостоятельному ремонту генератора, ведь при наличии желания вы сможете без особых трудностей воплотить их в жизнь.

Ремонтно-профилактические мероприятия заключаются в следующем:

Сначала откручиваются крепежные болты, затем оттяните фиксатор, и выведите вывод обмотки статора

Аналогично отстыковываются остальные выводы, после чего отворачивают гайку силового болта, и от генератора отсоединяется выпрямительный блок;
Визуально осмотрите статор, обратив особое внимание на следы износа либо механических повреждений;
Не забывайте контролировать роторные и статорные обмотки на наличие обрыва или короткого замыкания на корпус;
Также периодически рекомендуется проверять исправность диодов при помощи мультиметра.
Любое отклонение показателей от нормы свидетельствует о неисправности выпрямительного блока и необходимости его замены;
Периодически осматривайте подшипник, не забывайте проверять, легко ли он вращается. При обнаружении на нем потеков смазки либо повреждений деталь замените.

Перечисленные выше мероприятия позволят ощутимо увеличить срок эксплуатации генератора вашей машины.

Установка брызговиков на Ладу Гранту
Как убрать треск, хруст и скрип от педали сцепления на Лада Гранта
Шумоизоляция багажника на Лада Гранта
Установка датчика наружной температуры на Лада Гранта
Установка плафона салона Лада Калина в Лада Гранта
Замена топливного фильтра на Лада Гранта

Замена щеток на генераторе БОШ (F000 BLO 652)

Подготовительный этап

Инструменты, материалы.

• комплект автоключей;
• ветошь;
• дополнительное освещение;
• бокорезы, плоскогубцы;
• новые щетки с прижимными пружинками от ВАЗ 2110;
• жидкость для удаления наслоений WD– 40.

Последовательность действий при замене щеток на генераторе:

1. В точности повторяем вышеописанные шаги по разбору преобразователя со штатного места.
2. Отвинчиваем тыльную часть, снимаем щетки в сборе с диодным мостом.

Водителю на заметку! В модификации БОШ диодный мост генератора обжимается по периметру металлическими петлями (всего – 6). Аккуратно разводим их плоскогубцами, снимаем диодный мост.

1. Головкой на «8» выкручиваем четыре болта, снимаем токосъемные кольца.
2. Медицинским скальпелем отсоединяем обмотку от ротора.
3. Заменяем токосъемные кольца.

Токосъемные кольца

1. Головкой на «17» запрессовываем подшипник, стягиваем болты.

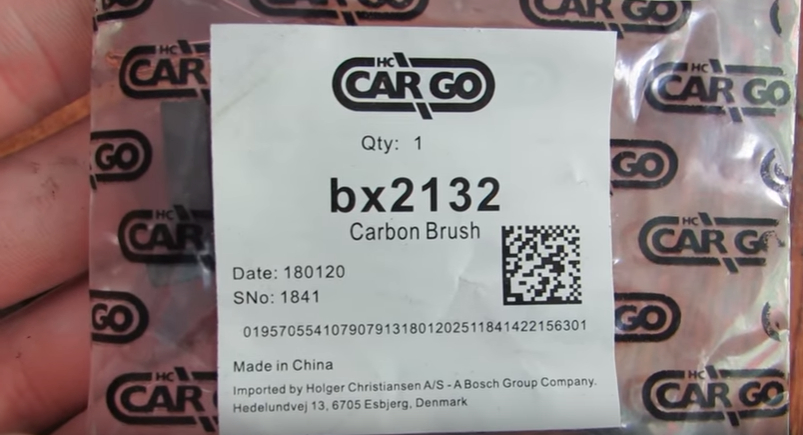

2. Покупка оригинальных щеток от БОШ обойдется в 1000 – 1500 рублей, заменим их отечественными аналогами. Поддеваем верхний черный колпачок, видим два контакта с концами щеток на реле, рассоединяем их.

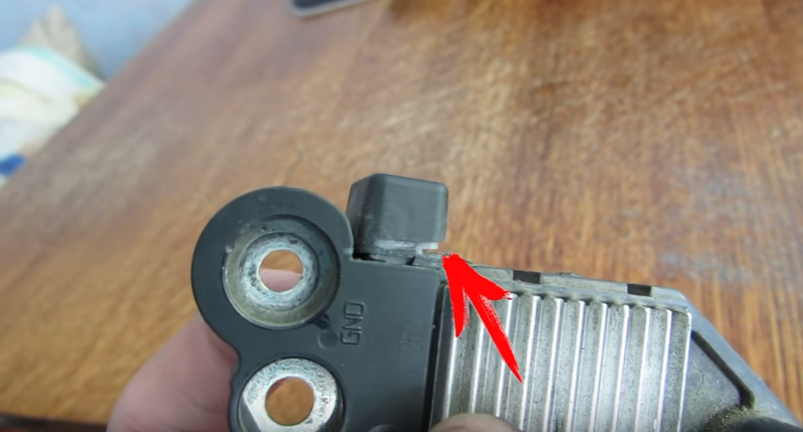

Концы щеток на реле

Верхний черный колпачок

1. Зачищаем, обезжириваем, протираем контакты.

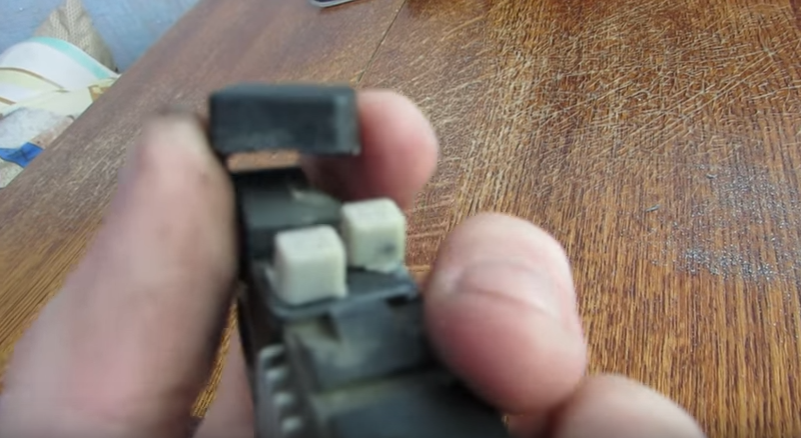

2. Переворачиваем реле, штатные щетки выпадают вместе с пружинками.

1. Вставляем новые в щеточный механизм, обрезаем излишки провода, припаиваем концы к усикам.

Припаиваемые концы

1. Наносим герметик на поверхность контактов с целью изоляции проводки.

1. Склеиваем пластиковый колпачок.

Алгоритм проверки регулятора напряжения на автомобиле Лада Гранта

1. Глушим двигатель, открываем капот, снимаем резиновый защитный чехол с силового кабеля преобразователя. Подключаем «плюс» вольтметра (клемма «В+»), минус на кузов, корпус генератора.
2. Запускаем мотор, активируем фары, дальний, ближний свет.
3. Спустя 10 минут работы мотора измеряем напряжение в цепи. Оно должно быть равно 14.0 – 16.0 В. Это стандартные допуски, указанные в руководстве по эксплуатации. Нарушение диапазона указывает на поломку, неисправность генератора.
4. Исправность работы конденсатора проверяем мегомметром со шкалой от 1 до 10 Ом. Подключаем клеммы к конденсатору. В исправном состоянии последний должен тяготеть к бесконечности. В противном случае поломка, некорректная работа.

Диагностика и замена регулятора напряжения на Ладе Гранте

1. Проверяем легкость перемещения щеток внутри щеткодержателя. Выступ за пределы основы должен быть не более 5.0 мм. Увеличение (уменьшение) недопустимо. В первом случае это приведет к скорому износу, во втором — к нестабильной работе, слабой силе тока в цепи.

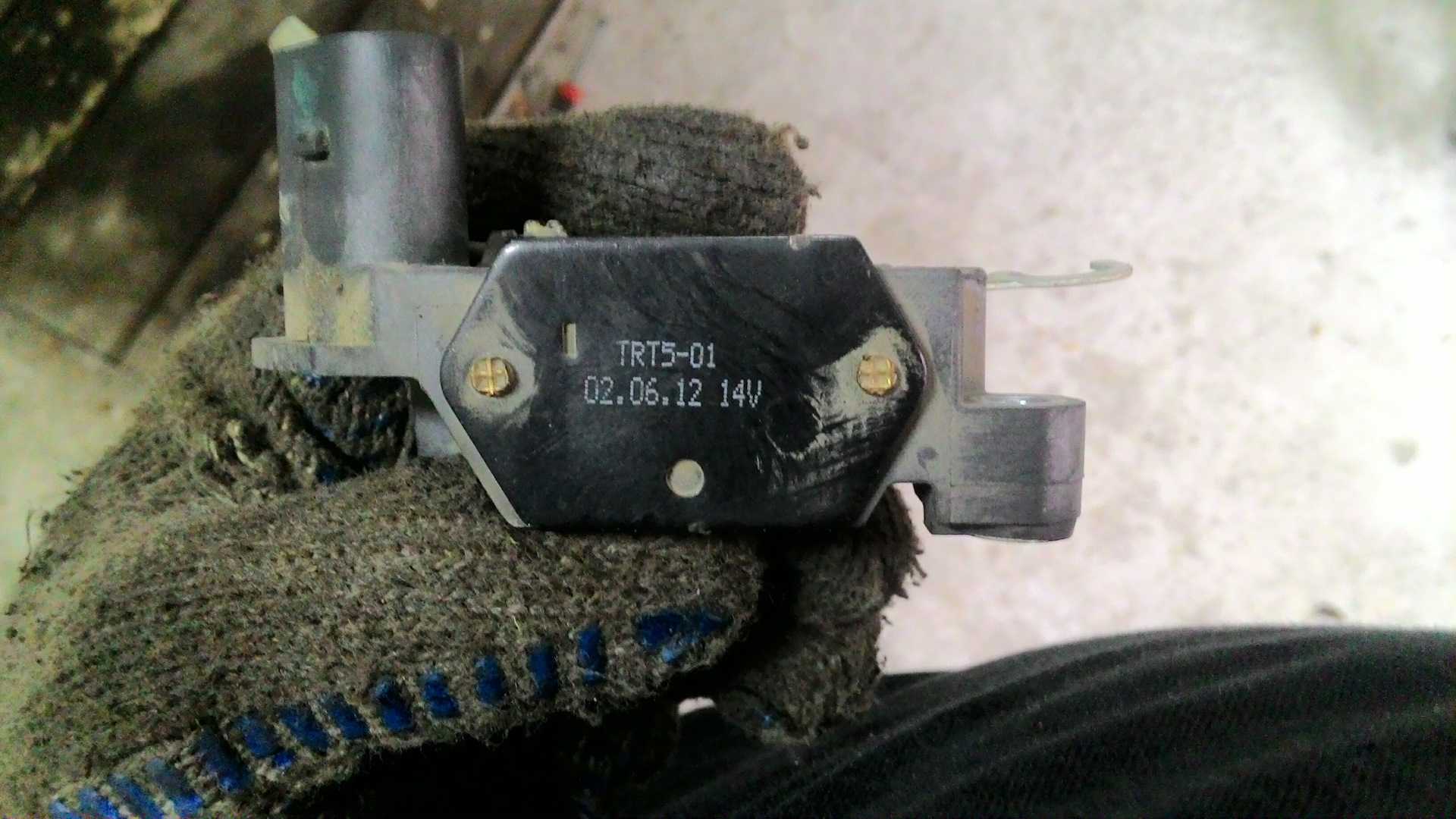

Регулятор напряжения

1. Подключаем контрольную лампу на 12 В к щеткам, подаем напряжение на плюсовую клемму. В это время минус заводим на массу щеткодержателя. В исправном состоянии контрольная лампа горит.
2. Подаем напряжение на цепь 15 – 16В контролька гаснет. Если контролька продолжает гореть, не горит вообще, то регулятор неисправен.

№	Название	Адрес
1.	«РемЗона»	г. Москва, Волгоградский пр-т, д.32, к.13 7 (495) 649-71-62
2.	«Агрегатный центр»	г. Москва, Беломорская улица, дом 40 7 (495) 601-92-51
3.	«Piter Start»	г. Санкт-Петербург, пр. Александровской Фермы, д. 29вг
4.	«Евромобиль»	191186, г. Санкт-Петербург, Невский проспект, 11, офис 44. Телефон: +7 (812) 425-30-37
5.	«STARTEROK»	4080 УКРАИНА, г. КИЕВ, УЛ.НОВОКОНСТАНТИНОВСКАЯ,8
6.	«АВТО-ГЕНЕРАТОР»	г. Киев ул. Изюмская, 5ул.

Лада Гранта с кондиционером

Если речь идет о замене генератора в Гранте с кондиционером, то это немного усложняет проведение работ, но даже здесь все можно выполнить своими руками. Подготовительный этап ничем не отличается от предыдущих. Основной этап подразумевает выполнение следующих шагов:

• Установку автомобиля в ремонтную зону.
• Откручивание крепежных элементов преобразователя с одновременным вывешиванием передней части машины.

• Выкручивание болтов, отвечающих за фиксацию колеса, и демонтаж правой конструкции.
• Выкручивание натяжного ролика через проем в колесе крепления, сдерживающего подушку двигателя.

• Использование домкрата до тех пор, пока не будет открыт доступ к генератору.
• Выполнение описанных ранее действий по демонтажу конструкции.

Таким образом, единственное отличие заключается в том, что демонтаж выполняется с другой стороны. После этого владельцу Lada Granta останется провести профилактику устройства и поменять по необходимости генератор на новый.

В конце следует сказать что генератор – важный элемент конструкции любого автомобиля, в том числе и Lada Granta, без которого его эксплуатация не представляется возможной. Поэтому необходимо следить за его состоянием и при необходимости проводить замену.

Инструкция по снятию генератора

Начнем с описания процесса снятия генератора с не оснащенного кондиционером восьмиклапанного автомобиля. Начать нужно с отключения «массы» от АКБ, для чего снимается минусовая клемма (данную манипуляцию требуется проводить при снятии данного агрегата с любой модификации Гранты, это поможет избежать короткого замыкания). Далее действия выполняются в следующем порядке:

• откручиваются болты, на которых крепится защита мотора, после чего она снимается;
• от генератора отстыковывают колодку с проводами;
• после демонтажа защитного колпачка гайки, держащей силовой привод, сама гайка откручивается, а провод отсоединяется от генератора;
• далее откручивается верхняя крепежная гайка генератора, и агрегат отжимается с помощью монтажной лопатки, попутно извлекается и верхний крепежный болт;
• откручивается нижняя крепежная гайка, генератор аккуратно отодвигается от двигателя, а находящийся внизу крепежный болт извлекается наружу;
• генератор смещается к правому брызговику, с его шкива снимается ремень, сам генератор вытаскивается наружу;
• завершает процесс снятие ремня со шкива коленвала.

Теперь рассмотрим аналогичный процесс, проводимый на шестнадцатиклапанной Гранте без кондиционера. Такие машины оснащаются натяжителями ремня, а потому описываемая работа имеет некоторые отличия. Итак:

• для начала откручиваются крепежные болты, а от вывода «D» отсоединяется колодка;
• потом снимается колпачок, закрывающий вывод «В+»;
• далее откручивается держащая проводной наконечник гайка и ослабляется гайка, держащая планку натяжения;
• регулировочный болт натяжного механизма проворачивают против движения часовой стрелки, попутно ключом на 10 ослабляется натяжение ремня;
• генератор сдвигается к мотору, а ремень снимается со шкивов;
• затем выкручивают и извлекают болт регулировки натяжного механизма, проводится демонтаж натяжной планки;
• откручивается находящая внизу крепежная гайка;
• снимается дистанционная втулка, после чего расположенный внизу крепежный болт извлекается наружу;
• в заключении снимите натяжную планку и извлеките генератор наружу.

Теперь перейдем к описанию процесса снятия генератора с автомашины, оснащенной кондиционером. Поскольку устанавливаемые на Грантах устройства кондиционирования функционируют от ремня генератора, их необходимо аккуратно отводить в сторону, после чего можно приступить уже непосредственно к самому снятию.

Для успешного проведения этой процедуры необходимо последовательно произведите следующие действия:

для начала все болты, которые держат подушки и кронштейн, обрабатывают средством WD-40;
затем крепежные болты откручиваются, а защита демонтируется;
после того, как WD-40 начнет действовать, откручивают гайку кронштейна;
домкрат устанавливается впереди автомашины, справа, при этом болты, держащие ее правое переднее колесо, ослабляют;
поднимите домкрат, вывесив при этом колесо, а затем снимите его с автомашины;
далее производится демонтаж натяжного ролика, затем откручивают болты, которыми фиксируется подушка;
машину осторожно опускают, вывесив ее (таким образом, подушка смещается к мотору, открывая прямой путь к генератору).

На заключительном этапе работы вам потребуется произвести снятие генератора, воспользовавшись одной из вышеописанных методик.

Если требуется заменить ролик или щетки?

Когда во время работы мотора владелец Лада Калина слышит отчетливый «шелест», доносящийся от вращающегося ролика натяжного узла, то потребуется выполнить детальный осмотр данного элемента и при потребности заменить.

Для осуществления указанной ремонтной операции рекомендуется запастись обычными ключами и отверткой с наконечником плоского профиля. Все манипуляции по замене не вызывают затруднений, поэтому действуем уверенно.

1. Сначала прибегаем к ослаблению степени натяжения ремня. Для этого выкручиваем шток.
2. Обозначенной отверткой аккуратно поддеваем протекционный колпак ролика и вывинчиваем болт, удерживающий подшипник.
3. С отработавшего собственный ресурс ролика извлекаем втулку совместно с шайбой (они необходимы для установки в комплексе с новым изделием).
4. Вся сборка монтируется на положенное место и фиксируется болтом.
5. Натягиваем ремень и пускаем мотор. Убеждаемся в корректном функционале нового изделия.

Одним из факторов, характеризующих слабую зарядку АКБ, является износ щеток генераторной установки. В целях устранения этого негативного аспекта потребуется замена щеток генератора. Для мониторинга состояния потребуется их демонтаж. замена щеток генератора доступна как на снятой генераторной установке, так и на установленной на авто Лада Калина.

С целью достижения безопасности работ и исключения риска замыкания в цепи, перед ремонтной манипуляцией потребуется обесточить сеть от АКБ (снимаем клеммы). Теперь необходимо демонтировать протекционную крышку и извлечь штекер. Выполнять это удобно с помощью ранее обозначенной отвертки.

В завершающей стадии процесса откручиваем болты, после чего извлекаем сам регулятор с присутствующими на нем щетками. Замена щеток генератора завершена. Оценка износа щеток производится путем замера их высоты. Этот параметр не должен быть менее 5 мм. Если щетки стерлись, то заменяем их и регулятор в комплекте.

Выбор комплектующих

До недавнего времени на выпускаемых Волжским Автозаводом Грантах устанавливались генераторы КЗАТЭ 115А с номинальным напряжением 14 В и максимальной силой электротока 115 А. Нередко автовладельцы жаловались на низкое качество диодных мостов этих агрегатов, также возникало немало других вопросов, к примеру, касающихся качества его сборки.

Куда более надежным, а теперь и самым распространенным генератором является Bosch на 135 Ампер, которым на протяжении последних нескольких лет и оснащаются все Гранты. Такие генераторы стоят примерно 5 000 руб., однако не имеют никаких серьезных нареканий в плане качества. Подойдет Гранте и достаточно мощный агрегат 9402.3771-06 с максимальной силой тока в 90 А. Он предназначен для установки на автомашины ВАЗ-1117-1119 «Калина», его примерная цена – от 4 000 руб. и выше.

Отдельно стоит сказать о ремнях генератора. Их рекомендованный срок эксплуатации на Грантах аналогичен периоду гарантийного обслуживания машины, но, как показывает опыт, разрыв ремня происходит спустя примерно 5 000 км пробега. Однако, профилактика разрыва ремня вполне реальна, этому способствуют регулярные проверки его состояния, в идеале проводимые перед каждым выездом. Ремень не следует слишком перетягивать, но не должен он и сильно провисать. В норме при нажатии на него ремень слегка продавливается, а при попытке переворота – без проблем переворачивается на ребро.

Также владельцу Гранты важно не упустить сам момент замены. Понять, что возможный разрыв ремня близок не трудно – он начинает издавать свистящие звуки при непрогретом моторе и в сырую погоду

Если же подобная проблема настигла вас в дороге, проверьте степень натяжения ремня – довольно часто его нужно лишь немного подтянуть, после чего вы сможете спокойно ехать дальше. Но заменить такой ремень все равно придется.

Обгонная муфта

Обгонной муфтой называют механизм, предотвращающий передачу от ведомого к ведущему валу крутящего момента при слишком быстром вращении первого. Нужно ли оснащать таким устройством Гранту? Попробуем разобраться.

Как известно, мотор выдает крутящий момент рывками – при сгорании топливной смеси коленчатый вал начинает ускоренно вращаться, после чего наступает замедление. Также ускоренный износ провоцирует и сам генератор, что обуславливается инертным вращением якоря. В итоге ремень оказывается под воздействием все время дергающих его сил, что значительно сокращает срок его эксплуатации. Для предотвращения таких явлений и устанавливаются обгонные муфты. К ее плюсам относят способность значительно снижать негативное инертное влияние и обеспечивать тишину и минимум вибраций при работе мотора.

Процесс ее установки несложен. Сначала снимают сам генератор (согласно приведенной выше инструкции), после чего снимается генераторный шкив. Для этого шкив фиксируют разводным ключом, а затем выворачивают гайку ключом на 24.

Затем устанавливают муфту, предварительно обработав резьбу и посадочное место графитовой смазкой. Установив деталь на положенное место, закрутите гайку спецключом. Завершает работу установка генератора. Весь процесс замены занимает примерно полтора часа.

Рекомендации по выбору

Рассмотрим несколько производителей изделий:

1. Бескаркасные Bosch Aerotwin. Изделия бельгийского производства оснащаются родным креплением, основным преимуществом является долгий ресурс эксплуатации, а также аэродинамичность и отсутствие посторонних звуков при работе.
2. SWF VisioNext — также относятся к бескаркасному типу, оснащаются креплением типа крючок. Изделия производятся компанией Валео, которая также выпускает многие другие виды комплектующих и деталей для авто.
3. Каркасные щетки Bosch Twin Spoiler. Размеры подходят под штатные стеклоочистители Гранты. Несмотря на то, что изделия каркасные, они достаточно надежны и обладают долгим сроком службы.
4. Champion Aerovantage. Этот производитель достаточно долгое время присутствует на рынке, за это время он смог завоевать доверие многих наших соотечественников. Изделия относятся к премиум сегменту рынка, оснащаются стальным каркасом.

Цена вопроса

Стоимость изделий зависит от их качества, эффективности работы и производителя. Средние цены на некоторые модели стеклоочистителей приведены ниже.

Замена щеток генератора без снятия преобразователя на Ладе Гранте

Подготовительный этап

Инструменты, материалы:

• комплект инструментов;
• ветошь;
• жидкость типа WD – 40;
• дополнительное освещение;
• новые щетки.

Алгоритм действий при самостоятельной замене щеток генератора Лады Гранты

1. Помещаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, активируем стояночный тормоз.
2. Открываем капот, скручиваем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи при проведении работ.
3. Ключ на «13», отсоединяем силовой (плюсовой) кабель с тыльной стороны преобразователя.
4. Откручиваем дополнительную гайку, ключ на «10».
5. Прижимаем три защелки с тыльной стороны преобразователя, извлекаем пластиковую крышку.
6. Под крышкой расположены два винта, фиксирующие регулятор к корпусу генератора. Выкручиваем их.
7. Отводим в сторону регулятор, отсоединяем провод.
8. Проводим дефектовку, осматриваем фактическое состояние щеток, преобразователя. Заменяем изношенные детали новыми.
9. Собираем конструкцию в обратной последовательности.

На этом работы по самостоятельной замене реле-регулятора окончены. Данный способ позволяет заменить комплектующие, не прибегая к демонтажу основного агрегата.

На практике им мало кто пользуется ввиду неэффективности. Автомобилисты, мастера сервисных центров отдают предпочтение второму способу.Он трудоемкий, но со 100% положительным результатом.

Процесс замены ремня генератора

• ключ «на 8»,
• ключ «на 10»,
• ключ «на 13»
• ключ «на 18»,
• баллонный ключа для демонтажа колеса,
• а также специального приспособления, каталожный номер которого выглядит, как 67.7834-9703. В принципе, если данного приспособления у вас нет, то можно обойтись и без него. Но повышается вероятность повреждения ремня.

Если вы готовитесь заменить ремень генератора на версии с кондиционером, то позаботьтесь о том, чтобы у вас под руками были все вышеперечисленные инструменты.

Ремень генератора с завода на Гранту c кондиционером установлен Gates MICRO-V 6PK995.

1. Ключом «на 13», которым ослабляем гайку.
2. Теперь на помощь приходит ключ «на 10», которым регулировочный болт откручивается.
3. Далее необходимо провести сдвиг генератора и заменить его ремень. С этой целью аккуратно сдвигаем генератор в сторону к двигателю.
4. Таким образом, мы открываем возможность по дальнейшей работе, которая заключается в откручивании переднего правого колеса. Оно должно быть полностью демонтировано с автомобиля.
5. Аналогичные действия должны быть проделаны и с соответствующим подкрылком. Теперь уже можно свободно снять старый ремень генератора, заменив его новым.

Особенности на версии с кондиционером

Что же касается особенностей, которые характеризуют работы на автомобиле с кондиционером, то они присутствуют. Мы говорим о том, что изначально придётся смочить болты крепления подушки мотора и кронштейна. Для этого достаточно будет стандартной смеси WD40. Время действия смеси составит около четверти часа. После этого можно будет аккуратно открутить гайку кронштейна.

Берём домкрат, который подставляем под правую переднюю часть автомобиля. «Баллонным» ключом ослабляем гайки, после чего откручиваем переднее правое колесо, с полным его демонтажем. Снова опускаем автомобиль, откручивая натяжной ролик. Теперь мы можем отогнуть ремень и открутить болты, которые и фиксируют подушку.

Говоря о сдвигании подушки, нужно учитывать, что автомобиль должен быть опущен максимально аккуратно, дабы он начал лишь немного вывешиваться. После этого подушка отодвигается в направлении до силового агрегата. Достаточно будет лишь небольшого усилия, чтобы ремень генератора полностью открылся нашему взору, и мы смогли его снять, проведя после этого установку нового ремня.

И, конечно же, не забудьте установить колесо на своё место. Для этого автомобиль нужно поднять на домкрате, таким образом, дабы опустить мотор. Старайтесь контролировать положение подушки, а также ремня генератора. После этого должны быть установлены болты подушки, и закручены до своего максимума. Это же касается гайки фиксации кронштейна. И лишь после этого можно надеть колесо, а автомобиль опустить на все «свои четыре».

Особенности на версии без кондиционера

Замена ремня генератора в обычной версии намного проще, некоторые Грантоводы меняют ремень не снимая колёс и не поднимая автомобиль на домкрате.

Особенности натяжения ремня на Лада Гранта

Изначально должен быть установлен кронштейн и надет ремень на шкив коленчатого вала со шкивом генератора. Далее подходящим ключом накидного типа фиксируем на шестиграннике регулировочной шпильки устройства для натяжения.

Удерживая шпильку ключом, нужно немного ослабить затяжку контргайки, и вращать регулировочную шпильку по направлению против часовой стрелки. В этот момент натяжной ролик будет немного сильнее надавливать на верхнюю ветвь ремня, что натянет его.

Натягиваем ремень, одновременно затянув контргайку шпильки. Если усилие составляет 10 кг/с, то ремень должен прогибаться на десять миллиметров.

Учитывайте и то, что после недолгой эксплуатации ремня, его нужно подтянуть, так как присутствует фактор естественного провисания.

Дополнительные советы

После демонтажа старого ремня и перед установкой нового, сравните эти два ремня, дабы убедиться в их идентичности.

Бывали случаи, что, даже при совпадении каталожных номеров, ремни были совершенно разными. А от этого зависит работоспособность автомобиля и продолжительность его службы.

После замены ремня нужно завести мотор, и дать максимальный уровень нагрузки на электрическую сеть авто. Для этого нужно включить дальний свет, фары, отопительные приборы. В это время активно «подгазовывайте». Если присутствует свист, то это говорит о необходимости подтянуть ремень, так как он провисает.

Виды дворников

Для Лады Гранты предусмотрено два типа дворников:

1. Бескаркасные. Такие изделия лучше прижимаются к поверхности ветрового стекла, что позволяет обеспечить более качественную очистку. Благодаря отсутствию каркаса в морозное время года такие устройства практически не замерзают, что значительно упрощает их эксплуатацию зимой. Кроме того, при функционировании на высокой скорости изделия бескаркасного типа издают на порядок меньше шума.
2. Каркасные. Такой вариант является более старым, поскольку раньше он повсеместно использовался на многих авто. Их стоимость более низкая, но они оснащаются каркасом, который в любом случае будет примерзать во время холодов. Тем не менее, изделия такого плана склонны к меньшему повреждению поверхности ветрового стекла, поскольку они не так сильно прижимаются к ней, в отличие от бескаркасных вариантов.

Есть еще гибридный вариант изделий, но он обладает такими же характеристиками, как и каркасные стеклоочистители, поэтому останавливать свой выбор на нем не рекомендуем. Наиболее технологичным вариантом являются бескаркасные изделия, но их стоимость более высокая (автор видео — канал remgar).

Замена генератора на 8-клапанном двигателе Гранты

Для работы нужно использовать три ключа (на «8», «10», «13») и монтажную лопатку. Сначала отсоединяется клемма «–» с аккумулятора. Порядок работы следующий:

1. Демонтировать защиту двигателя, вывернув два задних и четыре передних болта.
2. Отсоединить колодку проводов.
3. Убрать защитный колпачок с гайки, которая удерживает питающий провод.
4. Открутить гайку силового кабеля.
5. Освободить верхнее крепление путем откручивания гайки.
6. Отодвинуть генератор монтажной лопаткой или длинной отверткой, извлечь болт верхнего крепления.
7. Ослабить нижнее крепление.
8. Отжать генератор от двигателя подручными средствами, например, монтажной лопаткой, достав болт нижнего крепления.
9. Отодвинуть генератор в правую сторону.
10. Убрать ремень со шкивов.
11. Извлечь генератор.

Для установки устройства на его прежнее место следует выполнить все действия в обратном порядке. Необходимо убедиться, что ручьи на шкивах совпадают с дорожками на ремне.
