Лампы

Лампы устанавливаемые с завода изготовителя имеют
нить накала. Многие после первой замены устанавливают на место штатных более
яркие светодиодные лампы, которые способны освящать номер намного эффективнее и
симпатичнее, придавая автомобилю более красивый вид.

Штатные лампы имеют номер W5W. Лампа
накала обладает мощностью в 5Вт, чего вполне достаточно для освящения номера.

Стоимость лампы W5W: от 20 рублей;

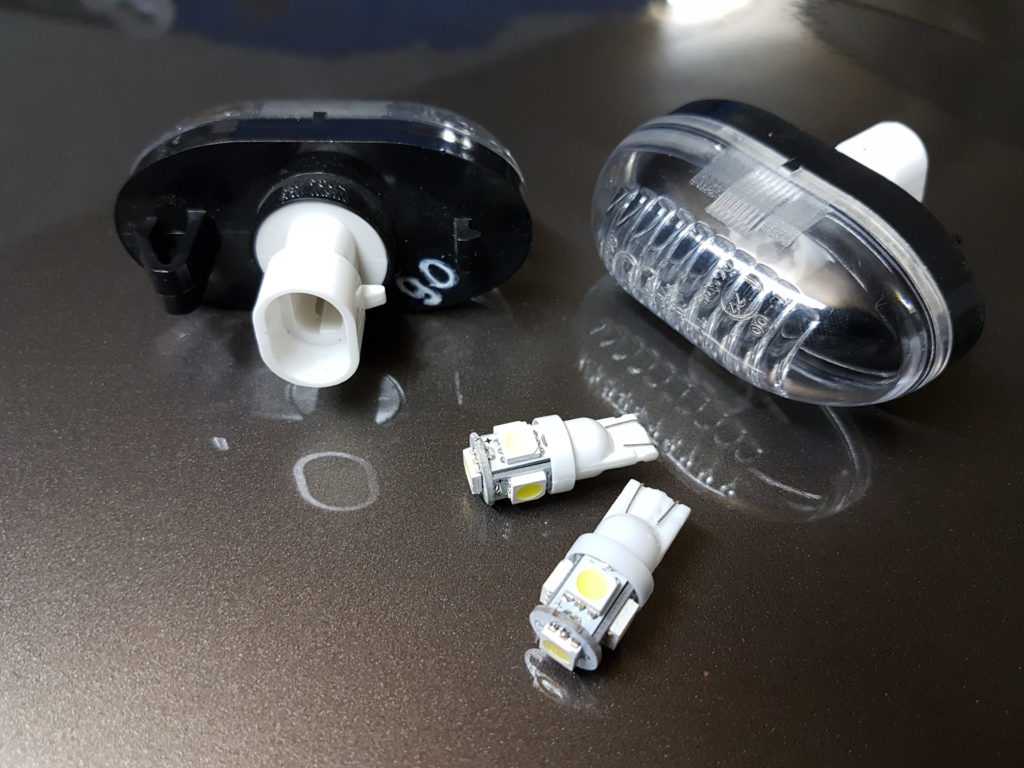

Так же можно вместо штатной лампы установить
светодиодные аналоги. Светодиоды потребляют меньше электроэнергии и обладают
большим световым потоком.

Следует отметить, что согласно закону о
безопасной эксплуатации авто, освящение номера должно позволять рассмотреть
буквы и цифры с расстояния не менее 20 метров.

Как заменить лампочки на подсветке номера

Для того чтобы заменить диоды, нужно иметь всего лишь плоскую отвертку. Остальные инструменты не потребуются. Работу необходимо выполнять в такой последовательности:

В первую очередь необходимо при помощи отвертки поддеть плафон.
Затем аккуратным движением следует отсоединить провода, имеющиеся на плафоне.

Примечание: они могут очень легко оторваться, что не желательно. Иначе придется проводить дополнительные манипуляции

Именно поэтому и нужно действовать максимально осторожно.

Отсоединить все контакты.
Снять резиновый чехол, который выполняет защитную функцию для плафона.
Теперь очень аккуратно следует отогнуть контакт в сторону. Без этого нельзя будет достать лампу.
Затем можно без проблем вынуть лампочку из плафона.
Вставить новую лампу на место старой.
Контакт разогнуть так, чтобы он вернулся в исходное положение.

Примечание: частая замена лампочки может привести к тому, что этот контакт сломается.

Одеть обратно резиновый чехол. Без него плафон быстро треснет, так как он очень нежный.
Обратно поставить все контакты.
Соединить все провода обратно.
Вставить плафон в багажную крышку. Защелкнуть левую часть плафона, чтобы он лучше держался.
После этого нужно только проверить, работает ли подсветка. Если все выполнено правильно, то никаких проблем с ее работой наблюдаться не должно. В противном случае стоит повторить весь процесс с начала.

После замены горит индикатор

Многие сталкиваются с проблемой, когда после замены лампочек индикатор горит, как бы сигнализируя о том, что лампочка перегорела.

Действительно, лампочка перегорела. Так бывает, когда новые лампочки сразу же перегорают. Этому не нужно удивляться. Однако следует проверить, все ли лампочки работают так, как нужно.

После замены лампы меняется сопротивление. Обычно оно уменьшается. Именно поэтому реле контроля исправности ламп считает, что лампочка перегорела, хотя она все еще нормально функционирует. Решить эту проблему можно двумя способами: либо купить новое реле, либо перепаять резисторы.

Примечание: если нет опыта с пайкой, то это нужно доверить кому-нибудь другому, иначе можно только повредить реле.

Скачать

Диагностика двигателя ВАЗ
электрическая схема 21054, 21074
Чип-тюнинг ВАЗ
Схема электрических соединений жгута проводов фонарей освещения номерного знака автомобиля LADA 2115
схема электрических соединений жгута переднего автомобиля LADA 2115
электрическая схема 21900(GRANTA)
схема электрических соединений жгута проводов лампы освещения вещевого ящика автомобилей LADA 2113, 2114, 2115
схема электрических соединений жгута проводов коробки воздухопритока автомобилей LADA 2113, 2114
Схема электрических соединений жгута проводов боковых дверей автомобилей LADA 2114, 2115
схема электрических соединений жгута проводов заднего автомобилей LADA 2114
Жгуты проводов автомобилей LADA 2113, 2114, 2115
электрическая схема 21723
Жгут панели приборов — 2115-3724030-50 Жгут проводов передний — 2114-3724010 Жгут проводов передний — 2114-3724010-10 Жгут проводов задний — 2113-3724210-21 Жгут проводов задний — 2114-3724210-11 Жгут проводов задний — 2115-3724210-31 Жгут проводов боковых дверей — 2115-3724226 Жгут проводов задний дополнительный правый — 2115-3724550 Жгут проводов задний дополнительный левый — 2115-3724551 Жгут проводов обогрева сидений — 21145-3724076-10 Жгут проводов коробки воздухопритока — 2114-3724019 Жгут проводов коробки воздухопритока — 2115-3724019 Жгут проводов фонарей освещения номерного знака — 2110-3724214-10 Жгут проводов лампы освещения вещевого ящика — 2114-3724056-10 Жгут проводов соединительный аккумуляторной батареи и стартера — 2115-3724070 Провод соединительный двигателя с АКБ и корпусом — 21082-3724080-11 Жгут корпуса фонарей освещения номерного знака — 2108-3724214
схема электрических соединений жгута проводов заднего автомобилей LADA 2115
электрическая схема 2104, 2106, 2107, 2108, 21083, 2110, 2115, 21213
схема электрических соединений жгута проводов заднего автомобиля LADA 2113

Подсветка заднего номера

Для установки подсветки на задний номер можно поступить двумя способами:

Либо поменять штатные лампы накаливания, которые используются для подсветки, на светодиоды.
Либо установить дополнительную подсветку.

Первый вариант намного проще второго. Для его осуществления всего лишь необходимо:

Открутить плафон освещения.
Заменить лампочку светодиодом.

Примечание: выбор цвета светодиода влияет на то, какого цвета будет подсветка. Наиболее эффектно смотрится синяя или красная.

Для подсветки можно использовать и светодиодную ленту, которая не нравится правоохранительным органам. Да и вообще из-за нее можно попасть на немаленький штраф.

Второй вариант осуществляется не так просто, как хотелось бы. Однако в конце будет красивая подсветка заднего номера:

Взять кусок оргстекла с толщиной 3 мм.
Встроить в него около 8 светодиодов.
Заднюю часть прикрыть фольгой.
Светодиоды следует сточить до такой степени, чтобы они находились на одном уровне вместе с оргстеклом.
Диоды нужно распределить по углам и закрепить при помощи герметика, за счет чего сюда не будет попадать влага.

Примечание: не стоит обращать внимание на то, что в процессе работы выходит слишком много проводов. В итоге все равно останется их только два.. Подключить провода либо к штатной подсветке номера, либо к отдельной кнопке.

Подключить провода либо к штатной подсветке номера, либо к отдельной кнопке.

Выбор лампочки для подсветки

Обычно владельцы десятки жалуются, что лампочки, используемые для подсветки номеров, функционируют всего несколько месяцев. Однако причиной этого является то, что лампочки были подобраны неправильно

При выборе лампочек нужно обращать внимание на следующие детали:

Они не должны быть слишком яркими. Дело в том, что из-за повышенной яркости лампочки быстро выходят из строя, так как в системе может случиться сбой из-за перепада энергии.
Использовать дорогие лампочки с этой целью также не стоит, так как подсветка будет слишком заметной, ведь дорогие лампочки зачастую являются более мощными по сравнению с дешевыми.

Кстати говоря, не всегда причина перегорания лампочек происходит только из-за их низкого качества. Довольно часто лампочки перестают работать из-за того, что в системе случается сбой, так как напряжение «скачет». Поэтому нужно посмотреть, целостной ли является проводка, так как проблемы могут возникнуть из-за различных дефектов, имеющихся на ней,проверить предохранители(см.Ваз 2110: как проводится замена предохранителей). В случае необходимости ее можно заизолировать.

Возможный штраф

Нельзя, чтобы спереди была установлена дополнительная подсветка на номер. Есть даже статья, которая об этом гласит. Вот именно, что в статье указан именно передний номер. Поэтому сотрудники ГИБДД не имеют права штрафовать за то, что на задний номер установлена подсветка. Лампочки для подсветки номера можно с легкостью установить прямо у себя дома и своими руками. Только прежде чем это сделать, нужно все обдумать, так как есть шанс получить штраф, цена которого может быть в несколько раз выше цены самих лампочек. Если все же было решено, что нужно установить лампочки, то стоит пересмотреть различные фото и видео. Если на пути попадется и инструкция на заданную тему, то отбрасывать ее не стоит.

Замену фонаря освещения номерного знака на автомобиле Лада Приора выполняют в случае его повреждения, а так же при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, чтобы предотвратить образование возможного короткого замыкания при демонтаже, отсоединив клемму минус от аккумуляторной батареи.

Крестовой отверткой выкручиваем винты и снимаем декоративную облицовку замка крышки багажника.
Далее торцовым ключом выкручиваем гайки крепления накладки крышки багажника.

Снимите накладку.
Сдвиньте фонарь освещения номерного знака в сторону, чтобы он вышел из посадочных пазов и его можно было снять.

Вынимаем фонарь со своего посадочного гнезда и отжав пластиковый фиксатор, отсоединяем от него колодку с питающими проводами.
Выполните необходимый ремонт или его замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по замене фонаря освещения номерного знака на автомобиле Лада Приора завершены.
