Сравнение короткого и длинного хода
Автолюбители характеризуют разницу вариантов как фантастическую. Ремонт решительно улучшает эргономику. Амплитуда движений ручки переключения передач уменьшается в два—три раза, но растёт усилие на её оголовке. Рост вполне приемлем, так как переключение передач происходит в ненагруженном состоянии при выжатом сцеплении и не требует прикладывания серьёзных усилий.
Некоторые специалисты считают, что увеличение плеча приводит к росту усилий на штоках КПП, к дополнительному износу КПП. Статистического подтверждения этой точки зрения пока нет. К сожалению, невозможно заказать короткоходную конфигурацию на заводе. Её установку надо производить самостоятельно на свой страх и риск. АвтоВАЗ не одобряет таких изменений конструкции «девятки».
Самостоятельная модернизация конструкции, связанная с навариванием рычагов, их удлиняет, и высота расположения ручки КПП над тоннелем увеличивается примерно на 5 см. Такая переделка требует проведения сварочных работ и привлечения опытного специалиста, для которого разрезание рычагов при помощи болгарки, наставка трубой и полосой соответствующего сечения, а также сварка рычагов не представляет трудностей.
Наставка изменяет эргономику, но за счёт уменьшения ходов ручки переключения не воспринимается как ухудшение.
Установка КК и кардана от Лады Калины
Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:
- В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
- Снизу машину следует ослабить хомут, прижимающий кардан и кулису;
Откручиваем 5 болтов держащих платформу кулисы
С шарнира КПП нужно снять пыльник и удалить крепление;
Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
Инструкция по изготовлению КК своими руками
Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:
- РПП от ВАЗ 2114.
- Ось и втулки от 2114 (входят в ремкоплект КПП).
- Трубка с диаметром 15 миллиметров.
- Гайка шаровая.
- Кардан от Лады Калины.
Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).
Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?
Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!
Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.
Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!
2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.
Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!
Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)
Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
- ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия
- Видеопубликации
- Фотопоток тюнинга ВАЗ
- Руководства по эксплуатации и ремонту
Пошаговая инструкция по замене кулисы на ВАЗ
Делается это абсолютно просто. Для этого нужно немного поддеть край и вытащить кожух.
3. Снятие консоли
Для снятия кулисы нужно снять переднюю консоль, крепящуюся на болты, положение которых также подробно показано в видео. Также необходимо демонтировать заднюю часть консоли.
4. Снимите кулису
Крепится она на 6 болтов, положение которых показано на видео. Также для удаления кулисы придётся спилить болгаркой два болта:
Кулиса всё равно будет меняться полностью, так что ничего страшного в этом нет. В конечном итоге стала известна причина дребезжания кулисы — она просто отломалась.
Далее нужно открутить снизу 2 болта на 13:
После этого снимается два хомута:
Пыльничек нужно отогнуть и снять шарнир — его тоже можно поменять.
Всё, кулису теперь можно снять!
Шарнир
Мы будем устанавливать шарнир от Калины:
Различие её от оригинальной в том, что она длиннее. В принципе можно отпилить часть, но мы и без этого обошлись.
5. Наденьте кулису
Резинкой нужно попасть на вваренные болты.
Далее кулиса собирается в обратной последовательности.
Как вы знаете, коробка переключения передач является основным, а главное незаменимым звеном между двигателем и колёсами автомобиля, потому как, только именно из-за неё меняется характер крутящего момента.
Замена короткоходной кулисы на ВАЗ 2114
Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач. Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной. Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.
Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет
Разбор можно выполнить по схеме из этой статьи.
Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях. В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин. АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.
Процесс замены кулисы КПП
Демонтаж старой тяги
Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.
Новая кулиса и корданчик от Калины
Установка доработанной кулисы
Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.
Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.
Регулировка
Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.
Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.
Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.
Переключение передач на ВАЗ 2109
На «девятке» устанавливают пятиступенчатую ручную коробку перемены передач (КПП). Связь рычага управления выбором передачи с исполнительными устройствами КПП осуществляется чисто механически. Для этого служит стальной стержень, нижний конец которого закреплён на шаровой опоре в корпусе механизма выбора передачи, а верхний снабжён удобно ложащимся в руку водителя набалдашником. Этот рычаг, не совсем обоснованно, в народе называют «кулисой».
У классической кулисы рычаги соединяются при помощи ползуна, который может перемещаться вдоль неё. Особенно эффектно она выглядит в приводе ведущих колёс магистрального паровоза. В автомобильной кулисе элементы имеют определённую свободу, они соединены шарниром, но точка сочленения не может перемещаться вдоль кулисы. Тем не менее, название прижилось.
Рычаг перемены передач «девятки» имеет две степени свободы по три положения в каждой: «вперёд — нейтраль — назад» и «влево — нейтраль — вправо». Это даёт 9 вариантов положения селектора, из которых два (влево назад и вправо назад) не используются. Остальным семи соответствуют пять передач переднего хода, одна передача заднего и нейтраль.
Стандартную кулису ВАЗ 2109 называют длинноходной потому, что точка крепления тяги, ведущей к КПП, расположена довольно близко к шаровой опоре. Расстояние до точки крепления составляет примерно 4 см. При общей длине рычага с набалдашником в 30 см, чтобы переместить шток КПП всего на 2 см, рукоятку КПП надо передвинуть на 15 см. Плюс люфты — получается очень длинноходный вариант, и его нельзя настроить иначе.
Из автоспорта пришла мода — замена кулисы с уменьшением хода. Ремонт предусматривает перенос точки крепления тяги вверх по кулисе на 5–6 сантиметров. Получается короткоходная кулиса на ВАЗ 2109, ход ручки перемены передач уменьшается вдвое. Многим это нравится.
Кулиса от Калины на ВАЗ 2109 тоже улучшает ситуацию.
Короткоходка
Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.
Короткоходка
Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.
Реальная разница между короткоходкой и длинноходкой приведена в таблице.
|
Тип кулисы |
Особенности |
|
Короткоходная |
|
|
Длинноходная (стандартная) |
|
Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.
Какая коробка передач установлена на ВАЗ-2114?
Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей — прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.
Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.
Устройство КПП
Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом — прим.), а также ознакомиться с основными её элементами.
Не секрет, что ВАЗ-2114 — это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы — прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.
Ручка же на ВАЗ-2114, работает несколько иначе, по средством специальных тяг, которые помогают автолюбителю с наибольшим комфортом переключать передачи. Однако среди этого кроются небольшие недочёты создателей, которые со временем и приводят к дребезжанию ручки.
Причины дребезга кулисы КПП
- Размер втулки соединения имеет неправильный размер.
- Отсутствует прокладка ручки.
- Несоответствие деталей, которые граничат друг с другом.
Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.
На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.
Разновидности кулисы
Несмотря на различные модели конструкций, можно выделить всего два вида:
- Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
- Корткоходные (устанавливались на автомобили «Калина»).
Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.
Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.
Замена кулисы на короткоходную

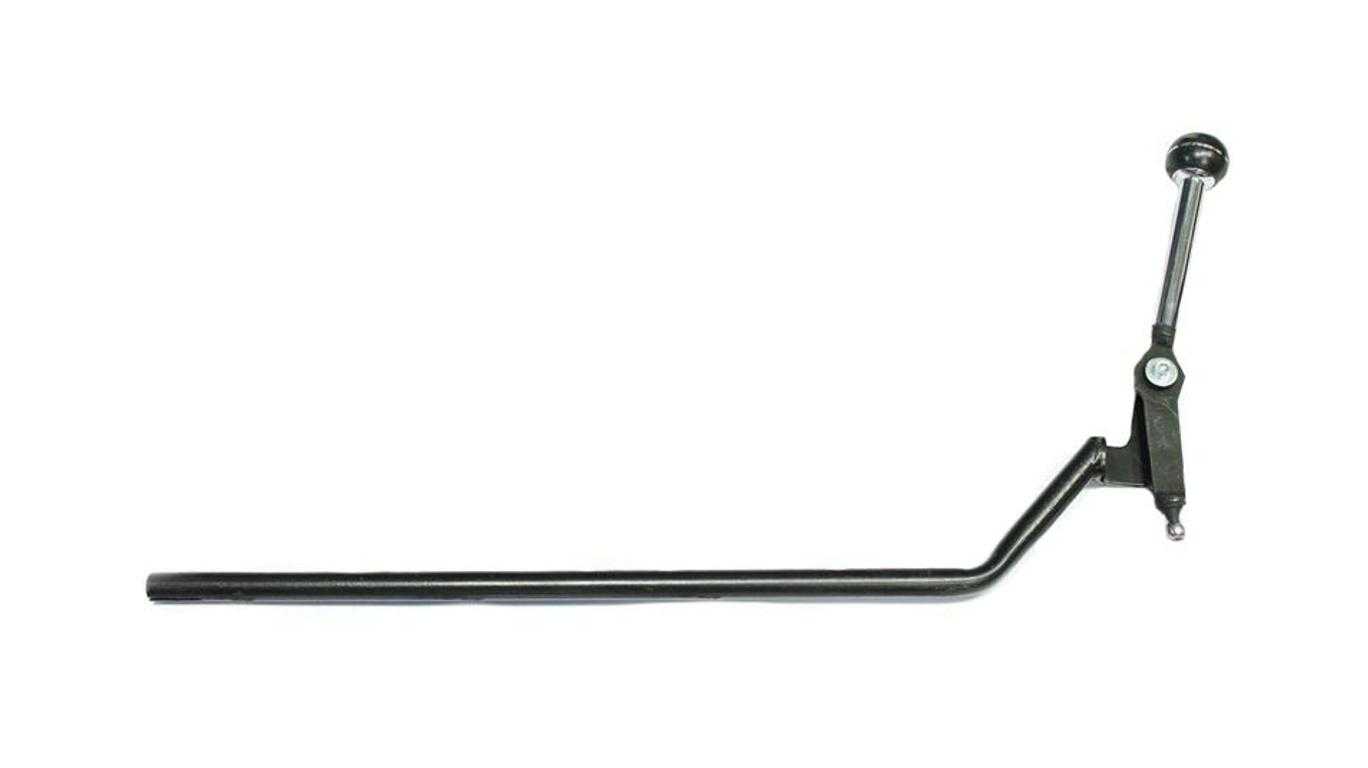

Короткоходную кулису можно купить в автомагазине или на авторынке. Отличить её от стандартной довольно просто. Достаточно замерить расстояние от шаровой опоры до шарнира сопряжения с тягой, ведущей к исполнительным устройствам КПП. У стандартного длинноходного механизма это расстояние составляет примерно 4 см, а у короткоходного — около 10 см.
Короткоходная кулиса ВАЗ 2109 своими руками устанавливается без особых проблем.
Демонтаж начинайте с отворачивания пяти болтов крепления механизма переключения передач со стороны салона.
Открутите от карданчика хомут фиксации тяги, ведущей к исполнительному устройству КПП. Вынимайте агрегат в сторону салона. Убедитесь в том, что сальник кулисы не разрушен. В противном случае потребуется замена сальника.
Традиционно замена механизма на короткоходный сопровождает замена карданчика на аналогичный карданный механизм от Лады Калины.
Это связано с рядом известных конструктивных недостатков штатного карданчика. Такая замена уменьшает люфты в агрегате, дополняя эффект улучшения эргономики за счёт замены штатного узла. Поменять кардан лучше вместе с пыльником, он не взаимозаменяем со штатным.
Порядок замены кардана.
- После отсоединения хомута крепления кардана к тяге привода исполнительного устройства, снимите пыльник.
- Открутите фиксирующий болт, расположенный на кардане.
- Несколькими лёгкими ударами среднего молотка сбейте кардан кулисы с вала.
- Наденьте новый пыльник, установите кардан от Калины.
Параллельно со сборкой механизма привода переключения передач проводится регулировка кулисы ВАЗ 2109. Вам понадобится помощь товарища. До того как отрегулировать механизм, предложите помощнику занять место в салоне «девятки». Установив ручку переключения передач в центральное нейтральное положение и аккуратно отведя ручку вправо, помощник дождётся, пока вы затянете фиксирующий болт и хомут. Необходимо настроить правильность включения передач и окончательно затянуть из салона пять фиксирующих механизм болтов.
Закончив работы, садитесь за руль. Чётким коротким движением включайте первую передачу.
