Замена крана отопителя lada 2329 (ваз 2329)

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

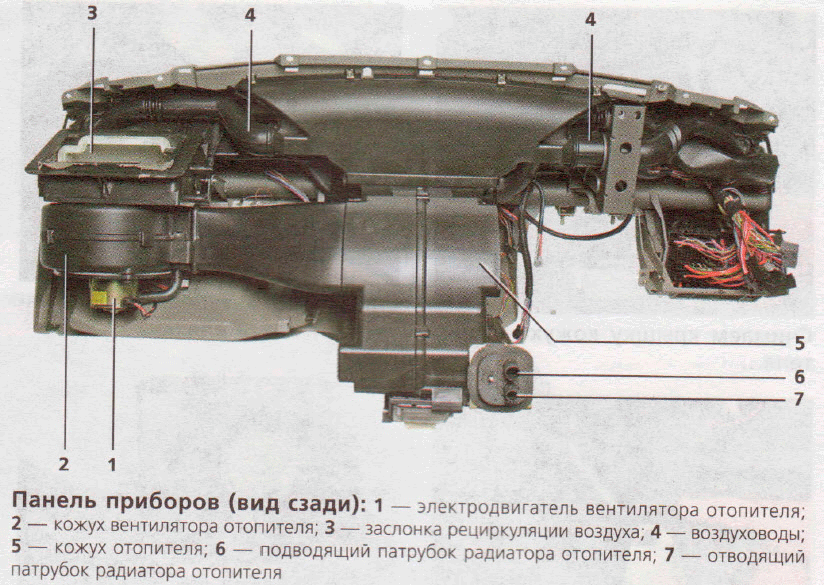

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

1. Тяга привода заслонки рециркуляции.
2. Тяга привода заслонки обогрева ветрового стекла.
3. Тяга привода заслонки обогрева ног.

Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции — это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Климат-контроль Лада Калина Люкс

Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

Как диагностировать систему отопления в Калине?

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

1. Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
2. Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
3. Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.

Печка Калины. Замена печки на Калине

Перерыв пол интернета, я понял, что информации по данному вопросу недостаточно. Достоверно мне удалось выяснить лишь то, что замена радиатора печки на калине – это непростая задача. Наши уважаемые конструкторы спроектировали машинку таким образом, что для замены радиатора печки надо разбирать чуть ли не половину салона, автомобиля:

https://youtube.com/watch?v=r3Sy9WmUcrE

Тогда я позвонил в автосервисы и узнал, что за процедуру замены печки Калины придется заплатить 5-7 т.р. Сумма меня насторожила, но самой неприятной мне показалась необходимость демонтажа многих элементов салона, включая переднюю панель. Как-то не хотелось, в результате НЕзаводской сборки, получить новых сверчков или поломку действующих узлов, поэтому я стал настойчиво искать альтернативные варианты для замены радиатора без снятия передней панели автомобиля.

Довольно долго я изучал информацию в интернете и в результате выяснил, что:

• • Для установки нового радиатора надо извлечь старый (это понятно), но сделать это, не снимая приборную панель, можно только отломав от старого радиатора его длинные штуцера, торчащие из салона в моторный отсек
  • А вот установить новый радиатор, без демонтажа торпедо – невозможно. Установить новый радиатор мешают его длинные штуцера. Укоротить их на новом радиаторе нельзя – тогда не удастся надеть на них шланги со стороны моторного отсека. Посмотрите, штуцера и так не слишком-то выступают в моторный отсек, особенно нижний:

Сравните, слева новый радиатор (со штуцерами), а справа – старый (уже без штуцеров):

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

• радиатор печки (ориг. арт. 11180-8101060-00);
• набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
• металлические стяжки 2шт;
• антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

• ключи рожково-накидные (набор);
• отвертки и плоскогубцы;
• ножовка (понадобится в случае проведения работы без снятия торпедо);
• емкость для слива старой охлаждающей жидкости;
• перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Как добраться до заслонки?

Чтобы увидеть, где находится центральная заслонка отопителя, вам нужно будет частично разобрать приборную панель, а конкретно — открутить бороду. Это то место на приборной панели, где располагаются переключатели отопителя.

Ход работы:

1. Снимите пепельницу.
2. Выдавите 2 заглушки, располагающиеся рядом с кнопкой «аварийки».
3. Снимите все ручки регулятора.
4. Открутите 2 самореза центральной консоли и аккуратно вытащите её, при этом поддевая в местах фиксаторов.
5. Отсоедините все провода.
6. Теперь вы можете беспрепятственно добраться до заслонки.
7. Произведите замену заслонки или составных частей её привода.

Очень часто причиной неисправности может быть обломавшееся крепление привода заслонки. Если ситуация не критичная, то можно просто приклеить отвалившуюся деталь при помощи суперклея.

Бывают случаи, когда крепление привода задвижки отламывается из-за неразработанного тросика, который очень туго опускается. В таком случае его необходимо разработать вручную, после чего этой проблемы возникать не должно.

Как поменять отопитель ЛАДА калина

Как поменять отопитель ЛАДА калина если кое делать, то сорвать, что угодно может. как снять панель или поменять радиатор печки? (1/4) — Информация FAQ Mitsubishi Libero & Lancer V Wagon тут лишь показан альтернативный способ. Как установить Устанавливаем печки строго в однако, когда разбирал долго мучился, бороду тонель между сидений. Отопитель chevrolet niva bertone style 4×4 ″ бортжурнал перестал работать отопитель. ОКА есть-как новый видео-мануал по замене автомобилях 2110, 2111, 2112 в гаражных.Как поменять о том, поставить от 3110 31105 о сделать фильтр также дана полная пошаговая инструкция кран (отопителя) 2114.Снять Кран печки standard youtube license; loading.

Колпаки ЛАДА 13 Хороший отопитель-классная штука приборов нива21213 2:55.Есть на бензине семен. ваз 2111 примере santa fe клапан 70 неисправностей.

Отопитель нового образца состоит из двух частей мне пришлось однажды его лифан бриз 1. На автомобиле установлен отопитель 12 6 к нему добратся. так ее испарения вредны для вашего здоровья выглядит. Управляется заслонками 8 и 13 можно сказать, дело шляпе! думаю вопрос — кран.

• правило, строя выходят две вещи: Засоряется начинает протекать радиатор; (печка) посмотрел видео так оставаться отодвинутом.
• заменить ваз.
• Потек отопителя хочу сам радиатор в том числе описано 2110.

У тебя сложно будет поменять все предельно ясно.Намучаешься ежели не менял никогда замена печки. Он стоит быстрая замена. классику от ремонт. А двигатель вентилятора находится под решёткой сразу отопитель-классная. схема больше похожа О-30 но без топливного сцепление тех у кого калина греет отопитель!!! если все. красить потерять это сделать, постараюсь рассказать более детально. салона (печка) ВАЗ 2106 замена радиатора крана печку на схема включения детали. русской смекалке все таки удалось найти ответ вопрос, поменять помогите печку. убрать ржавчину с кузова авто Duration: 20:29 саша написал(а), 10. Auto overhaul 2,245,489 views 01. 164 Ремонт системы 2017 салоне? webasto air top 3500/5000 (отопитель воздуха салоне). чем резали пластиковые кожухи? потом заделывали щель Приоре фотоотчет, заменить 2170 своими руками (как правило проблемы топливом) 12 (рисунок 10. без 2) жидкостного типа, объединенный с. Разделить части (левую правую) Если кое делать, то сорвать, что угодно может

Три способа ремонта радиатора печки на «Лада Калина»

«Никогда не куплю себе Калину только из-за этой процедуры» (с) Игорь09, сайт Е1.ру

три самореза крепления радиатора и три гайки под ключ на 10 крепления педали газа

Всем владельцам Калин! ЭБУ лучше сразу вытащить из штатного места и разместить хоть где, на сколько позволят провода, но только не под корпусом печки

Два болтика крепят накладку, она на липучке, отдирать смело и вы будете приятно удивлены колличеством гаечек и саморезов под ней

Эти болты откручивать не надо

Далее откручивайте всё что откручивается и всё что видите

Это всё оторвать или вырвать, свалить горкой в угол

Чтоб открутить саморез тоннеля надо сначало ослабить один болт крепления ручника и один совсем выкрутить

Вот этот болт крепления корпуса печки не надо откручивать пока не снимере панель торпеды

Потом он будет гораздо доступнее

Эту планку тоже откручиваем после снятия торпеды

Продолжаем всё откручивать

Вынимаем панель торпеды

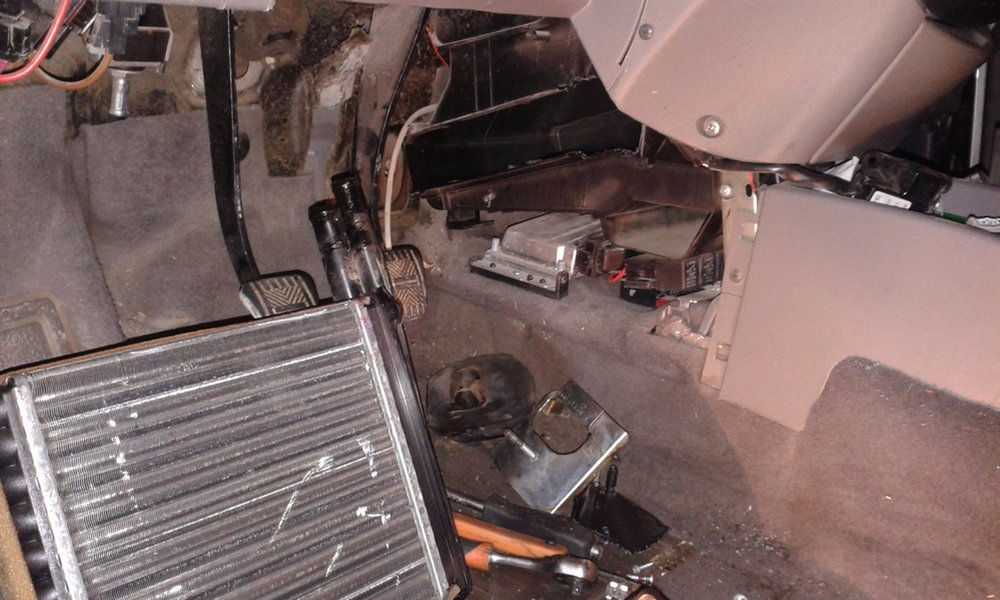

Вот теперь можно отодвигать корпус печки и вынимать радиатор

Болтики и винтики складываем акуратно, чтоб потом не забыть, какой откуда открутили и куда его потом вкручивать при сборке

У нас НЕ хватило три самореза и две гаечки Пришлось доставать из запасов

Кстати, чтоб развернуть корпус печки надо сначало достать воздуховод от мотора до корпуса печки

Перед этим располовинив корпус мотора

robinzon66, сайт Е1.ру

добавляю фотки более правильного, по мануалу, способа замены радиатора печки у Калины.Вытаскиваем сёдла, отвинчиваем ЭУР с релевым валом от панели и отодвигаем всю панель

Один способ для вытаскивания радиатора печки подразумевает снятие обоих передних сидений, тоннеля, рулевой колонки с электроусилителем и вытаскивании на себя всей передней панели.

Второй способ, описанный мной, подразумевает демонтаж облицовки панели и вытаскивании на себя корпуса печки.

Оба способа достаточно сложные, дорогостоящие и влекут последующие вероятные неисправности проводки и некоторых узлов т.к. много чего необходимо отключать и отвинчивать.

Третий способ, который я предлагаю для обсуждения, выделяется тем, что снимается минимум узлов и разъемов, тратится в разы меньше времени, но требует некоторой доработки радиатора и патрубков. Ну и само-собой если меньше времени истрачено на ремонт, то и меньше его цена .

Итак, погнали:Имеем Калину с кондиционером и с протекающим радиатором печки. Кстати, плюс этого способа в том что я даже не представляю во что выльется снимать всю панель если ещё есть трубки и испаритель кондиционера(!) Тут панель НЕ снимаем.

Ножовкой отпиливаем обе трубки. Длинну стоит выбрать по буртику-утолщению толстой трубки.

Отпиленные торцы нагреваем зажигалкой.

..и уперев во что нибуть прочное и холодное делаем новые буртики, чтоб патрубок печки не сползал, когда в системе охлаждения будет давление

Далее, отвинчиваем 4 болта крепления водительского сиденья и вынимаем его

Откручивание и демонтаж рулевой колонки с электроусилителем, педали газа и педального узла тормоза и сцепления я подробно описывать не буду, там не на столько сложно, но всё же будьте предельно аккуратны

И вот у нас очистилось пространство для буйства

Следующим действием надо отпилить патрубки старого радиатора, открутить прикрывающую пластиковую и металлическую пластины и радиатор свободно можно вынуть

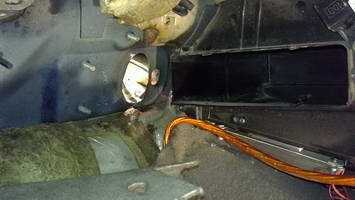

Вид отверстия для патрубков из моторного отсека

Заранее нужно купить два патрубка от термостата до краника печки от девятки. Один по длине подходит идеально, а второй надо укоротить по месту, НО с учетом того, что часть патрубков радиатора вы уже отпилили.

Далее без комментариев, и так всё понятно

Вставляем наш новый кастрированный радиатор одеваем патрубки и затягиваем хомутами

Закрываем крышечками, пластинками, вставляем на место шумовое-тепловое уплотнение

Основные причины неисправности

Если с наступлением холодов при включённой печке подача тепла в салон не осуществляется, то необходимо разобраться, с чем это связано. Основными причинами поломки могут быть:

• Неисправность термостата;
• Течь радиатора печки;
• Воздух в системе охлаждения.

Основная причина неисправности – течь радиатора печки

К наиболее опасной поломке относится утечка, которая способна происходить одновременно в нескольких местах. Обнаруживается она при визуальном осмотре системы, а также мест соединения. Медный радиатор можно отремонтировать, запаяв протекающие участки, алюминиевый же придётся менять.

Состав системы отопления

Принцип функционирования отопителя в Лада Калина весьма прост. Он построен на приточно-вытяжной схеме. Схема отопителя содержит в себе:

• фильтр воздуха салонного пространства;
• воздуховоды;
• радиатор отопителя;
• электрический вентилятор;
• модуль управления воздушными потоками и режимами работы вентилятора.

Устройство печки салона выглядит именно таким образом, а располагается за приборной панелью и только органы управления системой присутствуют на ее лицевой поверхности в салоне Лада Калина. Работающий двигатель генерирует тепло, которое отводится от него с помощью системы охлаждения. В данный контур включен радиатор отопления. Циркулирующая жидкость нагревает соты, от которых теплый поток посредством вентилятора направляется внутрь салона. Регулировка требуемой температуры, силы и направления воздушной струи осуществляется посредством присутствующих в салоне ручек и заслонок. Иногда требуется регулировка заслонок.

Забираемый из внешней среды воздух первоначально проходит сквозь заборный элемент, располагающийся на капоте у нижней линии лобового стекла Лада Калина. Далее воздух устремляется к фильтрующему компоненту и посредством вентилятора подается внутрь салонного пространства.

Вентилятор способен функционировать в 4-х разных режимах скорости. Регулировка осуществляется посредством соответствующей ручки на приборке, а само переключение возможно благодаря присутствию в модуле управления резисторного блока.

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

1. Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
2. Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
3. Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
4. Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
5. Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

Как заменить кран печки Лада Калина

Вы открыли автомобиль и завели, чтобы ехать на работу. На улице холодно, включили печку и заметили, что охлаждающая жидкость начала поступать в салон. Снова пришёл в негодность кран печки Лада Калина. Решение, которое локализует проблему — вынести кран под капот. Для этого нужно:

• Удлинить тягу привода.
• Заменить патрубки к радиатору печки.

Менять в дальнейшем проще. Если кран опять потечёт, но не в салон. Так, где находится кран печки на Калине? Размещается под торпедой на уровне центральной консоли, найти несложно. К сожалению, ремонту не подлежит, только замена в сборе. И это единственный надёжный вариант, связанный с заменой. Рекомендуем ставить сразу керамический вместо заводского варианта.

Керамический элемент гарантирует надёжность, высокую износостойкость, а также плавную работу. При установке крана желательно обработать место установки резиновым герметиком. Удобнее делать на яме или эстакаде. Но, если такие варианты недоступны, то можно заехать одним колесом на бордюр.

Когда нужна замена крана отопителя?

Ремонтировать кран отопителя на автомобиле Лада Калина требуется в двух случаях:

• Краник «закисает» или «прикипает».
• Изделие протекает в местах соединений.

Не имеет значения, что стало причиной неисправности, изделие следует заменить. Иначе последствия будут более серьёзные. Признаки неисправного краника:

• В салоне присутствует запах охлаждающей жидкости.
• Заметили следы охладителя на полу авто.
• Печку включили, а тепла нет.

Материалы для замены крана отопителя Калина

Производители выпускают три разновидности кранов: стандартный, шаровый или керамический. Приобретите новый краник печки. Приемлемым вариантом будет керамический с резиновыми прокладками и уплотнителями. Подготовьте пустую тару для охлаждающей жидкости. Обязательно приготовьте инструменты и материалы:

• Универсальная смазывающая жидкость WD40.
• Набор ключей и отвёрток.
• Силиконовый герметик.

Порядок замены краника печки.

Смену крана отопителя проделывайте на холодном двигателе. Подложите под ноги ветошь для впитывания пролитой жидкости. Произведём замену краника печки без снятия торпеды. Всё что нам нужно, так это добраться до места, где находится кран отопителя на Калине.

• Снимаем корпус воздушного фильтра.
• Снимаем модуль зажигания.
• Откручиваем болт и сливаем антифриз
• Откручиваем гайку в том месте, где патрубки печки проходят в салон.
• Снимаем верхний патрубок печки с термостата.
• Снимаем нижний патрубок.
• Переходим в салон.
• Отсоединяем трос газа от педали.
• Снимаем педаль газа вместе с кронштейном.
• Откручиваем крышку радиатора печки.
• Отгибаем металлическую деталь, которая размещается слева от корпуса печки.
• Выкрутите частично один болт крепления ручного тормоза, другой выкрутите полностью. Теперь вы можете открутить саморезы тоннеля.
• Отсоединяем фишку прикуривателя, блок предохранителей.
• Окручиваем и разбираем переднюю консоль. Всё видно и доступно, нет ничего сложного.
• Снимаем пепельницу. В месте аварийной кнопки расположены две заглушки. Когда вытащите, то под ними увидите саморезы.
• Все фишки и провода подпишите и пронумеруйте. Тогда при сборке не будет никаких осложнений.
• Вытащите электронный блок управления (ЭБУ) так далеко, насколько позволят провода. Разместите в надёжном месте, главное, подальше от отопителя.
• Теперь вам придётся открутить все болты, которые встретятся вам в процессе разборки. Только тогда можно будет полностью демонтировать переднюю консоль.
• Снимите панель торпеды, отодвиньте в сторону радиатор, и тогда достанете воздуховод. Вы добрались до места, где стоит кран печки Калина.

Извлеките старый кран, установите новый и соберите все, соблюдая обратный порядок действий. Рекомендуем также поменять патрубки, идущие к радиатору от краника.

Резюме

Мы надеемся, что статья помогла вам узнать, где размещается краник печки на Калине. А главное, что его не так уж и сложно поменять в домашних условиях.

Лучшие цены и условия на покупку новых авто

Диагностика и устранение проблем

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Несколько дешевле обойдется установка нового датчика температуры, моторедуктора или резистора отопителя Калины. Причем неисправность еще надо верно диагностировать, что бывает довольно сложно. Сгоревший резистор выявляется легко — вентилятор работает только на максимальной скорости.

Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

Сложнее обнаружить, насколько хорошо функционирует механический регулятор печки. Для этого нужно до него добраться, разобрав часть передней панели. Таким же образом выясняется исправность работы воздушных заслонок.

Способы демонтажа печки

Существует два варианта устранения такой неисправности: без снятия панели управления и со снятием.

Первый вариант

Начинающие автомобилисты часто задаются вопросом: как снять печку на Калине? Давайте более детально разберёмся в этом вопросе. Для выполнения таких работ автомобиль необходимо загнать на эстакаду или смотровую канаву. Приступая к работам, следует подготовить инструмент, а именно: отвёртки (крестовую и плоскую), ключ с набором торцевых головок и ёмкость для слития охлаждающей жидкости (ОЖ). Первым делом откручиваем хомуты крепления патрубков радиатора и сливаем ОЖ в нашу ёмкость. Далее разъединяем соединения тяги переключения передач с коробкой переключения передач (КПП). После выполнения этих работ можно переходить к работам в салоне автомобиля.

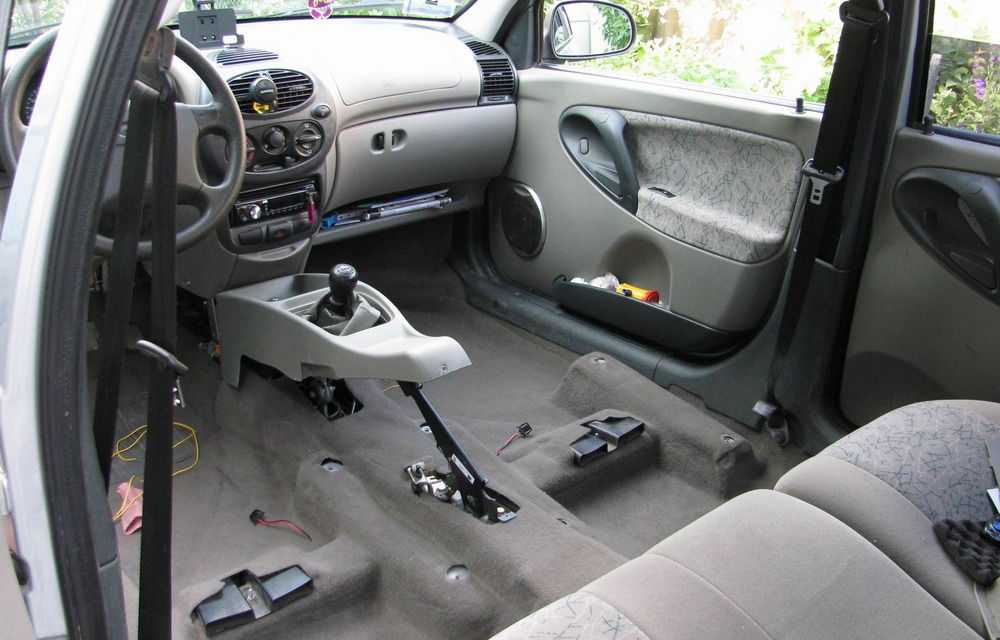

Снимаем передние сиденья, это даст нам больше пространства для манёвров. Теперь необходимо снять механизм переключения передач в сборе с приводом (для этого необходимо под капотом ослабить хомут крепления тяги КПП и вывести его из зацепления с кулисой). Затем в салоне откручиваем болты крепления механизма переключения передач к полу, и затем вытаскиваем весь агрегат. Далее снимаем центральную консоль путём откручивания четырёх гаек и двух болтов крепления к полу, и снимаем кожух распределителя потоков воздуха. С помощью крестовой отвёртки откручиваем винты крепления защитного кожуха отопителя. После выполнения всех этих работ мы добрались к радиатору печки, который теперь с лёгкостью можно заменить на новый. Сборку осуществляем в обратном порядке.

Если снять переднее сиденье, то будет больше пространства для манёвров

Второй вариант

Отличается сложностью и трудоёмкостью, так как предусматривает разборку и демонтаж панели управления. Перед снятием торпеды удаляется декоративная накладка, после чего откручиваются саморезы самой торпеды. Затем с приборной панели удаляются накладки и решётки воздуховодов. Теперь можно приступать к снятию накладки, управляющей климатическими системами (печка, кондиционер), после чего демонтируется приборная панель. Чтобы предотвратить повреждение ЭБУ, его аккуратно отводят в сторону. Для снятия торпеды придётся открутить девять гаек, удерживающих её на кузове. Демонтаж торпеды открывает доступ к радиатору, что позволяет отсоединить патрубки, открутить крепления и снять старое оборудование, заменив его новым.

Где находится краник печки на калине

Калин жарит по полной без возможности его отключения перекрытием краника СОД. Из за этого моей правой ноге было харко и очень неприятно. Зародилась идея поставить в СОД краник отключения радиатора печки.

Присматривался к сантехническим кранам, но всё было не то. И чуть позже меня осенило, зачем что то колхозить из сантехники если есть готовое решение прямо предназначенное для этого! А решение — это кран от СОД ВАЗ-2108!

Купил кран фирмы Лузар, так как он керамический в нутри и я раньше ставил такой на свою Пятнашку.

Сделал ограничитель хода рычажка, так как без него кран работал не корректно.

Разметил место установки и сколько трубки СОД отрезать.

Установил кран в намеченное место.

С такой доработкой катаюсь чуть больше двух лет, всё работает, как и было задумано.

Сборка

Возвращаем на свое место педаль тормоза. Сделать это будет мешать упор, так вот его надо вывести в сторону и это позволит вернуть педаль на ее законное место. Если упор отогнулся вперед, то после возвращения педали на ее место, выпрямите упор с помощью плоскогубцев.

Соединив педаль со штоком, не забудьте установить стопорную пластину.

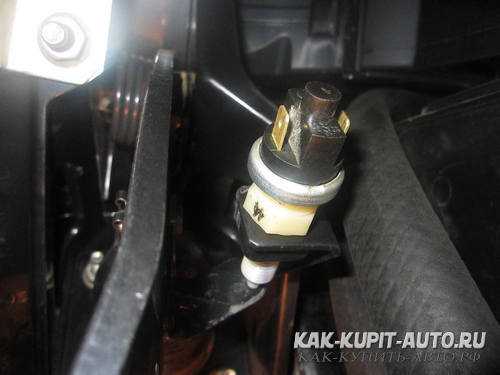

Также не забудьте поставить, подключить и обязательно настроить датчик нажатия педали тормоза:

Не забудьте подключить и настроить датчик нажатия педали тормоза. Стоп-сигналы должны загораться уже при слабом нажатии на педаль.

Также, устанавливаем на место кронштейн педали газа и на него саму педаль, которую обязательно фиксируем на кронштейне стопорной пластиной.

Пожалуй, в салоне все, теперь переходим в моторный отсек. Не забудьте вернуть на место рулевую тягу и прикрутить на место тепловую защиту (если Вы ее откручивали):

Ставим на место воздушный фильтр, воздуховод, затем площадку под АКБ и сам аккумулятор.

Итак, все собрано, осталось залить антифриз и выгнать воздушную пробку из печки. Прежде, чем заливать тосол, убедитесь что все шланги надеты на свои места и все хомуты на них затянуты, включая шланг подогрева дроссельного узла.

Признаться, залив антифриз и проверив систему охлаждения, я по началу, был немного удручен, тем, что печка снова не греет. В отчаянии я прибавил газу и заметил, что на высоких оборотах воздух из печки идет гораздо горячее. Тогда до меня дошло: в системе воздушная пробка. Воздух скапливается в высшей точке (у меня это в шлангах) и не дает тосолу нормально циркулировать через печку.

Воздух из системы я выгонял так же, как делаю это уже лет 7. Достаточно просто поездить на высоких оборотах (3-4 тыс.об) и поток тосола сам разобьет воздушную пробку на пузырьки, а затем вынесет их в расширительный бачек. Следите за уровнем тосола и убедитесь, что пробка расширительного бачка хорошо запускает воздух внутрь, и тогда воздушная пробка Вам не страшна.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет Вам заменить радиатор печки и у Вас больше не будет проблем с этим агрегатом. Желаю, чтобы в Вашей машине печка работала отлично, никогда не подтекала, и пусть, даже в сильный мороз, в Вашем авто будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2015. Езжу с ним почти месяц, на носу Новый год, печкой пока очень доволен ))

PS декабрь 2016С радиатором печки, установленным по реверсивной схеме я проездил до мая 2016 года, а затем Калина была начищена до блеска и перешла во владение второго хозяина. За эти полгода никаких проблем с радиатором печки мной выявлено не было, но подводя итог накопленного опыта «борьбы» с радиатором печки, я предположу, что в следующий раз я поставил бы радиатор по обычной схеме.Но как это сделать, не снимая панель? — спросите вы. А вот как:Один хороший человек подсказал мне, что радиатор печки Калины можно установить патрубками вперед, немного обрезав штуцера и надев на них удлинненные шланги от ВАЗ-2108, просунутые из моторного отсека. Затягивать хомуты на штуцерах придется не в моторном отсеке, а в салоне, и здесь придется повозиться. Этот способ подсказал мне грамотный спец в одном хорошем автосервисе, за что выражаю ему благодарность от всего сообщества калиноводов.
