Особенности конструкции коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099

О важных характеристиках

Через привод 41 и 5, находящийся на передних колёсах, от этого изделия крутящий момент передаётся на ведущие колёса. Разборка коробки передач проводится по-разному, в зависимости от устройства детали.

Например, основные неисправности четырёхступенчатого варианта могут предполагать работу со следующими деталями:

1. Конструкция привода, который помогает переключить передачи.
2. Дифференциал.
3. Самая важная деталь передачи.
4. У заднего хода есть своя промежуточная шестерня, она расположена на отдельной оси.
5. Два синхронизатора.
6. Ни одна конструкция не обходится без вторичного и первичного валов.
7. Картер 1.

Для изготовления картера всегда используется сплав на основе алюминия. Надо учитывать и это, если требуется устранение шумов КПП. Задняя крышка помогает спрятать всё. В её гнездо запрессовывается сапун. Гнёзда для подшипников выполняются в задней части. Ещё там присутствуют два отверстия, которые закрыты пробками. Секреты ремонта – в том, чтобы правильно работать с каждым из элементов.

Ремонт задней скорости должен учитывать, что вал вторичного типа и шестерня на главной передаче создают единую композицию. В пространстве между роликовым и шариковым подшипником происходит его вращение. Шестерни, отвечающие за 4,3, 2 и 1 передачу, можно найти на поясах вторичного вала, на подшипниках игольчатого типа. Подробное руководство по ремонту скажет и о том, что шлицы, на которых крепятся ступицы к 12 синхронизаторам, нарезаются с помощью 2 поясков небольших габаритов.

Все элементы вторичного вала:

1 – гайка; 2 – шариковый подшипник; 3 – упорная шайба; 4 – втулка подшипника; 5 – игольчатый подшипник; 6 – шестерня IV передачи; 7 – дистанционное кольцо подшипника; 8 – блокирующее кольцо синхронизатора; 9 – скользящая муфта синхронизатора III и IV передач; 10 – ступица скользящей муфты; 11 – шестерня III передачи; 12 – стопорное кольцо; 13 – упорные полукольца вторичного вала; 14 – шестерня II передачи; 15 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 16 – стопорное кольцо ступицы синхронизатора; 17 – ступица скользящей муфты синхронизатора I и II передач; 18 – пружина синхронизатора; 19 – сухарь; 20 – фиксатор; 21 – шестерня I передачи; 22 – роликовый подшипник; 23* – упорная шайба; 24* – втулка подшипника; 25* – шестерня V передачи; 26* – ступица скользящей муфты; 27* – скользящая муфта синхронизатора V передачи; 28* – упорная пластина.

С 23 по 28 отмечены детали пятиступенчатой коробки передач ВАЗ 2108.

У каждой из шестерён обязательно присутствует два зубца:

1. Прямозубый.
2. Косозубый.

Конструкции венцом с зубьями косой формы организуют постоянное сцепление для шестерён на первичном вале. Когда передача включается, возникает соединение синхранизаторных муфт с венцами, у которых зубья прямые. Это тоже часть такой конструкции, как механизм выбора передач на КПП.

Ремонт кулисы затрагивает другие детали. Передачи бесшумно переключаются друг на друга именно благодаря работе синхронизатора. На первичном и вторичном вале угловые скорости для шестерён постоянно выравниваются, чтобы добиться нужного результата. Первичные и вторичные валы сами содержат несколько элементов. Каждая схема ремонта КПП содержит упоминания о них.

• У каждой шестерни есть зубчатый венец.
• Фиксатор работает на пружинах.
• Сухари с шариками в количестве трёх.
• Два Кольца, отвечающие за блокировку.
• Деталь муфты, которая может скользить.
• Ступица, насаженная на шлицы вторичного вала.

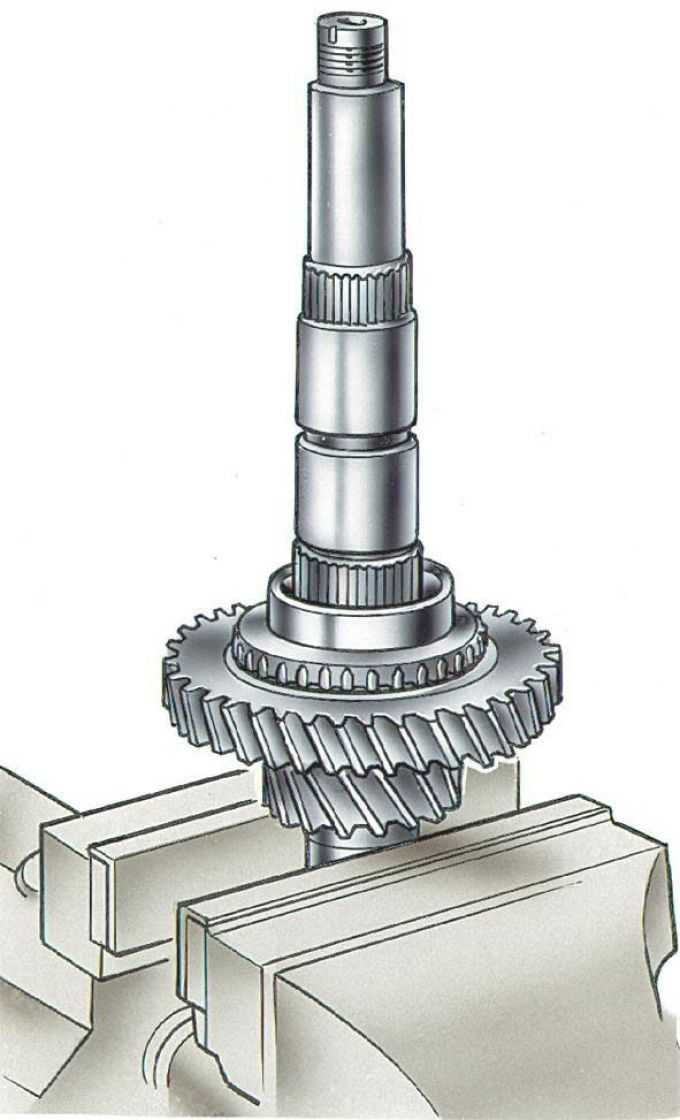

Процесс установки ведомой шестерни первой передачи.

Тюнинг КПП

Не всегда сервисные услуги СТО — вопрос необходимости устранения неисправностей коробки. Сегодня тюнинг КПП ВАЗ 2108 — обычное дело и практически модная «автотенденция». Заключается он в большинстве случаев в усовершенствовании узла, повышении его производительности. Чтобы машина даже при не слишком мощном двигателе ездила на приличной скорости, нужно правильно подобрать передаточные числа КПП ВАЗ 2108. Эта технология тюнинга трансмиссии пришла из автоспорта. В коробки современных ВАЗ 2108 мастера добавляют 6-ю передачу. Числа при этом подбираются в соответствии с моментными и мощностными характеристиками двигателя, размером колес, установленных на авто. Не планируете добавлять передачу, но хотите ездить с комфортом? Мастера СТО подберут спортивные ряды КПП ВАЗ 2108 в соответствии с характеристиками начинки конкретного авто. Это решит проблему разбалансировки трансмиссии, позволит реализовать полноценно потенциал двигателя машины.

Пошаговая инструкция по замене масла в КПП:

1. Перед началом процедуры сливания отработки настоятельно рекомендуется прогреть ВАЗ 2109 до 70-80 градусов — данная процедура сделает масло более жидким, что позволит ему полностью вытечь из КПП.
2. Также многие автолюбители уверяют, что с каждой заменой масла также необходимо прочистить сапун, что же, делается это не так сложно: на КПП следует снять резиновый колпачок, почистить его, прочистить сапун и надеть колпачок на место.
3. Загоняем автомобиль на яму, эстакаду или поднимаем на подъемнике.
4. Теперь следует залезть под автомобиль и поставить заранее приготовленную емкость под сливную пробку.
5. Аккуратно откручиваем сливную пробку, чтобы не замазать себе маслом все руки.
6. Ждем, пока стечет старая трансмиссионная жидкость, это может занять некоторое время, у вас есть время покурить.
7. После того как стекла вся отработка следует закрутить обратно сливную пробку и вылезти из-под машины. Но, если у вас так называемая необслуживаемая коробка, которая не имеет щупа, то из-под автомобиля вылезать не стоит, новую трансмиссионную жидкость можно залить в заливное отверстие, которого располагается рядом со сливным, чтобы не перепутать, смотрите картинку:

   Заливать масло в такую КПП можно только с помощью специального шприца или самодельной груши.

8. Теперь убираем щуп, для определения уровня масла, и в это отверстие вставляем воронку, в которую заливаем новую трансмиссионную жидкость.
9. Заливая масло следует контролировать его уровень с помощью щупа. Уровень должен располагаться между отметками максимум и минимум.

Вот и все, замена масла в КПП на ВАЗ 2109 окончена. После замены вы наверняка заметите, что скорости станут переключаться намного плавнее и сама коробка будет гораздо меньше шуметь.

Не забывайте вовремя менять трансмиссионную жидкость в КПП и она отслужит вам верой и правдой долгие годы.

Снятие коробки передач ВАЗ 2109

Первым делом, необходимо снять брызговик и защиту картера двигателя (если установлена).

слить масло с коробки, сорвать гайки приводов и колеса. Если снятие происходит на яме, необходимо поддомкратить и вывесить переднюю часть автомобиля на «козелках» или других надежных подставках. Обязательно нужно отключить клеммы аккумулятора. Следующий порядок таков:

– снимаем трос сцепления

отключаем трос спидометра;

– на поднятом автомобиле, откручиваем шаровые опоры (рекомендуется открутить два болта крепления шаровой к «кулаку»);

– срываем и снимаем левую продольную растяжку;

– с помощью помощника, выдернуть привода из коробки – один натягивает монтировкой внутреннюю гранату

(для предотвращения разбора привода в другом месте), второй резко дергает за колесо, выдергивая привод из коробки (после снятия одного привода, во избежание проворота и рассыпания дифференциала, необходимо вставить в коробку специальный стопор или старую гранату);

– открутив центральные гайки приводов, снять их;

– снять стартер ,

отключить массовый провод

и разъем датчика включения задней скорости

от коробки, защитный кожух маховика снизу

и отсоединить кулису переключения передач (предварительно наметив положение);

– затем поочередно открутить четыре точки крепления коробки передач к двигателю;

– обязательно необходимо зафиксировать двигатель, подперев его через гидравлический домкрат снизу, или вывесив, оперев на стаканы лонжерона;

– придерживая коробку, открутить и снять все опоры («подушки») крепления КПП к кузову;

– вдвоем с помощником, слегка пошатывая, попробовать отвести коробку в сторону от двигателя, ей необходимо около10 см для того, чтобы первичный вал вышел из диска и корзины сцепления;

– при снятии следует соблюдать осторожность, и не повредить первичным валом лепестки корзины сцепления

Виды трансмиссионного масла

Сегодня автомобильные магазины предлагают широкий ассортимент трансмиссионных масел, и зачастую обычный автомобилист не может подобрать подходящий вариант для своего автомобиля, если не знает какую смазку заливать именно для его транспортного средства.

Рассмотрим три самых популярных и актуальных вида масляных жидкостей, которые следует лить в коробку ВАЗ 2109:

1. Синтетическое ТМ считается самым дорогим и наиболее эффективным среди конкурентов, но зачастую их приобретают для иномарок и дорогих моделей автомобилей;
2. Полусинтетическое ТМ считается отличным вариантом для использования в коробке ВАЗ 2109, оно сравнительно недорогое и идеально выполняет свои функции;
3. Минеральное ТМ хуже всех подходит для коробки передач, его редко используют, не смотря на дешевизну, так как такая смесь способна повредить шестерни коробки передач;

Так же масляные жидкости различаются по цвету, плотности, морозостойкости и другим характеристикам. Лучше всего использовать только те рабочие жидкости, которые рекомендуются в инструкции по эксплуатации именно вашей модели автомобиля.

Важно: Синтетические масла лучше всего подойдут при сильных морозах, полусинтетика хуже показывает себя при больших минусовых значениях температур, а минеральное вообще не способно выдерживать холод.

Специалисты рекомендуют масло в коробку передач машины ВАЗ 2109 использовать следующих типов: GL-4, GL-4/5, GL-5. Отечественные компании производители выпускают масла ТМ-4 и ТМ-5, которые так же отлично подходят для девятки. Лучше всего в ВАЗ 2109 показало себя масло ТМ5-9М, оно способно прослужить вашей коробке передач до 80 тысяч километров пробега, что считается огромным значением, конкурентов у этого вида масляного состава нет. При этом вязкость масляной жидкости должна быть либо 75w-40, либо 80w-90. Температурные диапазоны подбираются в соответствии с вашим климатическим поясом.

Лучше всего использование масел проверенных производителей и желательно чтобы с маркой были знакомы либо вы, либо ваши знакомые, друзья, родственники. Таким образом, вы избежите проблем и не наткнетесь на некачественный продукт, который со временем способен привести вашу коробку передач в полную непригодность.

Ремонт коробки

Потребоваться ремонт КПП ВАЗ 2108 может в нескольких случаях. Сигналом неисправности является нагрев элементов коробки, повышенный шум при работе узла, «выбивание» передачи на ходу. Тип и причину поломки позволяет определить диагностика. Самостоятельно осуществляемая водителем, она дает лишь приблизительные результаты. Например, повышенный шум в коробке на нейтралке может свидетельствовать как о недостатке масла либо отработке такового, так и износе подшипников, осевом смещении валов, повреждении зубьев шестерней. Устраняются неисправности доливанием масла (его заменой), заменой поврежденных элементов узла. Если в коробке затруднено переключение передач, это может свидетельствовать о неисправности механизма выбора, дефекте шарнира кардана, ослаблении креплений рычага, неправильной регулировке привода, неполном выключении сцепления. Решением проблемы станет качественная профессиональная диагностика, регулировка узла. При самопроизвольном выключении передач, включении таковых с хрустом, утечке масла из коробки машину также необходимо везти в сервис. Самостоятельный ремонт может быть малопродуктивен и недешев. Особенно если впоследствии ошибки доморощенного мастера придется исправлять слесарям на СТО.

Как снять коробку передач?

• комплект ключей;
• отвёртки;
• помощник;
• wd-40;
• доска или иное подвесное оборудование.

1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.
2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.

   С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

3. Далее нужно снять колодку проводов от датчика скорости (ДС). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.
4. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.

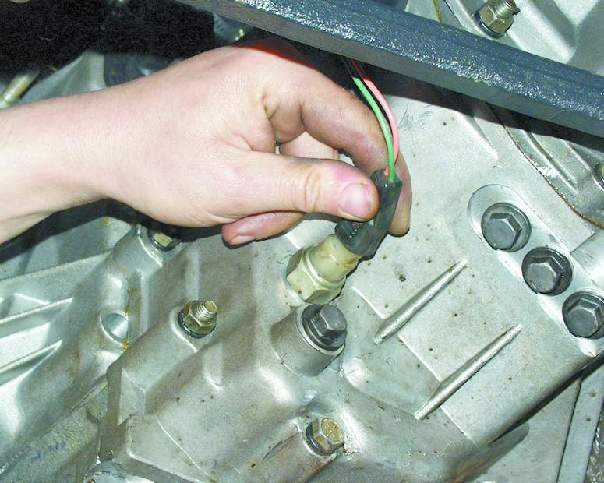

5. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.
6. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.
7. Ослабляем хомут тяги переключения скоростей коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.
8. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.
9. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.

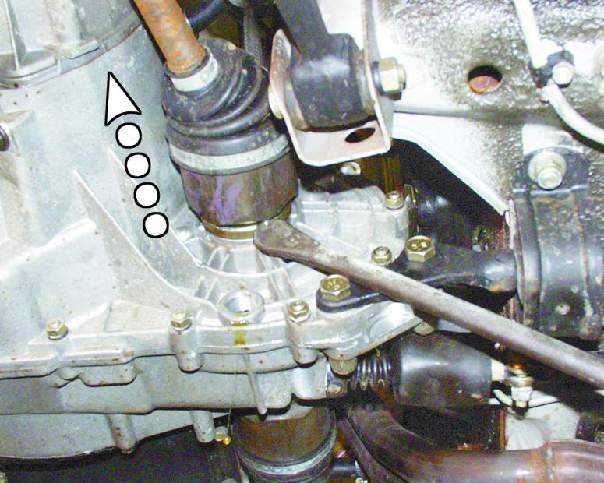

10. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.
11. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.
12. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.
13. Откручиваем болт левого нижнего крепления коробки передач.
14. Вывешиваем двигатель при помощи доски или иного приспособления.
15. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля).
16. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
17. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.
18. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.
19. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления?) и рычаг кпп, залить трансмиссионное масло.

Сальник штока коробки переключения передач, вышедший из строя, становится причиной утечки масла из КПП. Замену сальника коробки ВАЗ 2108-2109 можно сделать двумя способами: с демонтажем коробки или на самом автомобиле. Дальше подробнее рассмотрим второй вариант.

Установка

Установка МКПП ВАЗ 2109 производится после устранения всех проблем и дефектов.

Необходимо удостоверится в исправности всех узлов и деталей (диск сцепления, корзина, выжимной подшипник и так далее), проверить центровку комплекта сцепления, смазать шлицевое соединение первичного вала и фланца выжимного подшипника. При установке коробки переключения передач, необходимо воспользоваться помощью помощника и выполнить следующие действия:

• двигатель, зафиксированный с помощью домкрата или растяжки, приспустить на 10-15 град;
• поднять и вставить коробку до упора (недопустимо стягивание коробки и двигателя болтами, необходимо вручную добиться плотной посадки КПП вплотную к двигателю);
• затянуть четыре основные точки крепления и установить опору КПП;
• одеть и отрегулировать трос сцепления (педаль сцепления, должна находиться на 1 сантиметр выше тормозной педали);
• установить и подключить стартер и датчик задней скорости;
• поставить защиту маховика, трос спидометра и массовый провод;
• подключить и отрегулировать механизм переключения передач (поставить по метке или поставить рычаг выбора передач, по «нейтрали», на первую скорость);
• собрать ходовую часть (вставить привода, прикрутить шаровые опоры, установить растяжки);
• опустить автомобиль на колеса, затянуть их и центральные гайки приводов (усилие 23 -25 кг\м, примерно длинна рычага 1-1.5 м);
• залить масло до уровня.

Когда следует менять ТМ

Разные специалисты имеют различные мнения по этому поводу, но большинство склоняется к тому, что масляные жидкости внутри автомобиля для кпп ваз 2109 следует менять каждые 30 000 километров пробега, либо раз в год. Но, конечно же, всё зависит от условий эксплуатации и дорог, по которым передвигается транспортное средство, так в щадящем режиме трансмиссионное масло может отлично прослужить на 50 000 километрах пробега.

Качество рабочей масляной жидкости каждый автомобилист должен проверять постоянно, желательно не реже каждых 10 000 километров пробега. Если масло приобрело неприятный темный цвет, в его структуре просматриваются абразивные частицы, либо виден инородный осадок, то лучше произвести замену масляного состава. Так вы не только предотвратите поломку автомобиля, но и обезопасите своё передвижение в дороге.

Специалисты обязуют всех автомобилистов производить замену рабочих масляных жидкостей внутри КПП ВАЗ 2109 при каждом ремонте коробки передач. Так вы сможете предотвратить загрязнение и эрозию новых деталей, а главное будете знать что переключение передач производится качественно.

Замена масла в коробке передач ваз 2109 производится в несколько этапов:

1. Проверка уровня смазочного материала, его качества, определение необходимости замены;
2. Слить отработки из коробки передач автомобиля;
3. Далее нужно влить в КПП 3 литра трансмиссонной жидкости;
4. Проверка уровня смазки щупом;
5. Залить масло для КПП до максимальной отметки на щупе.

Так же производится замена и в АКПП. После того как замена рабочих жидкостей произведена, можно продолжить эксплуатацию транспортного средства

Обратите внимание, что лучше всего производить замену в автосервисе, но в любом случае приобретать ТМ вам придется самостоятельно. Давайте рассмотрим, какие его виды подойдут именно для девятки.

Когда нужно менять масло

Для начала рассмотрим общие данные. Как известно, и в коробке передач, и в двигателе имеется специальный щуп. Это и есть тот инструмент, который помогает определять уровень смазки. Каждый водитель должен ежедневно проверять щуп и стараться поддерживать уровень ближе к верхней метке на шкале. Если уровень масла будет ниже отметки, не рекомендуется доливать новое. Этого делать нельзя. Нужно сразу же приступить к замене.

Нижняя метка — это минимальный допустимый уровень масла и если он опустится ниже, то детали и узлы автомобиля будут недостаточно смазываться, а в итоге это приведет к поломке или выходу из строя двигателя или коробки передач

Поэтому так важно наблюдать за уровнем смазки, своевременно за этим делом следить и т.д. Менять масло следует каждые 75 000 км пробега, как утверждает инструкция,но это не совсем так

В условиях езды по нашим российским дорогам, сильной уплотненностью движения, плохим качеством топлива и по другим причинам, замена масла в коробке ваз 21083 и двигателе должна проводиться чаще. Особенно это касается замены масла в двигателе. Если в условиях городской езды сегодня не чередовать езду с частыми остановками и резкими стартами, можно легко попасть в аварию. Даже опытные водители, знающие о том, что такая езда плохо сказывается на узлах и механизмах автомобиля, вынуждены так делать. В итоге масло теряет свои качества довольно быстро и требует замены.
