Замена гидроусилителя lada 2107 (ваз 2107)

3 Монтаж усилителя гидравлического типа

В большинстве случаев установка электроусилителя руля выполняется в качестве дополнения к тюнингу подвески ВАЗ 2107. Как мы упомянули выше, самостоятельный монтаж детали – работа не из легких. Однако, зная принцип работы системы управления своей машиной, установить гидроусилитель сможет каждый владелец «семерки».

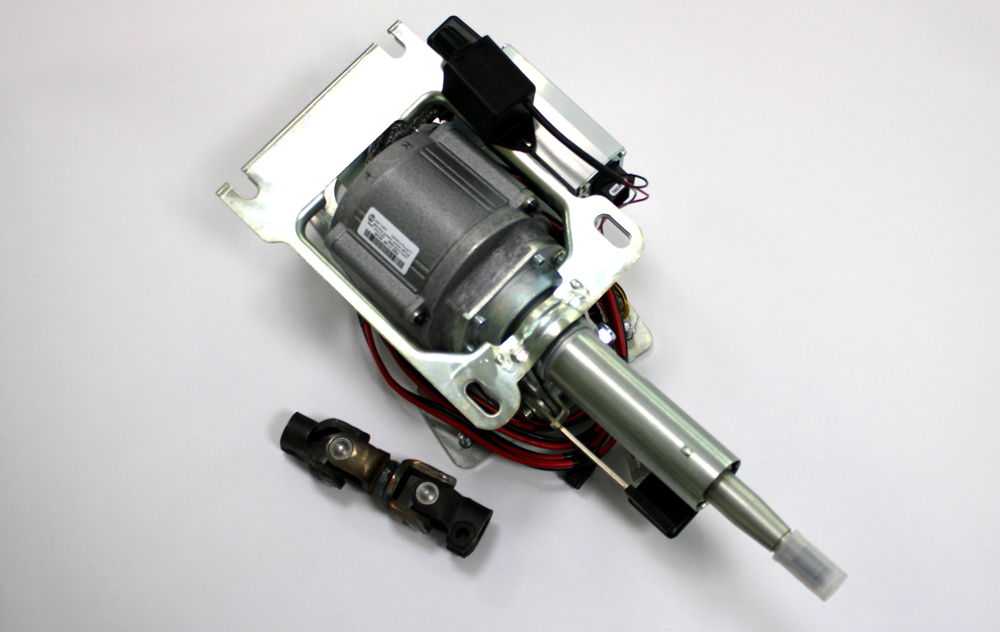

Установка электроусилителя руля

Для оснащения автомобиля можно использовать электрические усилители от Приоры или Нивы, но, как показывает практика, такие детали зачастую ломаются, что приводит к заклиниванию руля. Кроме того, конструктивные особенности этих деталей делают их монтаж очень сложным. Поэтому мы рассмотрим самостоятельную установку оригинального электроусилителя, выпущенного компанией ВАЗ специально для «семерки». Кроме подключения усилителя потребуется настроить датчик скорости коробки передач, иначе на малых передачах результат установки будет практически незаметным.

Датчик скорости коробки передач

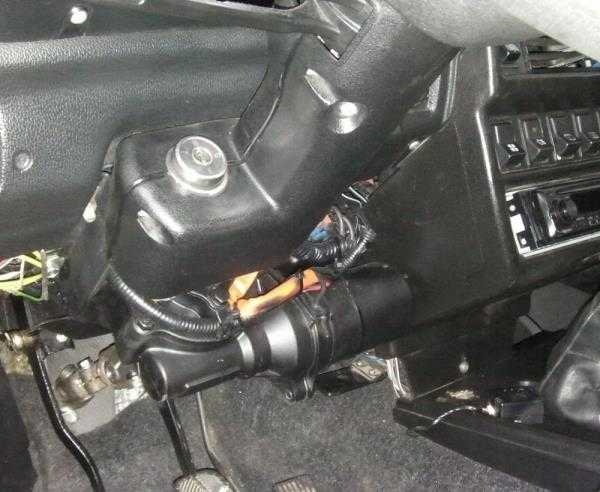

Начинать монтаж необходимо с замены редуктора. Для этого нужно аккуратно проделать отверстие в панели приборов машины и заменить электропроводку. Для установки редуктора необходимо вмонтировать дополнительный кронштейн, к которому прикручивается насос электроусилителя. После этого крепим редуктор и приступаем к замене шкива на коленчатом валике, а также соединяем привод с насосом. Стоит также позаботиться о размещении расширительного бачка для масла. После того, как вы подобрали оптимальное место и подключили к бачку все шланги, можно залить жидкость.

В процессе установки электроусилителя стоит регулярно сверяться с инструкцией. Это поможет выполнить работу правильно и не повредить систему управления автомобилем. Датчик измерения скорости лучше всего подключать к блоку педали газа машины. Свое питание он должен получать от электросхемы коробки передач.

Основные рекомендации по установке

Затем вставляется руль (можно взять от «Лады Калины»). Следующий шаг заключается в подключении электрической части ЭУР. Через предохранитель подключается красный провод на АКБ. Коричневый подключается к любой шпильке крепления данного механизма. Оранжевый провод (зажигание) подключается к синему (замок зажигания) через предохранитель. Кабели тахометра присоединяются к фишке приборной панели к сине-коричневому проводу. Серый кабель от датчика скорости присоединяется к проводу, идущему от его 2 к 9 контакту ЭБУ.

Некоторые водители ВАЗ 2107 решают поставить на свой автомобиль гидроусилитель руля. Это удовольствие обойдется им на 5-6 тыс. руб. дороже, чем установка электроусилительной системы. При этом рабочий процесс займет больше времени из-за предстоящих переделок.

https://youtube.com/watch?v=IY7EtU6DLkY

Источники

• http://ladamaster.com/gidrousilitel-rulya-na-vaz-2107
• http://autodont.ru/steering/gidrousilitel-rulya-na-vaz-2107
• http://expertvaz.ru/2107/ustanovka-elektrousilitelya-rulya.html

Устройство рулевой колонки

Предназначение вала рулевого колеса (рулевой колонки) состоит в передаче вращающего момента от рулевого колеса червячному редуктору рулевого механизма. Колонка ВАЗ 2107 (инжектор), как и аналогичные узлы на всех моделях «классики» АвтоВАЗа, жестко крепится к кузову автомобиля при помощи кронштейна. Конструктивно колонка состоит из пары шарниров, которые могут складываться в случае аварии. Это обеспечивает безопасность водителя. Для облегчения управления верхний вал колонки вращается на паре игольчатых подшипников, от состояния которых зависит усилие вращения рулевого колеса.

Легкий руль.

Особенности устройства: внешность у него стандартная. Внутри него имеется третья опора для вала, позволяющая понизить изгибающий момент и чувствительность ударов, передающиеся на рулевое колесо. Бронзовые втулки заменены игольчатыми подшипниками.

В маятниковом рычаге тяги имеются шариковые подшипники качения, понижающие трение и износ.
Установка усилителя руля на автомобиль ВАЗ: перед установкой регулировка не нужна. Редуктор и маятниковый рычаг монтируются на штатные посадочные места. Отворачиваем гайки, снимаем старый механизм и ставим новый.

Изменения в конструкции: под капотом ничего не меняется. Нововведения, которые улучшают эксплуатационные показатели, располагаются внутри корпуса редуктора. Никто из сотрудников ГИБДД при прохождении технического осмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа данного устройства ощущается при малых скоростях, автомобиль становится более маневренным. Стало легче удерживать руль на поворотах при высокой скорости.

Срок гарантии: 6 месяцев с момента приобретения.

Плюсы: понижает усилия на руле практически в два раза, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, не требует в течение длительного времени дополнительного обслуживания, срок службы больше, чем у штатного редуктора.

Минусы: мало ощутима работа во время парковки.

Общая оценка: желанные изменения за небольшие деньги.

Неисправности рулевой колонки Ваз 2107

С учетом простой конструкции колонки, вариантов неисправности немного

Важно следить за ее состоянием и вовремя устранять проблемы при их появлении

Основных видов неисправностей несколько:

1. Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация обшивочных панелей, неисправности блока рулевого переключателя.
2. Люфт рулевого колеса. Возможно две причины этого. Первая – отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если вовремя этого не сделать, шлицы на валу разобьются и рулевое колесо может провернуться, оставив автомобиль неуправляемым. Другая причина – износ червячной передачи рулевого редуктора. Тогда необходимо подрегулировать редуктор или произвести его ремонт.
3. Люфт в плоскости рулевого колеса или оси колонки. Это опасная неисправность, появляющаяся при износе (ослаблении) элементов кронштейна крепления или шлицевых соединений.

Ослабление гаек и болтов шлицевых креплений со временем приводит к стиранию шлицов, в результате чего автомобиль теряет управление. Поэтому люфт колонки должен быть устранен незамедлительно.

Главные детали усилителя руля

• торсионный и рулевой вал,
• электродвигатель,
• ЭБУ,
• бесконтактный датчик крутящего моменты,
• датчик положения ротора.

1. Входных датчиков, имеющих прямое отношение к крутящему моменту и определению угла поворота на рулевом колесе.
2. Исполняющего устройства — к нему поступают сигналы управления, которые вырабатываются специальной программой.
3. Блока управления — обрабатывает сигнал существующих датчиков.

• при поворотах,
• поворот на незначительной и большой скорости,
• возвращение колес в среднее положение и их поддержка в этом состоянии.

Поворот на малых скоростях характерен для парковки машины. При этом угол поворота рулевого колеса большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы в электродвигателе.

Процесс установки

При установке ГУР желательно, чтобы была снята КПП — так значительно удобнее работать. Потому как если все остается на месте, то придется максимально расширить левое окно рулевой тяги и устанавливать рейку без трубок подачи, прикручивать на месте — достаточно сложно.

Затем отрезается часть правой стойки телевизора, для того чтобы генератор удобно разместился. Втулки вставляются в натяжитель ремня генератора. Лишнее отрезается. Далее устанавливаем кронштейн насоса гидроусилителя руля на ВАЗ 2114 с заранее прикрученным насосом, притягиваем шланг подачи давления и прилаживаем бензомаслостойкий шланг, который стягивается хомутом.

Устанавливается ремень, затягивается. Затем нужно примерить рейку и вырезать такую часть моторного щита, чтобы вал рулевой рейки имел небольшой зазор относительно рулевого вала, трубок, моторного щита.

Далее устанавливаем на место. Осталось залить жидкость, прокачать систему, завести.

Установка электроусилителя руля

Если владелец авто желает установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед тем как настроить и модернизировать систему, следует произвести регулировку датчика скорости трансмиссии. Это позволит избежать слишком «тугих» поворотов руля.

Среди прочих дополнений, устанавливая в свой автомобиль ЭУР, владельцу транспортного средства придётся установить новый трос подсоса (приобрести его можно в комплекте к ЭУР для ВАЗ-2108), заменить редуктор и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при приобретении готового комплекта подразумевает наличие датчика скорости, разных крепёжных элементов, троса подсоса, замка зажигания, нескольких переключателей и кожуха для колонки руля.

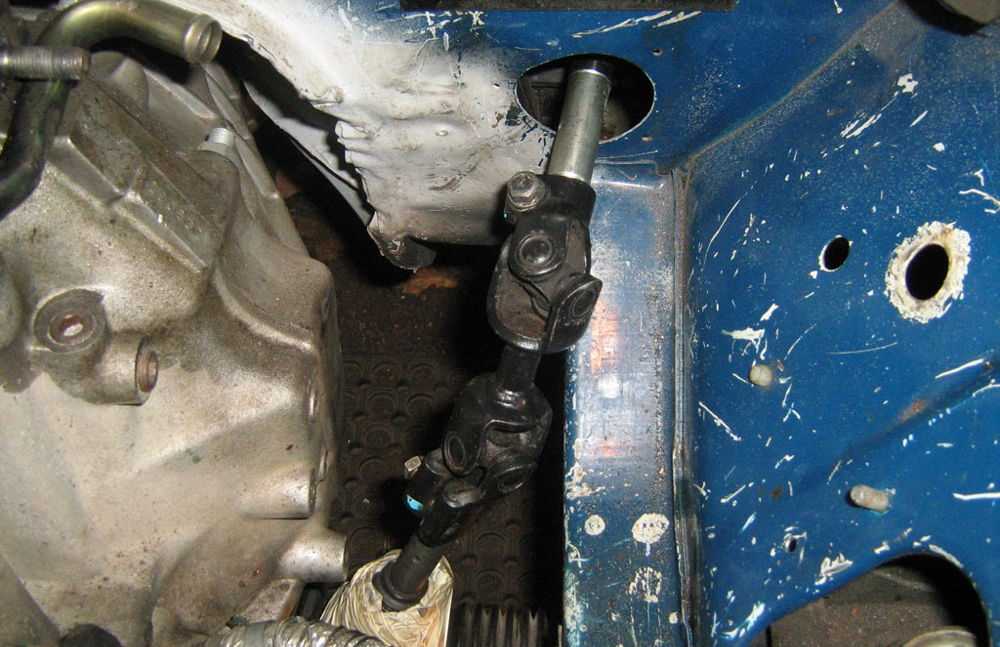

Собирая своими руками на ВАЗ-2107 электроусилитель руля, необходимо начать с переходной пластины и кардана. После снятия крестовины нужно подобрать кардан соответствующей длины. Сваренная и собранная крестовина, точнее, её подшипники, оснащаются новой смазкой. После этого устанавливается рулевое устройство и подключается электрическая составляющая ЭУР. Провод красного цвета должен идти к АКБ, а коричневый — к шпильке его крепления. Синий кабель, отвечающий за замок зажигания, должен идти к оранжевому. Провода тахометров должны идти к фишке приборной панели, а соединяющие элементы между датчиками скорости к девятому контакту ЭБУ.

Основная информация о гидроусилителе

Чем же выделяется рулевой гидроусилитель для авто марки ВАЗ 2107? Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки ВАЗ 2107, таких как:

Также стоит обратить ваше внимание на то, что гидроусилитель имеет две схемы, такие как передача усилий на реку или валик руля. Автолюбители выделяют две системы таких усилителей:

Устройство рулевого гидроусилителя на авто марки ВАЗ 2107

Гидроусилитель руля для автомобилей марки ВАЗ 2107 включает в себя такие основные элементы:

• При поворотах на большой или же незначительной скорости;
• Возвращение автомобильных колес в среднее расположение и их поддержание в таком состоянии;
• При поворотах.

А благодаря торсину обеспечивается передача крутящего момента к рулевой системе, одновременно с этим происходит измерение закручивания и угла поворота этого колеса. Для проведения таких измерений применяются специальные датчики, а полученная информация передается к гидроусилителю. Именно так происходит поддержание функционирования гидроусилителя в необходимом режиме. После этого крутящий момент переходит в рулевой механизм и ведущие колеса автомобиля. Поворачивание на небольших скоростях характерно для парковки транспортного средства, причем угол поворота руля авто является не маленьким. Крутящий момент обеспечивается электронной схемой руководства при помощи максимального функционирования двигателя авто.

Как правильно проводится установка гидроусилителя руля на авто марки ВАЗ 2107?

Естественно также нужно будет провести настройку датчика скорости коробки передач, иначе на начале движения на маленьких скоростях водитель не заметит какие-то изменения. То есть рулевое колесо будет немного тяжелее крутиться. В момент набора больших скоростей рулевое колесо будет переходить владельцу транспортного средства с маленьким уровнем сопротивления. Также, если у вас отсутствует датчик скорости, то его тоже обязательно нужно будет установить.

• Снижение количества оборотов руля;
• Уменьшение усилия при повороте руля.

• Большая стоимость;
• Сложность установления;
• Существенные перемены рулевой системы транспортного средства;
• Нуждается в регулярном обслуживании.

Установка электроусилителя руля на ВАЗ своими руками осуществляется 2 методами:

Определение уровня масляной жидкости в редукторе

Если говорить об объеме заливаемой жидкости в редуктор, то он составляет 1,35 л. Алгоритм, по которому проводится замена масляного состава в заднем мосту, во многом схож с алгоритмом замены масляного состава КПП.

Рекомендуется проводить замену масляной жидкости перед эксплуатацией транспортного средства как в зимний, так и летний сезон. Кстати, вязкость состава для данных периодов разная: зимой консистенция более жидкая, летом – более вязкая.

Перед тем как производить замену масляного состава в заднем мосту ВАЗ, можно определить уровень жидкости в редукторе. Для этого понадобится ёмкость объёмом чуть более 1,5 л.

Следующие этапы работы выглядят таким образом:

• В первую очередь необходимо поставить авто на смотровую яму;
• Далее следует очистить грязь о сливной и заливной пробки;
• Торцовым ключом на 17 миллиметров нужно отвинтить пробку, закрывающую заливное отверстие;
• Далее следует проконтролировать уровень масляной жидкости при помощи подходящего инструмента, к примеру, отвёртки – уровень жидкости должен дойти до самой нижней части заливного отверстия;
• Если уровень масляной жидкости не доходит до нижней кромки, нужно долить трансмиссионную жидкость при помощи особого шприца, а следом хорошо завернуть отверстие при помощи пробки.

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне обоснованного решения сменить заводской руль на более спортивное приспособление диаметром 320 мм. Подобный агрегат подарит владельцу авто множество преимуществ: во-первых, он сможет парковаться с большей манёвренностью. В момент модернизации руля не стоит забывать об установке травмобезопасного стакана.

Те автомобилисты, которые предпочитают спортивный тюнинг (рейка с малым числом), должны быть готовы отдать за агрегат в два раза больше средств, нежели за простое стандартное приспособление. Однако, после установки автомобиль обретёт возможность поворачивать колёса всего за два рулевых оборота.

Третьим шагом по усовершенствованию авто может стать регулировка развала и схождения. Эксперты, которые много лет работают с разными моделями ВАЗа, повышают схождение и отрицательный развал на передней оси

Вместе с этим необходимо в обязательном порядке обратить внимание на схождение задней колёсной базы, которое должно, наоборот, снижаться
