Замена прокладки выпускного коллектора и трубопровода ваз 2107

Функции системы выхлопа и периодичность замены деталей

При кажущейся простоте, система выхлопа выполняет несколько важных функций:

отвод продуктов сгорания топлива;
снижение уровня шума от выхлопа;
поддержание баланса воздуха систем впуска и выпуска;
обеспечение вентиляции и очистки цилиндров;
снижение содержания СО (при наличии катализатора).

Воздействие высоких температур, влаги, продуктов сгорания топлива и масла приводит к сквозной коррозии деталей выхлопной системы. Это усугубляется внешним воздействием гравия, песка и солевых растворов, которыми обрабатывают дороги зимой. Поэтому детали системы приходится менять. Периодичность замены зависит от таких факторов:

активность пользования автомобилем;
частота эксплуатации машины при плохой погоде (в дождь, снег);
качество топлива;
качество деталей выхлопной системы.

Совет: можно продлить срок службы выхлопной системы, обработав устанавливаемые детали графитовой смазкой. Остается завести двигатель и прогреть системы выхлопа. Детали нагреются и смазка выгорит, оставив тонкий слой пленки, надежно защищающий от коррозии. Другой вариант — приобрести алюминиевые, а не стальные резонатор, глушитель и “штаны” ВАЗ 2107. Они обойдутся дороже, зато алюминий менее подвержен коррозии и прослужит намного дольше.

Капитальный ремонт ВАЗ 2107

В отдельных случаях капитальный ремонт силового агрегата ВАЗ 2107 можно частично осуществить без его демонтажа. Перед началом работ следует тщательно промыть двигатель и моторный отсек струёй воды и высушить. Без снятия мотора можно заменить:

уплотнитель картера;
манжеты обоих коллекторов;
сальники коленвала;
помпу;
генератор;
бензонасос;
карбюратор.

ГБЦ также легко снимается с двигателя без демонтажа.

Капитальный ремонт предполагает восстановление элементов двигателя, в результате которого технические параметры будут соответствовать параметрам нового мотора. Для этого:

меняется вся поршневая группа;
растачиваются цилиндры;
шлифуется коленвал;
меняются вкладыши.

Вспоминаю, как попал на первый капитальный ремонт двигателя по своей же глупости. Выехал на поле. Впереди был овраг, я и заехал на своей «семёрке». Дальше подняться в горку не смог, и обратно тоже. В общем, застряла машина, буксует. Тут подошёл знакомый, что-то он там собирал — цветы или растения какие-то. Говорит: «Ты неправильно делаешь, надо дать назад, а потом резко вперёд. Давай я сяду, а ты подтолкни, когда вперёд поедет». Ну, я и согласился, как дурак. Машина буксовала около получаса, никакого толка. Вызвал трактор, что хотел сделать и раньше. Вытянули автомобиль. Я сел и поехал назад, домой. Через несколько метров замигал чек. Оказывается, как я потом узнал, всё масло утекло во время буксования. Хорошо, что трактор далеко не уехал. Пришлось везти машину на капитальный ремонт с заменой поршневой, расточкой вала.

Необходимость капитального ремонта определяется состоянием блока цилиндров и поршневой группы. Если большинство элементов хорошо сохранилось, можно ограничиться заменой отдельных деталей. Если же обнаружится даже незначительный износ блока, потребуется хонингование цилиндров.

Иногда владельцы ВАЗ 2107 покупают ремонтный комплект, включающий перешлифованный коленвал и набор поршневой группы. Также для капитального ремонта рекомендуют приобретать неполный блок цилиндров. Так как в этом случае зазоры не смещены, заменить блок будет довольно просто. Однако чаще всего приходится покупать полноценный блок цилиндров, включающий масляный насос, поддон, ГБЦ, раструбные муфты и пр.

Разборку ДВС рекомендуется проводить на профессиональном стенде, предварительно сняв маховик и узел сцепления. Если такого стенда нет, демонтированный двигатель прочно фиксируют и лишь потом начинают его ремонт.

Обычно капитальный ремонт двигателя ВАЗ-2107 предполагает:

разборку ГБЦ, с последующей очисткой и проверкой;
осмотр коромысел и клапанов;
ремонт или шлифовку клапанов;
демонтаж поршней и шатунов;
демонтаж коленчатого вала;
проверку состояния блока цилиндров и его чистку;
проверку распределительного вала;
осмотр подшипников и проверку их на люфт;
снятие и установку колец;
проверку зазоров;
осмотр сальников и их замену.

Таким образом, практически любой ремонт ВАЗ-2107 можно провести самостоятельно. Для этого необходимо иметь определённые навыки и набор инструментов для ремонта, а также руководствоваться пошаговыми инструкциями специалистов.

Советы по замене впускного коллектора

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

ключи «на 8», «на 10», «на 13», «на 17»;
насадка типа «кардан» и торцовые головки «на 17», «на 19»;
магнитная отвёртка;
отвертки, пассатижи;
новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2017 года по Москве и области.

Ослабляем хомут и отсоединяем шланг вентиляции картера.

Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

Снимаем шланг подвода к вакуумному регулятору давления топлива.

Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

Отсоединяем от ресивера шланг вакуумного усилителя.

Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

Откручиваем два болта и снимаем топливную рампу.

Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

… и одну сзади.

Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

…затем с правой стороны.

Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.

Замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 не имеет деталей крепления к кузову автомобиля, поэтому необходимо его придерживать при замене. Иначе приемная труба будет согнута.

Работа по замене состоит из следующих этапов:

обстучать хомуты и соединения труб молотком;
ослабить болты хомутов и сместить хомуты крепления к “штанам” и глушителю;
отсоединить резонатор от глушителя, расстыковав трубы;
отсоединить резонатор от приемной трубы (“штанов”);
установить новый резонатор в правильное положение;
состыковать детали и затянуть хомуты крепления.

Примечание: бачок резонатора должен располагаться параллельно земле, иначе деталь будет стучать по днищу автомобиля и цепляться за неровности дорожного покрытия.

Расположение резонатора ВАЗ 2107

Выхлопная система карбюраторных ВАЗ 2107 состоит из трёх секций:

двойная приёмная труба, присоединённая к фланцу выпускного коллектора;
резонатор;
основной глушитель.

Аналогичная система устанавливалась и на первые семёрки с инжектором, соответствующие нормам Евро 0. Позже появились инжекторные модификации ВАЗ 2107, произведённые в соответствии с требованиями Евро 2 и Евро 3, в которых выхлопной тракт дополнился четвёртой секцией — каталитическим нейтрализатором, расположенным между приёмной и резонаторной трубой.

Инжекторные модели ВАЗ 2107, соответствующие экологическим требованиям Евро 2 и Евро 3, комплектовались каталитическим нейтрализатором

Резонатор, соединённый передней частью с приёмной трубой или катализатором, начинается под коробкой передач и заканчивается перед балкой заднего моста. Бачок резонатора находится справа (по ходу движения) от карданного вала. Соединительный патрубок, выходящий из корпуса, загнут кверху и состыкован с трубой основного глушителя, огибающей задний мост. Вся конструкция держится на фланце выпускного коллектора двигателя, металлическом кронштейне и резиновых подвесах, прикреплённых к днищу машины.

Пошаговая инструкция замены прокладок коллекторов Ваз 2107

1. Снять выпускной коллектор и топливный привод. Для этого корпус воздушного фильтра снимают со шпилек. Перед этим откручивают 4 гайки крепления к карбюратору, разбирают корпус воздушного фильтра, сняв его со шпилек.

2. Открутив гайки крепления, также снимают со шпилек приемную трубу выпускного коллектора.

5. Отвернув гайки крепления, снимаем теплозащитный щеток со стартером.

7. Надо отвернуть 2 гайки крепления крепежа трубки подводки жидкости охлаждения к насосу около перепускного патрубка под коллектором. Между трубой и насосом расположена уплотнительная прокладка. Гайки снимаем ключом на 10.

Источники

http://avtolyubiteli.com/zamena-prokladok-vpusknogo-i-vyipusknogo-kollektorov-vaz-2107/
http://carfrance.ru/zamena-prokladki-vpusknogo-kollektora-vaz-2114-inzhektor/
http://semerkavaz.ru/sistema-pitaniya/zamena-prokladki-vpusknogo-kollektora-vaz-2107/

Замена приемной трубы (“штанов”) ВАЗ 2107

При замене приемной трубы нужно обязательно заменить прокладку между ней и выпускным коллектором. Также лучше поменять гайки крепления “штанов” к коллектору. Порядок действий такой:

ослабить хомут и отстыковать штаны от резонатора;
открутить четыре гайки крепления приемной трубы к коллектору;

Важно: откручивать гайки следует осторожно, чтобы не свернуть шпильки крепления. В противном случае придется высверливать и менять шпильки

снять “штаны” (приемную трубу) и прокладку;
установить новую прокладку;
установить новую приемную трубу;
соединить приемную трубу с резонатором, затянуть хомут крепления;
затянуть гайки крепления “штанов” к коллектору.

Если после установки новой приемной трубы выхлопная система провисает или бьется о днище, возможны такие варианты:

резонатор или приемная труба закреплены не под теми углами;
провисли подушки двигателя.

В первом случае достаточно ослабить хомуты и установить детали правильно. Во втором придется заменить подушки двигателя.

Лада 2107 Marine › Бортжурнал › Сюрпризы, сюрпризы… (замена прокладок коллекторов)

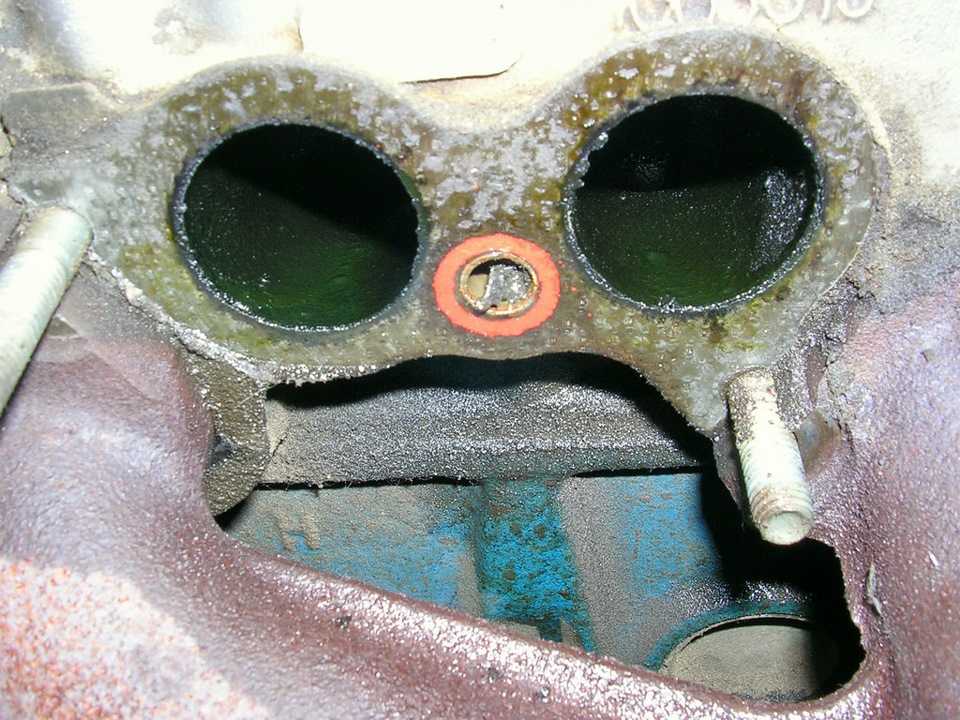

Закончив водопроводные дела решил проверить состояние прокладки впускной трубы и выпускного коллектора. Несколько причин, побудивших меня это сделать:— троение двигателя при прогреве;— постепенное падение оборотов двигателя при прогреве (редко — вплоть до полной остановки) и затем самопроизвольный резкий набор оборотов;— пар из выхлопной трубы при прогреве (возможно, это и конденсат, а у меня — паранойя :))— тряска двигателя при трогании — практически неощущаемая на холодную и усиливающаяся по мере его прогрева (как при кривом диске сцепления);— чрезмерный нагрев корпуса карбюратора;— следы то ли масла, то ли ОЖ с копотью на стыке впускной трубы и головки блока.

В общем, ряд симптомов мог бы указать на прогар прокладки головки блока, но при этом:— нет следов масла в расширительном бачке и антифриз прозрачен, как новый;— нет пузырьков в расширительном бачке ни во время, ни после прогрева двигателя;— нет эмульсии на крышке МЗГ, на щупе;— масло просто темное, без признаков попадания в него ОЖ.

Поэтому решил проверить для начала эти прокладки, купив 2 штуки по 54 руб. Тем более, что операция в целом несложная. Открутил со шпилек выпускного коллектора гайку крепления щитка стартера и болтик М6 щитка (его неудобно крутить, особенно, когда собираешь все обратно). К водяному насосу и коллектору трубка печки у меня не была еще прикручена после замены насоса. Снял корпус воздушного фильтра, отсоединил все шланги от впускной трубы и карбюратора и полез под машину, чтобы открутить хомут крепления приемной трубы к кронштейну КПП. Там меня ждал первый сюрприз:

Уплотнение привода спидометра уже не держит

Ладно, займемся этой проблемой позже…

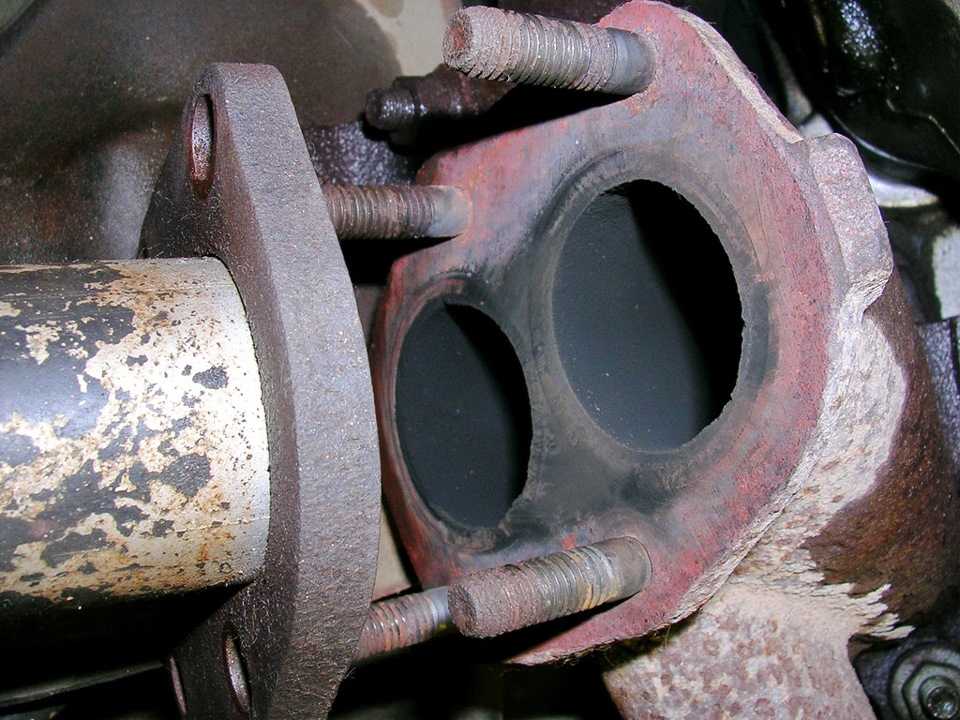

Отсоединил приемную трубу от фланца выпускного коллектора и снял старую прокладку. Точнее, там оказались 2 прокладки. Видимо, в прошлый раз я так собрал выпуск по невнимательности — вот еще один сюрприз

Тут с уплотнением все в порядке

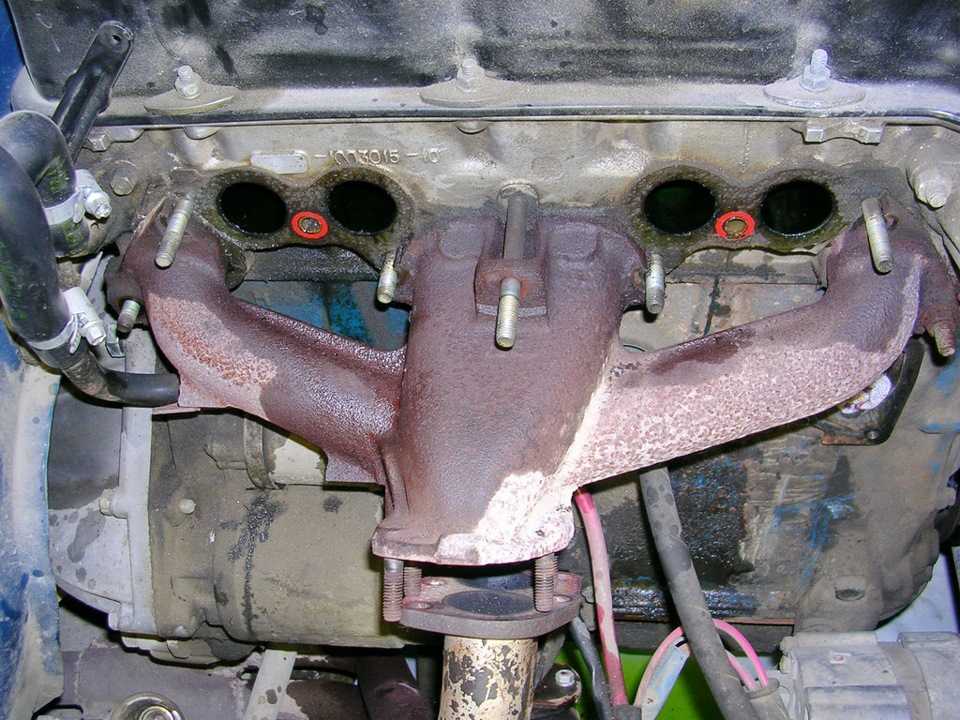

Откручивая гайки коллектора — 7 штук — пара гаек, что находились ближе к моторному щиту, стронулись очень легко, практически от руки. Снял сначала впускную трубу с карбюратором на ней:

И обнаружил вот такой «подарок»:

Кто здесь?

Что-то похожее на остатки прокладки и какой-то шерсти

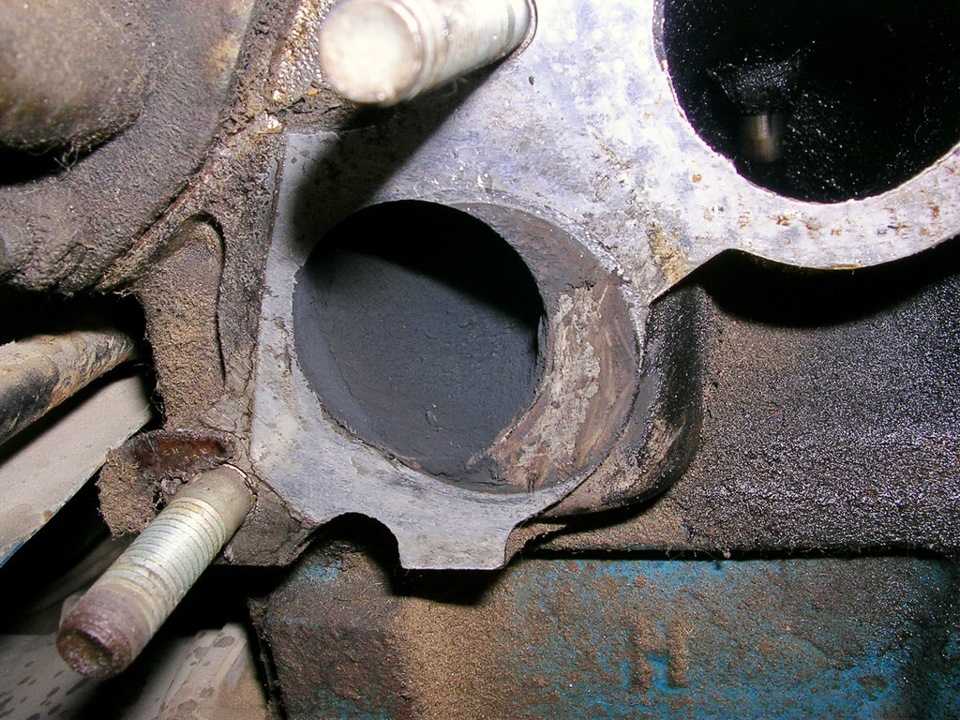

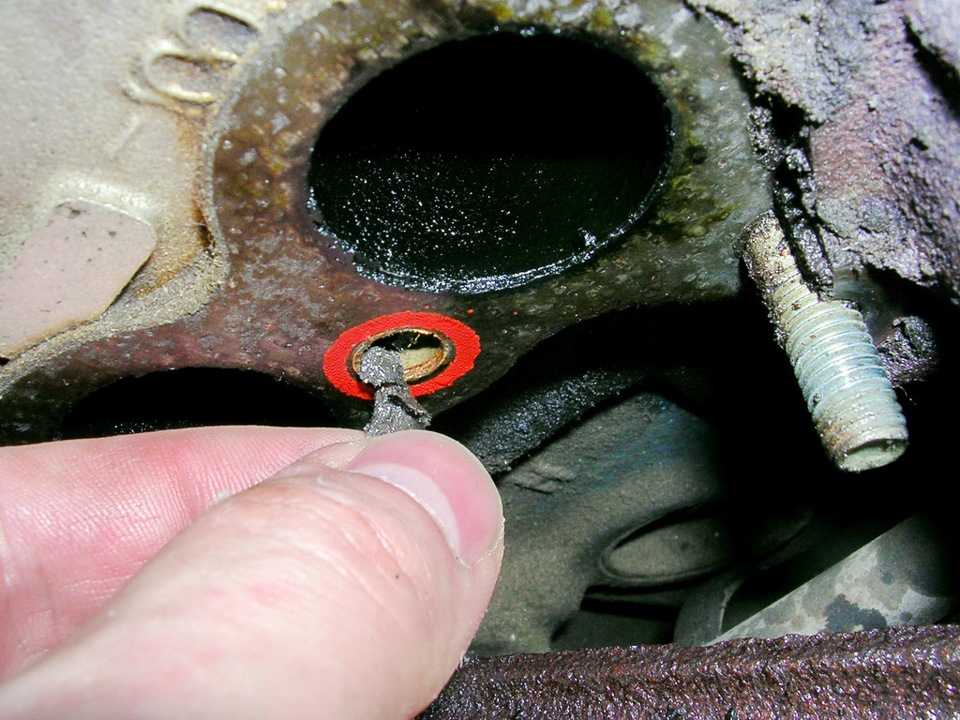

Аккуратно извлек эту гадость. Вроде бы в головке канал остался чистым.Дальше снял выпускной коллектор. Оп-па:

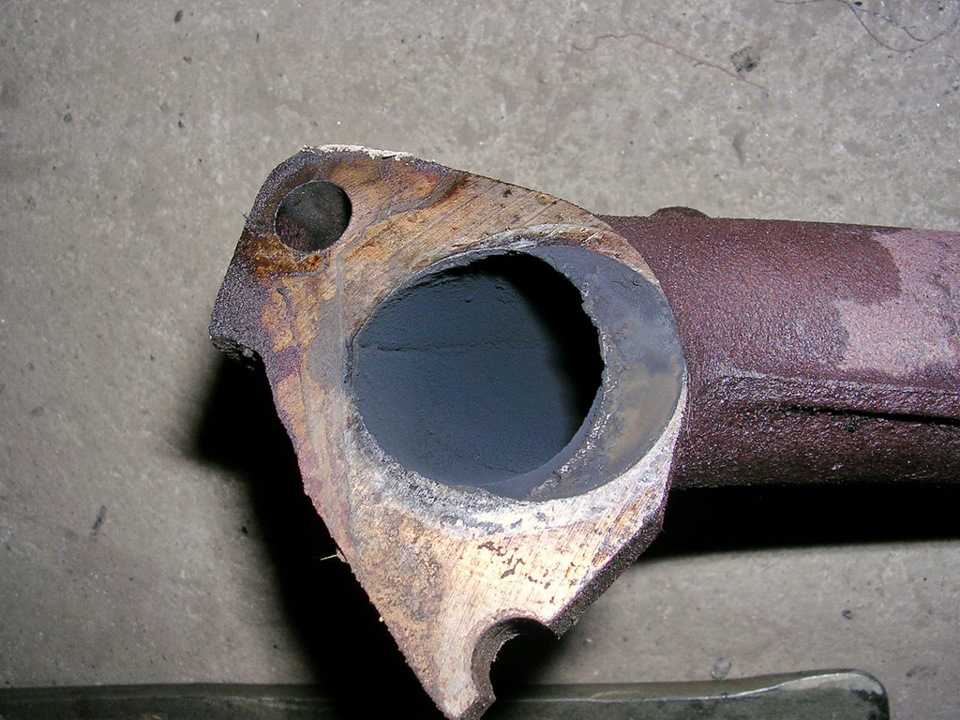

Интересно, как можно было так поставить прокладку?!Ну и след на фланце коллектора:

Видно, где прорыв газов шел

И, наконец, свидетельство того, что сальники клапанов 2-го цилиндра не справляются со своей задачей:

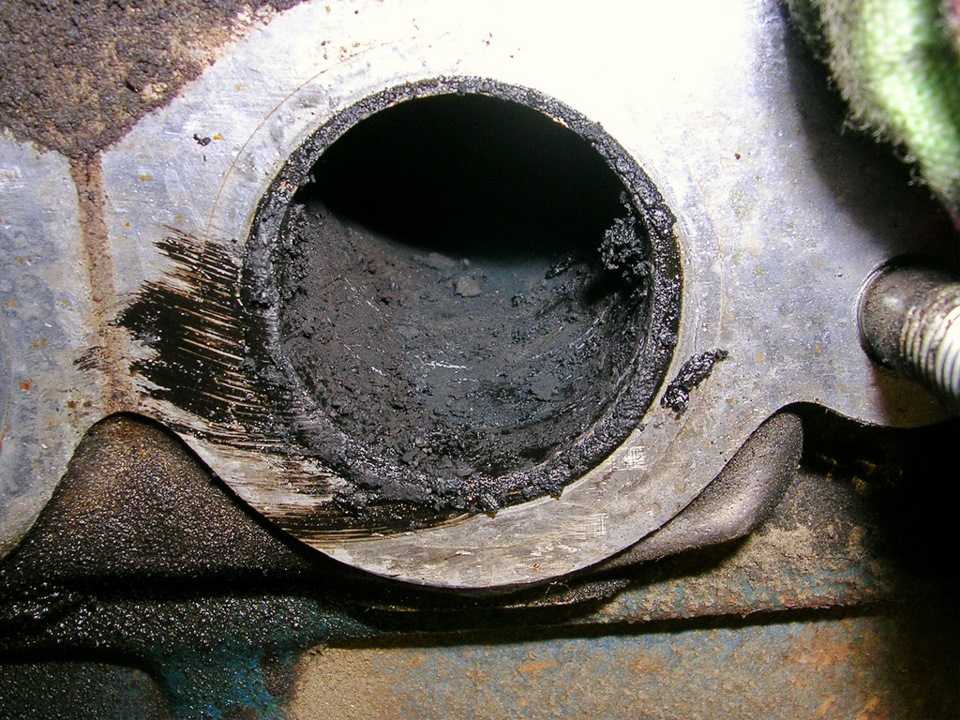

Черный хрупкий нагар на стенках выпускного канала ГБЦ второго цилиндра

Нагар довольно легко откалывался шлицевой отверткой, и был счищен как в ГБЦ, так и в коллекторе. По фланцам трубы и коллектора прошелся лезвием канцелярского ножа, чтобы счистить остатки прокладки, ржавчину и нагар, протер обезжиривателем.Новую прокладку как ни прикладывал, точного совмещения отверстий с коллектором добиться не получилось.

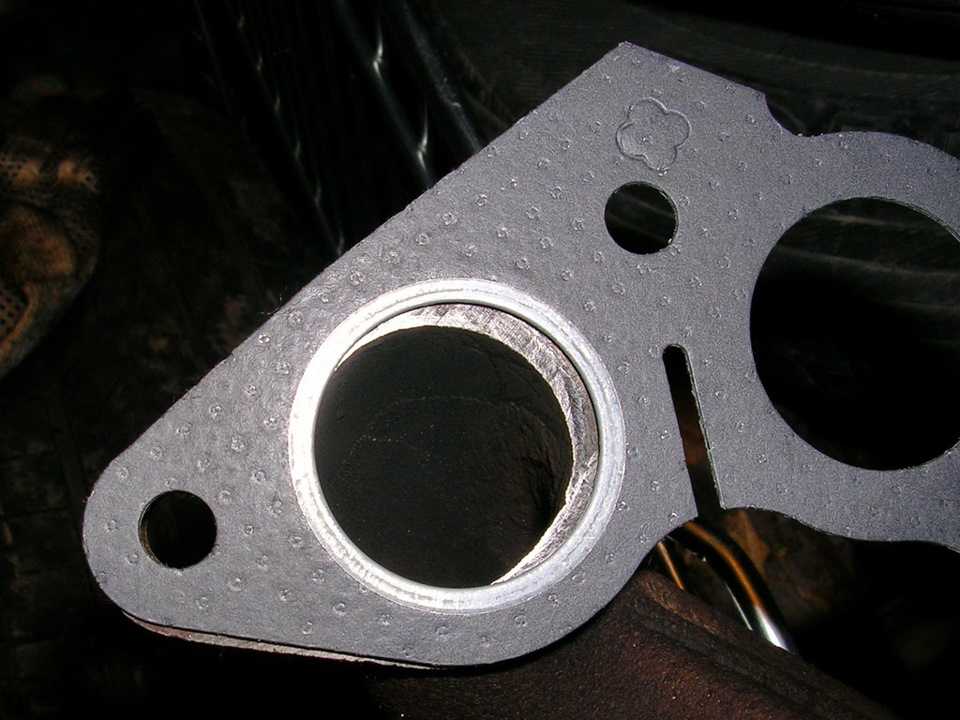

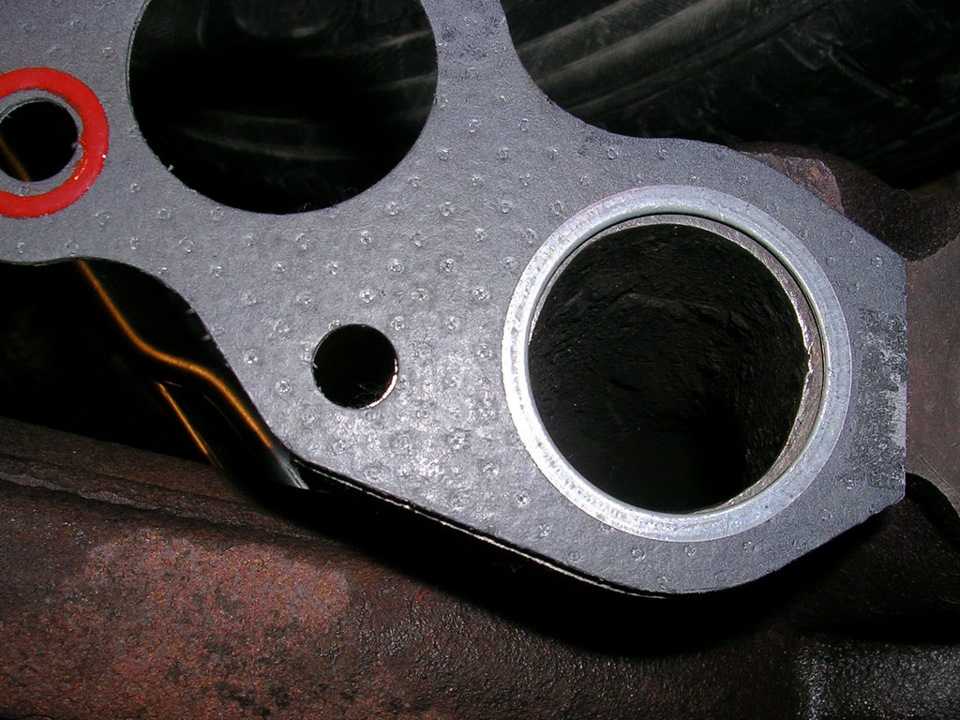

Нашел положение, при котором смещение минимальное, и металлическая окантовка отверстий прокладки не выступает за края. Прокладку перед установкой намазал смазкой «Шрус супер-4МЛ» с (графитом) и выдержал минут 30.

При сборке заменил 4 шпильки фланца приемной трубы (это рекомендуется делать при каждой возможности, т.к. металл в этом месте очень термонагруженный), а также все шпильки крепления коллекторов (это уже больше для успокоения души). Кстати, по каталогам не совсем понятно, какие шпильки впускной трубы и коллектора куда вкручивать. А их — 4 разных размера! Вот расположение шпилек по порядку, начиная от моторного щита к передку, может, пригодится кому:№№1,5 — 13543621 Шпилька M8x30№№2,6,7 — Шпилька 2101-1008082№3 — 13543521 Шпилька M8x25№4 — 13544621 Шпилька M8x80

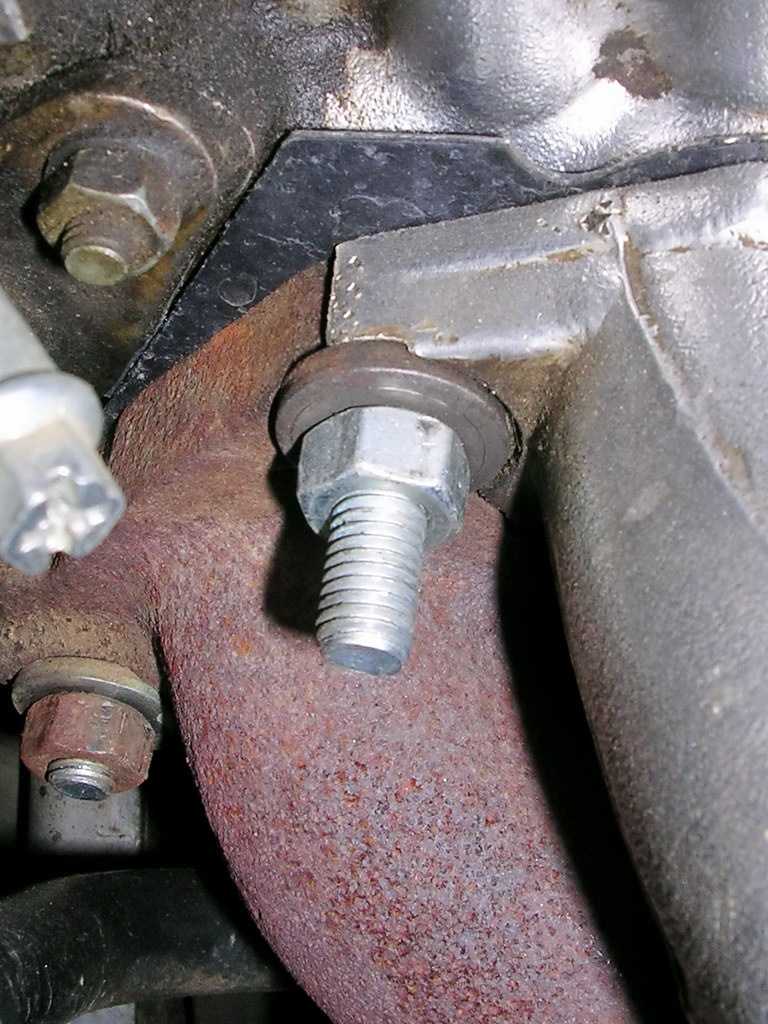

Шайбы для крепления впускной трубы и коллектора я заменил на более толстые и прочные — использовал шайбы для крепления корпуса подшипников распредвала двигателя ВАЗ 2108 (2108-1006036) размером 8.0х16.0х3.5мм:

Рекомендую такие же использовать для крепления карбюратора, особенно для моделей Солекс

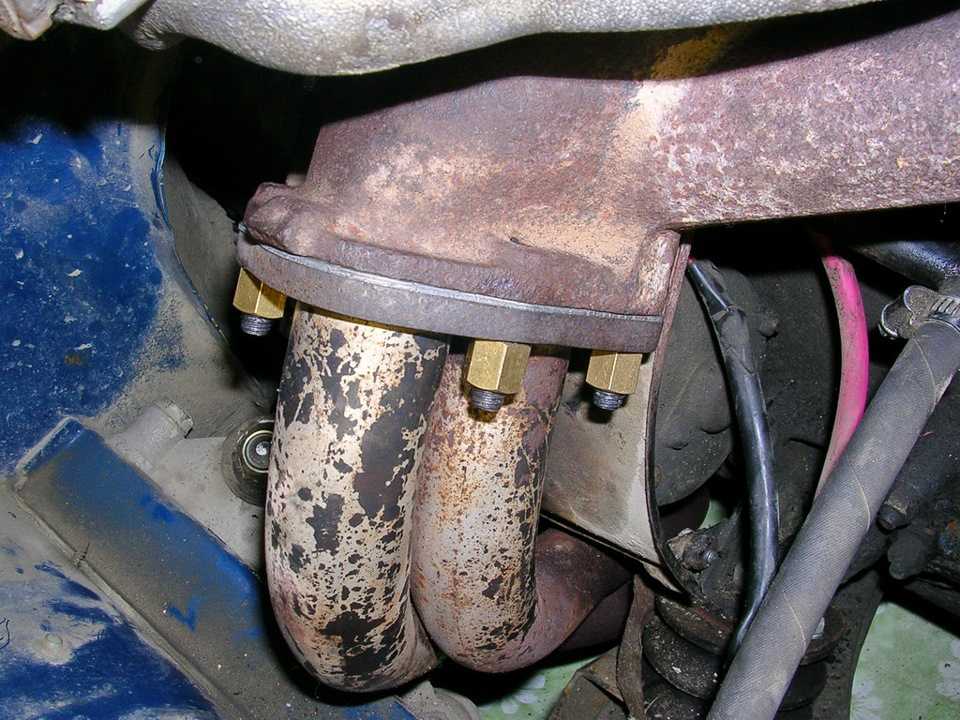

Ну и, конечно, нет лучше гаек для крепления фланца «штанов», чем латунные гайки для 2108

Основные неисправности инжекторной топливной системы и их признаки

Прежде чем перейти к неисправностям топливной системы «семёрки», рассмотрим, какие симптомы их могут сопровождать. К признакам нарушения нормальной работы системы относятся:

затруднённый запуск холодного силового агрегата;
нестабильная работа мотора на холостых оборотах;
«плавающие» обороты двигателя;
потеря мощностных качеств мотора;
повышенный расход горючего.

Естественно, похожие симптомы могут возникать и при других неисправностях двигателя, особенно тех, которые касаются системы зажигания. К тому же, каждый из них может указывать одновременно на несколько видов поломок. Поэтому при проведении диагностики здесь важен комплексный подход.

Затруднённый запуск на холодную

Проблемы с запуском холодного агрегата могут возникать при:

неисправности бензонасоса;
снижении пропускных способностей фильтра вторичной очистки;
засорении форсунок;
выходе из строя ламбда-зонда.

Нестабильная работа мотора без нагрузки

Нарушения в работе двигателя на холостом ходу могут свидетельствовать о:

неисправности регулятора ХХ;
поломке бензонасоса;
засорении форсунок.

«Плавающие» обороты

Медленное перемещение стрелки тахометра сначала в одну, потом в другую сторону может быть признаком:

неисправности датчика холостого хода;
выхода из строя датчика расхода воздуха или положения дроссельной заслонки;
нарушений в работе регулятора давления горючего.

Потеря мощности

Силовой агрегат инжекторной «семёрки» становится существенно слабее, особенно под нагрузкой, при:

нарушениях в работе форсунок (когда топливо не впрыскивается в коллектор, а льётся, в результате чего смесь становится слишком обогащённой, и мотор «захлебывается» при резком нажатии на педаль газа);
поломке датчика положения дроссельной заслонки;
перебоях в работе топливного насоса.

Все перечисленные неисправности сопровождаются увеличением потребления горючего.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

Снимаем «клемму-минус» с аккумуляторной батареи.
Демонтируем трос газа.
Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону.
Отключаем разъем датчика положения дроссельной заслонки.
Отключаем разъем проводов регулятора холостого хода.
Открутить патрубки вентиляции картерных газов, усилителя тормозов.
Проводим демонтаж ресивера.
Снимаем провода блока управления впрыском (форсунками).
Демонтируем топливную рампу без демонтажа форсунок.
Снимаем термоэкран с коллектора.
Отсоединяем приемную трубу.
Снимаем выпускной коллектор.
Открутив гайки крепления, демонтируем впускной коллектор.
Проводим замену прокладки.
Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.

Устройство выхлопной системы ВАЗ 2107

Как у большинства легковых авто, ВАЗ 2107 имеет систему выхлопа, состоящую из трех основных частей:

приемная труба, в которую газы поступают из выпускного коллекторы;
резонатор ВАЗ 2107 (дополнительный глушитель), куда газы направляются из приемной трубы и где происходит частичное снижение звука выхлопа;
глушителя, в котором поглощается основная часть шума выхлопа двигателя.

Кроме вышеперечисленных деталей, в систему выхлопа входят:

подушка крепления глушителя;
болт подушки;
ремень подвески глушителя;
болт хомута и хомут крепления глушителя к резонатору;
болт хомута и хомут крепления резонатора к приемной трубе;
болт хомута и хомут крепления приемной трубы к кузову;
гайки крепления приемной трубы к коллектору;
прокладка;
стопорная пластина;

Впускной коллектор ВАЗ 2107

Впускной коллектор ВАЗ 2107 в силовых установках автомобилей призван выполнять очень важные задачи. В первую очередь, он предназначен для подачи воздушно – топливной смеси в камеры сгорания цилиндров силового агрегата, в то же время, он разогревает данную смесь до необходимой рабочей температуры, так, как процесс впрыска горючего сопровождается образованием разряжения, которое, в свою очередь, создает холодные пары.

Помимо этого, впускной коллектор автомобиля ВАЗ 2107 находится в тесном взаимодействии с системой охлаждения транспортного средства, поэтому сбоку к нему подведены резиновые патрубки этой системы. Каждому автомобилисту необходимо следить за техническим состоянием впускного коллектора ВАЗ, а также держать под контролем герметичность соединений резиновых шлангов системы охлаждения с штуцерами впускного агрегата, которое обеспечивается металлическими хомутами. При нарушении герметичности соединения, а также, при повреждении резиновых патрубков присоединенных к впускному коллектору ВАЗ, данные детали требуется незамедлительно заменить.

Самая уязвимая деталь впускного коллектора ВАЗ 2107, это прокладка, которая располагается между головкой блока двигателя и самим коллектором. Как правило, проблемы с ней возникают из-за ее неправильной установки. Также, хотя это случается крайне редко, если в коллектор будет попадать воздух, может возникнуть очаг коррозии, отчего нарушится адекватная работа силового агрегата ВАЗ в различных режимах. В такой ситуации, впускной коллектор ВАЗ необходимо заменить, благо, в наше время это не проблема.

Если прислушаться к мнению специалистов, можно придти к заключению, что впускной коллектор ВАЗ относится к весьма долговечным компонентам системы автомобильного впуска и его, зачастую, хватает, при качественном и своевременном обслуживании, разумеется, на весь срок эксплуатации транспортного средства, за исключением замены штуцеров, к которым подводятся резиновые патрубки системы охлаждения.

Производители резонаторов для ВАЗ 2107

На постсоветском пространства можно приобрести резонаторы многих производителей. Наибольшим спросом пользуются устройства производства:

ОАО «АвтоВАЗагрегат» (производитель оригинальных деталей);
ОАО «Тольяттинский завод технологического оснащения»;
ООО «Ижорский глушитель»;
TRANSMASTER UNIVERSAL (производитель выхлопных систем из обычной и нержавеющей стали).

Больших различий между изделиями этих брендов нет. Эксплуатационный ресурс резонаторов из тугоплавкой стали примерно одинаков и составляет 20—30 тыс. км пробега. Срок службы изделий из нержавейки примерно вдвое больше, но и цена в полтора раза выше цены аналогов из чёрного металла.

Резонаторы из нержавеющей стали служат гораздо дольше обычных, но и стоят заметно дороже

Выбор резонатора для ВАЗ 2107

На ВАЗ 2107 устанавливают четыре вида резонаторов:

Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.
Длинная секция с двумя бачками. Устанавливается на карбюраторные и инжекторные ВАЗ 2106—07, соответствующие нормам Евро 0, с объёмом двигателя 1,5—1,6 л. Каталожный номер — 2103–1202005.
Укороченная труба с одним бачком и передним крепёжным фланцем на два крепёжных болта. Устанавливается на инжекторные ВАЗ 2106–07, соответствующие требованиям Евро 2. Каталожный номер — 21073–1200020.
Короткая секция с одним бочонком и передним фланцем на три крепёжных болта. Устанавливается на инжекторные ВАЗ 2106–07, соответствующие требованиям Евро 3. Каталожный номер — 21074–1200020.

Резонаторная секция ВАЗ 2107 Евро 3 на несколько сантиметров короче, чем резонатор ВАЗ 2107 Евро 2

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.
Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

При желании резонаторный бачок можно изготовить своими руками

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.
