Регулировка зазоров в приводе клапанов двигателей 2111 и 21114 (8v)

Трансмиссия и подвеска ВАЗ 2110 8 клапанов инжектор

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары.

Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.

Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.

Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 2110. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости.

Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 2110 позволяет сохранять устойчивость авто на поворотах.

Задняя подвеска представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.

На Ладу 2110 устанавливаются радиальные шины 175/70. На передних колёсах применяются дисковые вентилируемые тормоза, а на задних — барабанные.

Дополнительные рекомендации относительно замены элементов ВАЗ-2112 16 клапанов

Перед тем как устанавливать новые клапаны, рекомендуется тщательно их притереть, чтобы увеличить трение деталей. На новом элементе не должно быть следов от пасты, которая была использована для притирания. Если при установке наблюдается большой зазор, а притирка не дала ожидаемых результатов, лучше всего выбрать новую деталь, а эту просто убрать за ненадобностью. Собираются все элементы в обратном порядке, который предусматривался при разборке.

Срок замены свечей зажигания составляет 30 тыс. км. Старые свечи могут приводить к увеличению расхода топлива.

Регулярно проверяйте надежность соединений высоковольтных проводов со свечами, катушкой и распределителем зажигания. Протирайте высоковольтные провода по мере их загрязнения. Грязь может привести к утечке тока.

В а ж н о Проверяйте и меняйте свечи зажигания на холодном двигателе. Не затягивайте свечи очень сильно, керамический изолятор может повредится от этого и работа свечи, а как следствие и двигателя, будет нарушена.

Замена ремня ГРМ Ваз 2112 с вывешанным колесом

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.

Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ — залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас «накрылась» помпа — ремень ГРМ придется снимать, так как именно он приводит в движение наш «водяной насос». Ну и если (самый худший вариант) — у нас порвало ремень. Тут если двигатель «втыковый», то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое — метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Второй метод — высчитать по зубьям звездочки ДПКВ

Ну и наконец третий вариант выставления положения коленвала — метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе — задайте их у нас на форуме, в соответствующем разделе.

Источники

• http://vaz-russia.ru/remont-vaz-2110/zamena-remnya-grm-na-vaz-2110-vaz-2111-vaz-2112.html
• http://avtoedet.ru/zamena-remnya-grm-vaz-2112-16-klapanov/
• http://www.vazdriver.ru/metki_grm_ustanovka_metok_grm_na_primere_dvigatelya_vaz_2110_2111_i_2112.html

Назначение и устройство сальников клапанов

Изношенный сальник пропускает в цилиндр масло по штоку клапана, в результате чего оно сгорает вместе со смесью, образуя нагар на тарелках клапанов, а также на кольцах и стенках цилиндра. В запущенных случаях закоксованность приводит к падению компрессии по причине залегания колец и неплотного закрытия клапанов. Принято считать, что стоимость своевременной замены втулок для маслосъема, несоизмерима с ремонтом поршневой группы.

Конструкция сальника довольно элементарна, в ее составе всего три базовых элемента:

1. Основание – стальная втулка, представляющая собой каркас сальника и придающая ему прочности.
2. Пружина – обеспечивает максимально плотное прилегание кромки резинового уплотнителя к штоку клапана.
3. Сальник – выполнен из каучука или вторкаучука и служит для удаления излишков смазки с клапанного штока.

Важно учесть, что для замены маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов лучше купить соответственные качественные расходники. В первую очередь это скажется на ресурсе деталей, их не придется менять раньше времени.

Перечень модификаций Лада 2111

Данная модель выпускалась с 1998 по 2014 год. За это время с конвейера сошли следующие модификации ВАЗ 2111.

Модификации	Характеристики	Годы выпуска
21111	С 71-сильным 8-клапанным 1,5-литровым движком.	Выпускалась с 1998 по 2004 год.
ВАЗ 21110	Более мощный мотор мощностью 77 л. с. и объёмом 1,5 л имеет 8 клапанов.	Выпускалась с 2000 по 2009 год.
21112	1,6-литровый силовой агрегат с ещё большей мощностью — 82 л. с. и 8 клапанами.	2004–2009.
21113	Количество клапанов увеличено до 16, объём 1,5 л, мощность 93 л. с.	Выпускалась в 2002 году.
21114	16-клапанный 89-сильный движок объёмом 1,6 л.	2004–2009.

С 1999 по 2009 год АвтоВАЗ выпускал альтернативную полноприводную версию 2111-90, также известную под названием «Тарзан 2». Выпускалась также пробная модель Лада 21116, оснащенная 2-литровым двигателем Opel C20XE, с мощностью 150 лошадиных сил. В 2009 году АвтоВАЗ перестал выпускать Лада 2111, далее с 2009 по 2014 год автомобиль производился силами украинского завода «Богдан». Было изменено и название — Богдан-2111.

Самая первая версия автомобиля оснащалась карбюраторным двигателем.

Назначение сальников

В задачу сальников клапанов входит предотвращение попадания внутрь цилиндров масла, которое используется для смазки распределительного вала.

Распределительный вал требует постоянной смазки для уменьшения трения. Поэтому система смазки подает масло в достаточном количестве в головку блока.

Сам же распредвал при работе быстро вращается, что приводит к образованию масляного тумана, который заполняет всю полость клапанной крышки. При этом мелкие капли масла оседают и на направляющей клапана, постепенно стекая вниз.

Если бы в конструкции не использовались маслосъемные колпачки, то масло по клапану стекало бы в цилиндр.

Колпачок является своеобразной юбкой на направляющей клапана, которая не дает маслу попасть в цилиндр.

Слабым данный элемент газораспределительного механизма является потому, что он изготавливается из вторкаучука или акрилатного каучука.

То есть он резиновый, но с армированием стальной втулкой и пружиной, которая прижимает резиновую часть к направляющей клапана, предотвращая стекание масла.

Со временем резиновая составляющая «стареет», растрескивается или отслаивается от втулки. Вот здесь и появляются проблемы с силовой установкой.

Двигатель начинает расходовать масло, также оно, попадая в цилиндры, смешивается с горючей смесью, что приводит к ухудшению ее сгорания, в итоге падает мощность мотора.

При этом после сгорания масла выделяются продукты горения, которые оседают на тарелках клапанов, стенках цилиндра, кольцах – происходит закоксованность этих элементов.

Результатом сильной закоксованности является падение компрессии из-за неплотно прилегающих клапанов и залегших колец.

Характеристика двигателей Lada 111

Все двигатели машины Лада 2111 расположены поперечно. Каждый движок оснащен 4 цилиндрами, выстроенными в ряд. Самый первый 71-сильный двигатель имеет 8 клапанов. Главная особенность первой модификации — наличие карбюратора. Во всех последующих версиях универсала бензин нагнетается в двигатель инжектором. Максимальный крутящий момент первого двигателя ВАЗ 111 — 104 Нм. С таким движком авто разгоняется до сотни за 14 с., а предельная скорость равна 160 км/ч. Бензина при этом расходуется: 9,1 л на 100 км в городе, 5,6 л — по трассе, 7,7 л — в смешанном цикле.

77-сильный мотор может развить крутящий момент в 110 Нм. На «размен» сотни автомобиль тратит 15 секунд и может развить скорость 160 км/час. С этим агрегатом у ВАЗ 2111 расход топлива составляет 10/5,7/7,3 л.

Следующий двигатель ВАЗ — последний из 8-клапанных — имеет мощность 82 силы. Он способен развивать момент в 120 Нм. Максимум шкалы спидометра — 165 км/ч, а рубеж в 100 км/ч преодолевается за 14 с. Затраты горючего: 8,5/5,5/7,2 л.

На этом линейка движков 8V закончена. Оставшиеся два мотора имеют по 16 клапанов под капотом. Первый из них, самый мощный, 93-сильный двигатель, может достичь крутящего момента в целых 131 Нм. При этом на набор сотни тратится уже меньше — 13 с. Максимальная скорость также возросла — 175 км/ч. Топлива тратится относительно немного: 8,7/5,5/7,5 л на 100 км.

И последний движок 2111 также имеет 16 клапанов в арсенале. Максимум момента вращения — 128 Нм, с ним Лада разгоняется до 100 км/ч всего за 12,5 с. Это рекорд среди всех модификаций. Стрелка на спидометре достигает пика в 175 км/ч. Расход у этого динамичного агрегата составляет: 8,8/5,5/7,5 л.

Небольшая масса позволяет демонстрировать неплохие динамические характеристики ВАЗ 2111. Все агрегаты рекомендовано заправлять горючим АИ-92.

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

Неисправность	Проявление неисправности	Способ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя	большой расход бензина; затруднённый запуск при низкой температуре; ухудшение динамики.	осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)	большой расход бензина; двигатель «троит» или детонирует; затруднённый запуск.	превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)	двигатель «троит»	отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана	плавают обороты; двигатель «троит».	отсутствие реакции работающего мотора на отключение электропитания форсунки; замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

• рожковые ключи на 17 и на 13,
• шестигранный ключ на 5,
• торцевые ключи на 10 и на 13,
• крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

1. Отключите аккумулятор от корпуса автомобиля.
2. Отсоедините вакуумную магистраль от регулятора давления топлива.

3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

4. Отсоедините электроразъём рейки.

5. Открутите и снимите кронштейн крепления подающей и сливной трубки.

6. Открутите крепления рейки.

7. Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку.

Демонтаж топливной рейки двигателя ВАЗ-2112

1. Отключите аккумуляторную батарею.
2. Снимите защитный щиток двигателя.
3. Отсоедините от свечей высоковольтные провода.

4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

5. Отсоедините от дроссельного узла шланг вентиляции первого контура картера.

6. Ослабьте крепление, выведите тросик заслонки из кронштейна.

7. Открутите крепления дроссельного узла. Снимите узел со шпилек вместе со шлангами, отведите в сторону и зафиксируйте подручными средствами.

8. Отсоедините от ресивера шланг электропневмоклапана.

9. Отсоедините шланг вакуумного усилителя.

10. Отверните крепления ресивера.

11. Ослабьте хомуты впускного коллектора.

12. Снимите ресивер, закройте отверстия коллектора пробками из ветоши.

13. Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции.

14. Отверните крепление, снимите направляющую трубку указателя масляного уровня.

15. Отсоедините электрический разъём топливной рейки.

16. Открутите штуцеры, отсоедините шланги подачи и слива топлива. Запомните их положение.

17. Отверните крепление, снимите кронштейн трубок подачи и слива топлива.

18. Отверните шестигранником винты крепления.

19. Снимите топливную рейку в сборе.

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

2. Сдвиньте и снимите фиксатор положения деталей на топливной рейке.

3. Покачивая, вытащите форсунку. Снимите все детали, требующие замены.

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Замена клапанов ВАЗ-2112 своими руками

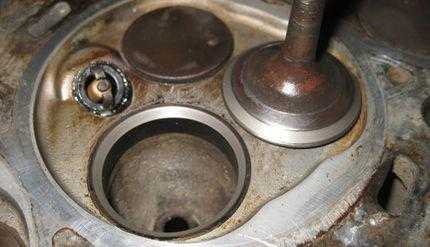

Итак, после снятия крышки ГБЦ можно произвести визуальный осмотр блока и выявить поверхностные дефекты, такие как копоть в поршнях или нагар в камерах сгорания. В этом случае подлежат обязательной замене маслосъемные колпачки, а остальной нагар удаляется с помощью отвертки. Также рекомендуется применение специального войлока для шлифовки. Все узлы прочищаются и протираются до характерного блеска. Наличие зазоров, возникающее в случае загиба или прогорания клапанов, не всегда бросается в глаза: для их определения производится контрольный замер. Наличие на клапанах трещин и сколов — это повод для их замены на новые. Комплект обойдется примерно в две с половиной тысячи рублей.

Для демонтажа испорченных клапанов вам понадобится специальный инструмент – «рассухариватель». Он позволяет зафиксировать сдерживающие пружины и извлечь сам клапан (для этого подойдет пинцет). Также можно извлечь и пружины – это необходимо, если вам нужно заменить маслосъемные колпачки.

После этого, если вы хотите произвести ремонт имеющегося клапана, а не установить новый на замену, нанесите на его края специальную пасту с уплотняющей алмазной крошкой и сделайте «притирку» с помощью резинового патрубка. Для большей эффективности рекомендуется притирать не только круговыми движениями, но и вытягивая деталь вниз.

Закончив «притирку» и удалив излишки пасты, клапан примеряется на прежнее место. Помните, что между ним и цилиндром не должно быть даже миллиметрового зазора. Если процедура не помогла – значит, нужно будет устанавливать новую деталь. Впрочем, перед монтажом ее также понадобится слегка «притереть», чтобы подогнать под ваш ВАЗ-2112.

На отечественных автомобилях ВАЗ 2112, замена 16 клапанов может понадобиться примерно через 150 тысяч километров пробега. Стремясь увеличить мощность силового агрегата, производитель подверг модернизации головку блока цилиндров (ГБЦ), в которой меняется градус впрыска топлива, увеличив до 16 количество впускных и выпускных клапанов. По статистике именно их эксплуатационный износ является соновной причиной выхода из строя всего мотора.

Причины и признаки износа резиновых уплотнителей

В процессе работы двигателя сальники для маслосъема подвергаются серьезным нагрузкам, ведь клапан совершает более 1000 рабочих тактов в минуту. Если к этому добавить еще и фактор химического воздействия горячего масла и выхлопных газов, то вовсе не удивительно, что резина не выдерживает и изнашивается

И дело здесь не в качестве изделия, хотя и это важно, просто уплотнитель представляет собой расходный материал, который следует менять после пробега около 100 000 км.

Если определить вовремя износ сальников клапанов и сменить на ранней стадии неисправности, то получится избежать неполадок с ДВС. К первичным признакам выхода из строя резиновых уплотнителей относятся следующие симптомы:

• Свечная резьба покрыта маслом.
• Дым из маслозаливной горловины.
• Дымление из выхлопной трубы.
• Электроды свечи покрыты нагаром.
• Увеличение расхода горючего.
• Быстрое загрязнение масла.

Наличие масла на резьбовой части свечей не всегда говорит о необходимости срочной смены сальников. Бывает так, что резьба еще сухая, потому что в камеру попадает еще малая доля смазки, и она успевает сгореть.

Меняем маслосъемные колпачки своими руками

Маслосъемные колпачки АвтоВАЗ

Прежде чем приступить непосредственно к процессу, стоит отметить, что есть некоторые факторы, которые указывают на то, что эти детали износились и их необходимо заменить. Также, для замены стоит приготовить соответствующий инструмент. Если автомобилист не уверен в своих силах или не знает конструкции двигателя, то преступать к работе не рекомендуется. Лучше всего обратиться в автосервис.

Признаки замены

Виден сизый дым? Готовься чинить МОТОР

Существуют факторы, которые прямо или косвенно указывают на то, что маслосъемные колпачки на ВАЗ-2112 необходимо заменить. Рассмотрим, все варианты:

1. Любой автомобилист, у себя или у другого коллеги, наблюдал такое понятие как сизый дым. Именно он сигнализирует о том, что пришло время сменить эту деталь.
2. Торможение двигателя происходит достаточно долго, даже в некоторых случаях рывками.
3. Масляное загрязнение свечей, также может сигнализировать о том, что колпачки подлежат замене.
4. У ВАЗ-2112 есть свойство, при изношенных маслосъемных колпачках потреблять большое количество масла.

Рассмотрев все признаки можно перейти непосредственно к процессу подготовки и замены детали.

Инструментарий

Для замены маслосъёмных колпачков понадобится следующий инструментарий:

1. Ключ на 12.
2. Магнитный пинцет или отвертку.
3. Специальный инструмент для сжатия клапанных пружин.
4. Инерционный съемник.
5. Ветошь.

Когда весь инструментарий, подготовленный можно перейти непосредственно к процессу замены.

Инструменты необходимые для замены маслосъемных колпачков

Процесс замены на 16-ти клапанном двигателе ВАЗ-2112

Конечно, лучше всего менять маслосъемные колпачки при снятой головке блоке цилиндров, но не каждому автовладельцу это под силу. Поэтому, рассмотрим поэтапные процесс замены без демонтажа ГБЦ. Стоит предупредить, что эта процедура не быстрая и может занять достаточно много времени, поэтому стоит планировать время заранее.

Итак, переходим непосредственно к самому процессу:

Демонтируем «клемму-минус» с АКБ.

Снимаем высоковольтные провода и выкручиваем свечи.

При помощи специнструмента необходимо зажать 1-й поршень, чтобы не сбились фазы газораспределения. Одним словом, выполняем процедуру, которая связана с заменой ремня – выставляем ВТМ.

Теперь необходимо демонтировать клапанную крышку, для этого выполним ряд операций написанных ниже. При обратной сборке помните, что крышку необходимо затягивать с определённым моментом и порядком болтов.
Отключаем все провода, которые идут к колодкам.

Выкрутив винты крепления, демонтируем катушку зажигания. О проверке работы катушки зажигания здесь.

Теперь, необходимо снять дроссель. Конечно, можно упростить процедуру и демонтировать только приводной трос

Если будете снимать дроссельный узел, то обратите внимание на его состояние, скорее всего, потребуется его чистка.

Откручиваем винты, и отводим в сторону фиксирующий шланг гидроусилителя.

Теперь, откручиваем винты крепления и демонтируем крышку клапанов.

Откручиваем винты крепления коромысел и демонтируем их.

Далее, необходимо при помощи специального инструмента сжать пружины, что позволит достать сухари.

Последним этапом становится перепрессовка маслосъемных колпачков.

Когда операция выполнена, необходимо провести сборку в обратном порядке.

Теперь новые колпачки установлены, и признаки неисправности должны пропасть. Стоит отметить, что опытные автослесари проводят замену, в среднем, за 8-12 часов, в зависимости от состояния двигателя автомобиля. Ценовая политика колеблется от 3500 до 5000 рублей.

Выбор колпачков

К выбору маслосъемных колпачков ВАЗ 2112 стоит относиться достаточно серьезно, поскольку именно от них будет зависеть нормальное функционирование головки блока и основного силового агрегата.

1. 2112-1007026 – оригинальный комплект маслосъемных колпачков производства АвтоВАЗ. Так, они идеально подходят на автомобиль, поскольку произведены непосредственно заводом-изготовителем. Цена комплекта – 200 руб.

2. Также, существует ряд аналогов, которые можно применять: Master-sport (825-050-FPM-SET/16/-MS), Trialli (CV057), Herzog (HL2 7026). Они также хорошо устанавливаются и имеют, необходимы заводской ресурс, указанный в мануалах по ремонту. Средняя стоимость составляет 180 – 250 рублей.

Отечественный аналог

Но, как показывает практика, автомеханики останавливают свой выбор на маслосъемных колпачках производства Goetze (24-30667-01/0). Это происходит по тому, что их структура не только позволяет их легче устанавливать, но и они имеют повышенный ресурс, а также реже выходят со строя, чем даже оригинальные.

Сальники клапанов производства Goetze

Советы по монтажу

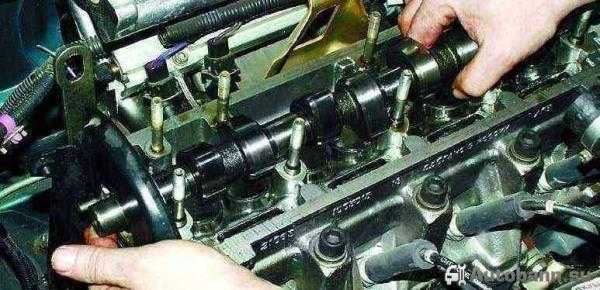

Перед установкой валов поршень первого цилиндра должен находиться в «верхней мёртвой точке». Чтобы этого добиться, вращают коленвал, захватив его за винт крепления шкива генератора. Здесь нужен ключ «на 17».

Шкив генератора и два шкива валов ГРМ

На распредвалах есть шипы, а на шкивах сделаны выемки. Каждый шкив снабжён меткой, которая должна смотреть вверх. Схема, показанная на фото, соответствует верхнему положению поршня 1. Именно так устанавливают валы при монтаже.

Выставлять коленвал можно по метке, которая находится на узле КПП (фото 1). Так делают перед монтажом ремня.

Разные вспомогательные элементы

Чтобы правильно выставить натяжение, пользуйтесь базовыми советами. А можно поступить проще: при демонтаже отмечают, под каким углом был закреплён натяжной ролик. Ключ-пластину (фото 2) выставляют под нужным углом и затягивают фиксирующую гайку (усилие 40 Н*м).

Как прикручивать ГБЦ

Резьбовую часть винтов смазывают моторным маслом. Затем, выдерживая усилие 20 Н*м, винты закручивают в нужном порядке (см. фото).

Рекомендуемая последовательность (монтаж)

Второй проход – каждый винт поворачивают на угол 90 градусов. На третьем проходе винты доворачивают ещё на 90 градусов.

Химия

Корпус подшипников будет соединён с крышкой ГБЦ. Само соединение должно быть герметичным. На кромку корпуса по периметру наносят герметик: КЛТ-75М, Локтайт-574 и т.п. Прокладка ГБЦ при монтаже не смазывается в принципе – от графита или солидола будет только вред. Кто-то мажет графитовой смазкой стержни клапанов, что тоже не правильно. Нужно использовать моторное масло.

Поломка и признаки

Есть несколько характерных признаков, на основе которых можно распознать выход из строя помпы жидкости охлаждения:

• Возникает гул или звук, похожий на шелест, возле привода ГРМ;
• Из посадочного гнезда насоса наблюдаются следы подтекания жидкости охлаждения;
• Произошли механические повреждения ремня — потрескался, расслоился, разломались зубцы;
• Двигатель начал чрезмерно перегреваться;
• Уровень жидкости охлаждения падает ниже нормы, даже при доливке;
• Жидкость плохо циркулирует по системе.

Наиболее часто помпа выходит из строя по причине поломки подшипника. Он, в свою очередь, ломается из-за износа или неправильно осуществленной установки натяжения ремня ГРМ. Если такие неполадки обнаружились, необходимо полностью заменить насос.

Последствия игнорирования

Если игнорировать поломку насоса, и не выполнять никаких действий по ремонту или замене, это может привести к печальным последствиям. А именно:

1. Повреждается или обрывается ремень ГРМ. Его затем придется ремонтировать, менять ГБЦ, газораспределительный механизм, поршневую группу;
2. Перегревается мотор. Из-за этого могут разрушиться все резиновые элементы соединения системы охлаждения двигателя, прокладка головки блока цилиндров, клапанной крышки, резиновые компоненты поршневой группы.

Актуальная стоимость новой помпы составляет до 1000 рублей. А цена услуг по замене на СТО — еще 1000 рублей. Если вы не хотите тратить такие деньги на автосервис, тогда замену вполне можно провести своими руками.

Правила покупки

Если вы собираетесь менять помпу, то для начала вам предстоит приобрести новую деталь. Чтобы ее выбрать, соблюдайте несколько простых правил.

Что такое ГБЦ и клапаны? Как они связаны?

Итак, клапаны в автомобиле являются элементом ГБЦ (головки блока цилиндров). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и отвод выхлопных газов (см. рисунок).

К ее составным элементам относятся:

1. Крышка для защиты от механических повреждений.
2. Резиновая прокладка, выполняющая функцию герметизации. Она расположена в месте, где крепится крышка.
3. В передней части блока — привод распредвала и натяжитель цепи.
4. Камеры сгорания.
5. Резьбовые отверстия для форсунок и свечей зажигания.
6. Отверстия для крепления входного и выходного коллекторов.

В верхней части ГБЦ также находятся другие детали, например, распредвалы, опорные шайбы и т.д. Здесь же находится газораспределительный механизм (ГРМ).

К несъемным деталям ГБЦ относятся седла клапанов, которые служат для обеспечения герметичности ГРМ. К несъемным деталям относятся также направляющие втулки клапанов.

Чтобы избежать этого, специалисты рекомендуют в процессе вождения периодически обращать внимание на такие моменты, как:

1. Наличие стука во время работы двигателя.
2. Остановка мотора при трогании машины.
3. Уменьшение компрессии в цилиндрах.

Наличие любого из этих признаков может быть сигналом о неисправности клапанов.

Разумеется, лучшее решение в такой ситуации – обратиться в сервисный центр. Однако трудное финансовое положение или недостаток времени зачастую не позволяют прибегнуть к услугам профессионалов. Тогда можно попробовать устранить поломку самостоятельно.

Это интересно: Как подтянуть ремень генератора на ВАЗ-2114 — видео с натягиванием
