Диагностика
Дроссельная заслонка Лада Калина
Заметили указанные выше “симптомы”? Удостоверьтесь, что проблему вызывает именно неисправность датчика. Если среди инструментов найдется вольтметр, то диагностику можно провести самостоятельно.
Проверка цепи

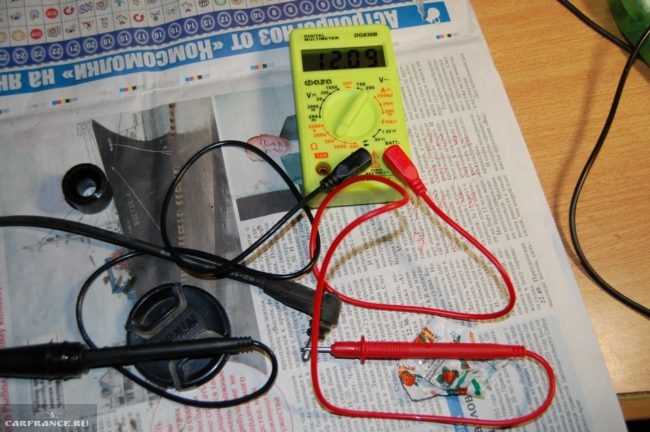

Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.
Проверка датчика холостого хода на Лада Калина
Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем
Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике
Проверка датчика
При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D. Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.
После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения
Замена неисправного клапана
Понадобится вытащить блок из бака целиком, а потом менять регулятор. Для этого следует сбросить давление, как об этом сказано выше, после чего снять заднее сиденье. Модуль находится под люком, накрытым ковриком и звукоизоляцией, которая отодвигается в сторону. Надо открутить саморезы и снять люк, затем отсоединить провода и топливные шланги.
Прижимное кольцо, удерживающее узел, выкручивается в левую сторону. Сдвинуть его с места можно легкими ударами молотка по выступу через наставку. Затем из проема аккуратно извлекается топливный модуль вместе с поплавком.
С установленного в нем регулятора надо снять провод и вытащить крестообразной отверткой пружинный фиксатор. После этого клапан легко вынимается и меняется на новый. Перед установкой на место уплотнительные кольца новой детали необходимо смазать свежим моторным маслом.
Осуществляя сборку узла, важно проследить за состоянием прокладок и заменить их в случае износа. При установке топливного модуля в проем надо проследить за его ориентацией, стрелка на крышке должна указывать в сторону багажника

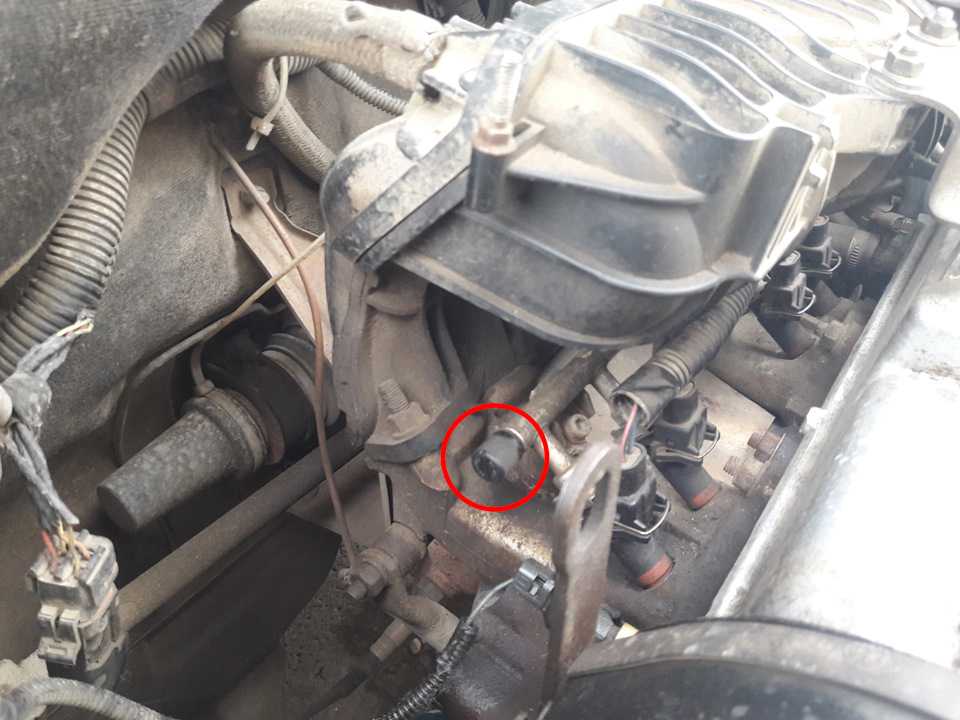

В конце не помешает заново проверить давление, а уж потом можно вкручивать золотник и производить запуск двигателя.
https://youtube.com/watch?v=PEMmSVodwLU
Принцип работы дроссельной заслонки
Это устройство уменьшает или, наоборот, увеличивает подачу воздуха в цилиндры двигателя, обогащая или обедняя смесь с топливом.
Дроссельная заслонка
Когда водитель давит на педаль газа, дроссельная заслонка открывается, пропуская в камеры сгорания больше воздуха. Кислород смешивается с топливом, после чего приготовленная смесь сгорает. Чем больше водитель давит на педаль газа, тем шире открывается заслонка и тем больше поступает воздуха. Но нередко на стенках заслонки скапливается нагар, и ее неплотное закрытие вызывает нарушения в работе силовой установки.

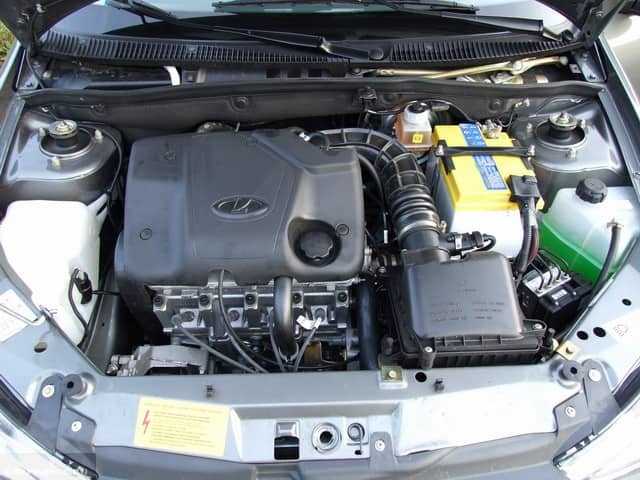

Дроссельный узел находится за воздушным фильтром двигателя. Такое расположение характерно не только для Лады Калины, но и для многих других автомобилей. В зависимости от типа двигателя работа заслонки может управляться электронной педалью газа или тросиковым приводом.
Снятие дросселя
Прежде чем приступить к очистке этого устройства, его необходимо демонтировать. Можно провести промывку и без снятия, но этот способ менее надёжный и эффективный. Процесс демонтажа выглядит следующим образом:
- Отсоедините воздушный патрубок, который идёт от воздушного фильтра непосредственно к дроссельному узлу.
- Снимите привод тросика газа.
- Отсоедините шланги подогрева дроссельной заслонки, по которым подводится охлаждающая жидкость – работу лучше проводить на остывшем двигателе. Чтобы не сливать антифриз, эти шланги можно заглушить.
- От датчика положения дроссельной заслонки и РХХ отсоедините клеммные колодки.
- Открутите 4 гайки крепления, снимите дроссельный узел в сборе.
На этом демонтаж завершён. Работа несложная, ее может выполнить даже новичок.
Чистка заслонки
Воспользовавшись очищающими средствами, можно промыть заслонку в домашних условиях. Дополнительно понадобится несколько кусков чистой ветоши. Алгоритм процесса очищения:
- После демонтажа дроссельного узла нужно снять регулятор холостого хода и ДПДЗ, а также все доступные резиновые уплотнители, так как чистящее средство достаточно агрессивно и может их разъесть.
- Обычно жидкость для очистки выпускается в аэрозольном баллончике. С струю нужно направить на заслонку, во все воздушные каналы и внутренние стенки. Снаружи чистка необязательна.
- После обработки нужно подождать 10-15 минут для того, чтобы средство разъело нагар и грязь.
- Далее протрите поверхности ветошью, при сильном загрязнении обработку можно повторить.
Для чистки дросселя ни в коем случае нельзя использовать металлические щетки и другие абразивные материалы. Внутренняя поверхность узла покрыта молибденом, повреждение которого может привести к окислению металла, коррозии.
Как произвести демонтаж и монтаж нового элемента
Демонтаж РХХ осуществляется с помощью обыкновенной отвертки с крестообразным наконечником.
Необходимо ослабить хомут крепления шланга к патрубку и вентиляции картера, после чего снять его. Посредством отвертки осуществляется откручивание крепления шланга с дополнительной части контура вентиляции, затем он удаляется.
Аналогичное действие проводится с хомутами шлангов подвода к охлаждающей жидкости и продувки адсорбера. Затем с помощью головки на 13 осуществляется демонтаж двух гаек крепления дроссельного узла к ресиверу. Если визуально прокладка имеет повреждения, ее рекомендуется заменить.
Установка РХХ не займет много времени. Все действия осуществляются в обратном демонтажу порядке. Перед тем как приступить к установке, необходимо провести замер иглы клапана. В оптимальном положении она не должна выходить за пределы 23 мм. Измерить это расстояние можно с помощью штангенциркуля. Если показатель не соответствует, клапан необходимо утопить в корпус. Проводится это по определенному алгоритму.
Положительный вывод соединяется с выводом аккумуляторной батареи посредством провода. Затем его оголенным концом проводится сопоставление с отрицательным источником. Клапан двигается медленно, поэтому касаний должно быть много.
Замена датчика холостого хода на Калине
Операция по установке или снятию изделия не отличается особой сложностью и доступна любому автовладельцу независимо от уровня подготовки, практически при любых условиях.
Замена производится в следующей последовательности:
1. Первый шаг. При любой работе связанной с электрикой автомобиля, бортовая система обесточивается (для этого достаточно отсоединить клемму АКБ).
2. Второй шаг. Находим регулятор и отсоединяем от его корпуса контактную колодку с питающими проводами.
3. Третий шаг. При помощи длинной крестовой отвертки откручиваем крепежные винты (в количестве 2 штук) и извлекаем изделие из дроссельного узла автомобиля.
4. Производим установку нового изделия, процедура аналогична процессу снятия только в обратной последовательности. Новый датчик в регулировке и настройке не нуждается.
Меры для продления срока эксплуатации РХХ
Следует отметить, что не всегда следует незамедлительно заменять регулятор холостого хода для 8 клапанной Калины на новое устройство. Достаточно часто его правильной работе препятствует банальное загрязнение маслами и смолистыми отложениями, которые содержатся в картерных газах. Потому для восстановления работоспособности РХХ и продления срока его эксплуатационной службы, необходимо периодически производить очистку от загрязнений конусной иглы и пружины изделия. Кроме того, очистке подлежит и само установочное отверстие в дроссельном узле. Если соблюдать вышеприведенные рекомендации, устройство не подведет в самый ответственный момент и прослужит длительное время.
Причины троения на холостом ходу
Проблемы с двигателем при работе на холостом ходу
При включении зажигания и пуске автомобиля, он работает с перебоями на холостом ходу. Этому могут сопутствовать несколько причин. Рассмотрим, основные проблемы, которые приводят к такому эффекту:
-
Проблемы со свечами зажигания.
-
Неисправная работа высоковольтных проводов.
- Выход со строя катушки зажигания.
- Проблемы в топливной системе.
Все эти причины могут послужить тому, что двигатель на холостых оборотах будет работать с перебоями.
Устранение неисправностей
Причины неисправности определены, и можно перейти к ремонту автомобиля. Для этого стоит поэтапно проверять все элементы, которые могли послужить возникновению такого эффекта. Итак, рассмотрим, последовательность действий для устранения неисправности.
Свечи зажигания
Пробой, загрязненность или выход со строя этого элемента может привести к тому, что автомобиль на холостом ходу будет работать с перебоями, а если говорить по народному – «троить». Для устранения неисправности необходимо выкрутить свечи зажигания. Как это сделать:
-
Снимаем «клемму-минус» с аккумулятора.
-
Снимаем со свечей наконечники высоковольтных проводов.
-
При помощи свечного ключа или длинной головки на 21 раскручиваем свечи и вынимаем их.
Вот в принципе и все операции по демонтажу.
Также, обязательно необходимо проверить работоспособность свечей. Делается это на свечном стенде, но если такого нет, то по старинке, при помощи тестера замеряем сопротивление. В обязательном порядке нужно замерить зазора свечи при помощи щупа с отметкой 0,10 – это стандартный размер, который должен быть на всех элементах.
Высоковольтные провода
Исправность высоковольтных проводов проверяется путем проверки сопротивления. При помощи тестера «прозванивается» каждый провод отдельно, где значение должно равняться 5 Ом.
Проверка высоковольтных проводов
Катушка зажигания
При выходе со строя или перебойной работе этого узла может возникать эффект плохой работы не только на холостых, но и при движении. Стоит проверить работоспособность катушки и при необходимости заменить ее.
Топливная система
Самые частые проблемы с перебойной работой двигателя на холостом ходу возникают именно в топливной системе. Этому может сопутствовать несколько причин, а именно:
-
Засоренность форсунок.
-
Подсос воздуха в топливной рампе.
-
Бензонасос. Существует множество причин плохой работы бензонасоса.
-
Засоренность топливного фильтра.
Причины неисправности РХХ
Неправильную работу этого датчика можно узнать по нескольким критериям и если одна из них встречается в работе вашего автомобиля, можете смело приступать к его чистке, либо купить новый в магазине. Итак, самые часты симптомы, возникающие во время выхода из строя регулятора холостого хода:
- Запуск двигателя весьма затруднён без помощи педали газа, либо вовсе не заводится.
- Во время остановки автомобиля, холостые обороты плавают.
- При переключении передач обороты либо падают до отметки «0», либо около этого значения.
- В холодную погоду, двигатель не набирает более 1500 оборотов на «холодную».
- Во время запуска приборов, свет, печка, обогрев и других устройств, обороты «проседают».
- Обороты двигателя то поднимаются, то опускаются самопроизвольно, либо останавливаются на значениях, превышающих норму.
Итак, давайте разберемся и поймём где находится этот самый датчик и как его правильно демонтировать.
Подготовка к чистке датчика холостого хода
Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.
После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.
Чистка РХХ
Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.
Датчика холостого хода на Лада Калина – на фото представлен процесс чистки
Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.
При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый
Принцип работы элемента

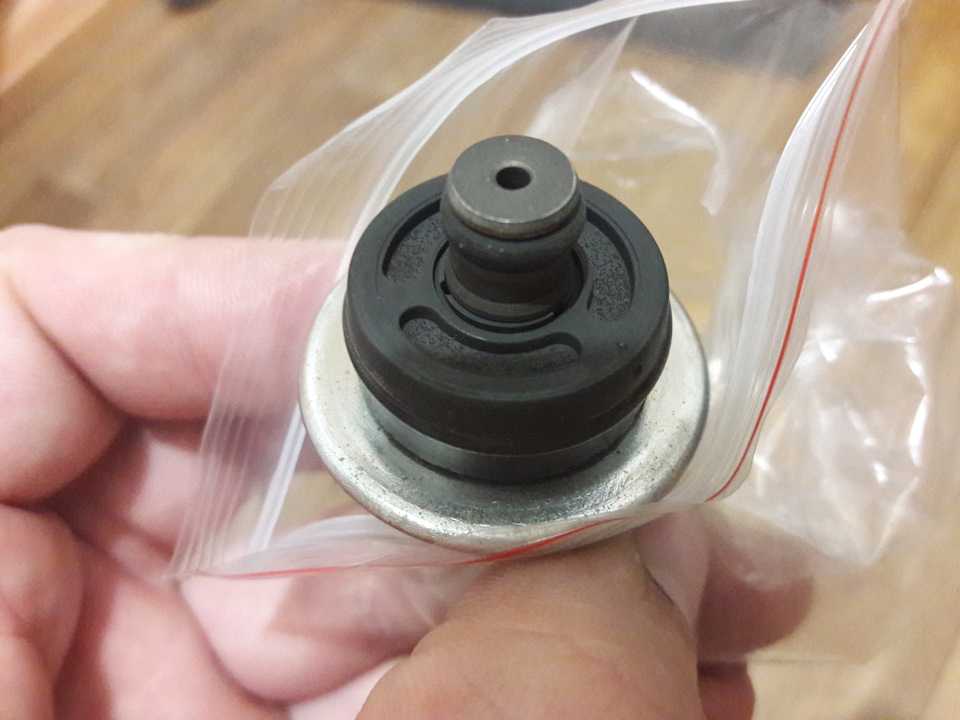

Регулятор (РДТ) представляет собой обычный мембранный клапан, чьей задачей является поддержание постоянного давления бензина в магистрали, идущей от бака к топливной рампе. В каком бы режиме ни работал двигатель, его величина должна находиться в диапазоне от 3,7 до 3,9 бар.
Когда превышается верхний порог давления, клапан начинает сбрасывать излишки топлива прямо во внутренний объем бака. Если же напор топлива недостаточен, регулятор не в состоянии его повысить, но при поломке может сам стать причиной снижения давления. Как работает система питания Калины, хорошо отражает приведенная выше схема.

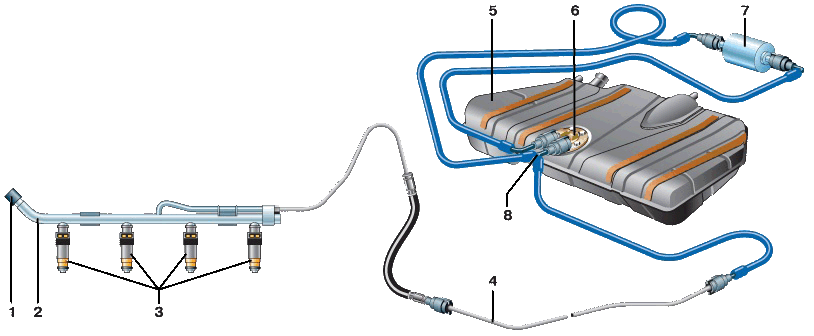

Чтобы правильно диагностировать неисправность мембранного клапана, надо понимать, по какому алгоритму функционирует топливная система:
- При включении зажигания авто Лада Калина начинает работать бензонасос (поз. 6), создающий в топливной рампе (поз. 2) необходимое давление. Если спустя несколько секунд не запустить стартер, то контроллер автоматически отключит насос.
- Бензин проходит через фильтры грубой и тонкой очистки (поз. 7) и попадает в РДТ, а оттуда по магистрали (поз. 4) к рампе и форсункам (поз. 3).
- После запуска двигатель начинает потреблять горючее в той или иной степени, что зависит от стиля езды.
- На холостых оборотах регулятор давления топлива сбрасывает большую часть горючего обратно в бак (поз. 5), поскольку его потребление невелико, а бензонасос постоянно работает в одном режиме.
- На высоких оборотах двигатель нуждается в большом количестве бензина и клапан практически ничего не сбрасывает.
