Как заменить регулятор холостого хода лада гранта

Регулировка клапанов без оставления меток

Помимо классического способа регулировки с выставлением ВМТ, существует следующая практика:

1. Домкратим правую сторону машины, вывешиваем колесо.
2. Снимаем крышку клапанов, устанавливаем фиксатор в коромысло.
3. Проворачиваем колесо до тех пор, пока поршень не окажется в верхней мертвой точке.
4. Замеряем зазор клапана, определяем размер металлической шайбы, которую необходимо установить.
5. Нажимаем кулачком (приспособление) на поверхность клапана, извлекаем изношенную шайбу, устанавливаем новую.
6. По аналогии проводим ремонт оставшихся цилиндров.

Данный метод регулировки хорош в пути, когда вблизи отсутствуют СТО.

Первые причины неисправности

Электронный блок, или электронный датчик, отвечает за подачу топливного впрыска и в то же время подсчитывает весь проникающий объем воздуха в цилиндры. Кроме того, ориентируясь на показатели, которые предоставляют другие датчики, электронный блок открывает на определенное время инжекторные электромагнитные клапаны.

Второй причиной, по которой плавают обороты на холостом ходу, является постоянное заедание. Происходит оно непосредственно в вентиляционном клапане картера. Если неисправность зависит именно от этого, нарушается периодичность, с которой работает датчик автоматического регулирования питания. В результате этого датчик показывает нестабильность оборотов двигателя. При неисправном состоянии они колеблются в пределах от 1 200 до 800 об/мин.

Замена регулятора холостого хода

Для работы понадобится всего лишь фигурная отвёртка. Если демонтаж подразумевает снятие дроссельного узла целиком, нужно подготовить набор стандартных торцевых ключей или головок.

• Для начала дождитесь, пока двигатель остынет, после этого можно отсоединить клеммы от аккумулятора.
• Со всех шлангов нужно снять хомуты.
• От регулятора холостого хода и датчика положения дроссельной заслонки следует отсоединить фишки проводов и демонтировать тросик газа.
• Шланги подогрева дросселя нужно снять и заглушить.
• Ключом на 13 откручиваются крепёжные гайки, затем дроссельный узел можно демонтировать.
• Далее остаётся открутить два винта, удерживающих регулятор холостого хода, и снять его. На его место устанавливается новый РХХ и закрепляется двумя винтами.

Не следует трогать и тем более двигать шток датчика – подобные манипуляции могут привести к выходу устройства из строя. Если после запуска будут наблюдаться повышенные обороты двигателя (больше 1500 об/мин), то ничего страшного в этом нет. При возникновении такой ситуации нужно заглушить мотор и запустить его снова – положение клапана РХХ откалибруется, и обороты придут в норму.

Монтаж дроссельного узла производится в порядке, обратном снятию. Если не требуется очистка заслонки, датчик можно заменить без демонтажа узла

При закручивании всех гаек нужно соблюдать осторожность и не допускать ослабления крепежей. В противном случае датчик будет вибрировать при работе двигателя и быстро придет в негодность

Во время эксплуатации автомобиля нужно периодически проверять все его системы и механизмы, диагностируя возможные неисправности на ранних стадиях. РХХ Лады Калины также следует иногда тестировать. Не следует допускать сильного загрязнения его иглы и в целом всего дроссельного узла.

Сегодня пойдет речь о том, как заменить неисправный регулятор холостого хода (РХХ) на Калине. Сразу скажу, что снимать РХХ не очень удобно, так как придется откручивать весь дроссельный узел. Если стали замечать «плавание» оборотов, то эта статья будет Вам полезна и поможет произвести замену РХХ на Лада Калина.

Как заменить регулятор холостого хода на Лада Калина

Как видно на фото, РХХ Калины расположен на дроссельном узле, немного ниже датчика ДПДЗ. 1. Для начала глушим мотор и даем ему остыть и скидываем клемму АКБ. 2. Теперь начинаем демонтаж дроссельного узла. Снимает хомуты шлангов при помощи отвертки. 3. Отключаем питание датчиков РХХ и ДПДЗ 4. Теперь нам надо провести демонтаж «газового» тросика. 5. Теперь чтобы не было утечки пережимаем шланги, по которым подается антифриз.

6. Ключом на «13» откручиваем две гайки, затем снимаем ДУ в сборе и производим его визуальный осмотр.

Совет так как мы сняли дроссельный узел, то можно заодно провести промывку дроссельной заслонки. 7. Откручиваем два болта крепления РХХ, после чего демонтируем его с посадочного места и смотрите чтобы резиновая прокладка не сошла со своего места и анализируем его состояние. 8. Если видим неисправность регулятора холостого хода то проводим его замену. Ставим новый РХХ и крепим его двумя болтами. Установку проводим в обратной последовательности.

Примечание! Как будете проводить первый запуск двигателя обороты могут быть выше 1500 об./мин., — это нормально, не стоит беспокоится. Чтобы привести обороты в норму, заглушите мотор, после чего опять заведите, обороты должны прийти в нормальное состояние.

Инструменты:

• Отвертка крестовая средняя
• Тестер
• Штангенциркуль
• Нож (или скребок)
• Динамометрический ключ

Детали и расходники:

• Регулятор холостого хода
• Моторное масло
• Уплотнительное кольцо регулятора

Примечания:

При работе двигателя на холостом ходу контроллер управляет подачей воздуха с помощью регулятора холостого хода (PXX).

Регулятор состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. По сигналу электронного блока управления двигателем электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.

Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

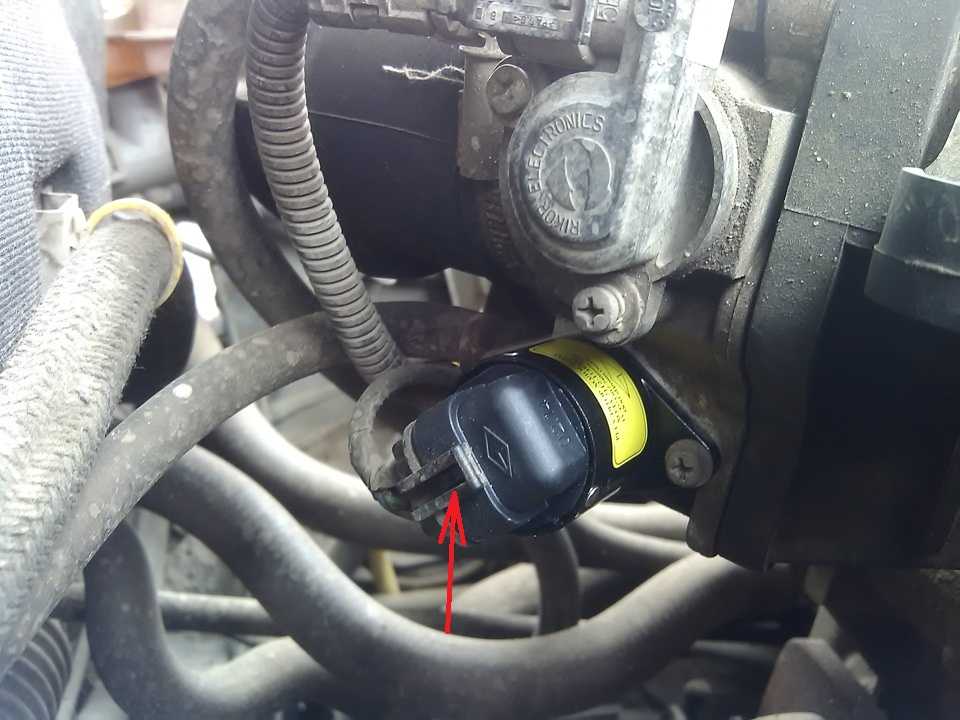

1. Отожмите фиксатор колодки жгута проводов.

2. Отсоедините колодку от регулятора холостого хода.

3. Крестовой отверткой выверните два винта крепления регулятора к дроссельному узлу.

4. Извлеките регулятор из отверстия дроссельного узла.

Примечание:

Соединение уплотнено резиновым кольцом 1. Не пытайтесь вытянуть или вдавить клапан 2 регулятора, так как это может вывести регулятор из строя.

5. Переключите тестер в режим омметра и измерьте сопротивление между выводами «А» и «В» регулятора, а затем между выводами «C» и «D». Сопротивление должно быть в пределах 0,040–0,080 кОм.

Примечание:

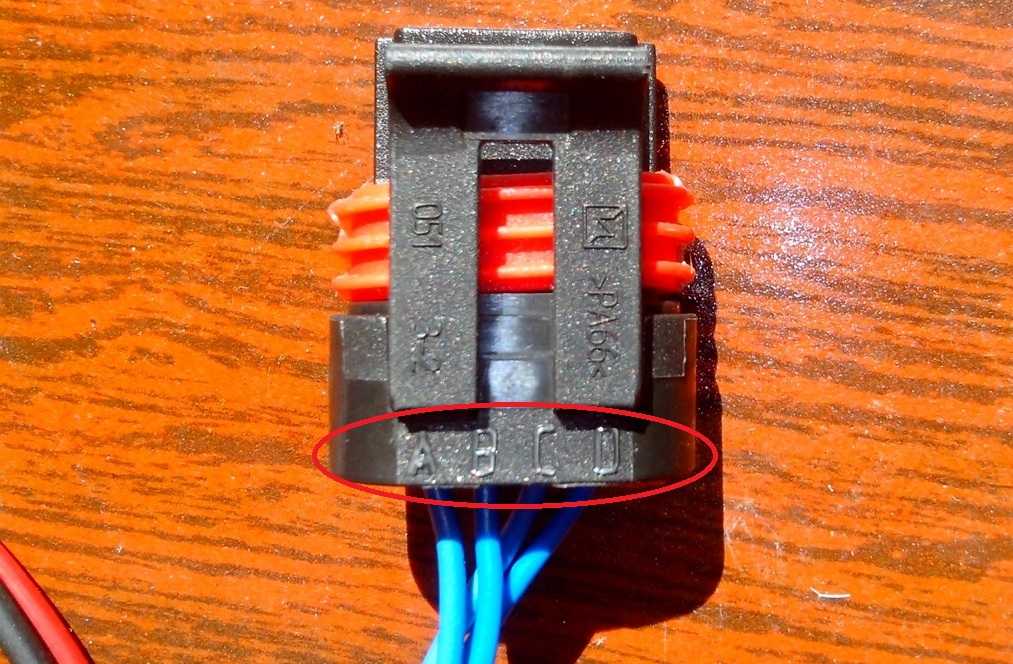

На корпусе регулятора холостого хода нет обозначений выводов, но их расположение можно определить по соответствующим обозначениям на колодке жгута проводов.

6

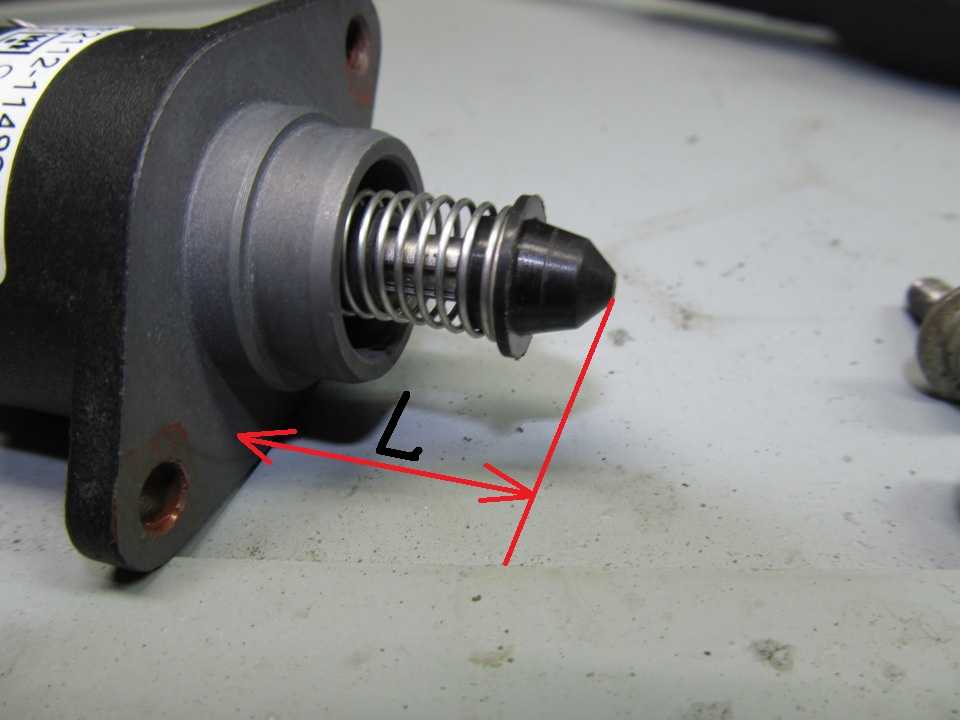

При замене регулятора на новый обратите внимание на расстояние L между концом иглы клапана и монтажным фланцем – оно должно быть не более 23 мм

Примечание:

Если это расстояние будет больше, игла регулятора упрется в седло дроссельного узла и при затягивании винтов крепления регулятор будет поврежден.

7. Перед установкой регулятора очистите от загрязнений седло и воздушный канал в дроссельном узле, а также поверхность под уплотнительное кольцо регулятора.

8. Смажьте уплотнительное кольцо моторным маслом и установите регулятор в порядке, обратном снятию. Винты крепления регулятора затяните моментом 3-4 Н·м.

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

1. Ставим машину в периметр ремонтной зоны.
2. Сливаем антифриз (тосол).
3. Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
4. Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
5. Изымаем термостат.
6. Проводим дефектовку.
7. Устанавливаем новые детали, собираем механизмы в обратной последовательности.

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

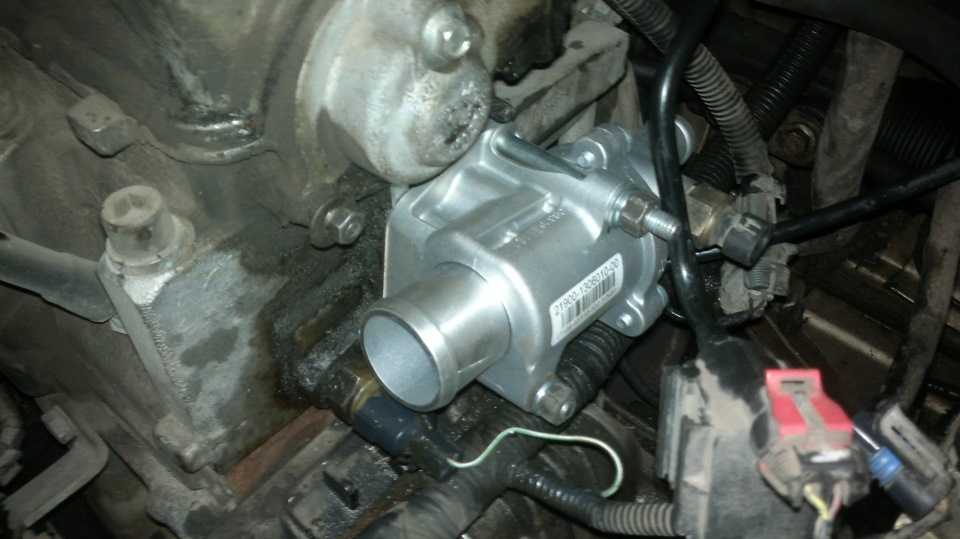

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

• водяной рубашки;
• насоса (помпы);
• печного отопителя.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Стуки в двигателе

Бывает и так, что мотор начинает издавать неправильные звуки, ранее не характерные для него. А, при увеличении количества оборотов двигателя, звуки лишь усиливаются.

Шкив коленвала

Чаще всего, речь идёт о колебаниях шкива коленвала. В этом случае вам придётся заменить его новым, так как ремонту он не поддаётся. Также можно выделить ослабление ремня привода ГРМ. Чтобы убрать этот эффект, будет достаточно провести регулировку натяжения посредством мастера специализированного сервиса.

Ослабление крепления маховика

Может быть и так, что ослабевает крепление маховика. Такое случается нечасто, но проверить, на всякий случай, стоит.

Помимо названных причин, может проявляться износ ЦПГ. Вам необходимо проверить поршни, вкладыши и сам коленчатый вал, не изношены ли они. Если это так, то стоит заменить данные детали новыми. Указанный стук характеризуется приглушенностью, а слышно его, в основном, на низких оборотах коленвала.

Если же говорить о вибрации в моторе, то она возникает после ремонтных работ, когда развесовка ЦПГ была выполнена неправильно. В этом случае вам придётся самостоятельно провести балансировку деталей по их весу.

Кроме того, возможна ситуация с различной компрессией по цилиндрам, что случается при выработке ЦПГ или же проблемах с клапанами.

Ресурс замены термостата на Ладе Гранте 8 клапанов

Четкого интервала замены регулятора нет, такие цифры не приводит даже изготовитель. На практике владельцы руководствуются принципом снижения эффективности работы печного отопителя.

Средний ресурс эксплуатации термостата для Лады Гранты составляет 65 – 75 тыс. км. При условии соблюдения рекомендаций изготовителя, бережного отношения к технике интервал может быть увеличен на 5 – 7 тысяч.

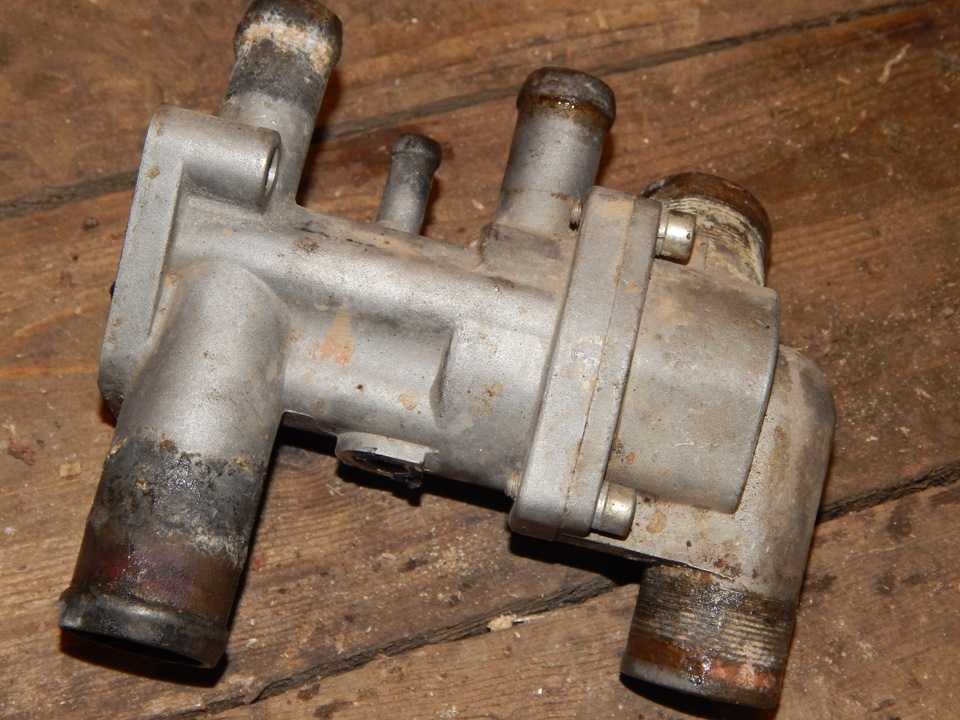

Комплектация деталей — подготовка к установке

Признаки необходимости замены термостата Лады Гранты 8 клапанов

• после прогрева двигателя свыше 85°С патрубки большого круга циркуляции все еще холодные;
• неполное открытие клапана регулятора, что приводит к затруднению циркуляции потока антифриза;
• клапан не перекрывает магистраль большого контура вообще, что приводит к длительному прогреву двигателя автомобиля, чрезмерному расходу горючего;
• разгерметизация магистрали, утечка тосола;
• механическое повреждение, деформация корпуса;
• регулятор работает нестабильно, отопитель не в полном объеме прогревает салон автомобиля, что указывает на образование окаменелостей, наслоений ржавчины в магистрали.

Последствия длительного перегрева двигателя

Особенности версии Лада Гранта с кондиционером и без кондиционера

Конструкционных особенностей модели с установленным кондиционером и без — нет. Форма и размеры термостата идентичные. Отличия лишь в способе демонтажа печного отопителя.

Типичные неисправности и способы устранения

Выводы

https://youtube.com/watch?v=ZD4yBUYM4Jw

Как правило, неправильная работа двигателя наблюдается по нескольким основным причинам. К ним относится естественная выработка отдельных деталей, непройденная обкатка мотора, проблема с топливной магистралью или же с электрической системой. В любом случае, нужно провести полную диагностику, которая бы позволила локализировать проблему, устранив её. Сделать это, по возможности, нужно на сертифицированном СТО.

Если же вы выполняете работы сами, то необходимо будет обзавестись электронной системой считывания ошибок, которая подключается к компьютеру.
