Замена регулятора холостого хода на ваз 2108, 2109, 21099

Тюнинг карбюратора

Не все владельцы автомобилей ВАЗ 2108/2109 знают о том, что можно провести доработку карбюратора своими руками. Тюнинг позволит не только увеличить ресурс силового агрегата, но и повысить скоростные характеристики машины. Для этого потребуется обеспечить понижение сопротивления воздушного потока, который всасывается в карбюратор.

Для проведения тюнинга необходимо снять карбюратор, прочистить его внутри и снаружи, чтобы обеспечить полноценную работу всех его составляющих.

После чего необходимо извлечь из корпуса все жиклёры и дроссельные заслонки. Полости двух камер внутреннего сгорания необходимо увеличить, используя токарный станок. Чем больше объём камеры, тем меньше будет сопротивление воздуха в них. А также одновременно с расточкой камер рекомендуется увеличить и полость диффузоров. Работу на станке лучше доверить специалисту, так как только так можно избежать повреждений корпуса.

К тому же потребуется подобрать новые жиклёры, с отверстиями большего диаметра. Рекомендуется установить топливные и воздушные жиклёры с увеличением отверстия на 0,05 мм. Этого вполне достаточно, чтобы увеличить пропускную способность деталей карбюратора.

Помимо этого, на устройстве экономайзера можно поменять иголку. Лучше всего совершить замену на резиновое изделие. Резиновая игла выдерживает более длительный режим высоких нагрузок и имеет повышенный ресурс работы. Только такое оснащение позволит избавиться от «зависаний» мотора при резком нажатии на педаль газа.

Увеличение внутренних полостей минимизирует сопротивление воздуха

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.
5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки	Ваши действия
Базовый режим работы ЭПХХ	Заведите двигатель и начните плавно повышать обороты силового агрегата; Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку; Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым; Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении
Режим торможения мотором	Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу; Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена; Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту; Постепенно начните снижать обороты; Когда достигните 1900 оборотов в минуту, клапан включиться не должен; Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.
Отсечки топлива при отключении зажигания	Прогрейте двигатель до 90 градусов и выключите зажигания; Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать; Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода; Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

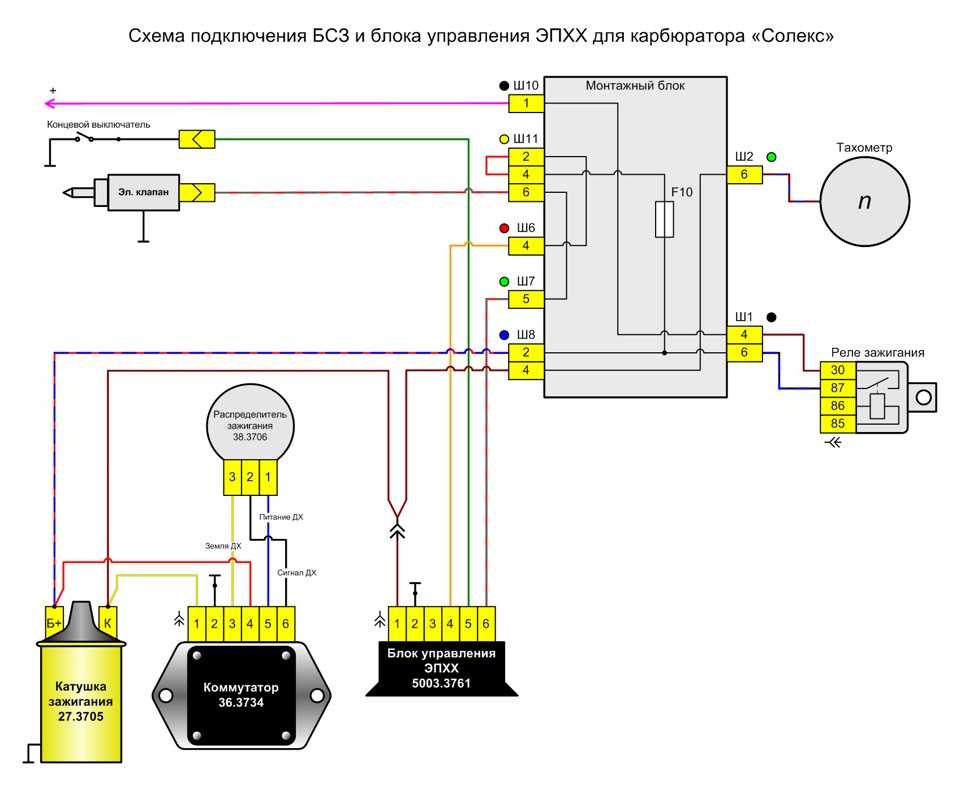

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

 Загрузка …

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая чистка регулятора холостого хода позволяет восстановить его работоспособность. Потому советуем первым делом опробовать этот метод. А если он результата не даст, тогда не составит никакого труда заменить устройство.

1. Купите емкость с очистителем для карбюратора. При этом ваш двигатель вполне может быть инжекторным. Просто данный состав отлично подходит для чистки РХХ и не только.
2. Отключите от датчика колодку с проводами, открутите два крепежа и извлеките непосредственно сам пострадавший регулятор.
3. Зачистите регулятор от накопившегося мусора, загрязнений, очистите обязательно саму иглу и пружину. Делать это нужно средством для чистки карбюратора. Используйте подручные средства, дабы привести в порядок достаточно компактное устройство.
4. Обязательно очистите посадочное гнездо регулятора холостого хода на дроссельном узле. Именно туда входит конусообразная игла датчика ХХ.
5. Завершив мероприятия по очистке устройства, верните его на место и проверьте в работе.
6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новый регулятор и установить его на место старого датчика.
7. Обязательно перед заменой обесточьте автомобиль, отключив минусовую клемму с аккумуляторной батареи, затем отключите колодку с питающими проводами, открутите крепежные винты и снимите устройство.
8. Выполните сборку, действуя в обратной последовательности.

Разборка узла для чистки или замены

Здесь главное действовать аккуратно и не переусердствовать с карбюраторным очистителем, если сначала решили попробовать зачистить устройство. В остальном замена РХХ не вызывает проблем даже у новичков.

 Загрузка …

Модели карбюраторов на ВАЗ 2108/2109

Карбюраторные механизмы серии «Солекс» выпускаются на Димитровградском автоагрегатном заводе. Конструкции предназначаются на комплектации переднеприводных автомобилей ВАЗ, в которых двигательный агрегат располагается поперечно кузову.

Стандартной моделью для оснащения ВАЗ 2108/2109 считается карбюратор ДААЗ 2108–1107–10. Он работает в паре с мотором, который имеет объём 1.3 литра. На моторы 1.5 литра устанавливаются карбюраторы 21083–1107010.

Карбюратор ДААЗ используется для оснащения всех автомобилей восьмой и девятой модели

Современное оснащение ВАЗ 2108/2109 обеспечивается карбюраторами более продвинутых моделей, так как в них предусмотрено пусковое устройство в автоматическом режиме:

• модификация 21083–1107010–31 имеет одну ступень автоматического управления и пуск в заданном режиме;

• модификация 21083–1107010–35 оснащена уже двумя ступенями управления заслонкой воздуха, что обеспечивает более стабильную работу силового агрегата;

• модификация 21083–1107010–62 аналогична предыдущей версии карбюраторного механизма, но имеет дополнение в виде электросистемы смешения топливовоздушной смеси.

Принцип действия

Когда автомобиль движется, и дроссельная заслонка открыта, РХХ не участвует в процессе, его клапан закрыт, а шток неподвижен. Когда же заслонка закрывается, и двигатель переходит в режим холостого хода, на электрический двигатель подается напряжение, и шток движется в сторону открытия — входит в работу клапан. Он приоткрывается, и воздух в двигатель поступает в обход через специальное отверстие.

Когда водитель включает зажигание, шток РХХ полностью выдвигается в свое крайнее положение и закрывает калибровочное отверстие в патрубке дросселя. Затем датчик считает шаги, и клапан возвращается в свое базовое положение. Что касается этого базового положения, то оно может быть разным и зависит от установленной в ЭБУ прошивки. Для прошивки «Январь 5.1» положение составляет 120 шагов, для прошивок «Бош» — 50 шагов.

Сборка «Солекса» в обратном порядке

Установка карбюраторного механизма на впускной коллектор возможна после промывки и ремонта, а также некоторых этапов регулировки

Важно правильно подключить все топливные и иные шланги, чтобы не возникло проблем с работой двигателя. Сборка карбюратора ДААЗ 2108–1107–10 осуществляется в следующем порядке:

1. На место установки накладывается прокладка. Она служит для надёжности соединения двух агрегатов — карбюратора и впускного коллектора.

2. После этого на шпильки нанизывается сам карбюратор и фиксируется четырьмя гайками.

3. После того как узел был тщательно прикреплён, допускается подключение шлангов. Первым делом подключаются вакуумный и вентиляционный шланги.

4. Далее к карбюратору прикручивается блок подогрева.

5. С одной стороны подсоединяется патрубок на подачу топлива, с другой — шланг обратной подачи лишнего горючего.

6. Провод привода ЭПХХ подсоединяется к соответствущему винту.

7. В завершении работы можно прикрутить к винтам два провода (воздушной и дроссельной заслонок).

Строгая последовательность подключения обусловлена конструкционными особенностями карбюратора

По завершении установки карбюратора рекомендуется включить зажигание и проверить работоспособность двигательного агрегата. В случае возникновения потёков масла или топлива в местах соединений шлангов необходимо выключить зажигание и тщательно проверить все соединения.

Все работы, которые автовладелец выполняет для обслуживания своей машины, должны носить осознанный характер. Нет необходимости выполнять разборку карбюратора и замену его частей, если не наблюдаются явные признаки неисправностей. К тому же при самостоятельной регулировке необходимо придерживаться чёткого регламента действий. Как некачественный ремонт, так и неправильная регулировка могут серьёзно повлиять на работоспособность карбюратора.

Фото-отчет по замене РХХ своими руками

Датчик холостого хода  ̶  это немаловажная деталь современного двигателя, и он важен для стабильной работы мотора и экономии топлива. Итак, приступим.

Самое первое, что нужно сделать – это отсоединить аккумуляторную батарею, т. е. обесточить автомобиль.

Это намного проще сделать, если приобрести для машины быстросъемные аккумуляторные клеммы. Они не раз пригодятся вам, особенно зимой.
Отсоединив аккумуляторную батарею, находим сам регулятор ХХ, который мы будем менять. Находится он на моторе, со стороны салона, под дроссельной заслонкой.

Когда отсоединили фишку от датчика (фото 3), открутите два болтика, которые находятся по бокам датчика.

Удобнее  «подлезать» к болтикам тоненькой отверткой, и желательно магнитной, так как болтик может упасть под двигатель или на землю.

Лучше подложить вниз емкость. Тогда не придется отвлекаться на поиски «потеряшки». И еще, окрутив и вытянув первый болтик, не спешите со вторым. Лучше чередовать действия, открутил немного – вытянул датчик немного, и так до конца. Тогда вероятность выпадения болтика сводится на нет.
Открутив регулятор, вытягиваем его «на белый свет».

По сравнению с новым датчиком холостого хода, на старом есть нагар, люфты, и т. д. Если нет возможности приобрести новый датчик холостого хода, восстановите старый.
Но лучше приобрести новый датчик холостого хода у проверенного производителя. Это гарантирует автовладельцу, что он работоспособный и качественный.

Новый датчик, по сравнению со старым «производит впечатление». На нем нет люфтов, он чистый, блестящий, он намного лучше, чем восстановленный старый.
Установка нового датчика холостого хода происходит в обратном порядке от того, как снимали старый. Один совет! Чтобы новый датчик установить правильной стороной, перед тем, как его устанавливать и прикручивать, наденьте на него «фишку». Тогда при попытке установки датчика холостого хода не той стороной провод «фишки» не даст это сделать.

Первым закручиваем верхний болтик, так как попасть нижним труднее. Чтобы облегчить попадание нижнего болтика на резьбу, рекомендуется перед установкой датчика в нижнее отверстие крепления вставить болтик, и с ним же вставлять устройство на место.
Если нижний болтик не вставить в отверстие предварительно, а верхний болтик затянуть, то потом не поможет даже намагниченная отвертка, попасть нижним болтиком на резьбу будет невозможно.

Итак, новый датчик холостого хода установлен на место. При установке замечаем, плотно ли он вошел. Так как датчик расположен крайне неудобно, «повозится» иногда приходится довольно долго, особенно, если заменой человек занимается первый раз.
Иногда  болтик «не идет», особенно у неопытных автолюбителей. Ничего страшного в этом нет, придется потратить больше времени и снять дроссельную заслонку. Там нет ничего сложного, она крепится на двух болтах.

Следующим этапом будет присоединение клемм аккумулятора, за которым последует проверочный запуск двигателя. Без этого мы не поймем, была ли результативна замена датчика холостого хода и насколько стабильно работает двигатель на холостых оборотах.

Ещё кое-что полезное для Вас:

• Основные признаки неисправности датчика холостого хода на ВАЗ-2110
• Подергивается машина при разгоне и движении автомобиля. Что делать?
• Почему машина не тянет и что нужно проверять в этом случае?

Когда мотор завелся, анализируем его работу на «холодную» и после прогрева. Если обороты стабильны и находятся в нужных параметрах, наша работа дала положительный результат. Мы самостоятельно удачно сделали ту работу, за которую на станции технического обслуживания с нас взяли бы немалые деньги.

Печать

Поломки карбюратора копейки

А теперь стоит рассмотреть то, какие могут случиться неполадки в карбюраторе. Если вдруг двигатель начинает работать неустойчиво в режиме холостого хода, наблюдаются изменения оборотов коленчатого вала, либо мотор глохнет, если не нажимать педаль акселератора, не нужно обвинять в бедах карбюратор. В частности, это актуально для тех случаев, когда подобные симптомы стали проявлять себя резко, никаких предпосылок к этому не было.

Если вдруг выходит из строя карбюратор, либо какой-то его узел, или сбиваются его настройки, то изменение работы происходит не резко, а плавно. Очень часто виной плавающих оборотов холостого хода является электромагнитный клапан, который устанавливается на карбюраторе ВАЗ. Если ваш автомобиль имеет в своей конструкции подобное устройство, то в первую очередь нужно его проверить.

Для этого отсоедините провод, который идет к нему, после чего подаете на контакт клапана плюс от аккумуляторной батареи. Если обмотка исправна, то будет слышен небольшой щелчок. После этого проверяется наличие напряжения на проводе, который подключен к электроклапану. Если напряжения нет, то имеется разрушение проводки от замка зажигания до электромагнитного клапана.

Также симптомы, описанные выше, могут проявляться в тех случаях, если на электродах свечей зажигания имеется очень большой нагар. Вследствие этого мощности искры попросту не хватает, чтобы воспламенить топливовоздушную смесь. Если присутствует нагар на электродах, то в этом нужно обвинять уже сам карбюратор. Дело в том, что он подает очень много топливовоздушной смеси в камеры сгорания. Самая печальная причина для этого — прогорание впускного клапана.

Но не хватайтесь сразу за голову, сначала попробуйте выставить в карбюраторе ВАЗ 2101 уровень бензина. Необходимо правильно отрегулировать положение поплавка. Нередко копейка начинает глохнуть и чихать на больших оборотах коленчатого вала. Карбюратор, как правило, здесь не причем. Причина кроется в подаче бензина. Диафрагма топливного насоса могла уже износиться, но чаще всего стирается шток бензонасоса. О нем вы можете прочитать в отдельной статье.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель; Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали; Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.
