Устройство системы зарядки и генератор
Перед тем как начинать какой-либо ремонт автомобиля, необходимо выучить и понять по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, однако для возбуждения генератора необходим ток на его статоре. Когда обороты генератора выходят на рабочую норму, в возбужденном состоянии на роторной обмотке появляется индукционный ток. Напряжение при помощи угольных щеток с контактных колец передается на коллектор (очень похож на коллектор электромотора).
На пути тока, снятого угольными щетками, находится диодный мост. Так как аккумулятору для зарядки необходим постоянный ток, а с обмотки генератора выходит переменный ток, для его выпрямления установлен диодный мост.
После получения постоянного тока электричество поступает на плюсовую клемму аккумуляторной батареи и на реле зарядки. Данное реле в автомобилях ВАЗ имеет маркировку РС-702.
Разберемся с принципом работы самого реле: на катушку, в которой находится сердечник из стали, подается ток. Между сердечником и катушкой возникает магнитное поле, которое притягивает к себе пластину, а пластина, в свою очередь, размыкает контакты другой цепи. В этой цепи и подсоединена контрольная лампа. То есть в замкнутом положении ток на контрольную лампу поступает, а при разрыве контактов не поступает.
Нет заряда, аккумулятор новый
Прежде всего, если проблема с зарядом наблюдается со сравнительно или полностью новым аккумулятором, измеряется величина щёток генератора. Они легко снимаются. Остаточная длина должна составить не меньше 12 мм. В противном случае надо щётки заменить.
Другая проблема — куда обширнее. Возможно, что сгорел диодный мост генератора. Это тоже является причиной слабой зарядки АКБ. Даже при перегорании всего одного диода, аккумулятор не будет получать своей «порции» тока.
Третья причина — неисправность реле зарядки. Из-за выхода из строя устройства, ток может вообще полностью пропасть. Всё решается довольно просто — заменой детали, которая находится под капотом, в правой части, и зафиксирована на 2-х болтах.
Более серьёзные проблемы с генератором уже затрагивают такие его части, как ротор и статор. В некоторых случаях целесообразнее провести замену, чем ремонтировать устройство.

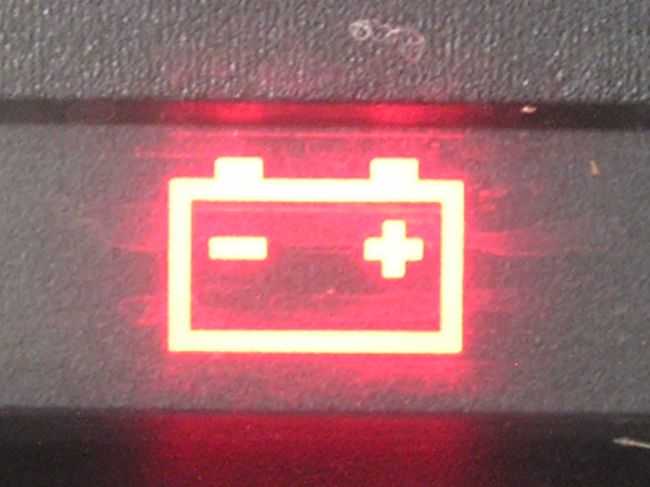

Если на Ваз 2106 светится индикатор АКБ, сначала надо проверить предохранители. Они должны плотно сидеть в своих гнёздах и быть визуально целыми. Далее тестируется состояние ремня генератора, степень его натяжения. Можно также диагностировать шкивы на предмет износа. Как раз между ними и проходит ремень. Если внутренние части шкивов будут выработаны, ремень начнёт проваливаться вниз и проскальзывать. Это вызовет неполный заряд АКБ или его полное отсутствие.
Окислившиеся клеммы АКБ также могут привести к горению индикатора, ведь они препятствуют прохождению тока от генератора. Поэтому выводы надо тщательно очищать, насухо протирать и покрывать специальной смазкой типа Литол 24. Саму поверхность батареи кисточкой обработать раствором соды. Использовать наждачную бумагу или другие абразивные материалы не стоит, так как свинец будет стачиваться.
Обслуживание

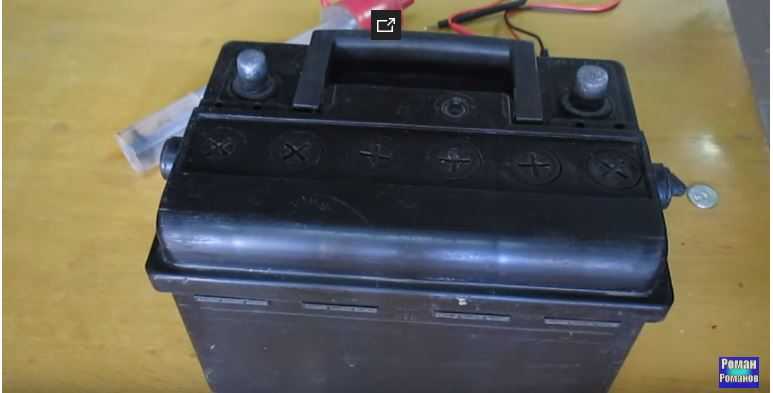

Состояние аккумуляторной батареи оказывает существенное влияние на работоспособность всей электрики автомобиля. Корпус и клеммы аккумулятора должны быть всегда в чистоте, и не только по эстетическим соображениям. Разлитая кислота, влага и грязь создают токопроводящие мостики между выводами, через которые происходит утечка. Другими словами, происходит саморазряд.
Чтобы избежать такой ситуации, прежде всего, рекомендуется проверить плотность закрывания пробками отверстий банок. Сама крышка тоже должна быть тщательно очищена от грязи ветошью, смоченной в 5-процентом растворе кальцинированной соды.
Проверка предохранителей Ваз 2106 – 2107 мультометром
Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.
- Прикладываем щупы к предохранителю.
- Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.
- Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.
Подходящие модели
Несколько АКБ подходят под вышеперечисленные параметры:
- Blizzaro на 60 А/ч с пусковым током 540 А стоит около 4 тыс. рублей;
- Formula на 62 А/ч с током холодной прокрутки 240 А и ценой 4,5 тыс. рублей;
- Moll MG на 62 А/ч и 600 А стоит 6,8 тыс. рублей;
- АКОМ на 62 А/ч с током 580 А стоит 4 тыс. рублей.
Другое дело батареи премиального сегмента, так сказать «незаменяемые» аналоги. Они выпускаются по технологии AGM, отличаются не текучестью электролита. Если установить на «шестёрку» один из таких вариантов, он прослужит долго и не нужно будет ухаживать за ним. С другой стороны, необслуживамые АКБ для Ваз 2106 мало кто покупает, так как никакого смысла, оборудовать бюджетный автомобиль высококачественным аккумулятором, нет. Сойдёт и обычный, за цену в два раза ниже.
Если сел аккумулятор, что делать?
Тусклое свечение индикаторов на панели приборов, слабые фары и сигнал, трудности с запуском двигателя — всё это указывает на разряжённую батарею питания. Безусловно, это не точный диагноз, так как схожие признаки наблюдаются при испорченном генераторе. Чтобы убедиться в неисправности источника питания, надо измерить напряжение на выходах АКБ после суток простоя. Если ток опускается до 10,4 В, аккумулятор севший.
В этом случае приходится поступать одним из этих способов:
- осуществить «прикуривание» — подключить проводку к АКБ другой машины;
- толкнуть автомобиль и попытаться завести мотор, резко включив вторую передачу;
- использовать ПЗУ.
Однако самый лучший способ — заменить старую батарею. Так можно избежать дальнейших сложностей, на 3-4 года полностью забыть о том, что под капотом есть аккумулятор.
Перегоревший предохранитель
Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

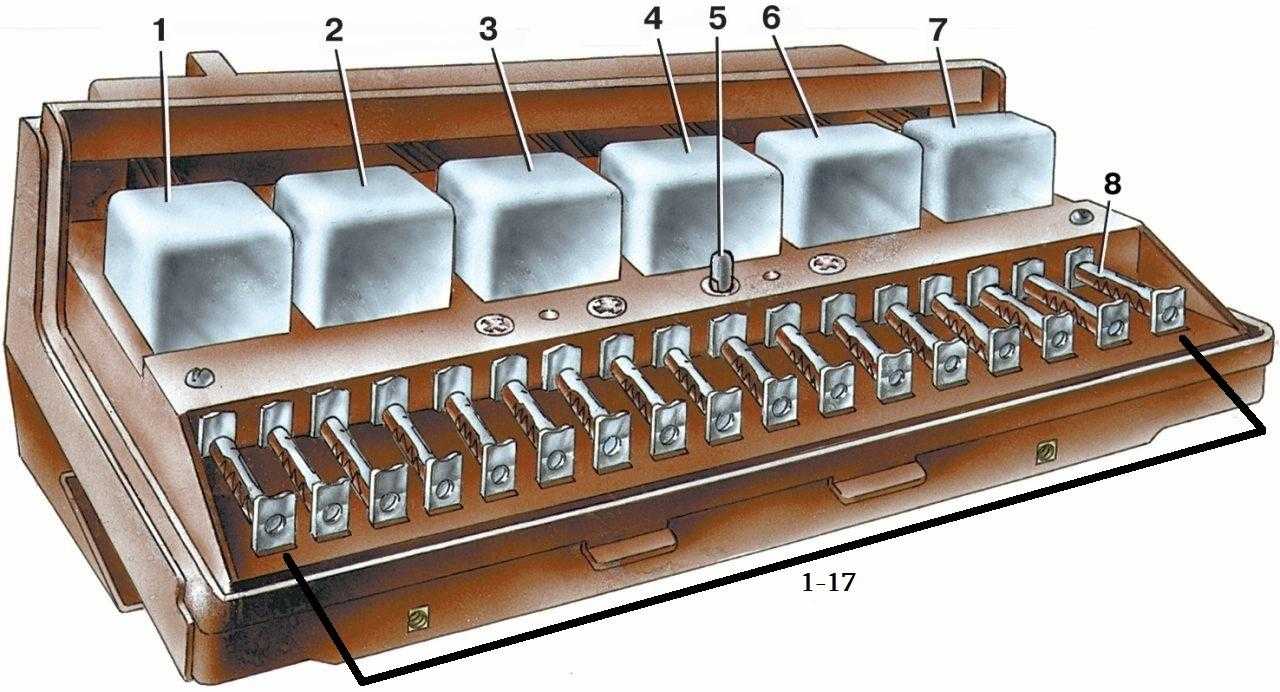

Монтажный блок предохранителей Ваз 2107
Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.
Лампочка может перегорать из неисправной электрической цепи
Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.
Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.
Схема электроцепи Ваз 2107
Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.
Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.
Устранение причин пропадания зарядки на ВАЗ 2106
Для проверки электрической цепи автомобиля необходимо наличие простейшего мультиметра или вольтметра. Наиболее распространенными причинами пропадания напряжения зарядки являются:
- слишком слабое натяжение ремня генератора либо его износ;
- неисправность генератора (износ щеток, неисправность диодного моста, обрыв или перегорание катушек статора или якоря);
- неисправность регулятора напряжения;
- обрыв в цепи зарядки.
Наиболее распространенной причиной пропадания зарядки является неисправность реле напряжения. Для того чтобы проверить его работоспособность, достаточно будет снять с него оба провода, соединить между собой, запустить двигатель. При условии, что все остальные элементы цепи являются годными, напряжение в цепи достигнет около 17 В или больше. Если же напряжение не растет, то необходимо провести проверку наличия +12 В на клемме, подключенной к выводу 15 реле-регулятора. При его отсутствии проведите проверку предохранителя, отвечающего за цепь и саму целостность этой цепи.
Если питание на этой клемме есть, то необходимо проверить соединения в цепи возбуждения генератора. Подключите лампу-пробник между +12 В аккумуляторной батареи и проводом, который подключен к выводу 67 реле-регулятора напряжения. Таким образом можно провести проверку цепи реле напряжения-генератор, а также исправность генераторных щеток и обмоток его якоря. При отсутствии напряжения на выводах лампы делают предположение о неисправности выпрямительного моста.
Далее проверяют исправность проводника от генератора до реле-регулятора. Для такой проверки необходимо отключить клемму от генератора и соединить его с -12 В. Свечение контрольной лампы говорит о неисправных щетках или обрыве обмоток якоря. При подозрении на неисправность генератора, его снимают с автомобиля и производят полную разборку. Далее проверяют исправность каждого диода в диодном мосту генератора, выполняют прозвонку катушек статора и якоря на предмет обрыва или перегорания. Неисправные элементы ремонтируют или заменяют.

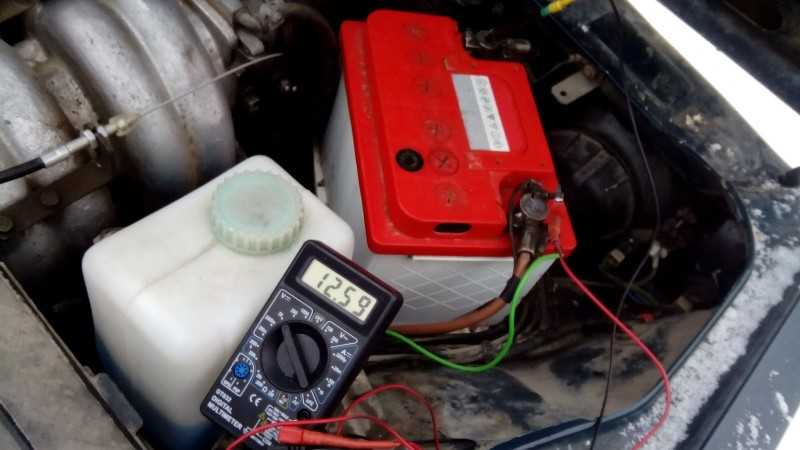

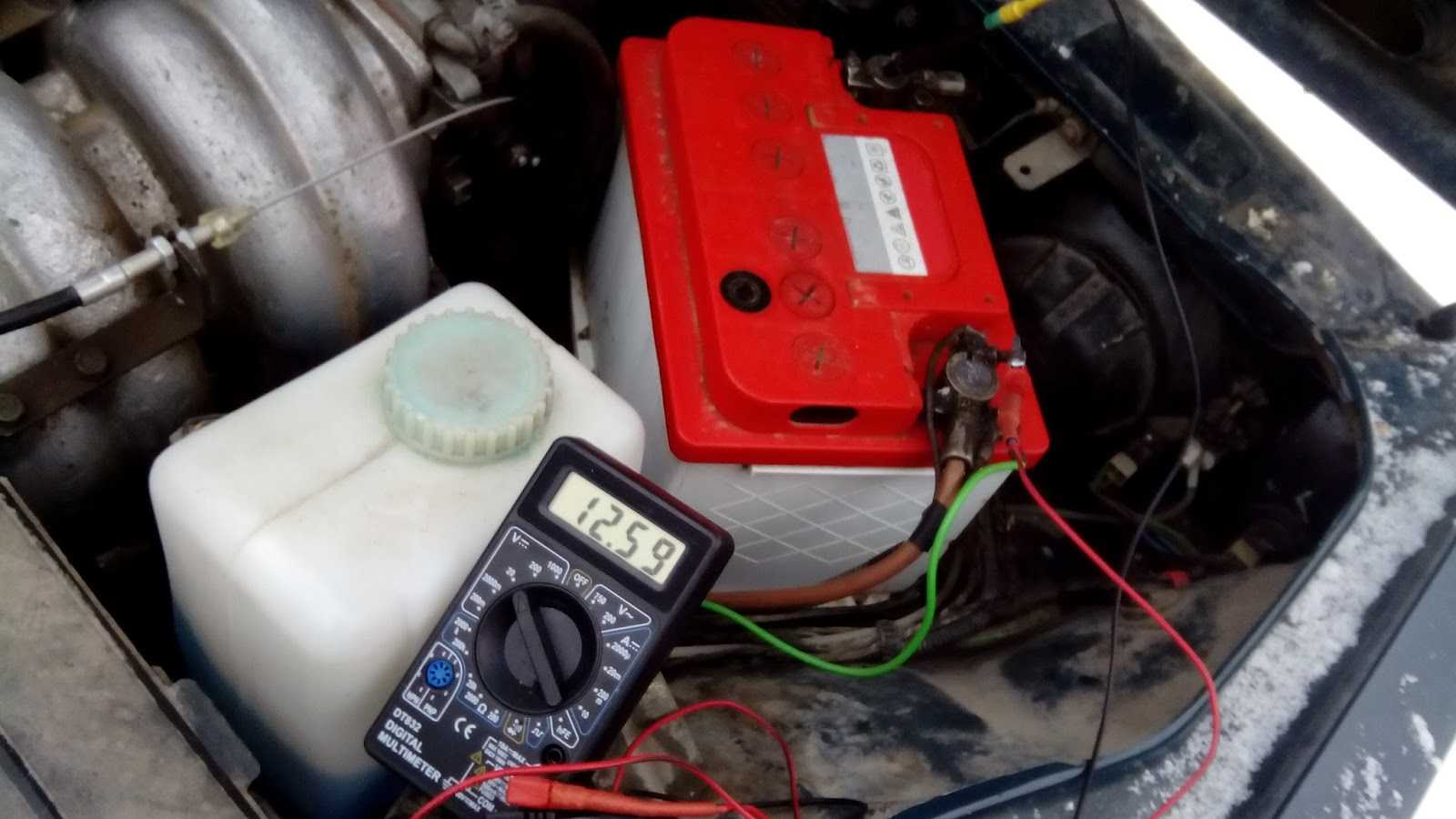

Схема зарядки аккумулятора ВАЗ 2106 предусматривает наличие постоянного напряжения от 13,5 до 14,3 В, независимо от оборотов двигателя. Однако бывают случаи, когда на средних оборотах двигателя напряжение заметно «просаживается» при включении дополнительной нагрузки. При возникновении такого явления необходимо проверить натяжение ремня генератора и отрегулировать его. Слабый контакт на клеммах аккумуляторной батареи иногда также приводит к такому эффекту.
Если же напряжение на клеммах батареи выше указанных пределов, надо проверить все контакты, начиная от плюсового вывода батареи до реле-регулятора напряжения. Если все контакты в норме, то реле-регулятор подлежит замене.
Своевременный уход за электрооборудованием автомобиля, состоянием контактов и клемм аккумуляторной батареи, регулярная проверка натяжения ремня и уровня электролита в аккумуляторе позволит двигателю вашего автомобиля работать долго и без проблем, а вам – избежать многих неисправностей в дороге.
Разрядившаяся аккумуляторная батарея
Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.
Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.
Исправная аккумуляторная батарея
Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.
Неисправно реле предохранителей
Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.
Реле предохранителей Ваз 2107
Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.
Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей
Как выбрать аккумулятор для Ваз 2106?
Автомобиль имеет несколько различных модификаций с отличающимся типом ДВС от 1.2 до 1.6 литра. Собственно, объём двигателя определяет параметры АКБ
Кроме этого, важно учитывать наличие добавочных систем потребления тока в машине
Что касается основных технических характеристик аккумулятора Ваз 2106:
- ёмкость или количественная характеристика энергии составляет 50-55 А/ч, в зависимости от модификации «шестёрки»;
- сила тока или величина заряда, отдаваемого АКБ за единицу времени равна 300-450 А;
- размеры — 242х190х175 мм для всех модификаций;
- полярность или расположение клемм — прямое или плюсовая справа, когда смотришь на лицевую сторону аккума.
Перегоревшая лампочка индикатор заряда батареи
Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.
Лампочка индикатор заряда батареи Ваз
Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.
Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.
