Замена карбюратора Ваз 2106 Жигули

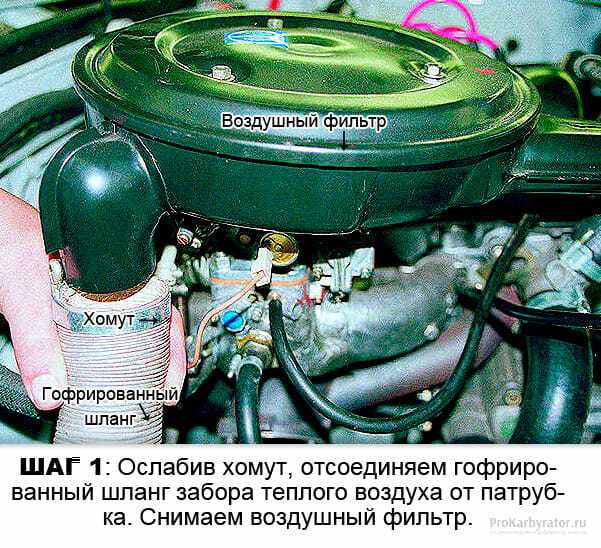

Ослабив хомут, отсоединяем гофрированный шланг забора теплого воздуха от патрубка.

Снимаем воздушный фильтр (см. Замена фильтрующего элемента воздушного фильтра).

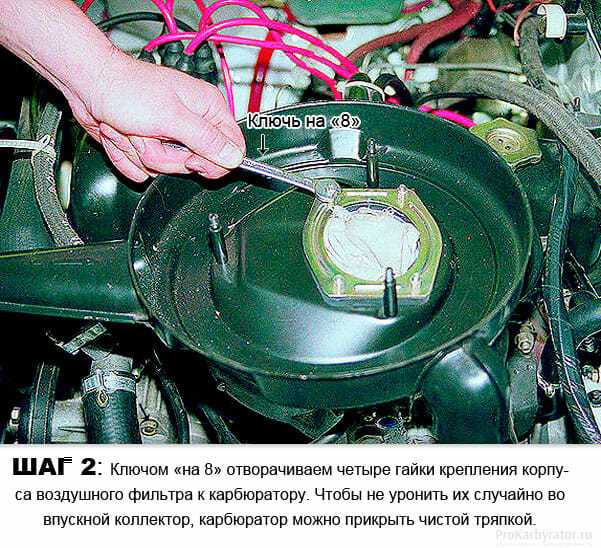

Ключом «на 8» отворачиваем четыре гайки крепления корпуса воздушного фильтра к карбюратору. Чтобы не уронить их случайно во впускной коллектор, карбюратор можно прикрыть чистой тряпкой.

Снимаем корпус воздушного фильтра.

Ослабив хомут, снимаем шланг подачи топлива.

Отсоединяем наконечник от вывода электромагнитного клапана.

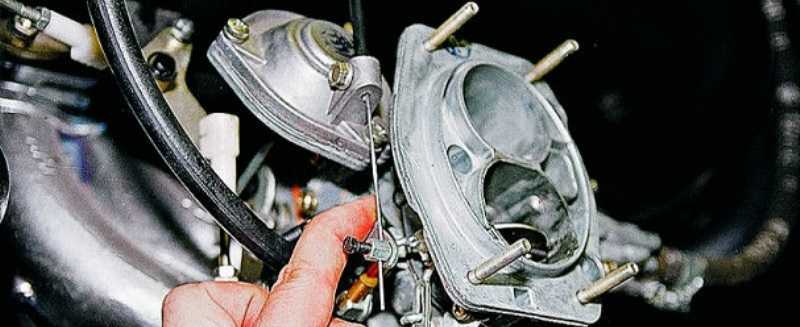

Ключом «на 8» ослабляем затяжку болта, крепящего оболочку троса привода воздушной заслонки.

. шлицевой отверткой ослабляем затяжку винта крепления троса, удерживая гайку ключом «на 7».

. и вынимаем конец троса из отверстий.

Отсоединяем шланг отсоса картерных газов.

Поддев отверткой с широким лезвием, снимаем тягу с рычага привода дроссельной заслонки (см. Регулировка привода карбюратора).

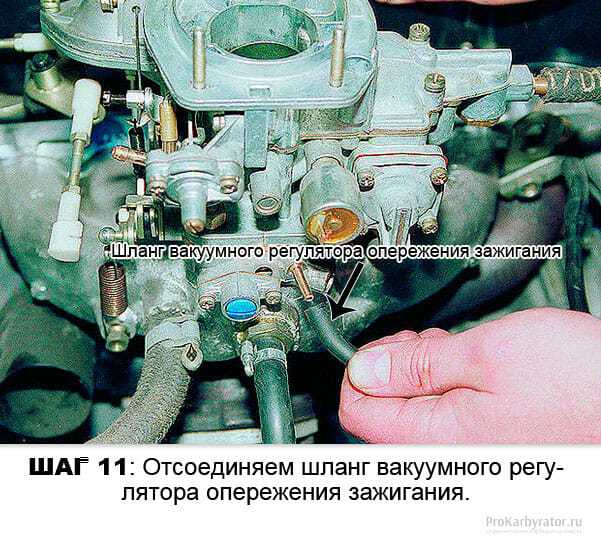

Отсоединяем шланг вакуумного регулятора опережения зажигания.

Снимаем возвратную пружину.

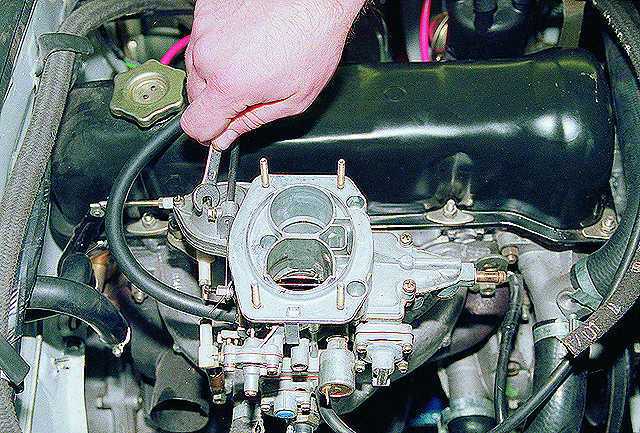

. ключом «на 13» отворачиваем четыре гайки крепления карбюратора.

Снимаем карбюратор с двигателя.

Устанавливаем новый (или промытый, отремонтированный и отрегулированный старый) карбюратор в порядке, обратном снятию. Прокладку под карбюратор обязательно меняем на новую.

ВНИМАНИЕ! Не прилагайте больших усилий при затяжке гаек крепления карбюратора . Можно повредить привалочную плоскость корпуса карбюратора, сделанную из мягкого металла

Подключение карбюратора к двигателю и другим системам автомобиля.

Первое устройство, которое мы видим подсоединенным к карбюратору, это воздушный фильтр. Размеры фильтра таковы, что он полностью перекрывает собой карбюратор. Корпус фильтра крепится непосредственно на верхней части карбюратора при помощи 4-х гаек.Через штуцер, расположенный сбоку карбюратора, присоединяется топливный шланг, по которому из бака при помощи топливного насоса поступает горючее.

От трамблера (система зажигания) к «Озону» подсоединяется шланг. В карбюраторе создается разряжение, которое через этот шланг проворачивает контактную пластину в трамблере, изменяя этим угол опережения зажигания.

К электромагнитному клапану подключается провод. Через него к клапану поступает напряжение с блока предохранителей.

К рычагу управления дроссельной заслонкой подсоединяется тонкий тросик. Эта тяга увеличивает количество выработанной топливно-горючей смеси, которая подается в камеру сгорания двигателя. Именно эта тяга действует, когда водитель нажимает педаль газа в салоне.

В районе впускного отверстия для воздуха (которое перекрывается особой заслонкой), подсоединяется тяга так называемого «подсоса».Это устройство осуществляет запуск холодного двигателя: заслонка пропускает в карбюратор меньше воздуха, таким образом получается обогащенная смесь. Тяга ведет к рукоятке подсоса, расположенной в салоне автомобиля, справа внизу от рулевой колонки.

Впускной коллектор, направляющий воздушно-топливную смесь непосредственно в цилиндры, соединяется с карбюратором короткой пружинкой и двумя болтами.

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

Карбюратор ОЗОН

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

• Расход топлива увеличивается
• Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

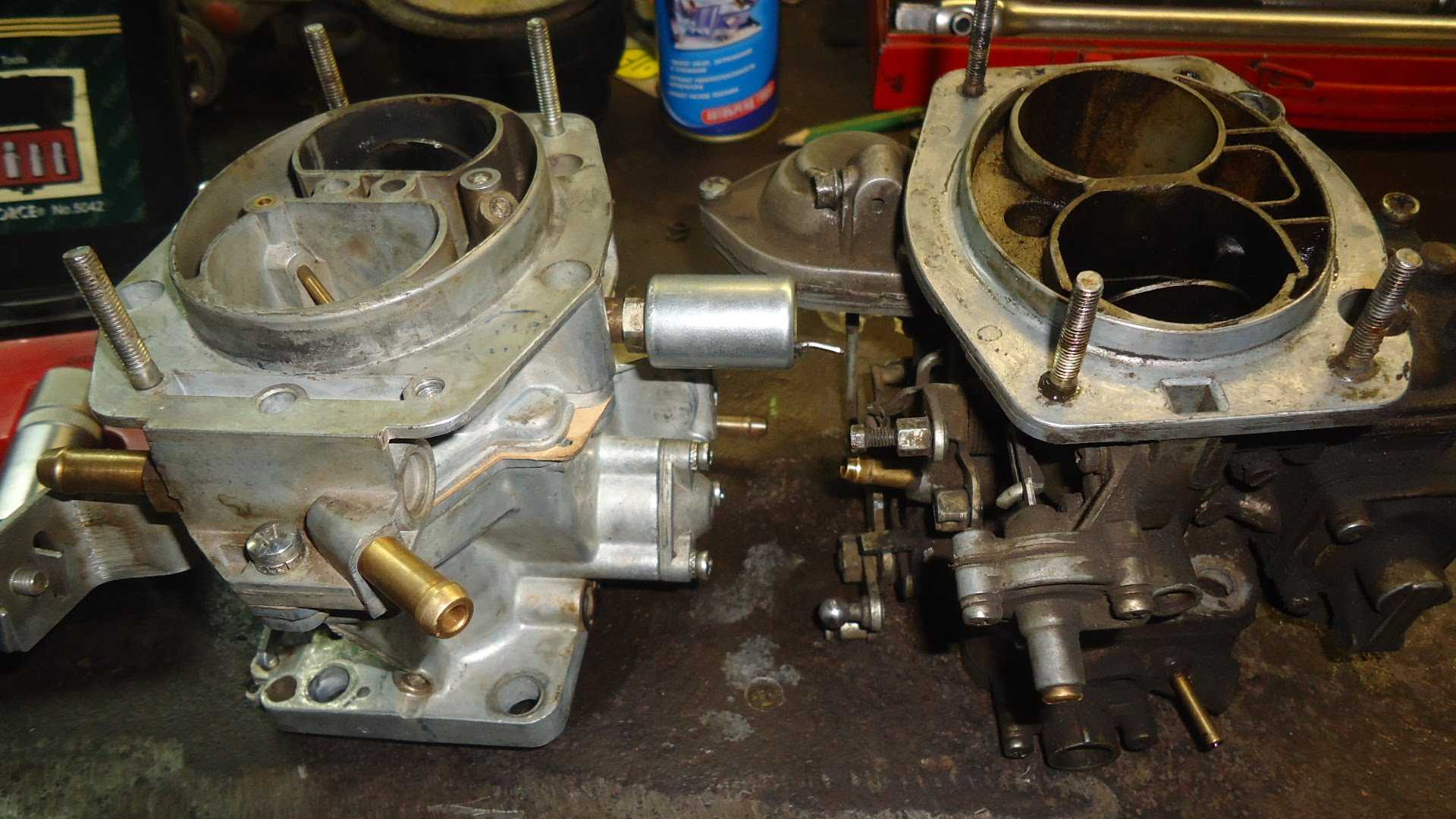

Замене карбюратора солекс 21083 на ВАЗ 2106

К проведению работ по замене карбюратора солекс 21083 нужно подготовить прокладочный материал из паронита, шланг подачи горючего около 80 см в длину, карбюраторную кулису и собственно изделие «солекс». Для работы пригодится набор слесарных принадлежностей автомобилиста.

Установка карбюратора солекс 21083 на ВАЗ 2106:

1. Проводим клининг силового отсека для предотвращения загрязнения мотора и системы питания.
2. Рассоединяем тросики и тяжки карбюраторного устройства, крепления топливных проводов и шлангов подогревательного комплекса.
3. Убираем скобу, удерживающую кожух, прикрывающий трос приводного механизма дроссельной заслонки.
4. Проводим чистку коллекторной площадки для крепления карбюратора.
5. Наносим слой герметичной смазки для предотвращения попадания воздуха в систему.
6. Ставим прокладочные изделия в следующей последовательности: тонкая, затем толстая, потом опять тонкая прокладка. Прокладка большого сечения применяется для теплоотведения и недопущения передачи тепла на карбюраторное устройство.
7. Монтируем на посадочном месте солекс, для комфортности работы сняв фронтальную часть изделия.
8. Устанавливаем кулису со стороны надклапанной крышки ГБЦ.
9. Натягиваем тросик от дроссельного привода карбюраторной заслонки и установить необходимую длину троса с последующим подсоединением к карбюраторному устройству.
10. Устанавливаем обновленную прокладку и запираем фронтальную карбюраторную крышку.
11. Подсоединяем шланги подогревательной и распределительной системы зажигания.
12. Подсоединить тройник к фильтрующему элементу тонкой очистки горючего и включить в топливную систему шланг «обратки».
13. Подсоединяем клапан обратного хода в шланг «обратки», а затем подсоединить к карбюраторному устройству.
14. Проводим сочленение пружины возвратного типа к осевому элементу кулисы, которые расположены на кожухе ГБЦ.
15. Монтируем добавочный пружинный элемент для дроссельного привода карбюраторной заслонки на период обкатки изделия (по необходимости).
16. Подсоединить к релейному разъему электромагнитный клапан холостого хода.
17. Восстановить первоначальное положение корпусной части фильтра воздуха и подсоединить отводной газовый шланг.
18. На этом установка солекса закончена.

Важно правильно подобрать модель на ВАЗ 2106 карбюратора солекс, цена которого достаточно приемлема для российских автолюбителей. Здесь все зависит от объема силовой установки

В некоторых случаях целесообразно установить изделие солекс 21073, при этом следует знать, что при использовании такой модификации карбюратора улучшается динамика транспортного средства, правда прямо пропорционально увеличивается и расход топлива.

В автомобиле ВАЗ 2106 регулировка начинается с коррекции топливного уровня в камерах поплавка. При всех различных способах обустройства «обратки» (напрямую в топливный бак или врезка в бензопровод перед насосом) необходимо проделать такие действия:

1. Устанавливаем транспортное средство на ровную площадку, запускаем мотор, прогреваем его, тестируем на всех оборотах и выключаем силовую установку.
2. Снимаем с карбюраторного устройства топливный шланг, причем делаем это аккуратно, чтобы топливо не попало в камеры, т.к. уровень поплавка будет неверный.
3. Демонтируем фронтальную крышку солекс вместе с тросом акселератора, после чего штангельциркулем измеряем расстояние от уровня горючего до среза корпуса изделия (должно составлять 24 мм в обеих камерах) с погрешностью в 1 мм. В связи с возможной системной ошибкой горизонта автомобиля можно взять среднее арифметическое значение по замерам в камерах карбюратора.
4. По проведенным измерениям подгибаем язычок поплавка в необходимую сторону, после чего проверяем, собрав изделие, на предмет переливания горючего из камер.
5. Далее проводим регулировку холостого хода.

Такая работа проводится на силовой установке, нагретой до эксплуатационной температуры. Особенность состоит в том, что регулятор качества смеси снабжен стрелкой красного цвета, а регулятор количества смеси – синей. В остальном регулировка носит обычный характер, только выставляется количественным регулятором значение 9000 вместе 800 на прежних моделях.

Какой карбюратор лучше для ВАЗ 2106

Так как карбюраторы семейств «СОЛЕКС» и «ВЕБЕР» были полностью скопированы с аналогов иностранного производства, их надежность не подлежит сомнению. Достаточно регулировать и чистить данные агрегаты каждые 60 тыс км пробега, и проблем с подачей горючего в двигатель вашего автомобиля возникать не будет.

Но самыми популярными являются устройства семейства «ОЗОН». Их необходимо регулировать и чистить в два раза чаще. Помимо этого, в них много разных диафрагм, которые часто рвутся. Самые частые поломки дынных агрегатов — не полное открытие второй камеры и неисправности ускорительного насоса.

Регулировка холостого хода карбюратора своими руками

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

1. Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).
2. Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

1. Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.
2. В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.
3. Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.
4. Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.
5. В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.
6. При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Если плавает холостой ход или двигатель ВАЗ 2106 работает судорожно, т.е рывками и неравномерно, то настройку узла требуется восстановить. По окончанию настройки силовая установка должна выдавать устойчивые обороты.

Вам нужно знать, как выставить холостые обороты ВАЗ 2106, чтобы провести регулировку карбюратора. Своими руками эту процедуру выполнить можно довольно быстро, если, конечно, имеете представление о том, из чего состоит карбюратор и функции основных его узлов. Но обо всем по порядку, а начнем с самого печального – случай, если вдруг нет оборотов на холостом ходу и двигатель начинает глохнуть.

Вам повезет, если это произошло вблизи от дома. Но если в дороге – хорошего мало. От себя добавлю, что несколько раз приходилось снимать и разбирать карбюратор, стоя на узкой трассе, шарахаясь от проезжающих грузовиков и подсвечивая фонариком. Хорошая привычка – брать в дорогу термос и фонарь.

Наиболее распространенные поломки

Однако наиболее распространенными являются приборы семейства «ОЗОН». Их нужно чистить и регулировать в 2 раза чаще. Кроме того, в них очень много различных диафрагм, которые то и дело рвутся. Наиболее частыми поломками этих агрегатов являются неполное открытие второй камеры, а также неисправности ускорительного насоса.

1. Хлопки при нажатии на педаль акселератора, будто что-то стреляет в карбюратор.
2. Аналогичные хлопки, но теперь стреляет в глушитель.
3. Обороты на холостом ходу то слишком высокие, то слишком низкие (плавают).
4. Машина долго думает при езде по трассе. При нажатии на педаль газа до упора не ускоряется вовсе либо ускоряется слишком медленно.
5. При переключении на 2 или 3 передачу, нажатии на педаль акселератора автомобиль сначала замедляется, а потом делает рывок вперед с резким набором оборотов.

Проблема детонации может быть связана с нарушением угла установки момента зажигания. В любом случае сначала следует попробовать устранить детонирование с помощью регулировки карбюратора. В 90% случаев это помогает.

Симптом, описанный в пункте 3, указывает на необходимость регулировки холостого хода. Ситуация, указанная в 4 пункте, информирует о том, что привод 2 камеры неисправен. Устраняется заменой сломанных деталей. Симптом, описанный в пункте 5, свидетельствует о поломке ускорительного насоса — необходима замена диафрагмы или пружины.

Карбюратор 2106

Штатным вариантом, применяемым на двигателе Шестерки, является образец «Озон». Это двухкамерный карбюратор, с падающим воздушным потоком, эмульсионного типа. Технические характеристики двигателя, при его работе, выдавали 75 лошадиных сил, а максимальная скорость была 155 км/час. Время разгона до сотни – 16 секунд.

Приемистость двигателя хорошая, но при резком нажатии на педаль газа, автомобиль сначала давился, а потом начинал ехать. Это объяснялось тем, что в поплавковой камере Озона, уровень топлива был недостаточным, и при резком разгоне его не хватало.

Автовладельцы ВАЗ 2106, ломали голову над вопросом, какой карбюратор лучше поставить, чтоб приемистость двигателя повысилась, при этом имея минимальные потери. Большинство мнений сошлось на том, что установка «Солекс» с ВАЗ 21083, будет оптимальным вариантом.

КОРОТКО ОБ ОСОБЕННОСТЯХ И УСТРОЙСТВЕ КАРБЮРАТОРНОГО УЗЛА «ШЕСТЕРКИ»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

1. Система дозирования горючего.
2. Механизмы для управления заслонками дросселя и обогащения смеси.
3. Система холостого хода.
4. Насос-ускоритель и эконостат.
5. Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

КОГДА НУЖНА РЕГУЛИРОВКА?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

1. Повышенный расход горючего.
2. Частый перегрев мотора.
3. Черный дым из выхлопной трубы и хлопки.
4. Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

• Хлопки в карбюраторе.
• Потеря мощности.
• Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Регулировка карбюратора: установка уровня топлива

Уровень горючего в поплавковой камере воздействует на состав смеси при любом режиме функционирования карбюратора, на токсичность газов выхлопа, динамику работы двигателя и расход горючего. Порядок работ:

Открутите крепежные винты крышки карбюратора и установите ее в вертикальную позицию. Обязательное условие ее установки — легкое соприкосновение язычка поплавка и шарика иглы.
Специальным калибром измерьте зазор между нижней поверхностью поплавка и плоскостью крышки (учитывая картонную прокладку)

Важно, чтобы величина зазора составляла 6,5+0,25 мм.
При несоответствии величины зазора величина корректируется посредством подгибания язычка поплавка.
В завершении проконтролируйте величину хода поплавка, которая должна составлять 8,0+0,25 мм.

Как выполняется ремонт и промывка карбюратора?

Многие неисправности помогает устранить промывка карбюратора, но чтобы она была эффективной, агрегат необходимо демонтировать с машины. После чего потребуется разобрать до необходимого уровня, чтобы можно было получить доступ абсолютно ко всем элементам механизма.

Детали корпуса карбюратора 2107-1107010 на схеме: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Ремонт заключается в выполнении следующих действий:

• Демонтаж устройства.
• Промывка, которая включает чистку и продувку от нагара и налипшей грязи.
• Замена неисправных деталей.

Важно: Снимать карбюратор нужно в том случае, если есть уверенность на 100% что проблема в карбюраторе, потому как проблема в других узлах топливной системы автомобиля тоже не исключена

С чего  начинается ремонт карбюратора на автомобиле ваз 2106

Ремонт карбюратора ВАЗ 2106 своими руками начинается с его снятия. Для этого потребуется снять воздушный фильтр, который все равно придется заменить новым, и демонтировать его корпус.

Предварительно отверстия в камеры рекомендуется закупорить тряпками, чтобы в них не попали мелкие предметы. После этого с пневматического клапана снимается шланг, идущий на вакуум тормозов, и откручивается трос установки подсоса и снимается штанга с рычага педали газа, управляющий дроссельной заслонкой.

Если у вас карбюратор последней модификации Solex, то отключаются провода с дроссельной заслонки, воздушной заслонки и экономайзера, обеспечивающий принудительный холостой ход.

Далее, снимается топливный подающий и обратный шланги, вентиляционный патрубок. После отсоединения всех подходящих и подводящих элементом можно приступать к снятию самого блока. Для этого необходимо отвернуть 4 крепежных гайки, и аккуратно снять устройство со шпилек. Отверстие в коллекторе крайне рекомендуется заглушить нежесткой ветошью.

Пошаговая инструкция по снятию карбюратора

Для вашего удобства составил подробную пошаговую инструкцию по снятию карбюратора с фото:

Важно помнить: Прокладку под карбюратор обязательно меняем на новую. Чтобы избежать подсоса воздуха

Запасные части которые входят в ремкомплект карбюратора на ваз 2106:

• Диафрагма пускового устройства
• Корпус жиклера
• Жиклер холостого хода — 2 шт.
• Главный воздушный жиклер — 2 шт.
• Главный топливный жиклер — 2 шт.
• Клапан игольчатый в сборе
• Диафрагма ускорительного насоса
• Фильтрующий элемент
• Прокладка крышки карбюратора
• Прокладка пускового устройства
• Пружина возвратная
• Пружина диафрагмы ускорительного насоса
• Винт холостого хода (игла регулировочная)
• Кольцо уплотнительное
• Для Р/К 2105-10, 2105-20, 2106, 2107-10, 2107-20:
• Распылитель ускорительного насоса
• Клапан распылителя
• Прокладка распылителя — 2 шт.
• Винт М5х0,8х20
• Винт М4х0,7х15

Как работает карбюратор «Озон»

Карбюратор ВАЗ 2106 «Озон» – это двухкамерное устройство эмульсионного типа с падающим потоком. Первая камера предназначена для дозирующей системы и обогатительного устройства, во второй производится создание смеси топлива и воздуха в нужном соотношении. Какова схема работы карбюратора «Озон»?

Топливный насос направляет горючее в поплавковую камеру через игольчатый клапан, который поддерживает требуемый уровень. Через жиклеры топливо попадает в первую и вторую камеры, и далее, в эмульсионные колодцы, где смешивается с воздухом, также поступающим через жиклеры. Созданная смесь подается в диффузоры карбюратора.

Сразу после старта двигателя канал холостого хода перекрывается электромагнитным клапаном, далее на холостых оборотах поступает бензин из первой камеры. Продвигаясь через жиклер, горючее мешается с воздухом. Когда заслонки дросселя открываются сильнее (при нажатии на педаль газа) образовавшаяся смесь идет в поплавковые камеры карбюратора, через отверстия перехода. Через эконостат смесь попадает в распылитель, который направляет ее в камеру сгорания двигателя.

Общий вид карбюратора «Озон»

Регулируем привод

1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров.
2. При отклонении от этого размера, вынимаем один наконечник.
3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.
4. Затягиваем гайку и возвращаем тягу.
5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.
6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.
7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.
10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

Виды карбюраторов для ВАЗ 2106

На конвейере на «шестерки» устанавливали пять типов карбюраторов:

• ДААЗ 2106-1107010. Монтировался с 1.6-литровыми ДВС на ТС, выпущенные до 1980 года.
• ДААЗ 2103-1107010 «ВЕБЕР». Устанавливался с 1.5-литровыми моторами на авто, выпущенные до 1980 года.
• ДААЗ 2105-1107010-20 «ОЗОН». Монтировался с 1.1-1.3-литровыми ДВС на авто, выпущенные в 1980-1991 годах.
• ДААЗ 2107-1107010-20 «ОЗОН». Монтировался с 1.5-1.6-литровыми ДВС на авто, произведенные в 1980-1991 годах.
• ДААЗ 21053-1107010 «СОЛЕКС». Устанавливался на все автомобили с 1991 до конца 90-х годов.

Первые два типа карбюраторов можно отличить от других агрегатов по отсутствию патрубка — тонкий черный либо желтый шланг, идущий от карбюратора к трамблеру — на него надевается шланг вакуум-корректора угла опережения зажигания.

Отличить «ОЗОН» от прочих типов устройств можно по «летающей тарелке» — пневматическому приводу открытия второй камеры. Если патрубок для шланга вакуумного корректора отсутствует, а «летающая тарелка» есть, это карбюраторное устройство ДААЗ 2107-1107010-10. Этот агрегат достаточно редкий, монтировался лишь на СТО для замены первых двух типов устройств после их поломки.

Устройство карбюратора ВАЗ 2106

Качественное самостоятельное обслуживание любой из систем автомобиля требует подробного изучения узлов и механизмов, отвечающих за его работу.

Перед тем, как отрегулировать карбюратор на ваз 2106, необходимо рассмотреть основные агрегаты:

• Система подачи и дозировки горючей смеси;
• Управление заслонками обогащения смеси, положения дроссельной заслонки;
• Устройство поплавковой камеры и основное ее назначение;
• Работа насоса – ускорителя, механизмов холостого хода.

Вид на карбюратор со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — рычаг управления воздушной заслонкой; 4 -телескопическая тяга; 5 — рычаг привода дроссельной заслонки первичной камеры; 6 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 7 -возвратная пружина; 8 — тяга, связывающая дроссельную заслонку первичной камеры с рычагом управления воздушной заслонкой; 9 — шток пневмопривода; 10 — пневмопривод.

Процесс происходит путем заполнения поплавковой камеры горючим, в которой должен быть стабильный уровень. Топливо передается к распылительному механизму, где в свою очередь, смешивается с воздухом пропорциями 1 к 15, качество смеси регулируется дроссельной заслонкой.

Подготовка к настройке карбюратора

Ремонт и обслуживание автомобиля требует подготовленных инструментов и места.

Настройка карбюратора шестерки не исключение, для быстрой, грамотной работы требуется провести следующие действия:

1. Автомобиль перед работой устанавливается на ровную поверхность, подготавливается место для разборки узлов в виде стола или чистой площадки. Емкость для промывки, чистая ветошь понадобятся обязательно.
2. Подготовить набор ключей и отверток, без инструмента произвести работы не удастся.
3. Приобрести в магазине автозапчастей ремонтный комплект, состав которого имеет все уплотнительные кольца, прокладки и механизмы.
4. Разборка, регулировка карбюратора ваз 2106 происходит после комплектации инструмента, необходимого материала.

Ремонт неисправного устройства

Порядок демонтажа карбюратора на примере «ОЗОНа».

Вот и все дела. Коллектор необходимо закрыть тряпочкой. Со снятого прибора можно открутить пневматический привод второй камеры и крышку ускорительного насоса. После этого следует заменить неисправные детали и устранить поломки, описанные выше в пунктах 4 и 5.

Если вы не знаете, как почистить карбюратор, прилагаем инструкцию от специалистов.

Источники

• http://avtovx.ru/karburator/soleks-na-vaz-2106-178/
• http://expertvaz.ru/2106/strelyaet-neispravnosti-pochistit-karbyurator.html

Настройка карбюратора ВАЗ 2106

На автомобиле ВАЗ 2106 регулировка холостого хода должна проводиться при условии, что все фильтры чистые (хотя бы воздушный поставьте новый), свечи практически новые, система зажигания работает идеально

Обратите внимание на то, что фильтр очистки воздуха должен быть установлен во время проведения регулировки карбюратора. Также нужно учесть, что уровень в поплавковой камере необходимо настроить заранее, если это необходимо

Про зазоры заслонок тоже не забывайте.

Регулировка холостого хода на автомобиле ВАЗ 2106 происходит путем вращения двух винтов – качества и количества топливной смеси. Начинается процедура с вращения винта качества топливной смеси. Проводится это при помощи плоской отвертки, добиваетесь максимального значения оборотов коленчатого вала двигателя.

Затем, вращая винт количества, устанавливаете частоту около 1100 оборотов. И последний шаг – установка окончательных оборотов холостого хода на уровне 800-900 путем вращения винта качества смеси.

Если не работает датчик холостого хода на автомобиле ВАЗ 2107 с двигателем инжектор, это проявляется в нестабильной работе на холостом ходу и при запуске. При неисправности ДЗХ возможно создание аварийной ситуации, так как не видно, что водитель сдает задом. В статье даются инструкции по замене ДЗХ и РХХ, а также прилагаются фото.

Итог

После установки, характеристики двигателя «Шестерки», приобретут несколько плюсов и минусов.

Плюсы в том, что двигатель будет более приемистым, повысится максимальная скорость (до 160 -165 км/час), и уменьшится время разгона до первой сотни (вместо 15 секунд – 13). На номинальную мощность, модернизация повлияет не значительно, увеличив ее на 5 – 10 л.с.

К минусам, можно отнести только одно качество – расход топлива. При нормально, не экономной езде в городском цикле, он повысится на 1 — 1,5 литра.

Общий вывод такой: установка данного карбюратора – вещь нужная, так как за цену 1 — 1,5 л, на 100 километров, Вы получите больше комфорта при езде.

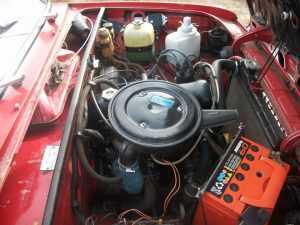

Прежде чем приступать к снятию карбюратора на ВАЗ 2106, первоначально необходимо вынуть воздушный фильтр. После этого необходимо полностью снять его корпус, так как он тоже будет мешать. Сначала, как обычно, приведу полный список необходимых инструментов, которые понадобятся для замены карбюратора:

• Рожковый ключ на 13
• Крестовая отвертка
• Головки на 8 и 10
• Трещоточная рукоятка либо вороток
• Маленький удлинитель
