Замена ремня грм на приоре! метки грм ваз 2170, 2171,2172!

Расчищаем доступ к ремню ГРМ

Подразобрав моторный отсек, мы получили прекрасный доступ к болтам крепления правой опоры силового агрегата, а также к фиксатору верхней крышки ремня ГРМ. Для снятия самой крышки поворачиваем фиксатор в положение Open с помощью шлицевой отвертки. Надавливаем — и фиксатор отстегивается. Их два — спереди и сзади, отстегнув оба, снимаем крышку.

Теперь снимем ремень привода вспомогательных агрегатов. Для этого ключом «на 15» ослабляем натяжение ремня. Выводим ремень и возвращаем натяжитель в исходное положение. Сняв ремень, проверяем его на наличие трещин, для чего выворачиваем наружу и нагружаем. Даже при малейших подозрениях на трещины меняем ремень привода вспомогательных агрегатов без лишних раздумий. У нас он в хорошем состоянии.

Целый ремень

В первую очередь, стоит узнать, как выполнять ремонт, когда ремень целый. Для того чтобы осуществить замену детали, потребуется запастись:

Новым ремнем. Лучше не брать дешевый, и довериться зарекомендовавшим себя производителям.

• Ключами на 10, 13, 17 и 30 мм.
• Необходимыми навыками. К сожалению, без этого пункта не обойтись. И перед началом работ автовладельцу стоит ознакомиться с книгой по ремонту автомобиля.

Первым делом, когда все необходимое будет подготовлено, потребуется снять ремень генератора со шкивов. Для этого потребуется отпустить крепление генератора. Если не выполнить это действие, то не получится установить новый ремень. Выполняется процесс следующим образом:

• Снимают аккумулятор.
• Отпускают генератор с помощью ключа на 17 и затем приподнимают его вверх, ослабляя ремень.

Снимают ремень генератора.

После этого потребуется снять защиту ремня ГРМ. Что касается двигателей ВАЗ 2105, то защита состоит из трех частей, из которых открутить нужно будет только одну – верхнюю. Делается это с помощью ключа на 10 мм.

Следующее действие заключается в совмещении меток коленчатого вала и распределителя. В данной модели метка представлена не точкой, а небольшого размера риской. Заметить ее с первого раза удается не каждому, однако это необходимо сделать, чтобы выполнить последующую замену ремня.

Как только все риски будут соединены, необходимо снять крышку трамблера. Это требуется для того, чтобы удалось заметить, на каком из цилиндров стоит бегунок. В свою очередь, стоит отметить, что он может быть установлен как на 1, так и на 4 цилиндре. Если вовремя учесть этот факт, он поможет в дальнейшем быстро вернуть зажигание в норму.

Когда с предыдущим действием будет покончено, можно с помощью ключа на 13 мм ослабить крепление специального ролика, а затем отвернуть его, помогая в этом ключом на 30 мм. Поворачивать необходимо против часовой стрелки, иначе ремень ГРМ не будет ослаблен.

После того, как натяжка будет ослаблена, следует вытянуть ремень ГРМ из-под капота и произвести замену на новую деталь. Однако перед тем как устанавливать элемент, рекомендуется очистить саму деталь от скопившейся пыли и грязи. Когда установка будет завершена, потребуется дополнительно закрепить ремень с помощью натяжного ролика. При этом нельзя упускать из виду метки

Очень важно, чтобы они совпали

Если при окончательном натяжении этого не произойдет, потребуется повторить последовательность действий заново. И так до тех пор, пока метки не совпадут. Однако на этом процесс замены не закончится, так как последним действием станет проверка положения

Наконец, автовладелец может попробовать завести двигатель. Если установка прошла успешно, то мотор заработает исправно, и можно приступать к креплению защиты ремня ГРМ и обратному монтажу генератора.

Ремень порвался

Порой возникают ситуации, когда неисправность ремня заключается в самой детали – он просто рвется. В этом случае выход только один – приобрести новый ремень и проследить за тем, чтобы в процессе установки совпали все метки. Только после этого можно будет включить зажигание и продолжить путь.

Стоит отметить, что конструкторы двигателя ВАЗ-2105 при разработке системы сделали так, что агрегат был установлен в поршень с выемками. Таким образом, у владельцев данного транспортного средства не получится соединить поршень с клапаном, что является не очень хорошим моментом.

В качестве заключения, можно дать совет, как восстановить зажигание при поломке ремня ГРМ. Необходимо выполнить следующее:

• Установить новый ремень ГРМ, следя за тем, чтобы совпали все метки.
• Поставить бегунок для начала на 4-й цилиндр. Дополнительно необходимо проследить за фиксацией трамблера. Только после этого можно приступать к попыткам завести двигатель.

Если после проделанной схемы автомобиль все равно не заводится, то ту же самую последовательность действий необходимо повторить с 1-м, 2-м и 3-м цилиндрами. В каком-нибудь положении двигатель обязательно запустится

В любом случае следует своевременно проводить техническое обслуживание такого важного узла в автомобиле, как газораспределительный механизм

Порядок замены

Первым делом необходимо совместить все метки, поворачивая коленвал до тех пор, пока канавка на шкиве привода генератора не встанет напротив длинной риски на передней крышке блока цилиндров. Одновременно риска на шестерне распредвала должна встать перед выступом на крышке клапанного отсека. В то же время контакт бегунка встанет напротив провода, идущего к свече 4-го либо 1-го цилиндра.

Дальнейшие шаги производятся в такой последовательности:

1. Ослабьте гайку натяжного ролика, поверните его ключом на 30 мм и уменьшите натяжение ремня, затем снимите его с шестерен.
2. Открутите ролик окончательно и поставьте новый.
3. Наденьте новый ремень, стараясь не сбить метки. Остается лишь натянуть его и собрать механизм в обратной последовательности.

Выполняя замену ременного привода ГРМ, важно учесть один момент. Кроме коленчатого и распределительного вала, ремень вращает еще одну шестерню — вал привода масляного насоса и механического распределителя зажигания

На данной шестерне никаких меток не предусмотрено, а вращается она довольно легко, отчего при замене можно нечаянно нарушить ее изначальное положение.

На работе масляного насоса это никак не отразится, а вот бегунок трамблера сдвинется в ту или иную сторону. Это приведет к раннему или позднему образованию вспышки в цилиндре, работа силового агрегата будет крайне нестабильной.

С такой проблемой наверняка столкнется автомобилист, у которого ремень на «пятерке» порвался в пути. При таком раскладе порядок действий следующий:

1. Совместив все метки, как это описано выше, надо повернуть шестеренку таким образом, чтобы бегунок встал напротив высоковольтного провода 1-го цилиндра.
2. Надеть и натянуть ремень ГРМ, поставить обратно крышки, привод генератора и аккумулятор.
3. Вкрутить свечи, подключить высоковольтные провода и запустить двигатель.
4. Мотор может не завестись, тогда нужно поворотом коленчатого вала вновь совместить все метки.
5. Снять крышку трамблера, открутить его от блока цилиндров и поднять, чтобы вывести вал из шлицев.
6. Повернуть бегунок на 180° независимо от того, на какой цилиндр он «смотрел» раньше — 1-й или 4-й.
7. Поставить трамблер на место и прикрутить.

https://youtube.com/watch?v=se9V2Wo7I7g

После этой манипуляции двигатель запустится. Есть способ проще — поменять местами провода на крышке, но потом вы можете об этом забыть и не наладить зажигание как положено.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

• набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
• динамометрический ключ для затягивания гаек с требуемым усилием;
• прибор для проверки натяжения ремня;
• отвёртки;
• домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Особенности цепи и ремня привода ГРМ

Одной из составляющих обслуживания двигателя ВАЗ-2105, как и любого другого, является замена привода газораспределительного механизма. Но вот сложность выполнения данной операции у этого авто зависит от типа используемого привода. Замена ремня ГРМ ВАЗ-2105 производиться проще, чем цепи, но и менять ее нужно чаще.

Легкость замены ремня – одно из самых положительных качеств его. Дополнительно ремень не такой шумный, стоит значительно дешевле, не очень быстро растягивается.

Основным же недостатком ремня является возможность его обрыва. И хоть конструктивно негативные последствия этого обрыва снижены путем нанесения специальных выемок на поршнях, исключающих возможность столкновения открытого клапана с днищем поршня, но сам факт обрыва остается неприятным. Помимо этого ресурс роботы ремня может значительно сократиться из-за попадания на него рабочих жидкостей двигателя.

Возможность обрыва цепи при работе двигателя практически исключается, учитывая тот факт, что цепь ГРМ ВАЗ-2105 является двухрядной. Еще одно положительное качество цепи – значительно больший ресурс, чем у ремня.

Но цепь со временем растягивается, и хоть имеется механизм ее натяжения, при растягивании шумность работы двигателя значительно увеличивается. Также цепь требует смазки, поэтому она должна располагаться внутри двигателя, из-за чего замена цепи ГРМ ВАЗ-2105 усложнена.

Установка нового распредвала

Для того чтобы поставить новый вал ГРМ, потребуются те же инструменты, что и для его демонтажа. Порядок монтажных работ следующий:

В обязательном порядке смазываем моторным маслом поверхности кулачков, опорных шеек и опор.
Устанавливаем распредвал в «постель».
Ключом на 10 мм закручиваем болты упорного фланца.
Проверяем, как вращается вал. Он должен легко проворачиваться вокруг своей оси.
Выставляем такое положение вала, при котором его штифт совпадал бы с отверстием на фиксирующем фланце.
Устанавливаем постель на шпильки, накручиваем гайки, производим их затяжку

При этом важно соблюдать установленный порядок. Момент затяжки — в пределах 18,3–22,6 Нм.

Клапанную крышку и звезду распредвала на место не устанавливаем, так как нужно будет ещё выставлять фазы газораспределения.

16-ти клапанные двигатели

За основу для этого универсала был взят автомобиль Dacia Logan MCV от фирмы Рено. Вначале два силовых агрегата рабочим объёмом 1600 см 3 К7М, К4М этой фирмы стояли на Ларгусах. В 2015 году К7М заменили на ВАЗ 11189 с восемью клапанами в головке блока цилиндров, а с 2017 года появился ВАЗ 21129. Этот движок уже имеет 16 клапанов в ГБЦ, его несколько позже стали устанавливать на Веста, Лада XRAY.

После освоения производства этого силового агрегата автомобильный завод отказался от использования моторов, производимых концерном Рено-Ниссан. Трансмиссия автомобиля осталась от Рено, но с существенными доработками под условия эксплуатации в регионах России, других стран СНГ.

   К4М

Силовой агрегат этой модификации стоит только на семиместном универсале или на машинах с комплектацией «Люкс». Рабочий объём мотора 1600 см 3, в головке блока цилиндров установлено 16 клапанов. Его мощность равна 102 лошадок при степени сжатия 9,5. Средний расход топлива находится в пределах 7,9 литров на сотню км пробега. Специалисты и владельцы машины отмечают, что шум работающего мотора снижен, вибрация на всех режимах его работы исключена полностью.

Как недостаток отмечается недостаточно высокие динамические показатели двигателя, появление пропусков при работе на топливе сомнительного качества. Сложная конструкция мотора сказывается на условиях его сборки, а это несколько повышает себестоимость двигателя, в связи с этим повышается стоимость обслуживания этого агрегата по сравнению с моторами, у которых 8 клапанов в ГБЦ. Производители обещают ресурс для движка не менее 450 тыс. км пробега, а то и более, если правильно и своевременно его обслуживать.

   ВАЗ-21129

Этот движок также имеет рабочий объём 1600 см 3, 16 клапанов в приводе ГРМ. Мощность его чуть-чуть увеличили, она стала равна 106 л. с. Конструктивно он не слишком сильно отличается от большинства серийных моторов ВАЗ. Чугунный блок цилиндров, их рядное расположение, зубчатый ремень в приводе механизма ГРМ. Гидрокомпенсаторы не устанавливают. Он стал более надёжен и менее критичен к составу используемого топлива.

Коробка перемены передач механическая, она осталась от француза, но со значительными доработками по её адаптации к условиям эксплуатации в регионах РФ. В КПП были изменены значения передаточных чисел для третьей, четвёртой, пятой передачи. Это позволило машине передвигаться на более низких оборотах двигателя, снизился акустический шум, уменьшилось потребление бензина. Средний расход топлива не вышел за пределы 7,9 литров на сотню пробега.

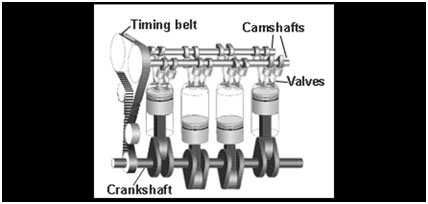

Что такое ГРМ?

ГРМ – это газораспределительный механизм двигателя, который контролирует запуск в него смешанного с воздухом топлива и выпуск сгоревших газов. В его основе лежит механизм открытия и закрытия впускных и выпускных клапанов цилиндров, имеющих привод от кулачкового механизма и распределительного вала. То есть, топливно-воздушная смесь оказывается в цилиндрах благодаря открытым впускным клапанам, а, сгорев, в виде газов удаляется через выпускные клапаны. За действия этих клапанов отвечают распределительные валы.

Чтобы они могли вращаться, был создан специальный привод, работающий при помощи цепи или ремня.

Timing belt – цепь ГРМ;

Valves – впускные клапаны;

Camkshafts – распределительные валы.

Процедура замены

Подходит срок замены изношенных деталей в ГРМ водитель задумывается над вопросом его проведения. Кто не хочет испачкать руки или никогда не занимался ремонтом своего авто предпочитают обращаться к специалистам. Однако есть много владельцев, которые предпочитают обслуживать или ремонтировать машину самостоятельно. Эта операция им вполне под силу. Выполнить её можно в гараже или любой подходящей площадке. Работу начинают с открывания капота моторного отсека, так как бо́льшая часть действий водителя будет приходиться на это место.

• В первую очередь снимают пластиковую крышку, закрывающую силовой агрегат. Снятию защиты механизма ГРМ мешает бачок омывателя стёкол, его нужно демонтировать, тем более что особой трудности это не вызывает. Далее желательно вывернуть свечи зажигания, предварительно сняв с них катушки, это облегчит в дальнейшем проворачивание мотора. Автомобиль затормаживают ручным тормозом, под задние колёса устанавливают упоры, срывают болты правого переднего колеса. Эту сторону машины приподнимают домкратом, при этом не забываю установить упор под кузов автомобиля, снимают колесо.
• Когда это проделано, можно снять верхнюю защитную крышку механизма ГРМ, которую затягивают 5 винтов.

Следующим шагом будет демонтаж ремня привода генераторной установки. Освобождают механизм натяжения, снимают ремень. Теперь можно приступить к демонтажу нижней защитной крышки привода ГРМ, которую удерживают всего два винта.

• Некоторые механики при этом отсоединяют тягу натяжителя ремня генератора для удобства работы.
• Теперь механизм ГРМ нужно выставить по меткам, проворачивая шкив коленвала.

Шестерня на коленвале также имеет прилив, его устанавливают напротив метки корпуса масляного насоса.

Также необходимо снять резиновую заглушку и убедиться, что риска на маховике расположена в необходимом месте.

После этого приступают к снятию зубчатого ремня.

Сначала ослабевают его натяжение, для этого головкой на «15» отпускают болты на натяжителе и ролике направляющем, ремень снимают со шкивов и вытаскивают из моторного отсека.

Ролик натяжной демонтируют с блока цилиндров, так как его обычно меняют новым изделием.

• Перед обратной сборкой внимательно осматривают все детали механизма привода ГРМ. Перед установкой роликов желательно резьбу на винтах покрыть специальной смазкой, винт натяжителя сильно затягивать пока не нужно.
• Ещё раз внимательно проверяют совпадение установочных меток механизма привода ГРМ.
• Устанавливают новый ремень на шкивы, при этом нужно следить ,чтобы между зубчатыми колёсами распредвалов ветвь ремня не имела провисания. Если всё получилось, приступают к натяжению ремня. Для этого ролик натяжителя поворачивают против часовой стрелки до совпадения подвижной метки на наружной обойме с неподвижным корпусом ролика, где также имеется метка.

Теперь можно затянуть винт его крепления. Дальнейшая сборка происходит в обратном снятию порядке проведения операции.

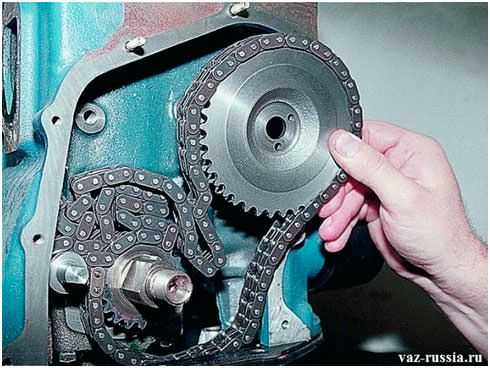

Замена цепи

Если пробег вашего ВАЗ 2107 достаточно большой – то цепь наверняка уже вытянулась естественным образом, и увеличился шаг между звеньями. В такой ситуации ее замена просто необходима, и сделать это можно своими руками.

Приготовьте заранее отвертки и гаечные ключи (для коленвала нужен специальный ключ).

Для упрощения рабочего процесса рекомендуем снять решетку радиатора ВАЗ 2107, сам радиатор (слив перед этим жидкость) и крышку клапана головки блока. Теперь поверните ключом по часовой стрелке шкиф коленвала, пока метка на шестерне распределительного вала не совпадет с ее отливом на корпусе подшипника и крышке вала.

Немного ослабив крепление генератора, снимите клиновой ремень, шкив водяной помпы и натяжитель цепи распредвала

Обратите внимание, что теперь необходимо обязательно включить четвертую передачу, а также поставить машину на ручник. Затем слегка открутите крепление звездочки, предварительно отогнув его шайбу

Скрутите гайку башмака натяжителя. Снимите его, если нужна его замена. Отогните стопорную шайбу болта верхней звездочки, открутите ее, выньте шестерню вместе с цепочкой, предварительно убрав ограничительный болт.

Теперь до конца отвинтите болт шестерни распредвала, приподнимите цепь, выньте звездочку

До конца опустив цепочку, осторожно снимите ее с зубцов

После этого проверьте еще раз, совпадает ли метка шестерни коленчатого вала с нужной отметкой.

В противном случае, проверните коленвал, пока они не совместятся.

Совмещаем метки

Следующий важный этап работ — совмещение меток. Для этого нужен доступ к шкиву коленвала, а значит, придется снять правое переднее колесо, нижний грязеотражающий щиток и правую боковую защиту. Благополучно «расчистив» путь к шкиву коленвала, начинаем вращать его за болт ключом на 19, совмещая метки. Контролируем процесс по метке распредвала. Теперь можно открутить болты крепления шкива. Для этого удерживаем болт его крепления ключом на 19, а шестигранником «на 6» отворачиваем все четыре болта крепления, фланца.

Сняв шкив коленчатого вала, убираем нижнюю защитную крышку ремня ГРМ, которая, кстати, не пластиковая, как верхняя, а стальная. Ключом Torx «на 30» отворачиваем пять болтов крепления крышки. Остановимся еще раз на совмещении меток: та, что на шкиве, должна оказаться напротив той, что на крышке.

Снимаем ремень ГРМ

Ставим новый ремень, аккуратно заправляем его на шкивы. Для регулировки удобно использовать зеркало. Берем Г-образные щипцы, вставляем их в отверстия на внутренней обойме ролика натяжителя и проворачиваем его против часовой стрелки. Совмещаем планки: внутренняя неподвижная сторона должна оказаться точно напротив стрелки, которая смещается при проворачивании внутренней обоймы. Как только получилось это сделать, затягиваем гайку, удерживающую ролик.

Отрегулировав натяжение ремня, убедимся в правильности установки меток. Для этого проворачиваем коленчатый вал на два оборота и снова проверяем положение меток. Только после этого можно считать установку ремня правильной и завершенной

Еще раз: важно убедиться, что метки совпадают и что регулировочный флажок на натяжителе находится напротив отверстия на неподвижной планке. Теперь дело за малым: осталось вернуть все снятые детали на место

Замена ремня ГРМ — процесс, в общем, несложный, но достаточно трудоемкий и затратный по времени. Решив проводить работы самостоятельно, будьте внимательны и аккуратны, а главное, четко следуйте инструкции.

Миф о приводных ремнях. В чем заблуждаются механики со стажем, показано тут.

Далеко ли уедешь с оборванным ремнем генератора? Наш эксперимент.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: [email protected].

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Когда необходима замена?

ВАЗ 2105 — это первый автомобиль советской эпохи, в котором реализован привод газораспределительного механизма с помощью ремня, а не цепи, как в остальных классических моделях. Этот первый опыт нельзя назвать удачным, поскольку данный двигатель прославился нестабильностью работы и многочисленными потеками моторного масла.

Но механизм задуман и сделан абсолютно безопасным в эксплуатации. При разрыве ремня ГРМ в «пятерке» клапаны никогда не встретятся с поршнями, потому что последние имеют сверху специальные углубления круглой формы. Если происшествие случится где-то на дороге, то при наличии с собой запасных деталей и инструментов водитель сможет без проблем произвести замену и ехать дальше. При разрыве ремня на автомобиле ВАЗ 2105 ремонт двигателя не понадобится.

Пользуясь этим обстоятельством, многие недобросовестные автолюбители ездили со старым ремнем «до отказа», что в корне неправильно. При обычных условиях эксплуатации замену необходимо выполнять в таких случаях:

• после пробега 55-60 тыс. км;
• при появлении дефектов на резине в виде трещин, отслоений и надрывов;
• когда делается капитальный ремонт двигателя.

При замене по пробегу производитель рекомендует менять элемент вместе с натяжным роликом. Но из-за особенностей силового агрегата на ремень часто попадает масло, отчего деталь не в состоянии отработать свой полный ресурс. Зачастую испорченный моторной смазкой ремень приходится менять без ролика-натяжителя, потому что последний находится в отличном состоянии.

О двигателях

В зависимости от комплектации на автомобиль устанавливались один из четырёх модификаций силовой агрегат. Два из них имели 8 клапанов в ГБЦ, два 16 клапанов на двигатель. Расположение цилиндров в один ряд, блок отлит из чугуна. Три мотора имеют рабочий объём равный 1600 см 3, один из них ВАЗ 11194 изготовили с объёмом двигателя 1400 см 3. Этот двигатель, так же, как и ВАЗ 21126, имеет по 4 клапана на один цилиндр, то есть всего их в ГБЦ будет 16. Благодаря некоторым доработкам моторы соответствуют нормам «Евро 3,4».

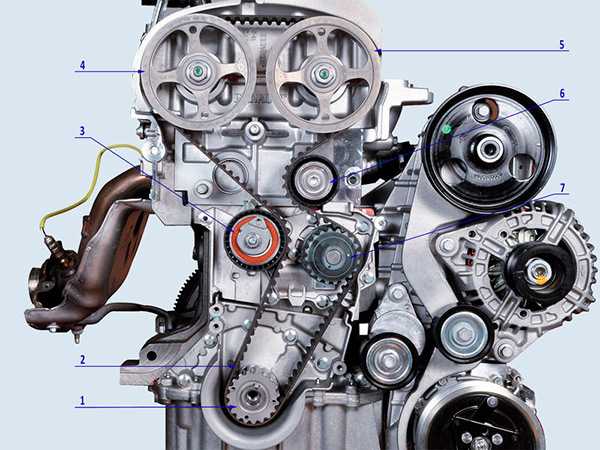

Схема ГРМ

Движок с рабочим объёмом 1400 см 3 выпускался недолго, так как появление Калина 2 было задумано только для силовых агрегатов с рабочим объёмом 1600 см 3. Ресурс моторов производители гарантируют более 200 тыс. км. Оба мотора поддаются умеренному форсированию без существенного снижения ресурса.

   Гнёт ли клапана

Этот вопрос волнует многих владельцев Калины, других машин ВАЗ с приводом на передние колёса. Это связано с тем, что при обрыве в приводе клапанов или срезании зубьев приводного ремня, происходит удар поршней в головки клапанов. В лучшем случае автомобиль получает изгиб клапанов, но также возможны изгиб шатунов, повреждений поршней, лопнувшие направляющие втулки клапанов. Такая неисправность повлечёт за собой непредусмотренные ранее затраты на выполнение капитального ремонта двигателя.

Пусть не вводят в заблуждение водителей углубления в головках поршней, они не спасают двигатель от повреждений. Помочь в этом случае может только соблюдение всех рекомендаций производителей мотора, использование качественных запасных частей, других расходных материалов, своевременная замена изношенных деталей.

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.
