Замена генератора lada 2114 (ваз 2114) своими руками

Как снять генератор ВАЗ-2114 самостоятельно

головка на 15;
рожковый ключ 17 × 19;
гаечный ключ на 10;
гаечный ключ на 13;
монтировка.

первое, что необходимо сделать – это отсоединить клеммы от аккумуляторной батареи;
далее нужно слегка ослабить ремень и снять его полностью, после чего демонтировать натягивающий механизм;

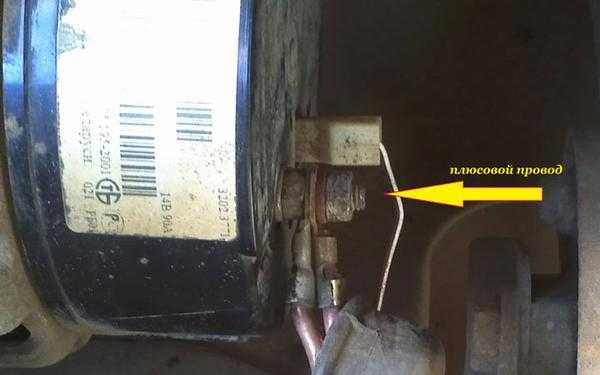

провода генератора, скрытые в специальном резиновом чехле, следует отсоединить и отключить разъем, который отвечает за подачу напряжения на обмотку;
теперь вы увидите, что генератор крепится благодаря гайке и длинному болту. Избавиться от них достаточно непросто. Для начала необходимо открутить болты, за счет которых держится на блоке сам кронштейн. Сделать это можно при помощи головки на 15

Если в первого раза вам не удалось их обнаружить, обратите внимание на заднюю часть всей генераторной установки. Вероятнее всего, вы сразу увидите все необходимые болты

Зарядное устройство следует развернуть в направлении движения стрелки часов, после чего ось крепления к кронштейну снимется достаточно легко;
при помощи ключа на 19 необходимо открутить гайку и вытащить ее вместе со втулкой.

Теперь, взяв в руки пробойник либо какой-то другой инструмент, похожий на него, следует выбить ось из кронштейна. После этого генератор вытаскивается движением вверх без каких-либо особых проблем.

На отечественных марках автомобилей с передним приводом генератор устанавливается глубоко в левом углу. Деталь достаточно крупная и её легко заметить. Генератор обеспечивает стабильную работу всех систем автомобиля, а также сохраняет работоспособность аккумулятора в течение длительного времени.

Неисправность прибора часто проявляется морганием лампочки на панели приборов и необходимостью частой подзарядки аккумулятора. Знать, как снять генератор на ВАЗ-2114 нужно для того, чтобы процесс замены детали был наиболее быстрым и простым.

Основные сведения о генераторе

Электроэнергия образовывается под действием магнитного поля. Его производят две основных детали имеющихся в любом генераторе:

статор;
ротор.

Последний является подвижным элементом, состоящим из сердечника, изготовленного из стали наконечников. На них, в свою очередь, нанизаны обмотки.

Статор же представляет собой кольцо, собранное из стальных пластин. Внутри имеется также катушка из достаточно толстой медной проволоки. Все указанные элементы спрятаны в корпус. За плавность вращения ротора отвечают подшипники. Кроме них, есть там еще:

шкив;
диодный мостик;
крыльчатки;
регулятор напряжения.

Проверка генератора ВАЗ 2114 при запущенном двигателе на автомобиле

Готовясь к проверке агрегата надо купить специальный измерительный прибор для контроля автомобильной электрической сети. Порядок действий при контроле следующий:

вставить ключ зажигания, повернуть его и проверить, что все контрольные лампы горят в полную силу;
запустить двигатель — контрольная лампа должна погаснуть, если она светится ярко или не в полную силу, следовательно есть неполадки в генераторной цепи;
когда двигатель прогреется до рабочей температуры включить все электроприборы , для создания максимальной нагрузки;
чтобы подключить измеритель в режиме вольтметра, прочитать в руководстве по эксплуатации какое напряжение должен выдавать генератор ВАЗ 2114 при максимальной нагрузке бортовой сети;
установить 3500 оборотов в минуту;
подключить измеритель к аккумулятору и проверить напряжение, если на приборе меньше 13 вольт значит аккумулятор разряжен и требуется искать поломку. Это может оказаться плохо натянутый ремень, отказ в регуляторе, выработанные щетки и окислившиеся контакты;
выключить по максимуму все приборы и узнать сколько вольт должен выдавать генератор ВАЗ 2114 в этом режиме. С выключенными потребителями при замере пробником аккумулятора должно быть не меньше 14,7 вольт, если намного больше, то надо менять регулятор на агрегате;
не выключая машину послушать насколько шумит генератор ВАЗ 2114, если уровень шума повышенный, значит сломались подшипники. Одна из причин — перетянутый ремень привода;
выключить машину, дать остыть и проверить как натянут ремень, нажав на него пальцем, прогиб — один, максимум полтора сантиметра.

Место расположения генератора на ВАЗ-2114

Необходимое нам устройство размещается под капотом автомобиля слева от ДВС. Если присмотреться, то его можно заметить в области рядом с передней правой фары машины относительно салона.

В первую очередь нужно проверить состояние генератора, а затем только предпринимать решение о необходимости его замены. Нестабильная работа устройства может грозить различными последствиями. Если на выходе наблюдается недостаточный заряд – стоит ожидать скорой разрядки АКБ, а затем машина просто заглохнет.

Слишком высокое напряжение, исходящее от генератора, грозит тем, что может сгореть вся электро система машины. Вооружившись тестером вам необходимо проверить мощность устройства согласно следующим рекомендациям:

Провернув ключ зажигания, убедитесь, что все индикаторы горят. Если после запуска ДВС лампа АКБ горит или тускло мигает, это свидетельствует о проблемах в цепи генератора.
Прогрейте мотор до температуры в 90 градусов, затем включите все приборы потребляющие энергию.
Подключите тестер к аккумуляторной батарее. Попросите помощника, чтобы он нажал педаль газа и держал обороты в диапазоне 3200-3500. На тестере должно отобразиться значение в 13 вольт – это говорит о том, что генератор исправен.
На следующем шаге отключите потребляющие электроэнергию приборы и повторно проведите замеры при тех же оборотах. Результатом должно быть значение в 14,7 вольт.

Основными причинами выдачи низкого напряжения (менее 13 В) могут быть:

Слабое натяжение ремня.
Повреждение в цепи генератора.
Неисправность регулятора напряжения.
Износ щеток.
Устройство нужно заменить.

Во время того, как мотор работает, прислушайтесь, какие звуки издает генератор. Характерный гул свидетельствует о том, что подшипник уже отработал свой ресурс и его нужно заменить. Если после запуска ДВС лампа АКБ горит – это свидетельствует о том, что от генератора идет слишком слабое напряжение или оно отсутствует.

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.

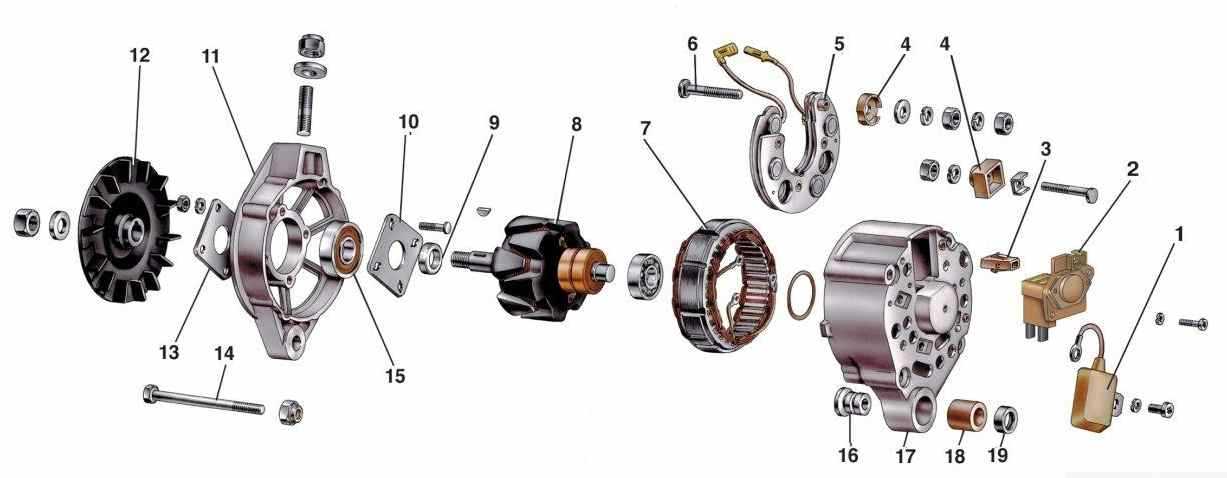

Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
Сила тока вырабатываемого генератором напряжения равна 80 А;
Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Устройство автомобильного генератора

Генератор — это устройство, приводимое во вращение мотором автомашины через систему шкивов и приводного ремня. Благодаря этому вращению внутри устройства вырабатывается электрический ток, который и служит для зарядки аккумулятора и работы бортовых устройств.

Все генераторы для автомашин состоят из следующих элементов:

крышка из алюминия с прорезями для монтажа подшипников, клемм и других элементов;
статор с силовыми обмотками, соединяющими его с выпрямляющим устройством;
ротор;
диодный выпрямляющий блок;
реле-регулятор.

Устройство генератора ваз 2114

Говоря о том, какой генератор стоит на ваз 2114, следует сразу упомянуть его рабочие характеристики:

выдаваемая сила тока — 80 А;
генерируемый вольтаж — от 13 до 14,7 В;
провисание приводного ремня под нагрузкой 10 кг — не более 0,8 см.

Это интересно: Генератор не даёт зарядку и напряжение ВАЗ-2114 — причины, ремонт

Как устроен генератор на ВАЗ-2114

Крышки. Их на генераторе всего лишь две. Они сделаны из алюминия и имеют в себе специальные пазы, в которые вставляются подшипники. Задняя крышка также оснащена специальной клеммой, благодаря которой и происходит соединение с АКБ. Есть там и разъем, за счет которого напряжение подается на обмотку возбуждения. Конденсатор располагается на задней крышке и используется для того, чтоб устранят радиопомехи

Там же есть и место, в котором фиксируются щетки.
Второй, не менее важной деталью является цилиндр сердечника статора, изготовленный их специального трансформаторного железа. В середине есть пазы, в которые укладывается обмотка

Есть также и выводы для соединения этой детали с выпрямительным блоком. Крышка прикручивается к ней при помощи болтов.
Обмотка возбуждения располагается на валу вышеуказанного ротора. Она подключается к медным кольцам, обеспечивающим контакт. Для того чтобы произвести монтаж приводного шкива, используется шпоночная канавка, расположенная в передней части вала.
Щетки генератора данной модели автомобиля произведены из цельного узла, который совмещен с электронным реле. Последнее, кстати, скрывается за достаточно прочным корпусом и крепится к щеткодержателю.
Изнутри задней крышки располагается блок диодов. Их общее количество составляет 9 штук, 6 из которых являются основными. Установлены они на полукруглые пластины, сделанные из того же алюминия. Благодаря им полупроводники лучше охлаждаются.

Натяжение ремня генератора ВАЗ 2114

Натяжение ремня генератора проверяется на длинной ветке, а усилие должно составлять около 10 кгс. Для более-менее точного определения усилия можно воспользоваться простым бытовым безменом. Если ремень при таком усилии отклоняется не более чем на 10 мм, натяжение в порядке. Если меньше — ремень перетянут и это может плохо закончиться для подшипника генератора, к которому мы уже возвращаемся.

Но даже в том случае, если ремень генератора всегда был в идеальном состоянии, не проскальзывал и не был перетянут, есть вероятность того, что подшипник может запеть. Причем установить источник звука довольно просто. Если появляется подозрительный гул, достаточно убедиться в том, что это именно подшипник, поскольку в том районе певцов хватает. Это и ремень привода газораспределительного механизма, и передний подшипник крышки, и помпа, и натяжной ролик ремня ГРМ. Для точного определения неисправности достаточно снять ремень со шкива и запустить двигатель на короткое время. Если шум исчез — это шумит наш подшипник.

Какой генератор лучше поставить на ВАЗ 2110

На заводах ВАЗ 2110 ставятся генераторы КАТЭК, с силой тока 80 А. Срок службы составляет 140000 км, это примерно 10 лет эксплуатации авто. Отвечая на вопрос, какой генератор лучше поставить на ВАЗ 2110, специалисты рекомендуют продукцию российских производителей.

Что учесть при выборе

Российский производитель или зарубежный? Конечно, в первую очередь предпочтительнее российские производители. Хотя бы потому, что легче найти при незначительной поломке запчасти. Если вы приобретёте генератор на ВАЗ 2010 не столь популярной фирмы, возможно, поиск запчастей будет затруднён, и они обойдутся вам не столь дорого.

Сила тока. Заводские модели на ВАЗ 2010 — 3771 или 94.3701 — рассчитаны на 80 А, такой силы тока хватает, даже если имеются дополнительные устройства, его потребляющие. Более мощные — на 120 А — ставятся при наличии мощной акустики, вреда аккумулятору не причиняется, а вы обеспечите всех потребителей энергии бесперебойным током.
Лучше приобретать генератор при наличии гарантии на него. Вполне может встретиться бракованное изделие, и гарантия даст возможность сделать замену на новый.

Производители генераторов

Лучше всего для 2010 приобрести штатный генератор от КАТЭК или КЗАТЭтм Самарского завода, причём около 50% владельцев именно так и поступают, согласно статистике. Они надёжны, справляются отлично с функциями, создавая нужное напряжение.

Из генераторов зарубежного производства можно порекомендовать Bosch, Delphi и Denso, также являющиеся надёжными и популярными.

Разборка генератора ВАЗ 2114

Чтобы разобрать генератор, вам потребуется ключ на 10 и 19, а также фигурная отвертка. Для разборки устройства вам необходимо выполнить следующие действия:

Отжать защелки и демонтировать защитный чехол из пластика.
Пометить расположение крышек относительно статора, что упростит процесс сборки в будущем.
Выкрутить винты крепления щеточного узла и снять его.
Отключить провода от вывода регулятора.
Выкрутить 4 винта, которые держат выпрямительный блок, а затем отключить выводы обмоток и снять его с конденсатором.
Выкрутить стяжные винты и снять крышку со стороны контактных колец.
Зажать вал ротора в тиски и выкрутить гайку, которая держит шкив. После этого его можно демонтировать вместе с упорной шайбой.
Снять крышку с ротора.

После разборки генератора ВАЗ 2114 тщательно осмотрите все составные части на предмет повреждения или чрезмерного износа.

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе.

Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки.

Пожалуйста, оцените этот материал!

оценок, среднее:

из 5).

Инструкция
Марка авто
Техобслуживание
Электрооборудование

Генератор в автомобиле – это устройство, которое обеспечивает стабильную работу бортовой электросети автомобиля, в частности ВАЗ-2114. Такая система выработки и подачи электричества обладает своими достоинствами и недостатками. В данной статье мы рассмотрим основные неисправности этого узла, а также процесс замены детали на новую.

Как заменить генератор на ВАЗ 2113-ВАЗ 2115?

Примечание! Заменять генератор рекомендуем вам на точно такой же (Аналогичный), просто бывает когда люди покупают другие генераторы и с ними возникают такого рода проблемы, например генератор не подходит для этого автомобиля и её закрепить не могут (Крепления не в тех местах), или он занимает слишком много места и не может встать на то место где стоял до этого родной, поэтому перед снятием генератора, взгляните на его маркировку (Прямо на нём и нанесена) и по этой маркировки и покупайте новый генератор!

Снятие: 1) Снимать генератор нужно через низ так как это удобно и не будет трудностей чтобы его вынуть, но для этого защиту картера нужно будет снять, а то она будет мешать снятию (О том как снять защиту, читайте в статье: «Замена защиты картера на автомобиле»), как только защита снята, обязательно скиньте клемму минус с аккумуляторной батареи, потому что если этого не сделать, то когда вы соприкоснётесь гаечным ключом с гайкой крепления клеммы плюс генератора, то произойдёт замыкание и оно будет происходить до тех пор, пока гаечный ключ от гайки не отведёте (О том как скинуть клемму, смотрите в статье: «Замена аккумулятора на ВАЗ»).

2) Теперь рукой отведите резиновый чехол в сторонку (Это на обоих фото ниже показано) и под ним вы найдёте гайку которая клеммы плюс крепит к генератору (Гайка указана синей стрелкой), вы эту гайку отверните и после чего обе клеммы снимите, как только клеммы будут сняты, отсоедините колодку проводов (Указана красной стрелкой) потянув за неё рукой с небольшой силой и отсоединив её тем самым.

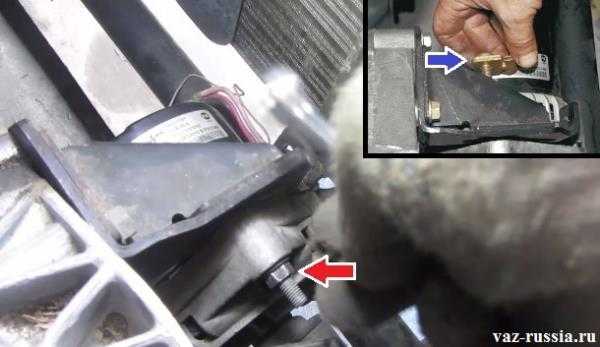

3) Далее гаечным ключом или же воротком с накидной головкой, отверните полностью регулировочный болт который для наглядности указан на фото ниже стрелкой, под этим болтом ещё кстати шайба находиться, поэтому и её тоже с болты снимите когда вы его вынете.

4) Затем выверните гайку верхнего болта который сам генератор удерживает на планке (Указана красной стрелкой), после чего гайку с болта удалите и сам болт выньте из генератора, при этом сняв ещё натяжную планку (Указана синей стрелкой) которая за болтом находиться.

5) Ну и в завершение выверните гайку нижнего болта крепления генератора (см. фото 1) и сразу же за этой гайкой дистанционная втулка будет расположена, вы её тоже снимите, как только она будет удалена, берите что ни будь тяжёлое (Молоток к примеру) и выбивайте болт из генератора, одной рукой при этом удерживая сам генератор на весу (см. фото 2), просто если вы этого не будете делать, то когда болт будет извлечён, генератор упадёт на землю (Кстати бить молотком нужно не металлической частью, а ручкой которая из дерева выполнена, просто есть большая вероятность болт повредить если металлической частью стучать будете).

Примечание! Вы как только немножко ослабите гайку нижнего болта, снимите ремень с генератора (Указан красной стрелкой), для этого одной рукой генератор подведите ближе к двигателю, а другой с ролика генератора (Ролик указан синей стрелкой) снимите ремень и пусть он просто висит там, не мешая генератору сняться при этом!

Установка: Новый генератор на своё место устанавливается точно так же как и снимается, просто вся процедура происходит в обратном порядке снятию, кстати после установки генератора, оденьте на его ролик ремень и отрегулируйте его натяжение, более подробно о том как это сделать, читайте в статье: «Замена ремня генератора на ВАЗ».

Дополнительный видео-ролик: На примере автомобиля ВАЗ 2110 посмотрите как генератор снимать нужно, вся процедура на передне приводных автомобилях по снятию генератора практически одна и та же, но вот к новым автомобилям таким как Лада Приора и т.д., это уже не относиться, потому что на них генератор уже немножко по другому снимается.

Источники

http://driving24.ru/kak-snyat-i-otremontirovat-generator-vaz-2114/
http://vaz-russia.ru/remont-vaz-2113/zamena-generatora-na-vaz-2113-vaz-2114-vaz-2115.html

Диагностика

Для проверки генератор можно не снимать. Проверку проводят с помощью тестера. Можно воспользоваться дешевым китайским тестером. Два щупа измерительного прибора нужно подключить к клеммам аккумулятора и проверить напряжение.

Анализ значений напряжения дает возможность судить об исправности генераторной установки. Какое выдает генераторное устройство напряжение, можно узнать из мануала.

Место расположения агрегата

Признаки неисправности устройства:

постоянно горит контрольная лампочка зарядки или мигает при работе двигателя;
аккумулятор либо не разряжается до конца, либо получает повышенный заряд;
недостаточно хорошо светят фары при работающем двигателе, плохая работа других потребителей электроэнергии;
слишком большая яркость фар, закипает электролит в аккумуляторной батарее;
греется при большом напряжении;
повышенные шумы во время работы двигателя со стороны генератора.

Возможны проблемы в щеточном узле, которые могут быть связаны с неисправностью щеток, их размером или с неполадками в трехуровневом регуляторе. Проверить размер и исправность щеток без снятия генератора невозможно. Но поменять щетки можно.

Признаки изношенности щеток:

;
скачет напряжение при зарядке;
бортовое напряжение в сети ниже нормы.

Если щетки имеют длину меньше 0,5 см, то есть не соответствуют нужному размеру, их нужно заменить. Проверяется состояние щеток, как щетки перемещаются в пазах. После замены щеток, генератор восстанавливает свою работу через несколько минут, когда притрутся контактные кольца и щетки.

Трехуровневый регулятор напряжения

Вместе с держателями щеток следует проверить трехуровневый регулятор. При исправном регуляторе напряжение должно составлять 14,7 В. Если напряжение меньше 13 В, регулятор нужно менять на новый, так как он поддерживает необходимое напряжение для приборов в бортовой сети. Если регулятор неисправен, то греется установка. Процедура замены трехуровневого регулятора аналогична замене щеток, так как устройства извлекаются вместе.

Возможны проблемы не только со щеками, но и с диодным мостом.

Признаки неисправности диодного моста:

полностью отсутствует зарядка;
зарядка значительно превышает допустимые значения.

Ремонт диодного моста путем замены его запчастей проблематичен. Поэтому решить проблему можно путем замены диодного моста на новый. При замене диодного моста монтируют контактный болт, устанавливают выводы обмоток статора, устанавливают щеточный узел. После установки защитного кожуха монтируется диодный мост, подключается электропитание и надевается ремень привода на шкив. После установки ремня на шкив следует проверить натяжение ремня привода.

ЗАМЕНА

В автосервисе за работу по замене возьмут приблизительно 600-700 рублей плюс снятие и установка генератора – еще приблизительно столько же денег. Но поменять подшипник на генераторе можно и своими руками, необходимы только минимальные слесарные навыки, инструмент и аккуратность при разборке и сборке. Как вариант, можно купить новый генератор в сборе, но замена подшипников генератора ВАЗ 2114 обойдется гораздо дешевле.

Итак, рассматриваем, как поменять подшипник на генераторе ВАЗ 2114. Для замены потребуются инструменты:

Набор комбинированных ключей;
Отвертки – шлицевые и крестовые;
Съемник для выпрессовки заднего подшипника;
Молоток;
Тиски;
Сверло диаметром приблизительно 4 мм и дрель (не понадобится, если меняется полностью передняя крышка).

Замена подшипника генератора самостоятельно производится следующим образом:

Глушим двигатель, снимаем клеммы аккумулятора;
Ослабляем гайки натяжителя ремня, снимаем натяжной ремень;
Полностью демонтируем планку натяжения ремня, отсоединяем провода, откручиваем крепление и снимаем само устройство целиком.

Затем следует разобрать корпус и произвести замену подшипников:

Сначала снимаем заднюю пластмассовую крышку, она защелкивается на трех зажимах;
Демонтируем щеточный узел вместе с реле-регулятором;
Снимаем диодный мост, он держится на трех винтах и шпильке питающей клеммы. Поэтому, кроме винтов нужно еще открутить гайку на 10;
На задней алюминиевой крышке есть три винта. Раскручиваем их и демонтируем заднюю крышку, заодно и обмотку статора;
Далее приступаем к разборке передней части генератора. Ротор аккуратно зажимаем в тиски, затем откручиваем гайку крепления шкива, шкив снимается очень легко;
Аккуратно подстукивая молотком, извлекаем переднюю крышку вместе с подшипником;
Все, основной узел уже разобран, осталось спрессовать и запрессовать подшипники.

Задний подшипник спрессовывается с якоря (ротора) специальным съемником, но сначала его лучше стронуть на валу при помощи двух отверток, чтобы съемником можно было зацепиться.Новый подшипник заколачивают на место через оправку (можно воспользоваться головкой на 15).

По заводской технологии передняя крышка должна меняться в сборе, да и подшипник трудно из нее выбить (он закернен в корпусе), не испортив крышку. Но все-таки его извлечь можно, для этого понадобиться электродрель и сверло на 4 мм. С помощью дрели отсверливаем металл в местах кернения и выбиваем подшипник. Запрессовываем новую деталь в крышку и закерниваем ее. Всю сборку производим в обратном порядке.

Вот в целом и все, как поменять подшипники на генераторе, выяснили.
