Замена гбц lada 21086 (ваз 21086)

Также ознакомьтесь

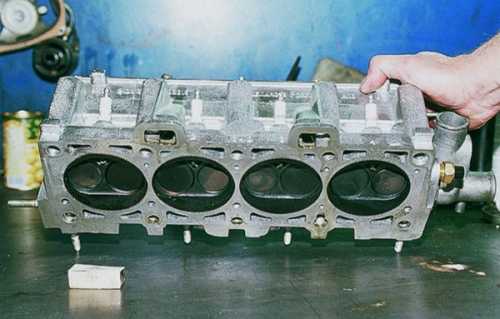

1. При разборе клапанного механизма под тарелку клапана необходимо подложить деревянный брусок.

Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

1. Рассухарить клапан. Достать его из направляющей втулки ГБЦ.

Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

1. Ключом на «13» открутить 2 гайки крепления впускного патрубка.

Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

1. Снять прокладку и патрубок.

Собирать и устанавливать ГБЦ следует в обратной последовательности.

Рекомендации :

1. Стержни клапанов моторным маслом. То же касается и направляющих втулок.
2. Перед установкой удалить с поверхности блока цилиндров грязь, масло, остатки старой прокладки.
3. Заменять прокладку ГБЦ следует по двум особым центрирующим втулкам.

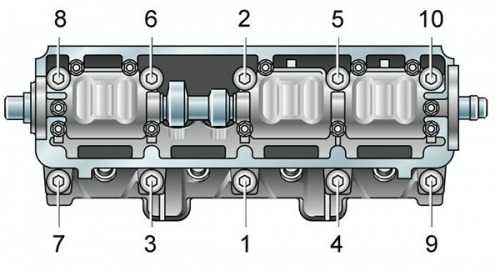

4. Поставить крепежные винты, на ниже представленной схеме показаны 4 приема, как их нужно затягивать.

Как снять ГБЦ на ВАЗ 2109. Замена прокладки головки блока цилиндров своими руками

• Момент первой затяжки винтов – 20 Н.м (2 кгс.м);
• Второй – с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
• Третьей – с дотяжкой в 90°;
• Четвертой — доворот винтов на 90°.
