Ремонт и замена топливных форсунок на ваз (lada) 2113/2114/2115 своими руками

Неисправности форсунок

Понять, что форсунка требует чистки, можно по следующим признакам:

нестабильная работа двигателя;
ножиданный резкий прирост расхода топлива;
пропуски зажигания при холостом ходе;
понижение скорости разгона автомобиля, когда педаль полностью вжата в пол.

Помните, что при этих признаках форсунка может уже быть нерабочей, поэтому необходимо проверить ее работоспособность перед чисткой. Проверяется это так – при работающем, но холодном двигателе нужно просто потрогать форсунки – они должны пульсировать.

Также есть другой способ – автомобилю добавляют холостых оборотов, после этого ослабляют колпачковые гайки на форсунках – результатом этого должно стать сбавление оборотов, если этого не происходит, то форсунку нужно чистить.

Однако гораздо разумнее проводить чистку форсунок загодя перед появлением проблем. Своевременная профилактика намного выгоднее чистки при возникновении проблем. Поэтому поговорим о процессе замены форсунок.

Монтаж инжектора

Перед тем как установить новые форсунки, необходимо предварительно снять старые. Сама по себе работа не отличается особой сложностью, но время у автовладельца все-таки отнимет. Итак, как же правильно разобрать топливную систему? Рассмотрим пошаговую инструкцию.

В первую очередь необходимо отключить клемму «минус» от АКБ. Это элементарное требование безопасности.
Следующий шаг – стравливание давления в системе. Необходимо скрутить штуцеры топливных шлангов. Для этого следует воспользоваться рожковыми ключами на 17.
Затем необходимо отключить жгут проводов форсунок от топливной рампы.
Трубки подачи горючего крепятся на специальном кронштейне, зафиксированном на единственном винте. Воспользуемся крестовой отверткой, чтобы устранить этот кронштейн.
Далее нам понадобится шестигранный ключ на 5, которым снимаются винты, удерживающие топливную рампу. Затем рампа продвигается по направлению оси инжектора, после чего она снимается по направлению к левому крылу. Достаем форсунки.
Форсунки удерживаются с помощью специальной пружинной скобы, которую нужно будет убрать. Отсоединяются провода устройств. Снятие скобы осуществляется с помощью легкого нажима на нее.
Фиксатор инжектора следует подвинуть вдоль рампы, после чего убрать его.

На этом, собственно, все. Форсунки сняты и готовы для замены. С неработающих устройств желательно снять уплотнительные кольца, которые могут потребоваться вам для запаса. Если вы производите полную замену, функционирующие элементы топливной системы также следует убрать в бардачок. Предварительно рекомендуется их прочистить. Если вы выполните процедуру очистки, даже старые форсунки «отбегают» еще с десяток тысяч километров. Монтаж топливной системы осуществляется в обратном порядке. Перед началом работы проверьте сопротивление устройств впрыска, оно должно находиться на уровне 11-15 Ом. Если какие-либо моменты остались непонятны – ознакомьтесь с видеоинструкцией на нашем сайте.

Чистим форсунки ВАЗ

Чтобы очистить распылители, нужно отключить минус на аккумуляторе автомобиля, затем снять защитный кожух и воздушный фильтр. Трубопровод необходимо открутить от насоса и форсунки, снять скобы. Далее, при помощи накидного ключа нужно скрутить форсунки и шайбу. Не забудьте снять электрические разъемы и сдвинуть фиксатор рампы и саму рамку. Такую последовательность действий нужно проделать для всех 4 распылителей.

Прежде чем чистить форсунки, их нужно для начала внимательно рассмотреть. Если заметны следы течи, то понадобится их замена. Далее нужно снять уплотнители с корпуса и распылителя форсунки. Готовые детали нужно временно замочить в ацетоне или сольвенте. А в это время можно заняться очисткой рампы и крышки клапана.

Как показывает практика, рампа отлично прочищается пылесосом. Теперь перейдем непосредственно к очистке. Можно наблюдать кокс вокруг сопл, его нужно убрать. Далее, при помощи иглы или булавки, нужно провести чистку поверхности около сопла. Теперь снаружи форсунка полностью очищена.

https://youtube.com/watch?v=IIz7rI1RHSc

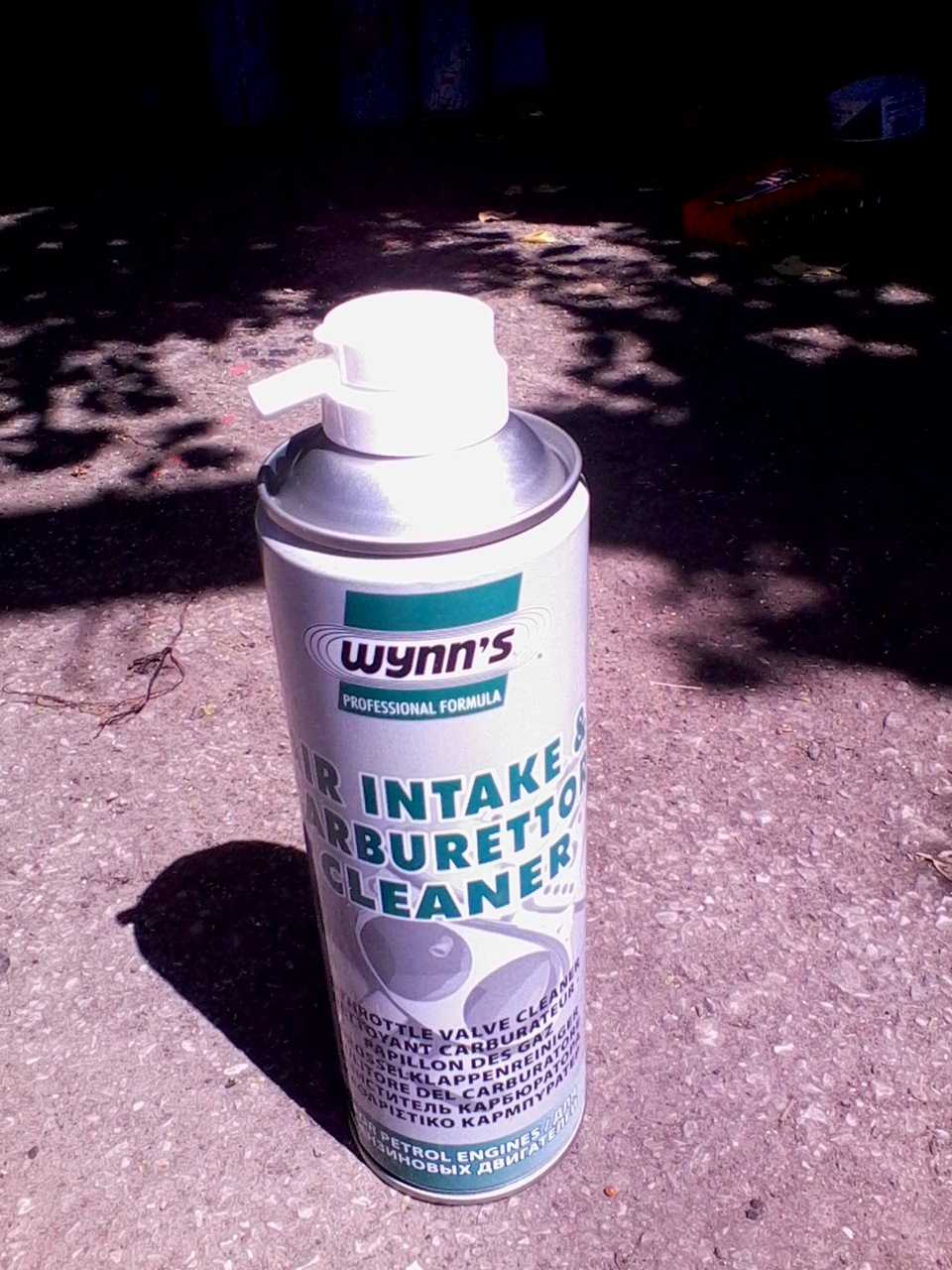

Чтобы очистить ее изнутри, нужна изолента, баллончик для чистки карбюраторов, трубка и шприц. Через трубку нужно подать средство под давлением. Это действие нужно повторить по несколько раз для каждой форсунки. Затем осталось только хорошо все просушить, установить новые уплотнители и собрать конструкцию обратно.

Форсунки на ВАЗ 2114

На автомобилях ВАЗ карбюраторные двигатели сменились инверторными. В отличие от прошлого поколения двигателей, теперь подача топлива к камере сгорания осуществляется не одним узлом — карбюратором, а целой системой. Автолюбители зовут ее инжектором.

В таком двигателе уже не получится вручную регулировать потребление топлива или холостые обороты мотора. Инжектор — это сложная система, которая управляется специальной электроникой. Она получает и анализирует данные от большого количества датчиков, а затем регулирует подачу топлива в мотор.

ВАЗ 2114 оснащен инжекторным двигателем. На приборной панели можно видеть знак «проверьте двигатель». Если этот сигнал загорелся, нужно провести диагностику работы автомобиля, чтобы сохранить исправность всех узлов. Однако, если кроме горящего значка, фиксируются и другие симптомы ухудшившейся работы автомобиля, тогда нужно проверить форсунки ВАЗ 2114.

Ультразвук или химия для чистки инжектора?

Итак, решено, что нужна чистка форсунок и инжектора. Какой способ выбрать? Распространены методы промывки инжектора без снятия форсунок или чистка инжектора на стенде с ультразвуком. Эффективность очистки вторым методом на несколько порядков выше, однако в этом случае, кроме форсунок, больше ничего и не очищается. Для автомобилей ВАЗ иногда чистка не является правильным решением. Гораздо проще и дешевле простая замена форсунок.

Для промывки и очистки сегодня применяют простые одноконтурные установки. Это емкости, в которых находится сольвент. Установка ставится рядом с машиной. На вход топливной рампы присоединяют шланг для нагнетания средства в систему. Очиститель, который одновременно работает и как средство очистки, и как топливо, подается при помощи компрессора в систему.

Но есть недостаток: такой метод не дает жидкости для очистки пройти через регулятор давления и запорный клапан. Это неэффективно, система подачи топлива не вымывается. Двухконтурные стенды гораздо эффективнее, так как жидкость для очистки проходит через все топливные системы. Что касается ультразвука, то его начали использовать еще в 1985 году. Ванна для такой очистки — это емкость с очистителем. На дне этой ванны установлен ультразвуковой излучатель.

Недостатком является чистка лишь сопла форсунки. А современные распылители нельзя чистить в ультразвуке. И этот процесс достаточно трудоемкий.

В качестве очистителя для форсунок и инжектора предпочтительно использовать импортные сольвенты. Они отличаются высоким качеством. Это, например, такая продукция для очистки инжектора, как немецкая Liqui Moly, бельгийская Winns или американская Hi-Gear. Отечественные средства тоже тестировались, однако ни «Туалетный утенок», ни «Мойдодыр» для этих целей не подошли.

Устройство электромагнитной форсунки

У этих форсунок не хитрое устройство, они состоят из электромагнитного клапана с иглой и сопла.

1. сетчатый фильтр2. электрический разъем3. пружина4. обмотка возбуждения5. якорь электромагнита6. корпус форсунки7. игла форсунки8. уплотнение9. сопло форсункиРаботает данный тип форсунок по следующей схеме. В зависимости от программы, установленной в электронном блоке управления, в определенный момент подается напряжение на обмотку возбуждения клапана. Как следствие этого создается электромагнитное поле, которое сжимает пружину и втягивает якорь с иглой и открывая сопло. Затем происходит впрыск топлива. Когда напряжение пропадает, пружина разжимается и возвращает иглу форсунки на седло.

https://youtube.com/watch?v=sF2BjldN0qI

Если одна или несколько форсунок не исправны, холодный двигатель будет заводиться не с первого раза. В течении нескольких секунд, после того как двигатель завелся, будут слышны пропуски в одном или двух цилиндрах. Говорят, в таком случае, что двигатель троит. Автомобиль не будет достаточно приемистым. При резком нажатии газа появляется провал перед набором оборотов, при этом двигатель может заглохнуть.Цвет изоляторов свечей разный. Это тоже один из признаков плохой работы форсунки/нок.

Лада 2114 РобинГУД › Бортжурнал › Чистка форсунок или инжектора своими руками.

Вот и дошли руки до чистки форсунок или как говорят в сервисах – инжектора. Поводом к сему действию послужило, как мне казалось в последний месяц, недостаточная приемистость на трассе. Явных признаков засратых форсунок или дросселя не было: машина на ХХ работает устойчиво. А может я просто зажрался и, это моё состояние совпало с периодом езды в довольно жаркую погоду, а в жару машина и с чистыми форсунками тупит, ибо воздух менее плотный, нежели в прохладную погоду. Помню как-то относительно недавно ездил на дачу к теще за ягодами, туда поехали примерно в 11-12 часов, оттуда уехали часов в 20. Так вот, на обратном пути машинка ощутимо резвее была, разгонялась легче и при всем этом мгновенный расход по БК был меньше, как и средний на 100км. Впрочем, чего-то я отошел от темы форсунок или как говаривал Винни-Пух: «Так, куда это я собирался идти?». А собирался я изложить свою последовательность действий в архи нужном деле периодической прочистки инжектора, особенно если учесть качество нашего бензина. Да и вообще в целях профилактики тоже пора бы, а то пробег уже к 80 вплотную подобрался. Чистить инжектор в сервисе не стал, задушила жаба — это около 1,5 — 2 т.р. И занимаясь прочисткой я понял, что это — реальная цена, за эту работу, но лучше сделаю сам, ибо ничего сложного нету, а по деньгам в 10 раз дешевле. Понадобится очиститель карба (150р.) колодка форсунки, кнопка и лампочка с проводами (30-50р.).

Ну-с, приступим. Первым делом необходимо сбросить давление в рампе. Для этого снимаем клемму с бензонасоса и потом пытаемся завести двигатель. У кого-то двигатель схватывает и даже какое-то время работает на остатках бенза в рампе, мой же наотрез отказался. В общем, я 2 раза покрутил стартер оборотов по 10. После чего снимаем клемму с АКБ, больше она нам не понадобится. Далее по списку:

1. Снимаем воздушный фильтр вместе с гофрой, что идет на дроссельную заслонку и снимаем разъем ДМРВ.2. Рекомендую также снять саму дроссельную заслонку. Будет больше места и простора для манипуляций со снятием рампы, да и почистить её также можно. Также снимаем 2 разъема.3. Аккуратно проверяем ручками температуру выпускного коллектора! Для чего спросите?, а для того чтобы остатки бенза, находящиеся в рампе при откручивании ее от магистрали не вспыхнули (попав на коллектор) и не заставили Вас проверить срок годности вашего огнетушителя. У меня, например, трубы были уже просто теплыми, в отличие от клапанной крышки, она оставалось горячая довольно долго.4. Далее отсоединяем все форсунки от питания, откручиваем рампу от магистрали и откручиваем 2 шестигранных болта, что крепят саму рампу. Болты сидят ОЧЕНЬ крепко! Вроде их на заводе резьбовым герметиком еще обмазывают чуток. Главное сорвать их с места, после чего они откручиваются буквально пальцами.

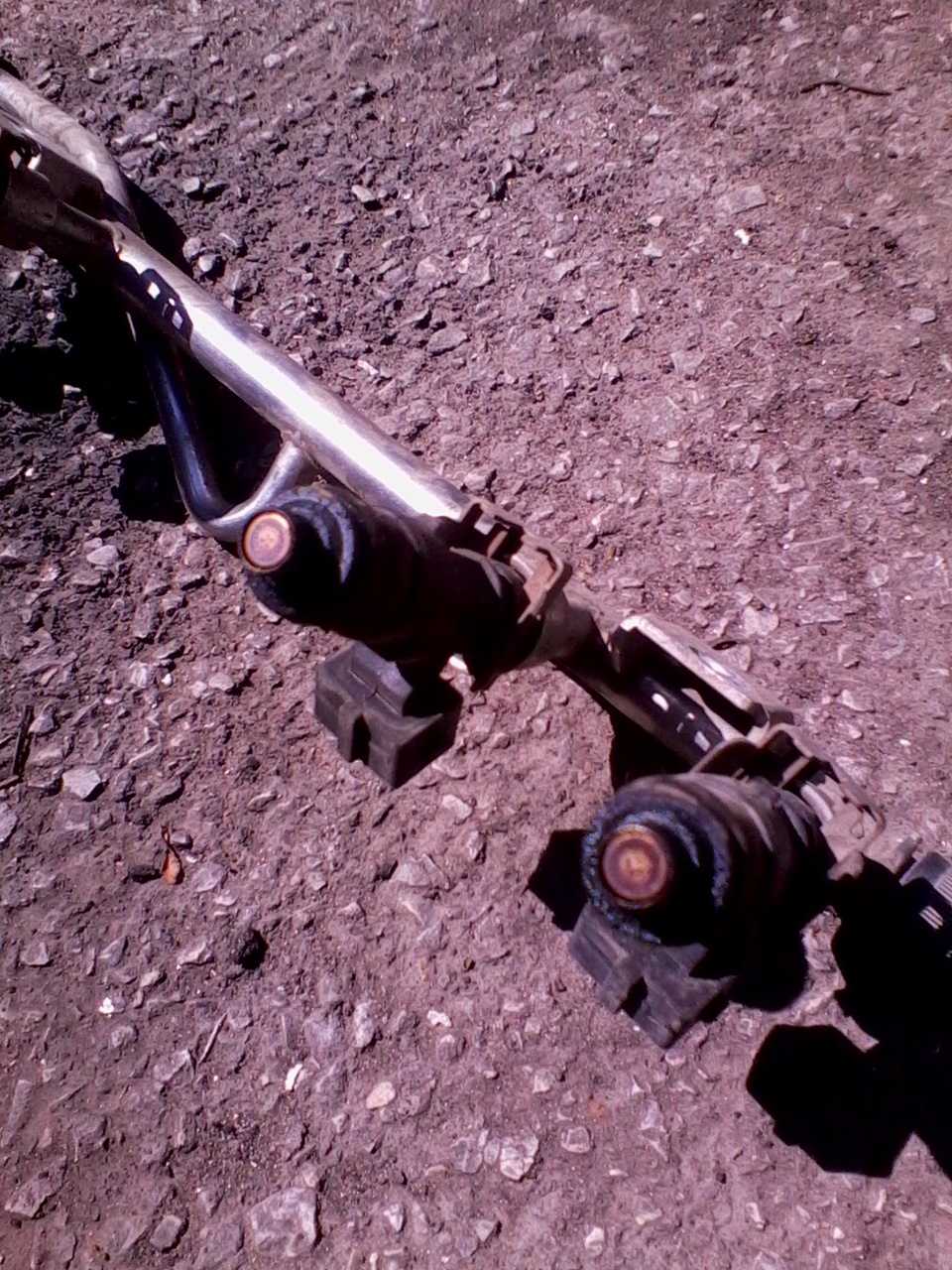

Процедура снятия рампы довольно изыскана))). После откручивания 2-х шестигранников рампа держится на форсунках, вставленных во впускной коллектор довольно хорошо. Хотя легко покачивается. Вытаскиваем её покачивая и одновременно вытягивая форсунки из посадочных мест. После чего переворачиваем рампу вдоль своей оси на 180 градусов, чтобы сопла смотрели наверх и вытаскиваем её со стороны 1-го цилиндра. Не переворачивая рампу вытащить её мне не удалось, ибо она упирается во впускной коллектор. В мурзилке снятие рампы производится со снятием всего впускного тракта, я же это сделал без лишних манипуляций.

После снимаем фиксаторы с форсунок и вытаскиваем форсунки из рампы. В рампе они держатся просто за счет резинок, но сидят пипец как туго! Вот честное слово, еле вытащил. Погружаем форсунки в емкость с очистителем карбюратора, минут на 30 или больше. Предварительно рекомендую снять резинки. Также залил рампу очистителем. Пока оные отмокают, идем обедать, ибо война войной, а обед по расписанию. Именно так я и поступил.

Чистим форсунки ВАЗ

Признаки неисправности форсунок: — затрудненный пуск двигателя; — неустойчивая работа двигателя; — двигатель глохнет на холостом ходу; — повышенная частота вращения коленчатого вала на холостом ходу; — двигатель не развивает полной мощности; — рывки и провалы в работе двигателя при движении автомобиля; — повышенный расход топлива; — повышенное содержание СО и СН в отработавших газах; — калильное зажигание из-за негерметичности форсунок.

Вам потребуются: шестигранник «на 5», отвертка, ключ «на 17».

1. Снимите провод с клеммы «—» аккумуляторной батареи.

2. Снимите ресивер с впускной трубы (см. «Замена прокладок впускной трубы и выпускного коллектора» в подразделе «Замена деталей уплотнения двигателя»).

3. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

4. Снизьте давление в топливной системе (см. «Снижение давления в системе питания» в подразделе «Система питания»).

5. Разъедините соединительную колодку жгута проводов форсунок.

6. Отсоедините вакуумный шланг от регулятора давления топлива.

7. Выверните два винта крепления регулятора давления топлива к топливной рампе…

8. …и отведите его в сторону.

9. Отверните гайку трубки подачи топлива…

10. …и отсоедините трубку от топливной рампы. Замените потерявшее упругость или надорванное уплотнительное кольцо наконечника трубки.

11. Выверните два болта крепления топливной рампы…

12. …выньте болты вместе с шайбами…

13. …и снимите топливную рампу вместе с жгутом проводов форсунок и форсунками.

https://youtube.com/watch?v=2lX9fJXOk_s

Источники

http://www.autoposobie.ru/kak-pochistit-forsunki-na-vaz-2115-v-domashnih-usloviyah/
http://expertvaz.ru/2114/forsunki-remont-zamena-chistka.html
http://vaz-2115i.ru/2011/08/12/proverka-i-zamena-forsunok/

Проверка работоспособности

Проверка работоспособности своими силами:

Проверяют работоспособность форсунок на холодном двигателе, но при заведенном моторе. Каждую форсунку трогаем обыкновенной рукой. Рабочая форсунка должна пульсировать, «дрожать». Но этот метод не совсем информативен.
Есть другой способ эффективной диагностики. Добавляем обороты в режиме холостого хода и даем автомобилю поработать. Потом ослабляем колпачковые гайки, держащие форсунки поочередно, при этом должны снизиться обороты двигателя. Когда этого не происходит и делается вывод, что данная форсунка не работает. Если неисправность обнаружена, то можно самостоятельно почистить форсунки.

А как самому почистить форсунки на ваз 2114, чтобы снизить затраты на замену запчастей, ремонт и обслуживание автомобиля? Чистка форсунок на ваз 2114 достаточно проста. Для начала их нужно снять. В целях безопасности отключаем двигатель и даем ему остыть. Отключаем минусовой провод на аккумуляторе, снимаем защитный кожух и воздушный фильтр. Трубопровод высокого давления отворачиваем от форсунки и насоса, снимаем его со скобы, поддерживающей его.

С помощью накидного ключа отворачиваем форсунку вместе со старой шайбой и вынимаем ее. При этом необходимо отсоединить электрический разъем и вдоль рампы сдвинуть фиксатор , чтобы вынуть ее. И так все 4 штуки. Теперь приступаем к главному вопросу: «Как почистить форсунки на ваз 2114»? Форсунки нужно сначала рассмотреть. Если есть признаки течи, то запчасти лучше сразу заменить на новую. С остальных необходимо с распылителя и корпуса снять уплотнительные кольца. Подготовленные форсунки на время нужно замочить в ацетоне или бензине, это позволит им лучше очиститься.

Пока они отмокают можно параллельно почистить рампу, клапанную крышку. Рампу еще лучше продуть пылесосом. Время прошло приступить к самой процедуре очистки. Вокруг сопла самой запчасти всегда образуется много кокса, напоминающего смолу. Его надо обязательно убрать. Далее, тупой булавкой или иглой аккуратно чистим поверхность вокруг сопла, имеющую форму воронки. Снаружи форсунка чистая. Но самое сложное это внутренняя очистка. Как чистить форсунки ваз 2114 изнутри? Для этого потребуется: изолента, баллончик средства для чистки карбюратора, шприц, трубка.

Средство через трубочку подается под давлением с имитацией впрыска.

Понадобится несколько таких движений для каждой форсунки, чтобы они пробились и начали распылять жидкость равномерно.

Затем надо дать форсункам просохнуть, надеть на них новые уплотнительные кольца и собирать все в обратном порядке при этом поменяв топливный фильтр и сетку бензонасоса.

Чистка форсунок на ВАЗ-2113, 2114, 2115 своими руками

Важным элементом во всей системе двигателя являются форсунки. Они отвечают за впрыск топлива, а значит, от срока их жизни зависит и работа всего двигателя.

Форсунки могут придти в негодность из-за многих факторов. Сами по себе форсунки ВАЗа 2114 служат примерно 100-120 тысяч километров.

Однако это при соответствии бензина нормам Европы, а в России нормы зачастую не соблюдаются, из-за чего форсунки выходят из строя уже через 60-80 тысяч километров, ато и раньше.

Выход форсунок из строя может неблагоприятно сказаться на многих системах автомобиля. Однако срок работы форсунок можно увеличить, если своевременно проводить их чистку.

Для чего нужна чистка форсунок:

для продления жизни форсунок;
грязные форсунки увеличивают расход топлива и снижают динамические показатели автомобиля.

Иными словами, чистка форсунок поможет машине ехать «ровнее».

Снятие и чистка форсунок ВАЗ 2114

Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Признаки неисправности форсунок

Если появились пропуски зажигания на холостом ходе, если двигатель стал работать нестабильно, а расход топлива значительно увеличился, если автомобиль медленно разгоняется, нужно провести диагностику форсунок. Форсунка представляет собой электромеханическую систему распыления, которая подает топливо в камеру сгорания. Если форсунка загрязнилась или вышла из строя, ее во что бы то ни стало нужно заменить либо очистить — ремонт бесполезен.

В процессе работы мотора в элементах топливной системы автомобиля, а именно форсунках, топливной рамке, впускных клапанах остаются различные отложения. Основная причина ухудшившейся работы распылителей и топливной системы — это в первую очередь их загрязнение. Одна из главных причин загрязнений — это наличие тяжелых фракций в топливе. Особенно интенсивно накапливаются отложения сразу же после того, как мотор остановился.

В этот момент корпус форсунки нагревается от двигателя, а топливо не охлаждает распылитель. Более легкие фракции в рабочей зоне форсунки просто испарятся, а тяжелые накопятся в виде отложений и тем самым уменьшат сечение канала. Отложения толщиной в 5 мк могут на четверть изменить пропускную способность канала. Если загрязнились отверстия для распыления топлива, это ухудшит создание смеси воздуха и топлива.

Так как бензин, который продают на отечественных заправках, не всегда соответствует современным нормам, форсунки не служат даже 100 тыс км. Стоимость новой вазовской детали составляет около 500 руб. Хотя многие автолюбители утверждают, что стоит покупать импортные комплектующие.
